Bedroom DWG Elevation for AutoCAD

Bedroom DWG Elevation for AutoCAD

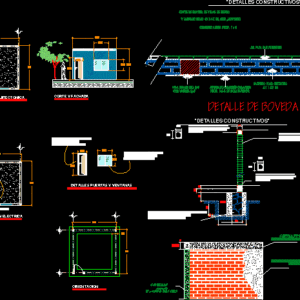

Cuts and elevations COMMON ONE BEDROOM

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

detail of vault, cut of vault of iron beams, red brick annealing, mortar cement sand, jal to give slope, flattened cement-lime-sand, foundations, architectural plant, electrical installation, court and facade, details doors and windows, columns , concrete, in walls and vault, application of vinyl paint, chain closing, simple damper, simple contact.

Raw text data extracted from CAD file:

4.00 4.00 0.50 4.00 4.00 2,00 0,80 2,80 1,30 1,00 4,00 4.00 4.00 0,80 2,00 1,30 1,00 A "DETALLES CONSTRUCTIVOS" .50 1.00M .75 .05 .25 .10 .10 0.15 CASTILLO DE CONCRETO SECCION= 15X20 CMS, CONCRETO F`C=200 KG/CM2, AGREGADO MAXIMO DE 3/4", CIMBRA DOS CARAS REFORZADO CON ARMEX 15X20-3/8" 0.20 0.15 CIMIENTO A BASE DE MAMPOSTERIA DE PIEDRA BRASA, ASENTADA CON MORTERO HIDRAULICO-ARENA PROP. 1:4. MURO DE TABIQUE EN BARRO ROJO RECOCIDO DE 7X14X28 CMS. EN 14 CMS. DE ESPESOR, ASENTADO CON MORTERO HIDRAULICO-ARENA 1:4 JUNTAS DE 1.5 CMS. ACABADO COMUN. CASTILLO DE CONCRETO SECCION= 15X20 CMS, CONCRETO F`C=200 KG/CM2, AGREGADO MAXIMO DE 3/4", CIMBRA DOS CARAS REFORZADO CON ARMEX 15X20-3/8" 0.20 0.15 "DETALLES CONSTRUCTIVOS" DETALLE DE BOVEDA CORTE DE BOVEDA DE VIGAS DE FIERRO Y LADRILLO ROJO 4 X 14 X 28, CON ,MORTERO CEMENTO ARENA PROP. 1 : 4 VIGA DE ANGULO 1/4" LADRILLO ROJO RECOCIDO 4 X 14 X 28 MORTERO CEMENTO ARENA PROP. 1 : 4 JAL PARA DAR PENDIENTE PROP. 1 : 4 MORTERO CEMENTO ARENA CON VARILLA 3/4" APLANADO CEMENTO-CAL-ARENA PROP. 1-3-5 DE 3CM ESPESOR 1 B 2 5 5 5 A 1 B 2 5 5 5 5 5 5 5 5 A 1 B 2 5 5 CIMENTACION PLANTA ARQUITECTONICA INSTALACION ELECTRICA CORTE Y FACHADA 5 5 5 5 DETALLES PUERTAS Y VENTANAS SUMINISTRO Y COLOCACION DE VENTANA DE HERRERIA DE 1.00X1.30 M DE SECCION. SUMINISTRO E INSTALACION DE PUERTA DE HERRERIA DE0.80X2.00 M DE SECCION FIRME DE CONCRETO F´C=150 KG/CM2, DE 10 CMS. DE ESPESOR. COLUMNAS concreto F'c=200 KG/CM2 EN MUROS Y BOVEDA APLICACION DE PINTURA VINILICA 0.30 CADENA DE CERRRAMIENTO F'c= 200 KG/CM2 SALIDA PARA ARBOTANTE DE 80 W. APAGADOR SENCILLO CONTACTO SENCILLO.

Language	Spanish
Drawing Type	Elevation
Category	House
Additional Screenshots
File Type	dwg
Materials	Concrete, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	apartamento, apartment, appartement, aufenthalt, autocad, bedroom, casa, chalet, common, cuts, dwelling unit, DWG, elevation, elevations, haus, house, logement, maison, residên, residence, unidade de moradia, villa, wohnung, wohnung einheit
