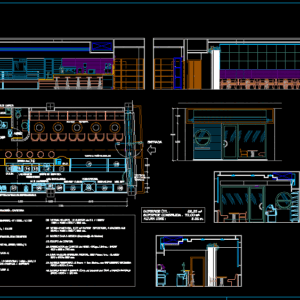

Caffee Bar DWG Section for AutoCAD

Caffee Bar DWG Section for AutoCAD

Caffee bar – Plant – Sections – Details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

sink, rush water, cleaning tools, garbage, glasswasher, sink, box, front refrigerated counter, m. n. coffee, oven conv., estant. several, estant. bread, arm.exp.tartas, m.n. est., window, service, terrace, entrance, ticket office, cloakroom, toilet, store, cgp, legend.- industrial furniture bakery – cafeteria, preliminary design, cafeteria – bakery

Raw text data extracted from CAD file:

PILETA BANCO 10-15 PX ACOMETIDA AGUA ÚTILES LIMPIEZA BASURA LAVAVASOS FREGADERO GRIFO 2B. CERVEZA CAJA VITRINA PASTELERA 4m. FRENTE MOSTRADOR REFRIGERADO BARRA 4m. M. N. CAFETERO HORNO CONV. ESTANT. VARIOS ESTANT. PAN ARM.EXP.TARTAS M.N. EST. VENTANA SERVICIO TERRAZA ENTRADA TAQUILLA VESTUARIO ASEO ASEO ALMACÉN CGP 15 14 13 12 11 16 10 09 08 07 06 05 04 03 02 01 Leyenda.- Mobiliario Industrial PANADERÍA - CAFETERÍA 09. VITRINA HELADOS, 12 CUBETAS de 5 L. / 1357W 1324 x 1085 x 850 / 1285 mm. 10. VITRINA PASTELERA, 2,07 m² SUPERF. EXPOSITORA, 4 CAJONES AUX. 2640 x 1085 x 850 / 1285 mm. 11. MUEBLE CAJA A MEDIDA (Carpintería de Madera) 12. EQUIPO de CERVEZA 13. FABRICADOR de CUBITOS de HIELO, 45Kgs. / 24hrs. - 540W 460 x 595 x 790 mm. 14. LAVA·VAJILLAS APERTURA FRONTAL, 360 Platos / hra. - 3,45KW 600 x 600 x 820 mm. 15. MUEBLE FREGADERO, 2 Senos + Esc. Drcha., con SUPLEMENTO ENCIMERA 2300 x 600 x H mm. 16. MUEBLE BARRA A MEDIDA (Carp. de Madera) con TAPA y FRENTE ABATIBLE 5200 x 500 x 1150 mm. 01. FRENTE MOSTRADOR REFRIGARADO, 4P / 535L. / 615W 2512 x 600 x 1005 mm. 02. MUEBLE NEUTRO CAFETERO, 1 CAJÓN 975 x 600 x 1045 mm. 03. SUPLEMENTO FRENTE MOSTRADOR CON ESTANTES 600 x 350 x 1810 mm. 04. ARMARIO EXPOSITOR de TARTAS, 875W / 220v / 2 595 x 615 x 1810 mm. 05. MÓDULO ESTANTES ALTO, MOD. C 1236 x 550 x 2355 mm. 06. HORNO CONVECCIÓN PAN, 10 BANDEJAS / 12KW - 380 / 3 925 x 750 x 1115 mm. / 200 CAMPANA + SOPORTE 07. MÓDULO ESTANTES ALTO, MOD. A 1236 x 550 x 2355 mm. 08. MUEBLE NEUTRO ESTANTE 900 x 600 x 1045 mm. DISEÑO PRELIMINAR SUPERFICIE ÚTIL : 69,25 m² SUPERFICIE CONSTRUIDA : 72,00 m² ALTURA LIBRE : 3,56 m. 9.250 0.600 0.600 3.605 5.045 0.800 0.951 2.560 1.050 3.650 Cafetería - Panadería PAN & COFFEE

Language	Spanish
Drawing Type	Section
Category	Hotel, Restaurants & Recreation
Additional Screenshots
File Type	dwg
Materials	Glass, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	accommodation, autocad, BAR, casino, details, DWG, hostel, Hotel, plant, Restaurant, restaurante, section, sections, spa
