Cross Section DWG Section for AutoCAD

Cross Section DWG Section for AutoCAD

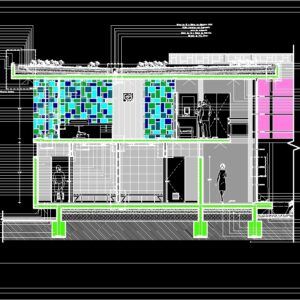

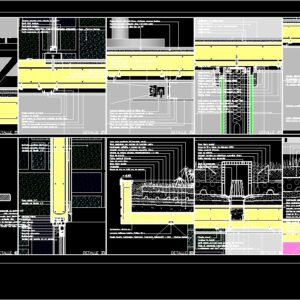

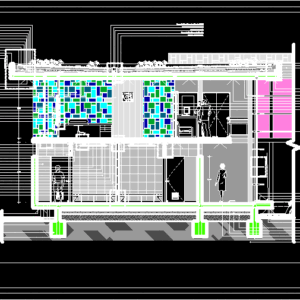

Cross section – Cover Garden Detail

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

regulating layer with poor concrete mortar, drainage layer, geotextile filtering felt, vegetation, topsoil layer, raulí sill, partition structure, metalcon, grooved ply, arauco, plastered concrete, knauf omega profile for false sky fixing, grid draining for inspection, protection cap, bankruptcy raulí with preservares cesrestain natural, with still air and dry inside with hygroscopic salts, natural terrain, scale, coigüe bench with preservative cerestain, bottom floor, anchor p. exp., knauf uniflott mastic, knauf fixation, screws for fastening with channel profile, bolted door of coigüe, screw bolt plate breaker, thermopanel seal, part faith. type h for fastening pillar – frame raulí, piece faith. type h for fastening pillar – bankruptcy, waterproof stop, scabadra sheet, separating square, edpm gasket, frame square

Raw text data extracted from CAD file:

\A1;2,05 \A1;2,70 \A1;2,70 5 N.P.T. +0,68 N.P.T. +3,56 5 5 + 6,92 Capa reguladora con mortero de hormigón pobre Capa para pendiente 2% Hormigón celular Imprimación asfáltica + barrera de vapor Aislación termica de poliestireno expandido 40mm laminas de caucho sintetico impermeabilizante 1.14 mm Capa de drenaje Fieltro geotextil filtrante Capa de arena 3cm. Vegetación Chapa de zinc de 0.60 mm de espesor Fe Ø 8mm Lampara halógena haluline Phillips 75 w Capa tierra vegetal Fe Ø 8mm Ventana serie Xelentia 43 de Indalum Ventana corredera serie Superba 24 rpt de Indalum Muro hormigón armado 10 cm espesor Ventana corredera serie Superba 24 rpt de Indalum Cerámico cordillera, gray fumé 33x33 cm. Yesocarton 10x1200x2400 Ventana corredera serie Superba 24 rpt de Indalum Cerámico cordillera, gray fumé 33x33 cm. Alfeizar en raulí Ventana corredera serie Superba 24 rpt de Indalum Estructura tabique, metalcon Guardapolvo en coigüe 1x3½" + aplicación de cerestain. Lampara halógena haluline Phillips 75 w Fe Ø 8mm Terciado ranurado, Arauco Junquillo de fijación 1/2" Fe Ø 6mm Cerámico cordillera gray fumé 33x33 cm Hormigón enlucido Placa de yeso cartón Knauf standard st 15mm Perfil Canal 100x50x2 mm para sujección de placa Lampara hálogena par38 de Philips 90w Cerámico cordillera gray fumé 33x33 cm Placa de yesocartón Knauf standard st 10mm perfil omega de Knauf para sujección de cielo falso cornisa pvc 30x90mmm Piedra Pizarra [(300x300), (200x400), (400x400), (300x600)] x 7mm Pizarras Ibericas Lampara halógena philips 50w 12v Grava de 15 a 20mm de diámetro DREN Rejilla drenante para inspección gorro de protección Grava de 15 a 20mm de diámetro revestimiento raulí 10x1" con barniz marino dynal color natural Cerámico cordillera gray fumé 33x33 cm Terciado estructural arauco 1220x2440x12mm Aislante Aislanroll de volcán 1200x500x60mm Pie derecho Metalcon 150ca @ 400 Bajante de PVC 75mm perfil omega de Knauf para sujección de cielo falso Placa de yesocartón Knauf standard st 10mm Lampara halógena philips 50w 12v Revestimiento terciado ranurado recto Arauco 2440x1220x15mm Plancha OSB 2440x1220x9.5mm Aislante Aislanroll de volcán 1200x500x60mm Cortagotera 1,5x1,5 cm Quiebravista de raulí con preservante cesrestain natural Alfeizar de Raulí 2x8" Proyector de haluro 70w Marco de ventana en Raulí 5x2" con aire quieto y seco en su interior con sales higroscópicas Cortagotera 1,5x1,5 cm Lampara halógena haluline Phillips 75 w Tierra compactada 30cm. Capa de ripio compactado 15cm Estabilizado 10 cm. Piedra Pizarra 400x400x15mm vitrificada pizarras ibericas Sello de Fundación H-15, espesor 5cm. Terreno natural Grava de 15 a 20mm de diámetro DREN Chapa de zinc de 0.60 mm de espesor Rev. tinglado de Raulí 5x1" Lampara halógena Aluline de Philips 100w 12v PENDIENTE 2% PENDIENTE 2% PENDIENTE 2% PENDIENTE 2% mortero de pega (Cemento seco 1:3)+Sika Latex Sobrepiso de 3cm Fundación corrida en Hormigón Armado Fe ø8mm 70x60cm Sello de Fundación H-15, espesor 5cm. DETALLE 1 DETALLE 4 DETALLE 3 DETALLE 2 DETALLE 7 DETALLE 8 DETALLE 9 DETALLE 10 DETALLE 5 DETALLE 6 cristales térmicos de 4mm. herméticamente sellados. + 6,92 DETALLE 8 1:2,5 ESCALA DETALLE 1 1:5 ESCALA DETALLE 3 1:2 ESCALA DETALLE 2 1:2 ESCALA DETALLE 4 1:2 ESCALA 1:2,5 ESCALA DETALLE 5 1:2,5 ESCALA DETALLE 6 Cerámico cordillera gray fumé 33x33 cm Terciado estructural arauco 1220x2440x12mm Aislante Aislanroll de volcán 1200x500x60mm Pie derecho Metalcon 150ca @ 400 Cerámico cordillera gray fumé 33x33 cm Banca Coigüe con preservante cerestain Guardapolvo en coigüe 1x3½" Clavo terrano 1" Aislante Aislanroll de volcán 1200x500x60mm Solera inferior Anclaje p. exp. Cerámico cordillera 33x33 cm mortero de pega (Cemento seco 1:3)+Sika Latex Sobrepiso de 3cm PENDIENTE 2% Masilla Uniflott de Knauf Tornillos TN 3,5x25 perfil omega de Knauf para sujección de cielo falso Fijación Knauf Placa de yeso cartón Knauf impreganda rh 15mm Cerámico cordillera gray fumé 33x33 cm Ventana aluminio serie Xelentia 43 Indalum Perfil 4301 Indalum Perfil 4309 Indalum Piedra Pizarra [(300x300), (200x400), (400x400), (300x600)] x 7mm Pizarras Ibericas Perfil rectangular Al. 250x100mm Losa H.A acma c-92 mortero de pega (Cemento seco 1:3)+Sika Latex Piedra Pizarra 400x400x15mm vitrificada pizarras ibericas Placa de yeso cartón Knauf impreganda rh 10mm Tornillos para fijación con perfil canal Tornillos TN 3,5x25 Perfil Canal 100x50x2 mm para sujección de placa Placa de yeso cartón Knauf impreganda rh 15mm Pie derecho Metalcon 150ca @ 400 Piedra Pizarra 400x400x15mm vitrificada pizarras ibericas mortero de pega (Cemento seco 1:3)+Sika Latex mortero de pega con Sika Flex 2c NS Fijación Knauf perfil omega de Knauf para sujección de cielo falso Tornillos TN 3,5x25 Placa de yeso cartón Knauf impreganda rh 15mm Lampara hálogena par38 de Philips 90w Guardapolvo en coigüe 1x3½" Clavo terrano 1" Aislante Aislanroll de volcán 1200x500x60mm Solera inferior Anclaje p. exp. perfil omega de Knauf para sujección de cielo falso Cerámico cordillera gray fumé 33x33 cm Terciado estructural arauco 1220x2440x12mm Cerámico cordillera gray fumé 33x33 cm Clavo terrano 1" Guardapolvo en coigüe 1x3½" Aislante Aislanroll de volcán 1200x500x60mm Pefil angulo Al. 30x30mm Tornillo TN 3,5x25 Solera inferior Anclaje p. exp. Placa de yeso cartón Knauf impreganda rh 15mm Placa de yeso cartón Knauf impreganda rh 15mm Fijación Knauf Pie derecho Metalcon 150ca @ 400 Aislante Aislanroll de volcán 1200x500x60mm Revestimiento terciado ranurado recto Arauco 2440x1220x15mm Plancha OSB 2440x1220x9.5mm Cerámico cordillera gray fumé 33x33 cm Pie derecho Metalcon 150ca @ 400 Cerámico cordillera gray fumé 33x33 cm Terciado estructural arauco 1220x2440x12mm puerta atablerada de coigüe Marco Puerta coigüe 8x2" Quiebravista de raulí con preservante cesrestain natural Tornillo union pletina quiebravista pieza madera separación de ventana 2x3" sello termopanel Junquillo Raulí 15x20mm Pieza Fe. tipo H para sujección pilar - marco Raulí Pilar de Hormigon (Interior) cristales térmicos de 4mm. herméticamente sellados. Pieza Fe. tipo H para sujección pilar - quiebravista Cerámico cordillera 33x33 cm Terciado ranurado, Arauco Junquillo de fijación 1/2" Pieza coigüe 2x1" Junquillo de fijación 1/2" Perfil 2481 Tope estanco Felpa 7x6 Perfil 2482 Escauadra hoja Escuadra separadora Burlete edpm Ventana seri superba 24 rpt Indalum Escuadra marco DETALLE 7 1:2 ESCALA Capa reguladora con mortero de hormigón pobre Capa para pendiente 2% Hormigón celular Imprimación asfáltica + barrera de vapor Aislación termica de poliestireno expandido 40mm laminas de caucho sintetico impermeabilizante 1.14 mm Capa de drenaje Fieltro geotextil filtrante Capa de arena 3cm. Vegetación Chapa de zinc de 0.60 mm de espesor Capa tierra vegetal Piedra Pizarra [(300x300), (200x400), (400x400), (300x600)] x 7mm Pizarras Ibericas Cortagotera 1,5x1,5 cm Lampara halógena haluline Phillips 75 w Fijación Knauf Tornillos TN 3,5x25 perfil omega de Knauf para sujección de cielo falso Placa de yesocartón Knauf standard st 10mm revestimiento raulí 10x1" con barniz marino dynal color natural Capa tierra vegetal Grava de 15 a 20mm de diámetro DREN Fieltro geotextil filtrante Capa de drenaje Aislación termica de poliestireno expandido 40mm Rejilla drenante para inspección Bajante de PVC 75mm gorro de protección Aislación termica de poliestireno expandido 40mm Capa para pendiente 2% Hormigón celular laminas de caucho sintetico impermeabilizante 1.14 mm Grava de 15 a 20mm de diámetro DREN Chapa de zinc de 0.60 mm de espesor Capa de drenaje Fieltro geotextil filtrante Capa de arena 3cm. Vegetación Cortagotera 1,5x1,5 cm Capa tierra vegetal Capa reguladora con mortero de hormigón pobre Imprimación asfáltica + barrera de vapor con aire quieto y seco en su interior con sales higroscópicas 1:2,5 ESCALA DETALLE 9 1:2,5 ESCALA DETALLE 10

Language	Spanish
Drawing Type	Section
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Concrete, Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park
Tags	autocad, cover, cross, dach, dalle, DETAIL, DWG, escadas, escaliers, garden, lajes, mezanino, mezzanine, platte, reservoir, roof, section, slab, stair, telhado, toiture, treppe
