Executive Level Architectural 2D DWG Block for AutoCAD

Executive Level Architectural 2D DWG Block for AutoCAD

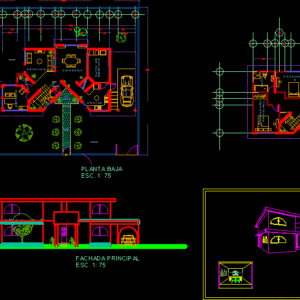

DISTRIBUTION HAS EXCELLENT RESIDENTIAL AS WELL AS LARGE 4 BEDROOM KITCHEN DINING ROOM BATHROOM STUDY AND THE FRONTS IN ENEX Tiopo isometric 2D.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

uaem, faculty of architecture and design, cistern, water tank, axb, depth h, dimension table, strainer, furniture, washbasin, toilet, sink, marine ladder built into the wall, access log projection, tank carcass, pichancha, food general., to tinaco located in, in slab of bottom, without scale, contramarco, acot. indicated, the subframe of the, hearth register, anchors to fix, detail, registration lid, frame, shower, access, up, service patio, dining room, stay, study, kitchen, pantry, garage, terrace, bathroom, master bedroom , low

Raw text data extracted from CAD file:

\A1;3.00 \A1;4.09 \A1;4.41 \A1;3.00 \A1;3.46 \A1;17.96 \A1;1.95 \A1;1.53 \A1;1.35 \A1;2.30 \A1;0.78 \A1;0.50 \A1;3.37 \A1;1.55 \A1;3.42 \A1;0.50 \A1;3.37 \A1;1.25 \A1;0.30 \A1;3.42 \A1;8.85 \A1;20.00 \A1;20.00 \A1;3.00 \A1;0.77 \A1;0.50 \A1;0.40 \A1;2.60 \A1;0.40 \A1;6.50 U A E M FACULTAD DE ARQUITECTURA Y DISEÑO O 3/8 @ 15 cm. EN AMBOS SENTIDOS \A1;45 3 CRITERIO PARA DOTACION DE AGUA - Consumo por persona por dia: 150 lts/persona/dia. - Consumo total = 2 personas por recamara + 1 persona. - 4 recamaras x 2 personas + 1 persona = 9 per. - capacidad del tinaco = 1350 ltrs. ------------------------------------------------------------------- - Dotación de reserva = dotación diaria x 2 = VR. - 2 x 1350 = 2700 ltrs. - VR = 2700 ltrs + 30% = 3510 ltrs. - capacidad de la cisterna = 3510 ltrs. - equivalente a 3.5 m. - dimensiones de cada cisterna: H=1.80 m a=1.00 m b=2.00 m CISTERNA TINACO 3 0.60 x 0.80 m MAS DE 2.00 m 0.40 x 0.60 m 0.50 x 0.70 m A x B HASTA 1.00 m HASTA 2.00 m PROFUNDIDAD H TABLA DE DIMENSIONES 1.- TODOS LOS DIAMETROS ESTAN INDICADOS EN MILIMETROS. 2.- LAS ACOTACIONES ESTAN INDICADAS EN CMS. 3.- LA TUBERIA HIDRAULICA EN INTERIORES SERA DE COBRE TIPO M DE LA MARCA NACIONAL DE COBRE O SIMILAR CALIDAD. 4.- LA TUBERIA EN EXTERIOR SERA DE FIERRO GALVANIZADO CED.40 DE LA MARCA ALFA O SIMILAR CALIDAD. 5.- SE COLOCARAN 1 TINACO VERTICAL MARCA ROTOPLAS CON CAPACIDAD DE 1100 LTS. A UNA ALTURA MINIMA DE 4.00 MTS. A PARTIR DEL NIVEL DE PISO TERMINADO DE PLANTA BAJA. 6.- LOS REMATES DE LAS TUBERIAS PARA LOS MUEBLES SANITARIOS LLEVARAN UNA CAMA DE AIRE DE 30 cms. DE LONG. 7.- LAS VALVULAS DE SECCIONAMIENTO SERAN DE TIPO COMPUERTA ROSCABLE (SOLDABLE). 8.- TODOS LOS MATERIALES Y PIEZAS ESPECIALES PODRAN SER SUSTITUIDOS POR OTROS DE LAS MISMAS CARACTERISTICAS Y ESPECIFICACIONES DE TRABAJO. 50 MM. COLADERA d EN MM. "SANITARIA" MUEBLE LAVABO INODORO 50 MM. 100 MM. TARJA 50 MM. DETALLE 2 "CISTERNA" (CORTE TRANSVERSAL) CHAFLAN (0.05x0.05) 1.00 ESCALERA MARINA EMPOTRADA AL MURO PROYECCION DE REGISTRO DE ACCESO CARCAMO DE CISTERNA PICHANCHA TUBERIA d19mm. MURO DE CONCRETO REFORZADO ESP.= 20 cms. ALIMENTACION GENERAL. BOMBA SUMERGIBLE DE 0.5 H.P. 0.20 N-0.10 A TINACO UBICADO EN EN AZOTEA Cu. d 19 PENDIENTE 1% EN LOSA DE FONDO 45 N.A.M.O.-0.40 0.30 0.40 0.30 0.30 0.30 0.30 Fo.Ga.032 0.10 1.80 1.30 0.30 LOSA TAPA DE CONCRETO REFORZADO ESP.= 10 cms. SIN ESCALA CONTRAMARCO ACOT. INDICADA EL CONTRAMARCO DEL REGISTRO DE SOLERA ( 0.025 x 0.0063 m ) ANCLAS PARA FIJAR DE 1" x 1/4" D E T A L L E TAPA DE REGISTRO ( 0.032 x 0.0063 m ) ANGULO DE 1 1/4" x 1/4" L L/3 L/3 ( 0.025 x 0.0063 m ) L L/3 L/3 ACOT. INDICADA L/3 MARCO L/3 SOLERA DE 1" x 1/4" 13 MM. REGADERA d EN MM. "HIDRAULICO" MUEBLE LAVABO INODORO 13 MM. 13 MM. TARJA 13 MM. ACCESO SUBE n.p.t. + 0.50 n.p.t. + 0.15 PATIO DE SERVICIO COMEDOR ESTANCIA ESTUDIO COCINA ALACENA GARAJE M/BAÑO 5 5 5 5 5 5 5 5 5 5 A C B D E F G H I J M K 5 5 5 5 5 PLANTA BAJA ESC. 1: 75 L 1 2 3 4 5 6 5 5 5 5 5 5 5 5 TERRAZA RECAMARA 3 RECAMARA 4 BAÑO RECAMARA PRINCIPAL RECAMARA 2 BAJA 1 2 3 5 A B C D E F G H I J K 5 5 PLANTA ALTA ESC. 1: 75 n.p.t. + 0. 05 n.n.t. +- 0.00 FACHADA PRINCIPAL ESC. 1: 75 5 5 5 5 5 escala 1:25 116 117 113 114 115 110 111 107 108 109 112 104 105 103 106 106 105 104 112 109 108 107 111 110 113

Language	Spanish
Drawing Type	Block
Category	House
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Deck / Patio, Garage
Tags	apartamento, apartment, appartement, architectural, aufenthalt, autocad, bathroom, bedroom, block, casa, chalet, dining, distribution, dwelling unit, DWG, excellent, executive, haus, house, Housing, kitchen, large, Level, logement, maison, residên, residence, residential, room, study, unidade de moradia, villa, wohnung, wohnung einheit
