Galpon DWG Block for AutoCAD

Galpon DWG Block for AutoCAD

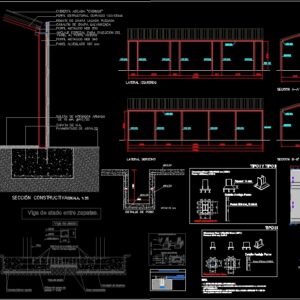

Galpon cubierta curva cuenta con detalles costructivos; elevaciones y plantas

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

bolt anchor detail, final level of the concrete of the shoe, final level of the screed, orient anchor, to the center of the plate, detail of placement of templates and bolts, so that all the thread is free above the concrete, type iii , bottom shoe assembly, compacted base, support blocks, grille, cleaning concrete, pillar, tie beam, mounting brackets on the inside of the shoes, tie beam between shoes, type I and type II, structure, scale, for bus garage, industrial building, floor plan, location:, architect:, developer:, execution project of :, right-hand side, section a-a ‘, cubinor roof, left-hand side, section b-b’, outline of connection with the supports, grounding, plant, connection, chest of drawers, dimensions in cm, section bb, buried conduction, connection chest, dimensions in mm, detail of pit, forging made with metal floor, dimensions in mm., detail of the floor with metal plate collaborating, sheet metal, forged roof of ground floor, first floor ceiling slab, folded lacquered sheet metal finish, galvanized sheet metal gutter, special anchor for fastening the, reinforced concrete slab, shoe of ha, paved asphalt, construction section, construction details, beam, easel

Raw text data extracted from CAD file:

\A1;7.75 \A1;74 \A1;62 \A1;50 \A1;12 \A1;12 \A1;10 \A1;42 \A1;25 \A1;7 \A1;200 \A1;200 Espesor placa base: 35 mm Perno: d32 mm, B 500 S Detalle Anclaje Perno Espesor: 14 mm Dimensiones Placa = 600x700x35 mm ( S275 ) Pernos = 8d32 mm, B 500 S Espesor placa base: 18 mm Perno: d16 mm, B 500 S Detalle Anclaje Perno Dimensiones Placa = 300x450x18 mm ( S275 ) Pernos = 6d16 mm, B 500 S NIVEL FINAL DEL HORMIGON DE LA ZAPATA NIVEL FINAL DE LA SOLERA Orientar anclaje al centro de la placa DETALLE DE COLOCACION DE PLANTILLAS Y PERNOS EL HORMIGÓN DE LA ZAPATA QUEDARA 100 mm POR DEBAJO DE LA PLANTILLA DE MANERA QUE TODA LA ROSCA QUEDA LIBRE POR ENCIMA DEL HORMIGÓN NOTA: - LA ESTRUCTURA SERA ATORNILLADA. - LAS PLACAS DE ANCLAJE DEBERÁN SER COLOCADAS CON LA AYUDA DE UN TOPOGRAFO. - EL MAXIMO ERROR EN LA SITUACION DE LA PLACA SERA DE +/- 1 CM EN CUALQUIERA DE LOS TRES EJES. TIPO III Armado inferior zapata Base compactada Calzos de apoyo de parrilla 5 cm Hormigón de limpieza 2d16 2d16 Pilar Viga de atado Viga de atado 0.10 0.40 Estribos de montaje en el interior de las zapatas H 0.40 ed8a30cm Viga de atado entre zapatas. TIPO I Y TIPO II \A1;340 \A1;700 \A1;300 \A1;600 \A1;250 \A1;180 \A1;250 \A1;50 \A1;50 \A1;50 \A1;300 \A1;180 \A1;150 \A1;150 \A1;300 \A1;50 \A1;200 \A1;1200 \A1;200 80 140 80 \A1;300 \A1;30 \A1;240 \A1;30 80 140 80 300 \A1;30 240 \A1;30 \A1;200 \A1;550 \A1;100 \A1;100 \A1;minimo 250mm 1:100 ESTRUCTURA ESCALA MAYO DE 2008 PARA GARAJE DE AUTOBUSES NAVE INDUSTRIAL 3 PLANO Nº SITUACION: ARQUITECTO: PROMOTOR: PROYECTO DE EJECUCIÓN DE: HEB 360 HEB 360 HEB 360 HEB 360 HEB 360 HEB 360 HEB 200 LATERAL DERECHO SECCION A-A' HEB 360 HEB 200 IPE 330 IPE 330 IPE 330 120x120x6 HEB 340 CUBIERTA CUBINOR HEB 200 HEB 340 HEB 340 HEB 340 HEB 340 HEB 340 HEB 340 HEB 340 HEB 340 LATERAL IZQUIERDO HEB 200 SECCION B-B' HEB 360 HEB 200 IPE 330 IPE 330 IPE 330 120x120x6 HEB 340 CUBIERTA CUBINOR HEB 200 5800 7412 7906 7412 5415 21660 5415 5415 5415 6511 4756 6510 3881 7472 7705 6964 5800 26790 6478 1862 6479 6481 1920 1917 1655 5800 26790 5358 27090 5358 5358 5358 5358 5800 5 \A1;450 \A1;330 \A1;195 \A1;30 \A1;30 \A1;240 \A1;30 \A1;300 \A1;60 \A1;30 \A1;195 \A1;70 \A1;160 \A1;70 \A1;60 74 Esquema de conexion con los soportes PUESTA A TIERRA Planta B EFL-6 IEP-3 ISS-2 conexion Arqueta de IEP-1 62 50 12 12 cotas en cm RSS-1 Seccion B-B A B EHL-4 EAT-2 EFL-6 IEP-3 RPE-10 EHL-2 10 42 25 7 CONDUCCION ENTERRADA A ARQUETA DE CONEXION \A1;1300 \A1;800 200 200 COTAS EN mm DETALLE DE FOSO #d10/20 #d10/20 #d10/20 HEB 360 HEB 140 HEB 140 HEB 140 HEB 140 HEB 140 HEB 140 HEB 140 HEB 140 IPE 330 IPE 330 IPE 330 FORJADO REALIZADO CON SUELO METÁLICO COLABORANTE HI-BOND TIPO A 55/P750 CANTO DE LOSA DE HORMIGÓN: 10 cm. ESPESOR DE CHAPA METÁLICA: 1,5 mm. 55 100 Cotas en mm. DETALLE DEL FORJADO CON PLACA METÁLICA COLABORANTE HORMIGÓN HA-25 CHAPA COLABORANTE 2d10/20 225 6 HEB 140 HEB 140 HEB 140 HEB 140 HEB 140 HEB 140 IPE 330 IPE 330 HEB 140 HEB 360 1d10/40 100 100 1d10/40 100 100 1d10/40 100 100 FORJADO DE TECHO DE PLANTA BAJA FORJADO DE TECHO DE PLANTA PRIMERA PANEL ALVEOLADO 150 mm CUBIERTA AISLADA "CUBINOR" PERFIL METÁLICO HEB 340 PERFIL METÁLICO HEB 200 PERFIL ESTRUCTURAL CURVADO 120x120x6 REMATE DE CHAPA LACADA PLEGADA CANALÓN DE CHAPA GALVANIZADA ANCLAJE ESPECIAL PARA SUJECCIÓN DEL SOLERA DE HORMIGÓN ARMADO ZAPATA DE H.A. PAVIMENTADO DE ASFALTO PANEL AL PERFIL HEB200 DE 15 cm. #d10/20 SECCIÓN CONSTRUCTIVA ESCALA, 1:25 DETALLES CONSTRUCTIVOS 1:25 HEB 180 HEB 220 HEB 220 HEB 200 HEB 200 HEB 180 HEB 140 HEB 160 HEB 160 HEB 180 HEB 200 HEB 200 HEB 180 HEB 220 HEB 220 HEB 200 HEB 140 Cubierta Aislada Cubinor. Cubierta biarticulada compuesta por dos chapas de acero.La inferior ejecutada en perfil tipo CUBINOR CB260 y la superior en perfil CUBINOR CB 18. Separadores y aislamiento IBR80 incluidos elemenos de apoyo, tirantes calibrados y piezas especiales . \A1;SECCION \A1; CUBIERTA CUBINOR AISLADA \A1;DESCRIPCION aislamiento/perfil separador VIGA CABALLETE PERFIL CUBINOR CB - 260 PERFIL CUBINOR CB 18

Language	Spanish
Drawing Type	Block
Category	Utilitarian Buildings
Additional Screenshots
File Type	dwg
Materials	Concrete, Other
Measurement Units	Metric
Footprint Area
Building Features	Garage
Tags	adega, armazenamento, autocad, barn, block, cave, celeiro, cellar, detalles, DWG, elevaciones, galpon, grange, keller, le stockage, plantas, scheune, speicher, storage
