Grouped Houses DWG Section for AutoCAD

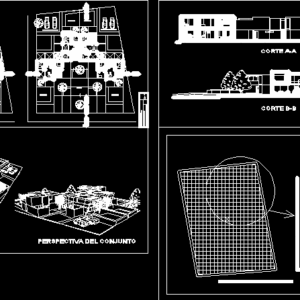

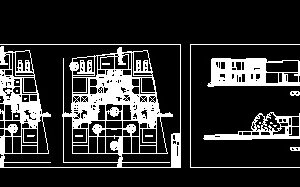

Grouped Houses – Plants – Sections – Facades – Perspective

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

living room, garden, service patio, entrance, sshh, kitchen, desk, dining room, master bedroom, living room, double bedroom, terrace, garden, square, parking, housing, planimetry, note :, laminae, cut aa, court bb, house, common garden, individual rethinking, general plan, perspective of the whole, framework and distribution of the apple

Raw text data extracted from CAD file:

SALA N.P.T. +0.20 JARDIN PATIO DE SERVICIO JARDIN N.P.T. +0.30 N.P.T. +0.10 INGRESO N.P.T. +0.20 SSHH N.P.T. +0.20 COCINA N.P.T. +0.30 ESCRITORIO N.P.T. +0.20 JARDIN SSHH N.P.T. +0.20 PATIO DE SERVICIO COMEDOR COCINA JARDIN N.P.T. +0.20 N.P.T. +0.30 N.P.T. +0.30 N.P.T. +0.10 INGRESO N.P.T. +0.20 ESCRITORIO N.P.T. +0.20 JARDIN JARDIN DORMITORIO PRINCIPAL ESTAR DORMITORIO DOBLE SSHH N.P.T. +0.20 ESTAR TERRAZA JARDIN JARDIN JARDIN N.P.T. +0.10 INGRESO N.P.T. +0.20 SSHH N.P.T. +0.20 ESCRITORIO N.P.T. +0.20 COCINA N.P.T. +0.30 COCINA N.P.T. +0.30 JARDIN PATIO DE SERVICIO N.P.T. +0.30 INGRESO N.P.T. +0.20 COCINA N.P.T. +0.30 ESCRITORIO N.P.T. +0.20 JARDIN JARDIN SSHH N.P.T. +0.20 PATIO DE SERVICIO COMEDOR COCINA JARDIN N.P.T. +0.20 N.P.T. +0.30 N.P.T. +0.30 N.P.T. +0.10 INGRESO N.P.T. +0.20 ESCRITORIO N.P.T. +0.20 JARDIN SALA N.P.T. +0.20 JARDIN SSHH N.P.T. +0.20 JARDIN HUERTO PLAZA HUERTO ESTACIONAMIENTO ESTACIONAMIENTO HUERTO HUERTO ESCRITORIO N.P.T. +0.20 ESCRITORIO N.P.T. +0.20 INGRESO N.P.T. +0.20 INGRESO N.P.T. +0.20 SALA N.P.T. +0.20 SALA N.P.T. +0.20 SALA N.P.T. +0.20 COMEDOR N.P.T. +0.20 COMEDOR N.P.T. +0.20 COMEDOR N.P.T. +0.20 COCINA N.P.T. +0.30 COCINA N.P.T. +0.30 PATIO DE SERVICIO N.P.T. +0.30 PATIO DE SERVICIO N.P.T. +0.30 HUERTO PLAZA HUERTO ESTACIONAMIENTO ESTACIONAMIENTO HUERTO HUERTO JARDIN DORMITORIO PRINCIPAL ESTAR DORMITORIO DOBLE N.P.T. +0.20 TERRAZA DORMITORIO PRINCIPAL ESTAR DORMITORIO DOBLE TERRAZA JARDIN DORMITORIO DOBLE DORMITORIO DOBLE DORMITORIO PRINCIPAL ESTAR ESTAR TERRAZA JARDIN N.P.T. +0.10 JARDIN N.P.T. +0.10 JARDIN N.P.T. +0.10 JARDIN N.P.T. +0.10 JARDIN N.P.T. +0.10 \T1.05;TALLER DE LA ARQUITECTURA 4 CONJUNTO DE VIVIENDAS \T0.95;ALUMNO : MURGUIA SANCHEZ JOSE MIGUEL PLANIMETRIA NOTA: LAMINA: \T0.75000;A-4 CORTE A-A CORTE B-B HUERTO CASA PLAZA HUERTO HUERTO COMUN CASA CASA CASA ESTACIONAMIENTO ESTACIONAMIENTO HUERTO HUERTO HUERTO COMUN \T1.05;TALLER DE LA ARQUITECTURA 4 CONJUNTO DE VIVIENDAS \T0.95;ALUMNO : Frank anthony Leon MOzo REPLANTEAMIENTO INDIVIDUAL NOTA: LAMINA: \T0.75000;A-1 A A A A B B B B PLANTA GENERAL PERSPECTIVA DEL CONJUNTO ENTRAMADO Y DISTRIBUCION DE LA MANZANA

Language	Spanish
Drawing Type	Section
Category	Condominium
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Deck / Patio, Parking
Tags	apartment, autocad, building, condo, DWG, eigenverantwortung, facades, Family, group home, grup, HOUSES, mehrfamilien, multi, multifamily housing, ownership, partnerschaft, partnership, perspective, plants, section, sections
