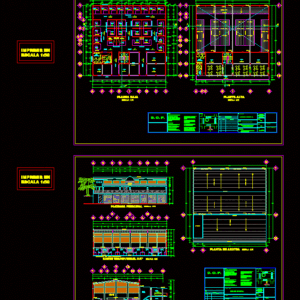

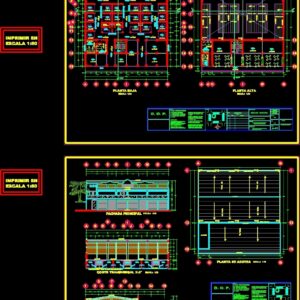

A project o enclosing a municipal market enclosing architectural plans, sections and facades

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

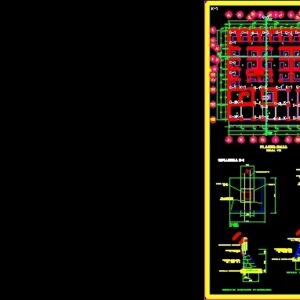

location :, location :, name of the project:, revised by :, date :, no., date, description, revisions, executive project :, municipal market, architectural plan, finishes, notes :, and rows of translucent sheet and, seated with cement-sand mortar, ar according to structural design, inclined and flat a thin mortar, finish with waterproofing, acrylic white acrylic type, d. or. p., allende, juarez, morelos, warrior, drawn by :, dimension :, scale :, plane :, mts., surface area :, surface to const .:, person in charge of the project :, local, up, down, cold room , corridor, adjoining, street, ground floor, upper floor, bap, project department, c. domingo montero rivera, public works director, public works management, roof plant, can. pluv., main facade, cross-section x-x ‘, foundations: see structural plan., cross-section y-y’, cam. frig., cube of esc., ship, axis, structural plan, plant, column, template of simple concrete, detail of foundation, without scale, without scale, section, contratrabe, projection of dice, detail of sheet, nut and washer bulldozer , detail section, elements of the frame, see detail, see detail section, assembly plant, floor slab, vrs. runs, roof slab, detail of foundation in abutment, lock, symbology, board, single damper, color code, for phases black color, for neutral white color, for physical earth green color, description of materials, damper brand btiziño, tube pvc indicated diameter, luminaires mca. g.e., btiziño brand duplex contacts, contact caps and mca switches. btiziño, concentration of meters mca. iusa, mca line thermal switches. btiziño, common board-areas, ladder damper, galvanized box, pipe by wall, pipe by floor, cfe, transition, concentration of meters and general switch, single line diagram, common areas, detail a

Raw text data extracted from CAD file:

IMPRIMIR EN ESCALA 1:50 IMPRIMIR EN ESCALA 1:50 Localización: Ubicacion: Nombre del proyecto: Revisado por: Fecha: No. Fecha Descripción Revisiones Proyecto Ejecutivo: MERCADO MUNICIPAL CALLE ALLENDE S/NUM. COL. CENTRO A).- ESTRUCTURA METALICA A BASE DE 2 MARCOS RIGIDOS I.PR. 10"X5-3/4" A).- PLANTA BAJA ARQUITECTONICA B).- PLANTA ALTA ARQUITECTONICA D).- CORTE LONGITUDINAL ARQUITECTONICO E).- PLANTA DE AZOTEA ARQUITECTONICA F).- FACHADA C).- CORTE TRANSVERSAL ARQUITECTONICO COLUMNAS AL CENTRO EN TUBO DE 6" SEMIREJADO DE 23.18 MTRS. DE LONGITUD, PLANO ARQUITECTONICO ACABADOS CED 40 Y MONTENES 6" COL. 14 NOTAS: LAMINA SINTRO ALUM. RN 100 CANALON EN LAMINA GALVANIZADA COL. 18 Y HILERAS DE LAMINA TRASLUCIDA Y ASENTADO CON MORTERO CEMENTO-ARENA 4 HILADAS C).- PISOS DE CONCRETO PULIDO ARMADO CON MALLA ELECTROSOLDADA. 6X6 6-6 1:4 REFORZADO CON ESCALERILLA A CADA B).- MURO DE BLOCK SIN REPELLAR A PLOMO Y CONCRETO FC' 180 KG/CM2. SECCINADA EN LOSAS 3X3 MTRS. D).- LOSA DE CONCRETO ARMADO DE 0.10 Y TRABES 0.25X0.30 ARMADA CON ACERO A.R. SEGUN DISEÑO ESTRUCTURAL E).- ACABADO LOSA DE AZOTEA, EN LOSA INCLINADA Y PLANA UN FINO MORTERO DE CEMENTO-ARENA 1:3 A REGLA Y NIVEL. TERMINACION CON IMPERMEABILIZACION ACRILICA TIPO ACRIPTON COLOR BLANCO D. O. P. ALLENDE JUAREZ MORELOS GUERRERO N Dibujado por: Acotación: Escala: plano: S/ESCALA MTS. A-02 SUPERFICIE TERRENO: SUPERFICIE A CONST.: RESPONSABLE DEL PROYECYO: \A1;506.00 M2. \A1;678.67 M2. \A1;23.00 \A1;23.00 \A1;22.00 \A1;22.00 LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL BAÑO (HOMBRES) BAÑO (MUJERES) BAÑO (MUJERES) SUBE BAJA BAÑO (HOMBRES) N+0.18 LOCAL LOCAL LOCAL LOCAL N+0.18 LOCAL (CARNICERIAS) CAMARA FRIGORIFICA LOCAL CAMARA FRIGORIFICA LOCAL (POLLERIAS) LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO N+0.18 N+3.28 LOCAL N+3.28 LOCAL N+3.43 N+3.43 COLINDANCIA CALLE COLINDANCIA COLINDANCIA PLANTA BAJA X PLANTA ALTA ESCALA 1:75 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+3.28 LOCAL N+0.18 N+0.18 X' N+3.28 PASILLO ESCALA 1:75 Y Y' X X' Y Y' (FRUTAS Y VERDURAS) (FRUTAS Y VERDURAS) (ABARROTES) LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 (FRUTAS Y VERDURAS) (FRUTAS Y VERDURAS) (POLLERIAS) (PESCADO) (POLLERIAS) (PESCADO) A 1 1 9 1 1 2 2 4 4 5 6 9 8 11 12 13 13 13 13 14 14 14 14 A J B C D E E F G H I I K L M M N O P Q Q A A A' C G I I M Q Q PEND. 17% N+2.38 PEND. 17% N+2.38 N+2.68 PEND. 17% N+2.38 PEND. 17% N+2.38 N+2.68 PEND. 17% N+2.38 N+2.68 PEND. 17% N+2.38 N+2.68 N+2.68 N+2.38 PEND. 17% N+0.18 15 15 15 15 B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. \A1;3.06 \A1;0.40 \A1;3.26 \A1;0.40 \A1;3.26 \A1;0.40 \A1;3.26 \A1;0.40 \A1;3.25 \A1;5.50 \A1;5.50 \A1;0.10 \A1;2.40 \A1;0.10 \A1;0.40 \A1;6.00 \A1;5.50 \A1;5.50 \A1;6.00 \A1;2.81 \A1;0.15 \A1;2.81 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;2.45 \A1;0.10 \A1;2.40 \A1;0.10 \A1;2.40 \A1;0.10 \A1;2.45 \A1;0.10 \A1;1.80 \A1;2.50 \A1;0.15 \A1;23.00 \A1;0.15 \A1;5.78 \A1;0.15 \A1;5.35 \A1;0.15 \A1;3.00 \A1;0.15 \A1;5.16 \A1;0.15 \A1;0.97 \A1;0.15 \A1;1.69 \A1;0.15 \A1;22.00 \A1;0.10 \A1;1.20 \A1;3.65 \A1;0.15 \A1;3.50 \A1;0.15 \A1;14.55 \A1;22.00 \A1;0.10 \A1;1.20 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;14.55 \A1;23.00 \A1;6.00 \A1;6.00 \A1;22.00 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;2.00 \A1;0.10 \A1;2.57 \A1;0.10 \A1;2.57 \A1;0.10 \A1;2.57 \A1;0.10 \A1;1.80 \A1;2.50 \A1;0.15 \A1;23.00 \A1;0.15 \A1;2.81 \A1;0.15 \A1;2.81 \A1;0.15 \A1;2.20 \A1;0.15 \A1;3.00 \A1;0.15 \A1;3.00 \A1;0.15 \A1;2.20 \A1;0.15 \A1;0.15 \A1;22.00 \A1;3.53 \A1;0.40 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;2.45 \A1;0.10 \A1;2.40 \A1;2.45 \A1;0.10 \A1;1.80 \A1;2.50 \A1;0.15 \A1;23.00 \A1;0.30 \A1;5.50 \A1;0.40 \A1;5.10 \A1;0.40 \A1;5.10 \A1;0.40 \A1;5.50 \A1;0.30 \A1;0.15 \A1;0.15 \A1;2.47 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.47 Dibujado por: Localización: Ubicacion: Nombre del proyecto: Revisado por: Fecha: No. Fecha Descripción Revisiones Acotación: Proyecto Ejecutivo: Escala: plano: S/ESCALA MTS. DEPARTAMENTO DE PROYECTOS JUNIO DEL 2009 MERCADO MUNICIPAL C. DOMINGO MONTERO RIVERA DIRECTOR OBRA PUBLICA A-01 CALLE ALLENDE S/NUM. COL. CENTRO DIRECCION DE OBRA PUBLICA A).- ESTRUCTURA METALICA A BASE DE 2 MARCOS RIGIDOS I.PR. 10"X5-3/4" A).- PLANTA BAJA ARQUITECTONICA B).- PLANTA ALTA ARQUITECTONICA D).- CORTE LONGITUDINAL ARQUITECTONICO E).- PLANTA DE AZOTEA ARQUITECTONICA F).- FACHADA C).- CORTE TRANSVERSAL ARQUITECTONICO COLUMNAS AL CENTRO EN TUBO DE 6" SEMIREJADO DE 23.18 MTRS. DE LONGITUD, PLANO ARQUITECTONICO ACABADOS CED 40 Y MONTENES 6" COL. 14 NOTAS: LAMINA SINTRO ALUM. RN 100 CANALON EN LAMINA GALVANIZADA COL. 18 Y HILERAS DE LAMINA TRASLUCIDA Y ASENTADO CON MORTERO CEMENTO-ARENA 4 HILADAS C).- PISOS DE CONCRETO PULIDO ARMADO CON MALLA ELECTROSOLDADA. 6X6 6-6 1:4 REFORZADO CON ESCALERILLA A CADA B).- MURO DE BLOCK SIN REPELLAR A PLOMO Y CONCRETO FC' 180 KG/CM2. SECCINADA EN LOSAS 3X3 MTRS. D).- LOSA DE CONCRETO ARMADO DE 0.10 Y TRABES 0.25X0.30 ARMADA CON ACERO A.R. SEGUN DISEÑO ESTRUCTURAL E).- ACABADO LOSA DE AZOTEA, EN LOSA INCLINADA Y PLANA UN FINO MORTERO DE CEMENTO-ARENA 1:3 A REGLA Y NIVEL. TERMINACION CON IMPERMEABILIZACION ACRILICA TIPO ACRIPTON COLOR BLANCO D. O. P. ALLENDE JUAREZ MORELOS GUERRERO N SUPERFICIE TERRENO: SUPERFICIE A CONST.: RESPONSABLE DEL PROYECYO: \A1;506.00 M2. \A1;678.67 M2. \A1;23.00 \A1;23.00 \A1;22.00 \A1;22.00 PLANTA DE AZOTEA N+5.78 N+5.78 N+6.28 N+8.28 N+7.28 CAN. PLUV. B.A.P. B.A.P. PEND. 13% PEND. 13% PEND. 8% ESCALA 1:75 1 1 13 13 15 15 A A C Q Q N+7.28 CAN. PLUV. CAN. PLUV. CAN. PLUV. PEND. 13% PEND. 13% B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. \A1;23.00 \A1;0.15 \A1;19.74 \A1;0.15 \A1;2.81 \A1;0.15 \A1;22.00 \A1;1.30 \A1;7.30 \A1;0.15 \A1;14.55 \A1;22.00 \A1;1.30 \A1;0.15 \A1;7.15 \A1;0.15 \A1;14.55 \A1;23.00 N+8.28 N+6.28 N+5.78 N+3.28 N+0.00 FACHADA PRINCIPAL ESCALA 1:75 A C E G I K M O Q ESCALA 1:75 LOCAL N+0.18 LOCAL LOCAL LOCAL LOCAL LOCAL N+0.18 N+0.18 N+2.68 N+2.38 N+2.68 N+2.68 N+2.68 CORTE TRANSVERSAL X-X' PASILLO PASILLO PASILLO A Q B D F H J L N P N+8.28 E I M CIMENTACION: VER PLANO ESTRUCTURAL. \A1;2.10 \A1;2.00 \A1;1.50 \A1;1.00 \A1;6.00 \A1;5.50 \A1;5.50 \A1;6.00 \A1;2.10 \A1;23.00 \A1;2.55 \A1;2.10 \A1;2.90 \A1;2.90 \A1;2.10 \A1;2.90 \A1;2.90 \A1;2.10 \A1;2.55 \A1;2.50 \A1;8.28 \A1;0.18 \A1;2.10 \A1;0.20 \A1;0.20 \A1;1.50 \A1;2.00 \A1;8.28 \A1;0.18 \A1;2.70 \A1;0.40 \A1;2.10 \A1;0.40 \A1;0.50 \A1;1.00 \A1;23.00 \A1;6.00 \A1;5.50 \A1;3.15 \A1;2.35 \A1;2.96 \A1;3.04 \A1;3.04 \A1;2.96 \A1;2.41 \A1;3.10 \A1;3.15 \A1;2.35 \A1;6.00 N+6.28 N+5.78 N+3.28 N+2.68 N+2.68 N+2.68 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.00 8 1 2 4 5 12 13 14 15 ESCALA 1:75 CORTE TRANSVERSAL Y-Y' PASILLO N+0.18 LOCAL LOCAL LOCAL LOCAL CAM. FRIG. CUBO DE ESC. PASILLO NAVE CUBO DE ESC. LOCAL LOCAL CIMENTACION: VER PLANO ESTRUCTURAL. N+8.28 N+7.28 N+7.28 \A1;1.00 \A1;3.73 \A1;3.65 \A1;2.13 \A1;2.67 \A1;2.67 \A1;2.67 \A1;1.90 \A1;2.60 \A1;22.00 \A1;8.28 \A1;0.18 \A1;2.70 \A1;0.40 \A1;2.10 \A1;0.40 \A1;0.50 \A1;1.00 3 7 10 10 10 7 3 2 E M \A1;3.66 \A1;3.66 \A1;3.66 \A1;3.66 \A1;3.65 \A1;3.73 3 7 10 IMPRIMIR EN ESCALA 1:50 IMPRIMIR EN ESCALA 1:50 Localización: Ubicacion: Nombre del proyecto: Revisado por: Fecha: No. Fecha Descripción Revisiones Proyecto Ejecutivo: MERCADO MUNICIPAL CALLE ALLENDE S/NUM. COL. CENTRO A).- ESTRUCTURA METALICA A BASE DE 2 MARCOS RIGIDOS I.PR. 10"X5-3/4" A).- PLANTA BAJA ARQUITECTONICA B).- PLANTA ALTA ARQUITECTONICA D).- CORTE LONGITUDINAL ARQUITECTONICO E).- PLANTA DE AZOTEA ARQUITECTONICA F).- FACHADA C).- CORTE TRANSVERSAL ARQUITECTONICO COLUMNAS AL CENTRO EN TUBO DE 6" SEMIREJADO DE 23.18 MTRS. DE LONGITUD, PLANO ARQUITECTONICO ACABADOS CED 40 Y MONTENES 6" COL. 14 NOTAS: LAMINA SINTRO ALUM. RN 100 CANALON EN LAMINA GALVANIZADA COL. 18 Y HILERAS DE LAMINA TRASLUCIDA Y ASENTADO CON MORTERO CEMENTO-ARENA 4 HILADAS C).- PISOS DE CONCRETO PULIDO ARMADO CON MALLA ELECTROSOLDADA. 6X6 6-6 1:4 REFORZADO CON ESCALERILLA A CADA B).- MURO DE BLOCK SIN REPELLAR A PLOMO Y CONCRETO FC' 180 KG/CM2. SECCINADA EN LOSAS 3X3 MTRS. D).- LOSA DE CONCRETO ARMADO DE 0.10 Y TRABES 0.25X0.30 ARMADA CON ACERO A.R. SEGUN DISEÑO ESTRUCTURAL E).- ACABADO LOSA DE AZOTEA, EN LOSA INCLINADA Y PLANA UN FINO MORTERO DE CEMENTO-ARENA 1:3 A REGLA Y NIVEL. TERMINACION CON IMPERMEABILIZACION ACRILICA TIPO ACRIPTON COLOR BLANCO D. O. P. ALLENDE JUAREZ MORELOS GUERRERO N Dibujado por: Acotación: Escala: plano: S/ESCALA MTS. A-02 SUPERFICIE TERRENO: SUPERFICIE A CONST.: RESPONSABLE DEL PROYECYO: \A1;506.00 M2. \A1;678.67 M2. \A1;23.00 \A1;23.00 \A1;22.00 \A1;22.00 LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL BAÑO (HOMBRES) BAÑO (MUJERES) BAÑO (MUJERES) SUBE BAJA BAÑO (HOMBRES) N+0.18 LOCAL LOCAL LOCAL LOCAL N+0.18 LOCAL (CARNICERIAS) CAMARA FRIGORIFICA LOCAL CAMARA FRIGORIFICA LOCAL (POLLERIAS) LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO N+0.18 N+3.28 LOCAL N+3.28 LOCAL N+3.43 N+3.43 COLINDANCIA CALLE COLINDANCIA COLINDANCIA PLANTA BAJA X PLANTA ALTA ESCALA 1:75 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+3.28 LOCAL N+0.18 N+0.18 X' N+3.28 PASILLO ESCALA 1:75 Y Y' X X' Y Y' (FRUTAS Y VERDURAS) (FRUTAS Y VERDURAS) (ABARROTES) LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 (FRUTAS Y VERDURAS) (FRUTAS Y VERDURAS) (POLLERIAS) (PESCADO) (POLLERIAS) (PESCADO) A 1 1 9 1 1 2 2 4 4 5 6 9 8 11 12 13 13 13 13 14 14 14 14 A J B C D E E F G H I I K L M M N O P Q Q A A A' C G I I M Q Q PEND. 17% N+2.38 PEND. 17% N+2.38 N+2.68 PEND. 17% N+2.38 PEND. 17% N+2.38 N+2.68 PEND. 17% N+2.38 N+2.68 PEND. 17% N+2.38 N+2.68 N+2.68 N+2.38 PEND. 17% N+0.18 15 15 15 15 B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. \A1;3.06 \A1;0.40 \A1;3.26 \A1;0.40 \A1;3.26 \A1;0.40 \A1;3.26 \A1;0.40 \A1;3.25 \A1;5.50 \A1;5.50 \A1;0.10 \A1;2.40 \A1;0.10 \A1;0.40 \A1;6.00 \A1;5.50 \A1;5.50 \A1;6.00 \A1;2.81 \A1;0.15 \A1;2.81 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;2.45 \A1;0.10 \A1;2.40 \A1;0.10 \A1;2.40 \A1;0.10 \A1;2.45 \A1;0.10 \A1;1.80 \A1;2.50 \A1;0.15 \A1;23.00 \A1;0.15 \A1;5.78 \A1;0.15 \A1;5.35 \A1;0.15 \A1;3.00 \A1;0.15 \A1;5.16 \A1;0.15 \A1;0.97 \A1;0.15 \A1;1.69 \A1;0.15 \A1;22.00 \A1;0.10 \A1;1.20 \A1;3.65 \A1;0.15 \A1;3.50 \A1;0.15 \A1;14.55 \A1;22.00 \A1;0.10 \A1;1.20 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;14.55 \A1;23.00 \A1;6.00 \A1;6.00 \A1;22.00 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;2.00 \A1;0.10 \A1;2.57 \A1;0.10 \A1;2.57 \A1;0.10 \A1;2.57 \A1;0.10 \A1;1.80 \A1;2.50 \A1;0.15 \A1;23.00 \A1;0.15 \A1;2.81 \A1;0.15 \A1;2.81 \A1;0.15 \A1;2.20 \A1;0.15 \A1;3.00 \A1;0.15 \A1;3.00 \A1;0.15 \A1;2.20 \A1;0.15 \A1;0.15 \A1;22.00 \A1;3.53 \A1;0.40 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;2.45 \A1;0.10 \A1;2.40 \A1;2.45 \A1;0.10 \A1;1.80 \A1;2.50 \A1;0.15 \A1;23.00 \A1;0.30 \A1;5.50 \A1;0.40 \A1;5.10 \A1;0.40 \A1;5.10 \A1;0.40 \A1;5.50 \A1;0.30 \A1;0.15 \A1;0.15 \A1;2.47 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.47 Dibujado por: Localización: Ubicacion: Nombre del proyecto: Revisado por: Fecha: No. Fecha Descripción Revisiones Acotación: Proyecto Ejecutivo: Escala: plano: S/ESCALA MTS. DEPARTAMENTO DE PROYECTOS JUNIO DEL 2009 MERCADO MUNICIPAL C. DOMINGO MONTERO RIVERA DIRECTOR OBRA PUBLICA A-01 CALLE ALLENDE S/NUM. COL. CENTRO DIRECCION DE OBRA PUBLICA A).- ESTRUCTURA METALICA A BASE DE 2 MARCOS RIGIDOS I.PR. 10"X5-3/4" A).- PLANTA BAJA ARQUITECTONICA B).- PLANTA ALTA ARQUITECTONICA D).- CORTE LONGITUDINAL ARQUITECTONICO E).- PLANTA DE AZOTEA ARQUITECTONICA F).- FACHADA C).- CORTE TRANSVERSAL ARQUITECTONICO COLUMNAS AL CENTRO EN TUBO DE 6" SEMIREJADO DE 23.18 MTRS. DE LONGITUD, PLANO ARQUITECTONICO ACABADOS CED 40 Y MONTENES 6" COL. 14 NOTAS: LAMINA SINTRO ALUM. RN 100 CANALON EN LAMINA GALVANIZADA COL. 18 Y HILERAS DE LAMINA TRASLUCIDA Y ASENTADO CON MORTERO CEMENTO-ARENA 4 HILADAS C).- PISOS DE CONCRETO PULIDO ARMADO CON MALLA ELECTROSOLDADA. 6X6 6-6 1:4 REFORZADO CON ESCALERILLA A CADA B).- MURO DE BLOCK SIN REPELLAR A PLOMO Y CONCRETO FC' 180 KG/CM2. SECCINADA EN LOSAS 3X3 MTRS. D).- LOSA DE CONCRETO ARMADO DE 0.10 Y TRABES 0.25X0.30 ARMADA CON ACERO A.R. SEGUN DISEÑO ESTRUCTURAL E).- ACABADO LOSA DE AZOTEA, EN LOSA INCLINADA Y PLANA UN FINO MORTERO DE CEMENTO-ARENA 1:3 A REGLA Y NIVEL. TERMINACION CON IMPERMEABILIZACION ACRILICA TIPO ACRIPTON COLOR BLANCO D. O. P. ALLENDE JUAREZ MORELOS GUERRERO N SUPERFICIE TERRENO: SUPERFICIE A CONST.: RESPONSABLE DEL PROYECYO: \A1;506.00 M2. \A1;678.67 M2. \A1;23.00 \A1;23.00 \A1;22.00 \A1;22.00 PLANTA DE AZOTEA N+5.78 N+5.78 N+6.28 N+8.28 N+7.28 CAN. PLUV. B.A.P. B.A.P. PEND. 13% PEND. 13% PEND. 8% ESCALA 1:75 1 1 13 13 15 15 A A C Q Q N+7.28 CAN. PLUV. CAN. PLUV. CAN. PLUV. PEND. 13% PEND. 13% B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. \A1;23.00 \A1;0.15 \A1;19.74 \A1;0.15 \A1;2.81 \A1;0.15 \A1;22.00 \A1;1.30 \A1;7.30 \A1;0.15 \A1;14.55 \A1;22.00 \A1;1.30 \A1;0.15 \A1;7.15 \A1;0.15 \A1;14.55 \A1;23.00 N+8.28 N+6.28 N+5.78 N+3.28 N+0.00 FACHADA PRINCIPAL ESCALA 1:75 A C E G I K M O Q ESCALA 1:75 LOCAL N+0.18 LOCAL LOCAL LOCAL LOCAL LOCAL N+0.18 N+0.18 N+2.68 N+2.38 N+2.68 N+2.68 N+2.68 CORTE TRANSVERSAL X-X' PASILLO PASILLO PASILLO A Q B D F H J L N P N+8.28 E I M CIMENTACION: VER PLANO ESTRUCTURAL. \A1;2.10 \A1;2.00 \A1;1.50 \A1;1.00 \A1;6.00 \A1;5.50 \A1;5.50 \A1;6.00 \A1;2.10 \A1;23.00 \A1;2.55 \A1;2.10 \A1;2.90 \A1;2.90 \A1;2.10 \A1;2.90 \A1;2.90 \A1;2.10 \A1;2.55 \A1;2.50 \A1;8.28 \A1;0.18 \A1;2.10 \A1;0.20 \A1;0.20 \A1;1.50 \A1;2.00 \A1;8.28 \A1;0.18 \A1;2.70 \A1;0.40 \A1;2.10 \A1;0.40 \A1;0.50 \A1;1.00 \A1;23.00 \A1;6.00 \A1;5.50 \A1;3.15 \A1;2.35 \A1;2.96 \A1;3.04 \A1;3.04 \A1;2.96 \A1;2.41 \A1;3.10 \A1;3.15 \A1;2.35 \A1;6.00 N+6.28 N+5.78 N+3.28 N+2.68 N+2.68 N+2.68 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.00 8 1 2 4 5 12 13 14 15 ESCALA 1:75 CORTE TRANSVERSAL Y-Y' PASILLO N+0.18 LOCAL LOCAL LOCAL LOCAL CAM. FRIG. CUBO DE ESC. PASILLO NAVE CUBO DE ESC. LOCAL LOCAL CIMENTACION: VER PLANO ESTRUCTURAL. N+8.28 N+7.28 N+7.28 \A1;1.00 \A1;3.73 \A1;3.65 \A1;2.13 \A1;2.67 \A1;2.67 \A1;2.67 \A1;1.90 \A1;2.60 \A1;22.00 \A1;8.28 \A1;0.18 \A1;2.70 \A1;0.40 \A1;2.10 \A1;0.40 \A1;0.50 \A1;1.00 3 7 10 10 10 7 3 2 E M \A1;3.66 \A1;3.66 \A1;3.66 \A1;3.66 \A1;3.65 \A1;3.73 3 7 10 0.50 0.50 0.15 0.15 0.80 0.30 0.70 0.08 0.70 0.30 0.15 0.80 0.08 5.00 1.25 2.50 1.25 0.50 0.05 0.70 0.22 0.15 0.15 5 1 4 2 2.00 1.25 0.30 0.30 0.025 0.03 0.03 152 1.60 8.2 EJE \A1;1.0000 \A1;1.0000 \A1;0.3000 5.00 1.25 2.50 1.25 IMPRIMIR EN ESCALA 1:50 IMPRIMIR EN ESCALA 1:50 \A1;2.47 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.47 \A1;0.15 \A1;0.15 \A1;0.30 \A1;5.50 \A1;0.40 \A1;5.10 \A1;0.40 \A1;5.10 \A1;0.40 \A1;5.50 \A1;0.30 \A1;23.00 \A1;0.15 \A1;2.50 \A1;1.80 \A1;0.10 \A1;2.45 \A1;2.40 \A1;0.10 \A1;2.45 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;0.40 \A1;3.53 \A1;22.00 \A1;0.15 \A1;0.15 \A1;2.20 \A1;0.15 \A1;3.00 \A1;0.15 \A1;3.00 \A1;0.15 \A1;2.20 \A1;0.15 \A1;2.81 \A1;0.15 \A1;2.81 \A1;0.15 \A1;23.00 \A1;0.15 \A1;2.50 \A1;1.80 \A1;0.10 \A1;2.57 \A1;0.10 \A1;2.57 \A1;0.10 \A1;2.57 \A1;0.10 \A1;2.00 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;22.00 \A1;6.00 \A1;6.00 \A1;23.00 \A1;14.55 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;1.20 \A1;0.10 \A1;22.00 \A1;14.55 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.65 \A1;1.20 \A1;0.10 \A1;22.00 \A1;0.15 \A1;1.69 \A1;0.15 \A1;0.97 \A1;0.15 \A1;5.16 \A1;0.15 \A1;3.00 \A1;0.15 \A1;5.35 \A1;0.15 \A1;5.78 \A1;0.15 \A1;23.00 LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL BAÑO (HOMBRES) BAÑO (MUJERES) BAÑO (MUJERES) SUBE BAJA BAÑO (HOMBRES) N+0.18 LOCAL LOCAL LOCAL LOCAL N+0.18 LOCAL (CARNICERIAS) CAMARA FRIGORIFICA LOCAL CAMARA FRIGORIFICA LOCAL (POLLERIAS) LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO N+0.18 N+3.28 LOCAL N+3.28 LOCAL N+3.43 N+3.43 COLINDANCIA CALLE COLINDANCIA COLINDANCIA PLANTA BAJA X PLANTA ALTA ESCALA 1:75 \A1;0.15 \A1;2.50 \A1;1.80 \A1;0.10 \A1;2.45 \A1;0.10 \A1;2.40 \A1;0.10 \A1;2.40 \A1;0.10 \A1;2.45 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 N+0.18 \A1;2.81 \A1;0.15 \A1;2.81 N+3.28 LOCAL N+0.18 N+0.18 X' N+3.28 PASILLO ESCALA 1:75 Y Y' X X' Y Y' (FRUTAS Y VERDURAS) (FRUTAS Y VERDURAS) (ABARROTES) LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 LOCAL N+0.18 (FRUTAS Y VERDURAS) (FRUTAS Y VERDURAS) (POLLERIAS) (PESCADO) (POLLERIAS) (PESCADO) A 1 1 9 1 1 2 2 4 4 5 6 9 8 11 12 13 13 13 13 14 14 14 14 A J B C D E E F G H I I K L M M N O P Q Q A A A' C G I I M Q Q PEND. 17% N+2.38 PEND. 17% N+2.38 N+2.68 PEND. 17% N+2.38 PEND. 17% N+2.38 N+2.68 PEND. 17% N+2.38 N+2.68 PEND. 17% N+2.38 N+2.68 N+2.68 N+2.38 PEND. 17% N+0.18 \A1;6.00 \A1;5.50 \A1;5.50 \A1;6.00 \A1;0.40 \A1;0.10 \A1;2.40 \A1;0.10 \A1;5.50 \A1;5.50 15 15 15 15 \A1;3.25 \A1;0.40 \A1;3.26 \A1;0.40 \A1;3.26 \A1;0.40 \A1;3.26 \A1;0.40 \A1;3.06 B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. Localización: Ubicacion: Nombre del proyecto: Revisado por: Fecha: No. Fecha Descripción Revisiones Acotación: Proyecto Ejecutivo: Escala: plano: S/ESCALA MTS. DEPARTAMENTO DE PROYECTOS MERCADO MUNICIPAL A-01 CALLE ALLENDE S/NUM. COL. CENTRO DIRECCION DE OBRA PUBLICA A).- ESTRUCTURA METALICA A BASE DE 2 MARCOS RIGIDOS I.PR. 10"X5-3/4" COLUMNAS AL CENTRO EN TUBO DE 6" SEMIREJADO DE 23.18 MTRS. DE LONGITUD, PLANO ESTRUCTURAL ACABADOS CED 40 Y MONTENES 6" COL. 14 NOTAS: LAMINA SINTRO ALUM. RN 100 CANALON EN LAMINA GALVANIZADA COL. 18 Y HILERAS DE LAMINA TRASLUCIDA Y ASENTADO CON MORTERO CEMENTO-ARENA 4 HILADAS C).- PISOS DE CONCRETO PULIDO ARMADO CON MALLA ELECTROSOLDADA. 6X6 6-6 1:4 REFORZADO CON ESCALERILLA A CADA B).- MURO DE BLOCK SIN REPELLAR A PLOMO Y CONCRETO FC' 180 KG/CM2. SECCINADA EN LOSAS 3X3 MTRS. D).- LOSA DE CONCRETO ARMADO DE 0.10 Y TRABES 0.25X0.30 ARMADA CON ACERO A.R. SEGUN DISEÑO ESTRUCTURAL E).- ACABADO LOSA DE AZOTEA, EN LOSA INCLINADA Y PLANA UN FINO MORTERO DE CEMENTO-ARENA 1:3 A REGLA Y NIVEL. TERMINACION CON IMPERMEABILIZACION ACRILICA TIPO ACRIPTON COLOR BLANCO D. O. P. ALLENDE JUAREZ MORELOS GUERRERO N SUPERFICIE TERRENO: SUPERFICIE A CONST.: \A1;506.00 M2. \A1;678.67 M2. \A1;23.00 \A1;23.00 \A1;22.00 \A1;22.00 3 7 10 10 10 7 3 2 E M VAR # 4 @ 17.5 CM EN AMBOS SENTIDOS COLUMNA 40 X 40 COL-01 CONTRATRABE CT-01 DADO D-01 PLANTA 0.50 0.50 COLUMNA 0.15 0.15 CASTILLO VARILLA DE N. 3 ESTRIBOS DE No. 2 CIMIENTO DE PIEDRA BRAZA ASENTADO CON MORTERO CEM - ARENA 1 : 3 0.80 PLANTILLA DE CONCRETO SIMPLE 0.30 0.70 0.08 0.70 0.30 0.15 \fArial Narrow|b0|i0|c0|p34;CADENA DE DESPLANTE f'c = 150 kg/cm 0.80 0.08 \fArial Narrow|b0|i0|c0|p34;2 \fArial Narrow|b0|i0|c0|p34;CADENA DE DESPLANTE f'c = 150 kg/cm CIMIENTO DE PIEDRA BRAZA ASENTADO CON MORTERO CEM - ARENA 1 : 3 PLANTILLA DE CONCRETO SIMPLE MURO DE BLOCK DE 12 X 20 X 40 K-1 \fArial Narrow|b0|i0|c0|p34;2 DETALLE DE CIMENTACIÓN SIN ESCALA SIN ESCALA SIN ESCALA \U+03A9 # 3 @25 CM 5.00 2 Ø # 4 2 Ø # 4 1.25 2 Ø # 4 2 Ø #4 1.25 2.50 \U+03A9 # 3 @15 CM \U+03A9 # 3 @15 CM 2 Ø #4 2 VAR # 4 2 VAR # 4 0.40 0.50 SECCION CONTRATRABE COLUMNA 40.0 X 40 PROYECCION DE DADO PLANTILLA CONCRETO F'C= 100 KG/CM2 0.05 0.70 0.22 6 VAR # 4 DADO D-01 EST. #3 @ 20 CM VAR # 4 @ 17.5 CM EN AMBOS SENTIDOS ZAPATA AISLADA Z-01 SIN ESCALA COLUMNA C-1 C-2 C-2 C-1 C-1 0.40 C-2 C-2 C-1 C-1 C-1 C-1 C-1 C-1 C-1 C-2 C-1 C-1 C-1 C-1 C-1 C-2 C-2 C-2 K-1 C-2 K-1 C-2 K-1 K-1 C-1 K-1 C-2 K-1 K-1 C-1 C-2 C-1 K-1 K-1 C-2 C-2 C-2 0.15 0.15 CASTILLO ARMEX DE 15 X 15 K-2 DETALLE DE LAMINA 0.30 1.25 FESTERGROUD PARA NIVELAR REMATE DE COLUMNA DE 3 CM 5 0.03 VER DETALLE 1 (REMATE DE COLUMNA) \A1;ESPARRAGO DE \S1/2;" LONGITUD= 70 cm TUERCA Y RONDANA NIVELADORA \A1;PLACA DE ASIENTO DE \S1/2;" \A1;CONEXION ATORNILLADA ESPARRAGO DE \S1/2;" 2 LI DE 4"X2" LECHO INFERIOR \A1;PLACA DE ASIENTO DE \S1/2;" 0.30 DETALLE 1 DETALLE SECCION FESTERGROUD PARA NIVELAR REMATE DE COLUMNA DE 3 CM 0.03 \A1;ESPARRAGO DE \S1/2;" LONGITUD= 70 cm TUERCA Y RONDANA NIVELADORA \A1;PLACA DE ASIENTO DE \S1/2;" 152 ARMADURA TIPO DE 23 M X 1.60 M CORTE " X-X" ELEMENTOS DE LA ARMADURA PERFIL 1 LI de 4"X 2" X 1/2" PERFIL 2 LI de 4"X 2" X 1/2" PERFIL 3 OR de 64 x 4.8 x 8.32 Kg/m PERFIL 4 OR de 64 x 4.8 x 8.32 Kg/m 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 4 4 1 2 3 4 VER DETALLE VER DETALLE SECCION 5 5 5.00 23.00 PLANTA DE ARMADO LOSA DE ENTREPISO VRS. CORRIDAS No. 3 20CM. PROYECCION DE CD-1 VRS. CORRIDAS No. 3 @20CM. C BASTONES No.3 @20CM. BASTONES No.3 @20CM. VRS. CORRIDAS No. 3 @20CM. BASTONES No.3 @20CM. LOSA DE ENTREPISO 5 BASTONES No.3 @20CM. BASTONES No.3 @20CM. PROYECCION DE CD-1 LOSA DE AZOTEA 5 5 \A1;7.0 M \A1;7.0 M \A1;23 LARGUEROS DE 4" X 2" PARA 13 15 A Q 0.025 ELEMENTOS DE LA ARMADURA PERFIL 1 LI de 4"X 2" X 1/2" PERFIL 2 LI de 4"X 2" X 1/2" PERFIL 3 OR de 64 x 4.8 x 8.32 Kg/m PERFIL 4 OR de 64 x 4.8 x 8.32 Kg/m 1 2 3 4 ARMA CON 6 VRS No. 4 ESTRIBO No. 3. A CADA 15 CM. DETALLE DE CIMENTACION EN COLINDANCIA 0.20 0.20 0.20 0.15 0.30 1.20 1.20 1.20 SOPORTAR LAMINA CAL. 26 \U+03A9 # 3 @25 CM 5.00 2 Ø # 4 2 Ø # 4 1.25 2 Ø # 4 2 Ø #4 1.25 2.50 \U+03A9 # 3 @15 CM \U+03A9 # 3 @15 CM 0.20 0.40 TRABE 2 Ø #4 2 VAR # 4 2 VAR # 4 COLUMNA C-1 0.30 COLUMNA SIN ESCALA 0.30 ARMA CON 6 VRS No. 4 ESTRIBO No. 3. A CADA 15 CM. COLUMNA C-2 C-2 C-2 K-1 C-2 C-2 C-2 C-2 C-2 C-1 C-1 C-1 K-1 K-1 K-1 C-1 C-1 C-2 C-2 C-2 C-2 C-2 K-1 K-1 C-2 K-1 C-1 C-1 C-1 C-2 C-1 C-1 C-2 C-2 C-2 C-1 C-1 C-1 C-1 C-1 C-1 ? \A1;2.47 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.42 \A1;0.10 \A1;2.47 \A1;0.15 \A1;0.15 \A1;0.30 \A1;5.50 \A1;0.40 \A1;5.10 \A1;0.40 \A1;5.10 \A1;0.40 \A1;5.50 \A1;23.00 \A1;0.15 \A1;2.50 \A1;1.80 \A1;0.10 \A1;2.45 \A1;2.40 \A1;0.10 \A1;2.45 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;0.40 \A1;3.53 \A1;22.00 \A1;0.15 \A1;0.15 \A1;2.20 \A1;0.15 \A1;3.00 \A1;0.15 \A1;3.00 \A1;0.15 \A1;2.20 \A1;0.15 \A1;2.81 \A1;0.15 \A1;2.81 \A1;0.15 \A1;23.00 \A1;0.15 \A1;2.50 \A1;1.80 \A1;0.10 \A1;2.57 \A1;0.10 \A1;2.57 \A1;0.10 \A1;2.57 \A1;0.10 \A1;2.00 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;22.00 \A1;23.00 \A1;14.55 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;1.20 \A1;0.10 \A1;22.00 \A1;14.55 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.65 \A1;1.20 \A1;0.10 \A1;22.00 \A1;0.15 \A1;1.69 \A1;0.15 \A1;0.97 \A1;0.15 \A1;5.16 \A1;0.15 \A1;3.00 \A1;0.15 \A1;5.35 \A1;0.15 \A1;5.78 \A1;23.00 \A1;0.15 \A1;2.50 \A1;1.80 \A1;0.10 \A1;2.45 \A1;0.10 \A1;2.40 \A1;0.10 \A1;2.40 \A1;0.10 \A1;2.45 \A1;0.15 \A1;3.50 \A1;0.15 \A1;3.50 \A1;0.15 \A1;2.81 \A1;0.15 \A1;2.81 \A1;6.00 \A1;5.50 \A1;5.50 \A1;6.00 \A1;0.40 \A1;0.10 \A1;2.40 \A1;0.10 \A1;3.25 \A1;0.40 \A1;3.26 \A1;0.40 \A1;3.26 \A1;0.40 \A1;3.26 \A1;0.40 \A1;3.06 \A1;0.30 \A1;6.00 \A1;6.00 \A1;0.15 \A1;5.50 \A1;5.50 4B 1F 6B 4B 4B SIMBOLOGIA TABLERO SALIDA DE CENTRO CON LAMPARA AHORRADORA 13 W. LUMINARIA COLGANTE AHORRADORA 55W TIPO TRAIN APAGADOR SENCILLO LUMINARIA ARBOTANTE C/ LAMPARA AHORRADORA 13 W CODIGO DE COLORES PARA FASES COLOR NEGRO PARA NEUTRO COLOR BLANCO PARA TIERRA FISICA COLOR VERDE CABLE THW 90º C ANTIFLAMA KOBREX DESCRIPCION DE MATERIALES APAGADOR MARCA BTIZIÑO TUBO PVC DIAMETRO INDICADO CAJAS GALVANIZADAS Y/O PVC CHALUPAS GALVANIZADAS Y/0 PVC LUMINARIOS MCA. G.E. CONTACTOS DUPLEX MARCA BTIZIÑO TAPAS DE CONTACTOS Y APAGADORES MCA. BTIZIÑO CONCENTRACION DE MEDIDORES MCA. IUSA INTERRUPTORES TERMICOS DE LINEA MCA. BTIZIÑO 90 X 60 CMS ESCALA 1:100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL BAÑO (HOMBRES) BAÑO (MUJERES) BAÑO (MUJERES) SUBE BAJA BAÑO (HOMBRES) LOCAL LOCAL LOCAL LOCAL LOCAL (CARNICERIAS) CAMARA FRIGORIFICA LOCAL CAMARA FRIGORIFICA LOCAL (POLLERIAS) LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO PASILLO LOCAL LOCAL COLINDANCIA CALLE COLINDANCIA COLINDANCIA PLANTA BAJA X PLANTA ALTA ESCALA 1:100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 LOCAL X' N+3.28 PASILLO ESCALA 1:100 Y Y' X X' Y Y' (FRUTAS Y VERDURAS) (FRUTAS Y VERDURAS) (ABARROTES) LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL LOCAL (FRUTAS Y VERDURAS) (FRUTAS Y VERDURAS) (POLLERIAS) (PESCADO) (POLLERIAS) (PESCADO) A 1 1 8 1 1 2 2 3 4 5 5 7 6 9 10 11 11 11 11 12 12 12 12 A K B C D E F G H I J J L M N O P Q R S S A A A' C H I' J N S S 5 5 5 5 5 5 5 5 5 5 13 13 13 13 5 5 5 5 5 5 5 5 5 B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. R R R R R R R R R R R TABLERO-AREAS COMUNES APAGADOR DE ESCALERA REGISTRO DE 60 X 60 CMS R CAJA GALVANIZADA TUBERIA POR MURO TUBERIA POR PISO CONTACTO DUPLEX C/POLO A TIERRA 3 3 3 3 3 3 3 3 3 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 4 4 4 2 1 2 1 2 1 2 1 3 3 3 3 3 3 6 7 5 5 5 5 5 5 3 3 3 3 8 3 2 1 2 2 2 2 1 1 1 1 1 2 5 5 1 2 3 3 1 1 2 2 2 2 2 2 1 1 1 1 2 2 2 2 1 1 1 1 9 9 5 5 5 2 1 1 2 2 2 1 1 1 1 1 1 2 2 2 2 10 1 1 1 1 1 1 1 1 1 1 NOMENCLATURA (ALIMENTADORES) 1 1H-THW-12 AWG. 1N-THW-12 AWG. 1-14 TF. T-13 MM. 2 1H-THW-12 AWG. 1N-THW-12 AWG. 1-14 TF. T-13 MM. 3 1H-THW-10 AWG. 1N-THW-10 AWG. 1-12 TF. T-19 MM. 1H-THW-14 AWG. 4 3H-THW-10 AWG. 3N-THW-10 AWG. 1-12 TF. 3T-19 MM. 5 1H-THW-8 AWG. 1N-THW-8 AWG. 1-12 TF. T-25 MM. 6 9H-THW-10 AWG. 9N-THW-10 AWG. 1-10 TF. 9T-19 MM. 7 3H-THW-8 AWG. 3N-THW-8 AWG. 1-10 TF. 3T-25 MM. 8 6H-THW-8 AWG. 6N-THW-8 AWG. 9 10 6H-THW-8 AWG. 6N-THW-8 AWG. 7H-THW-10 AWG. 5H-THW-10 AWG. 5N-THW-10 AWG. 5T-19 MM. 1-6 TF. 6T-25 MM. 14H-THW-10 AWG. 14H-THW-10 AWG. 14T-19 MM. 3H-THW-8 AWG. 3N-THW-8 AWG. 1-6 TF. 3T-25 MM. 7H-THW-10 AWG. 7N-THW-10 AWG. 7T-19 MM. 1-6 TF. 6T-25 MM. 7H-THW-10 AWG. 7T-19 MM. 2 2 2 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 1 1 1 1 1 M LOCAL 1 750 W. M LOCAL 2 500 W. M LOCAL 3 750 W. M LOCAL 4 750 W. M LOCAL 5 750 W. M LOCAL 6 750 W. M LOCAL 7 750 W. M LOCAL 8 750 W. M LOCAL 9-25 150 W. M LOCAL 26 1500 W. M LOCAL 27 150 W. M LOCAL 28 150 W. M LOCAL 29 1500 W. M LOCAL 30 1500 W. M LOCAL 31 1500 W. M LOCAL 32 750 W. M LOCAL 33 750 W. M LOCAL 34 1500 W. M LOCAL 35 750 W. M LOCAL 36 750 W. M LOCAL 37 1500 W. CFE T-PAD-3"O 1 CAL 1/0 XLP 15 KV TIPO DS 1#2 DESN. TR. TIPO PEDESTAL 25 KVA 1 O, V13, 200 YT/7620-240-120 T-3"O 3- 1/0 1-2 DESN. 3P-125 A 1P-30 A 1P-20 A 1P-20 A 1P-20 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-20 A 1P-20 A 1P-20 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A 1P-30 A TRANSICION CONCENTRACION DE MEDIDORES E INTERRUPTOR GENERAL DIAGRAMA UNIFILAR 11 9 10 12 13 14 15 16 17 18 19 20 21 34 37 36 33 31 28 27 30 22 23 24 25 26 29 32 35 1 2 3 4 5 6 7 8 Localización: Ubicacion: Nombre del proyecto: Revisado por: Fecha: No. Fecha Descripción Revisiones Acotación: Proyecto Ejecutivo: Escala: plano: MTS. MERCADO MUNICIPAL A-01 DIRECCION DE OBRA PUBLICA A).- ESTRUCTURA METALICA A BASE DE 2 MARCOS RIGIDOS I.PR. 10"X5-3/4" A).- PLANTA BAJA ARQUITECTONICA B).- PLANTA ALTA ARQUITECTONICA D).- CORTE LONGITUDINAL ARQUITECTONICO E).- PLANTA DE AZOTEA ARQUITECTONICA F).- FACHADA C).- CORTE TRANSVERSAL ARQUITECTONICO COLUMNAS AL CENTRO EN TUBO DE 6" SEMIREJADO DE 23.18 MTRS. DE LONGITUD, PLANO ARQUITECTONICO ACABADOS CED 40 Y MONTENES 6" COL. 14 NOTAS: LAMINA SINTRO ALUM. RN 100 CANALON EN LAMINA GALVANIZADA COL. 18 Y HILERAS DE LAMINA TRASLUCIDA Y ASENTADO CON MORTERO CEMENTO-ARENA 4 HILADAS C).- PISOS DE CONCRETO PULIDO ARMADO CON MALLA ELECTROSOLDADA. 6X6 6-6 1:4 REFORZADO CON ESCALERILLA A CADA B).- MURO DE BLOCK SIN REPELLAR A PLOMO Y CONCRETO FC' 180 KG/CM2. SECCINADA EN LOSAS 3X3 MTRS. D).- LOSA DE CONCRETO ARMADO DE 0.10 Y TRABES 0.25X0.30 ARMADA CON ACERO A.R. SEGUN DISEÑO ESTRUCTURAL E).- ACABADO LOSA DE AZOTEA, EN LOSA INCLINADA Y PLANA UN FINO MORTERO DE CEMENTO-ARENA 1:3 A REGLA Y NIVEL. TERMINACION CON IMPERMEABILIZACION ACRILICA TIPO ACRIPTON COLOR BLANCO D. O. P. ALLENDE JUAREZ MORELOS GUERRERO N SUPERFICIE TERRENO: SUPERFICIE A CONST.: \A1;506.00 M2. \A1;678.67 M2. \A1;23.00 \A1;23.00 \A1;22.00 \A1;22.00 1:100 M AREAS COMUNES 2400 W. 1P-30 A 1P-30 A 11 16H-THW-8 AWG. 16N-THW-8 AWG. 22H-THW-10 AWG. 2-6 TF. 16T-25 MM. 22N-THW-10 AWG. 22T-19 MM. 11 CFE TR.25KVA MONOFASICO AZOTEA PA./BAÑOS DETALLE A
