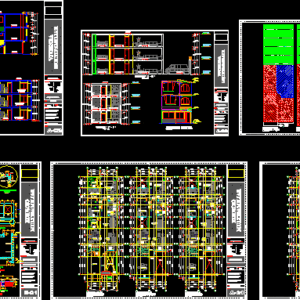

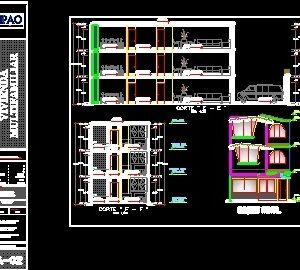

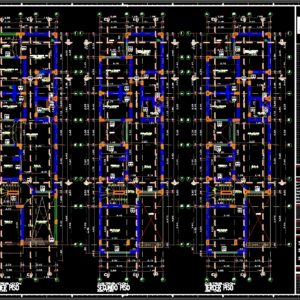

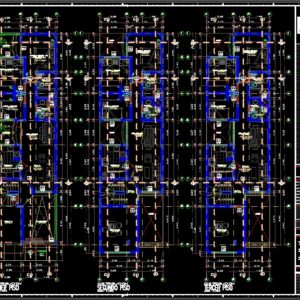

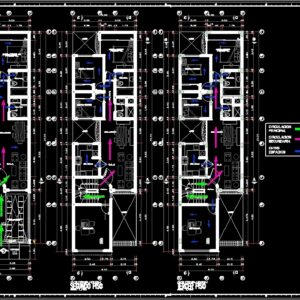

detailed Distribution entire project. The project was presented to college. It details that there will be spaces in 3-story multifamily, version Autocad Architecture

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

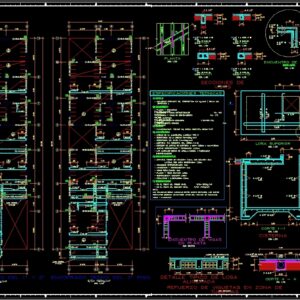

type, section, steel, level, table of columns, stirrup, n.t., cuts of foundation corrido, n.p.t. finished floor level, n.f.c. bottom level of foundation, n.f.z. Shoe bottom level, description, n.j. garden level, nomenclature, n.f.p. false floor level, n.f.f.c. bottom level false foundation, bent steel, longitudinal, esc. graph, note:, b – in case of not joining in the areas, indicated or the percentages specified, the same section., or consult the designer., first floor, foundation plane, staircase, foundation, cistern, folding detail of abutments, columns and beams, specified, carriers must be erected before the columns are emptied, the columns will be filled between jagged walls, the walls, industrially, – masonry unit, brick type iv, note :, technical specifications, – the bricks will be made of baked clay and manufactured, beams and lightened, sections of beams, temperature steel, typical detail of lightweight slab, in plan, meeting of beams, joist, area of ​​pipe, plant, esc. indicated, reinforcement of joists in piping area, cutting a – a, pipe, pvc, upper slab, see detail, meeting of walls, solid slab, sheet :, cad :, teacher :, students :, scale :, jjca, address :, course :, structures, revolledo velarde rene wiliam, lightened ceilings, sector, urbanization, district, province, department, freedom, building, flat, specialty :, architecture, apple, lot, wichanzao, hope, trujillo, multifamily, carbajal alvarado, janmarco junior, sevillano romero, marbin orlando, saltworks salinas, franz muller, white, door, window, goes, screen, distribution, passage, empty, sidewalk, cl., parquet floor, room, kitchen, shop, carport, dining room, garden, master, ss.hh ,, bedroom, ss.hh., second floor, study, hall, third floor, roof terrace, fourth floor, laundry, closet, balcony, front elevation, owner:, circulation, alvarado urtecho, felipe margarita, upao, private university antenor orrego, main circulation, circulation secondary, between spaces, elevated eternit tank, first level, second level, third level, parking, bathroom, entrance, elevations, housing, cuts and, roof, photographs, front view, right view, left view, living room, car -port, interior area, detail of first floor areas, detail of second floor areas, detail of third floor areas, column – shoe, foundation, work plane, ll ‘, p’ ‘, high trujillo sector a, high trujillo sector b, high future, pool, crockery, hill presidio, common passage, tsc, tec, education, other uses, commercial lot, public recreation, prop. third parties, other purposes, tsc, acequia, park, park iii, cei, public recreation area, psje comun, church sta ana, raymondi school, annex mpt, church jsud, lot a, library, municipal, tsc, park ii, spring iii, green area, av. Republic of Nicaragua, ca. Republic of Paraguay, av. peru, ca. Republic of Bolivia, Calle B, ca. to. perez, ca. dorrego, p.i. Hope, fraternity sector, s.p.c. services, communal, ca. the cypresses, ca. ciro alegria, ca. the pines, ca. Mary and. moyano, av. Argentina, ca. mayta capac, psje. Walnuts, ca. the laurels, ca. the roses, psje. the olive trees, ca. The tulips, ca. the dahlias, ca. the jasmine, ca. the gardenias, ca. the geraniums, ca. The magnolias, ca. the carnations, passage i, ca. the rubies, av. jose gabriel condorcanqui, ca. the olive trees, ca. the mallows, ca. the chiras, ca. the lilies, ca. the orchids, street the dahlias, psje. the lilacs, passage b, s.p.c., serv .com., commerce, community service, health, mothers club, pzm-za, convent, s. p. c., police post, church, municipality, s.p.c. club, of mothers, s.p.c. local, communal, public services, complementary, p.i. Maria Elena, Moyano, Spring II, p.i. wichanzao, p.i. spring, water and drain, s.p.c. eq., urb. salable, avenue indoamerica, av. indoamerica, av. great chimu, ca. barreyros, ca. juan lavalleja, av. jose gabriel condorcanqui, ca. Benito Juarez, ca. jose marti, ca. Los Angeles, CA. Santa Maria, ca. indoamerica, street d, psje. rumi, av. Jerusalem, ca. atlantide, ca. Gibraltar, ca. Jerusalen, CA Pacific, ca. Suez Canal, ca. Pacific, ca. aviation, av.jose gabriel condorcanqui, ca. huancavelica, street e, street to, street f, passage c, ca. the oaks, ca. atlantis, psje. Garcilazo de la Vega, ca. the cedars, ca. el salvador, av. rep of colombia, psj. San Francisco, ca. jose artigas, complementary public services, medical post, recreation, public, s. p.c, local communal, children, playground, s.p.c, grifo the posts, serv. pub. compl., serv. pub. complementary, serv.pub.compl., mini market, municipal garage, jerusalem sector, free village sector, p.i. ramiro priale, urbanization park, industrial, sub-station, electrical_aerea, public services, commercial vendibl

Raw text data extracted from CAD file:

+0.20 5 +0.20 5 XX \A1;0.20 \A1;.30 \A1;.25 \A1;0.15 \A1;.30 \A1;.30 \A1;0.185 \A1;.30 \A1;.25 \A1;0.185 \A1;.30 \A1;.15 \A1;.90 \A1;.30 \A1;.30 \A1;.30 \A1;.15 \A1;.40 \A1;.15 \A1;.15 \A1;.15 \A1;.40 \A1;0.125 \A1;0.125 \A1;.25 \A1;.25 \A1;0.80 \A1;0.10 \A1;0.10 \A1;.15 \A1;.60 \A1;.60 \A1;0.80 \A1;0.10 \A1;.15 \A1;.60 \A1;0.80 \A1;0.10 \A1;0.10 \A1;.15 \A1;.40 \A1;0.80 \A1;0.10 \A1;0.20 \A1;.15 \A1;.60 \A1;0.80 \A1;0.10 \A1;0.10 \A1;D=6Ø \A1;L=12Ø \A1;.25 \A1;0.90 \A1;.30 \A1;.25 \A1;0.185 \A1;0.10 \A1;.50 \A1;0.20 \A1;.30 \A1;.30 \A1;.15 \A1;.60 \A1;0.80 \A1;0.10 \A1;0.10 \A1;1.40 \A1;.30 \A1;.15 \A1;.90 \A1;0.185 \A1;.30 \A1;.85 \A1;0.375 \A1;.15 \A1;0.15 \A1;0.15 \A1;.85 \A1;0.375 \A1;.50 \A1;.30 \A1;.30 \A1;.30 \A1;.90 \A1;.30 \A1;.15 \A1;45° \A1;45° \A1;L \A1;Ø 1 2 3 9 10 15 20 30 40 50 60 70 80 10 0 20 30 40 50 60 70 80 10 0 20 30 40 50 1 2 3 4 5 6 7 8 9 10 20 30 40 50 55 55 15 C1 C2 (0.15x0.40) 6 Ø 1/2" TIPO SECCION ACERO NIVEL CUADRO DE COLUMNAS C4 ESTRIBO ESC. 1/20 1º, 2º, 3° 8 Ø 1/2" 4 @ 0.10 Rto. 1/4" 1 a 0.05 @ 0.20 a C/Ext. 4 @ 0.10 Rto. 1/4" 1 a 0.05 @ 0.20 a C/Ext. C3 (0.15x0.40) 4 @ 0.10 Rto. 1/4" 1 a 0.05 @ 0.20 a C/Ext. (0.15x0.40) 0.15 0.3999999999999546 0.15 0.15 0.15 0.3999999999999546 (0.15x0.30) 4 Ø 3/8" 8 Ø 1/2" 0.125 0.125 1º 4 @ 0.10 Rto. 1/4" 1 a 0.05 @ 0.20 a C/Ext. 1º, 2º, 3° 1º, 2º, 3° C5 C6 (0.15x0.55) 8 Ø 1/2" 1º, 2º, 3° 4 @ 0.10 Rto. 1/4" 1 a 0.05 @ 0.20 a C/Ext. 0.2499999999999545 0.2499999999999545 6 Ø 1/2" (0.25x0.25) 4 @ 0.10 Rto. 1/4" 1 a 0.05 @ 0.20 a C/Ext. 1º, 2º, 3° Ø3/8" @0.20 Ø3/8" @0.20 0.2500000000000228 0.8000000000000824 0.1000000000000085 0.0999999999999375 N.F.P. +0.10 0.1499999999999773 0.5999999999999659 ESC. 1/25 \A1;0.10 N.F.P. +0.10 0.5999999999999659 ESC. 1/25 0.8000000000000824 0.099999999999639 \A1;0.10 N.F.P. +0.10 ESC. 1/25 0.1499999999999773 0.5999999999999659 N.F.P. +0.10 N.T. 0.8000000000000824 0.0999999999999517 0.0999999999999375 \A1;0.10 CORTE 1-1 CORTE 2-2 CORTE 3-3 4 Ø 1/2" 1/4" 1a 0.05 Rto. @ 0.20 4 Ø 1/2" 1/4" 1a 0.05 Rto. @ 0.20 N.F.C. -0.90 N.F.C. -0.90 N.F.C. -0.90 \A1;0.10 ESC. 1/25 0.1499999999999773 0.3999999999999773 N.J. ±0.00 N.T. 0.8000000000000824 0.0999999999999517 0.1999999999999034 CORTE 4-4 N.F.C. -0.90 ESC. 1/25 0.1499999999999773 0.5999999999999659 N.F.P. +0.10 N.J. ±0.00 0.8000000000000824 0.0999999999999517 0.0999999999999375 \A1;0.10 CORTE 5-5 4 Ø 1/2" 1/4" 1a 0.05 Rto. @ 0.20 N.F.C. -0.90 ESC. 1/25 0.1499999999999773 0.6000000000000227 N.F.P. +0.10 N.P.T. ±0.00 0.8000000000000824 0.0999999999999517 0.0999999999999375 \A1;0.10 CORTE 6-6 4 Ø 1/2" 1/4" 1a 0.05 Rto. @ 0.20 N.F.C. -0.90 CORTES DE CIMIENTO CORRIDO ESC. 1/20 1.400000000000155 N.F.F.C. -2.30 N.P.T. NIVEL DE PISO TERMINADO N.F.C. NIVEL DE FONDO DE CIMIENTO N.F.Z. NIVEL DE FONDO DE ZAPATA DESCRIPCION N.J. NIVEL DE JARDIN NOMENCLATURA N.F.P. NIVEL DE FALSO PISO N.F.F.C. NIVEL DE FONDO DE FALSO CIMIENTO 0.9 TRAMO: 1º ESC. 1/20 1 2 3 4 5 5 0.25 5 Ø 3/8" @ 0.30 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 0.1 \A1;0.05 \A1;0.10 N.P.T. +0.15 N.P.T. +0.15 6 N.F.C. -0.90 0.5 0.3 0.15 0.9 Ø 3/8" @ 0.20 0.3 0.3 5 6 Ø 3/8" VAN AL TRAMO SIGUIENTE 5 7 8 9 0.3 0.8500000000000455 5 0.15 0.15 0.15 6 Ø 3/8" VIENEN DEL TRAMO SIGUIENTE 6 Ø 3/8" VAN AL TRAMO SIGUIENTE 0.15 0.8500000000000455 5 6 0.4999999999999545 TRAMO: 2º, 5° ESC. 1/20 DOBLADO DEL ACERO Ø D(cm) L(cm) 20 3/8" 8 6 15 5/8" 10 25 1/2" D=6Ø 5 \A1;Ø LONGUITUDINAL ESC. GRAFICA NOTA : B - EN CASO DE NO EMPALMARSE EN LAS ZONAS A - NO EMPALMAR MAS DEL 50% DEL AREA TOTAL EN AUMENTAR LA LONGITUD DE EMPALME EN UN 70% INDICADAS O LOS PORCENTAJES ESPECIFICADOS UNA MISMA SECCION. O CONSULTAR AL PROYECTISTA. ESCALERA E-1 ESC. 1/20 ESCALERA E-1 ESC. 1/20 S/C = 200 Kg/m² TRAMO: 4º, 7° ESC. 1/20 1 2 3 4 5 5 0.25 5 Ø 3/8" @ 0.30 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 6 0.3 0.15 0.9 Ø 3/8" @ 0.20 0.3 0.3000000000000455 5 6 Ø 3/8" VAN AL TRAMO SIGUIENTE Ø 3/8" @ 0.20 0.1999999999999545 VCH-02 0.3 5 0.9000000000037744 0.2999999999998181 0.15 VCH-02 Ø 3/8" @ 0.20 0.1999999999999545 Ø 3/8" @ 0.20 5 13 ESC. 1/20 TRAMO: 3º, 6° 15 0.25 12 14 10 9 11 0.1499999999999545 0.2961111111110767 5 6 Ø 3/8" VIENEN DEL TRAMO SIGUIENTE Ø 3/8" @ 0.20 5 PRIMER PISO PLANO DE CIMENTACION esc. 1/50 N.F.P. +0.10 N.F.P. +0.10 N.F.P. +0.10 N.F.P. +0.10 N.F.P. +0.10 N.F.P. +0.10 N.F.P. +0.10 N.J. ±0.00 N.J. ±0.00 N.F.P. +0.10 N.F.P. +0.10 N.P.T. ±0.00 C4 C4 C4 C4 C4 C4 C4 C1 C4 C2 C3 C2 C2 C2 C3 C3 C3 C3 C1 C1 C1 C1 C1 C1 C1 C1 C5 C5 C5 C2 C1 C4 C4 C4 C4 C6 Ø 1/2" @ 0.15 Ø 1/2" @ 0.15 Z1 1.600000000000023 0.9999999999999716 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4 4 4 4 4 4 4 4 4 4 2 2 3 3 3 3 2 2 5 5 5 5 2 2 2 2 2 2 2 2 2 2 2 2 2 2 6 6 5 5 3 3 3 3 3 3 3 3 3 3 3 3 3 3 N.F.P. +0.10 h=0.60 3 3 5 5 3 3 C4 2.324999999999932 5 0.3999999999999773 1.050000000000068 1.974999999999909 2.575000000000045 0.9000000000002046 2.374999999999886 A C E G A D F G B B' 0.1499999999998636 B 2.024999999999686 3.400475310423726 2.550000000000011 0.2500000000000284 1.849999999999916 0.2500000000000284 3.199524689576471 2.600000000000058 3.624999999999993 3.675475310423423 2.500000000000011 2.050475310423508 2.349524689576448 3.199524689576471 1.250000000000057 0.3500000000000298 2.274999999999963 2.350000000000001 0.25 1 2 4 5 6 8 6' 10 10' 11 5' 5.999999999999886 5 1 2' 4 5 6 7 9 11 5 1' 3 ESCALERA CIMIENTO DE 5.999999999999886 CISTERNA N.P.T. -1.85 DETALLE DE DOBLADO DE ESTRIBOS DE COLUMNAS Y VIGAS ESC. GRAFICA ESPECIFICADO 5 5 L ESPECIFICADO 2.5 6.5 1/4" Ø 4 10 3/8" D(cm) L(cm) Ø D=4Ø \A1;2.33 \A1;.25 \A1;.40 \A1;1.05 \A1;2.58 \A1;.90 \A1;.15 \A1;2.03 \A1;3.40 \A1;2.55 \A1;.25 \A1;1.85 \A1;.25 \A1;3.20 \A1;2.60 \A1;3.63 \A1;3.68 \A1;2.50 \A1;2.05 \A1;2.35 \A1;3.20 \A1;1.25 \A1;.35 \A1;2.28 \A1;2.35 \A1;.25 \A1;6.00 \A1;20.00 \A1;20.00 \A1;6.00 \A1;1.60 \A1;1.00 \A1;1.98 \A1;2.38 \A1;6.00 \A1;20.00 \A1;2.275 \A1;2.35 \A1;3.20 \A1;2.60 \A1;3.625 \A1;3.675 \A1;2.35 \A1;3.20 \A1;1.25 \A1;1.35 \A1;6.00 \A1;20.00 \A1;2.575 \A1;0.40 \A1;1.05 \A1;2.575 \A1;0.90 \A1;0.15 \A1;3.40 \A1;2.55 \A1;2.50 \A1;2.05 \A1;1.98 \A1;2.375 \A1;3.625 \A1;0.80 \A1;0.65 \A1;0.65 \A1;0.65 \A1;0.65 \A1;0.85 \A1;0.65 \A1;0.65 \A1;0.75 \A1;0.95 \A1;0.65 \A1;0.80 \A1;1.10 \A1;0.20 \A1;0.15 \A1;0.15 \A1;0.35 \A1;0.15 \A1;0.20 \A1;0.15 \A1;0.15 \A1;0.40 \A1;0.20 \A1;0.15 \A1;0.25 \A1;0.15 \A1;0.30 \A1;0.30 \A1;0.10 \A1;0.10 \A1;0.15 \A1;0.20 \A1;0.10 \A1;0.10 \A1;0.10 \A1;0.20 \A1;0.15 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.80 \A1;0.20 \A1;0.35 \A1;0.35 \A1;0.35 \A1;0.35 \A1;0.60 \A1;0.60 \A1;0.75 \A1;0.95 \A1;0.65 \A1;0.80 \A1;1.10 \A1;3.625 \A1;0.80 \A1;2.575 \A1;0.40 \A1;1.05 \A1;2.575 \A1;0.90 \A1;2.375 \A1;0.15 \A1;2.275 \A1;2.35 \A1;3.20 \A1;2.60 \A1;3.625 \A1;3.675 \A1;2.35 \A1;3.20 \A1;1.25 \A1;1.35 \A1;6.00 \A1;20.00 \A1;20.00 \A1;6.00 \A1;0.65 \A1;0.65 \A1;0.65 \A1;0.65 \A1;0.85 \A1;0.65 \A1;0.65 \A1;1.98 \A1;3.40 \A1;2.55 \A1;2.50 \A1;2.05 \A1;0.65 \A1;0.80 \A1;0.15 \A1;0.10 \A1;0.60 \A1;0.10 \A1;0.10 \A1;0.15 \A1;0.20 \A1;2.00 \A1;0.20 \A1;0.20 \A1;1.25 \A1;0.20 \A1;0.20 \A1;0.60 \A1;0.30 \A1;0.20 \A1;0.60 \A1;0.30 \A1;0.25 \A1;0.25 \A1;0.20 \A1;0.20 \A1;0.15 \A1;0.30 \A1;0.15 \A1;1.65 \A1;0.20 \A1;0.30 \A1;0.30 \A1;1.20 \A1;0.30 \A1;0.30 \A1;45º D) ALBAÑILERIA - VIGAS PERALTADAS= 4cm - ARRIOSTRES Y CONFINAMIENTO= 2cm - ZAPATAS: FONDO SIN SOLADO= 7.5cm, CON SOLADO= 5cm E) RECUBRIMIENTOS - RESISTENCIA DEL MURO F'm=45kg/cm² PORTANTES DEBERAN LEVANTARSE ANTES DEL VACIADO DE COLUMNAS, LAS COLUMNAS SERAN LLENADAS ENTRE MUROS DENTADOS, LOS MUROS - EN EL TECHO DEL PRIMER NIVEL S/C= 200Kg/m² LATERAL CON CARA ENCOFRADA= 7.5cm - JUNTAS HORIZONTALES Y VERTICALES= 2.00cm INDUSTRIALMENTE - MORTERO: P1C (CEMENTO, CAL, ARENA 1:1:4) - RESISTENCIA DE LA UNIDAD F'b=130kg/cm² - UNIDAD DE LA ALBAÑILERIA, LADRILLO TIPO IV NOTA: F) SOBRECARGA - ESCALERAS Y ALIGERADOS= 2.5cm - PLACAS Y VIGAS CHATAS= 2.5cm - COLUMNAS ESTRUCTURALES= 4cm ESPECIFICACIONES TECNICAS - Fy=4200kg/cm² (GRADO 60, NORMA INDECOPI, ASTMA-615) - CIMIENTO CEMENTO-HORMIGON 1:10+30% P.G. (Tmax=6") - CAPACIDAD PORTANTE DEL TERRENO Ot= 2.5 kg/cm² ( GRAVA MAL GRADUADA ) C) ACERO B) CONCRETO A) SUELO - LOS LADRILLOS SERAN DE ARCILLA COCIDA Y FABRICADAS - SOBRECIMIENTO ARMADO= 2.5cm - EN EL TECHO DEL SEGUNDO NIVEL S/C= 150Kg/m² - PLACAS Y ESCALERAS f'c= 210 Kg/cm² - COLUMNAS Y VIGAS ESTRUCTURALES f'c= 210 Kg/cm² - COLUMNAS Y VIGAS DE CONFINAMIENTO f'c= 175 Kg/cm² - LOSA ALIGERADA f'c= 210 Kg/cm² - SOBRECIMIENTO ARMADO f'c= 175 Kg/cm² - ESPESOR DE JUNTAS DE MORTERO: e min= 0.90cm e max=1.50cm VIGAS Y ALIGERADOS C1 C2 C3 C2 C3 C3 C3 C3 C1 C1 C1 C1 C1 C1 C1 C1 C5 C5 C5 C2 C1 C4 C4 C4 C4 C6 C4 2.574999999999953 0.4000000000000199 1.049999999999997 1.97499999999998 2.575000000000088 0.9000000000001762 2.374999999999957 A C E G A D F G B 0.1499999999998636 B 2.274999999999686 3.400475310423722 2.550000000000011 2.349999999999973 3.199524689576473 2.600000000000058 3.624999999999993 3.675475310423423 2.500000000000014 2.050475310423508 2.349524689576448 3.199524689576471 1.250000000000057 1.350000000000001 1 2 4 5 6 8 10 11 5.99999999999995 5 1 4 5 6 7 9 11 5 3 5.99999999999995 3.624999999999993 2 0.7999999999999998 0.6500000000000341 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6500000000000341 0.6500000000000341 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6500000000000341 1Ø1/2" 0.8500000000000014 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6500000000000341 0.6500000000000341 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.7500000000000355 0.9500000000000313 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6500000000000341 1Ø1/2" 1Ø3/8" 1Ø3/8" 0.7999999999999972 1.100000000000001 1Ø1/2" A 8V B 7V C 5V D 11V B 3V B 5V VCH-01 (0.40x0.20) VCH-01 VCH-02 V-01 V-02 V-02 V-02 V-01 V-02 (0.15x0.20) V-02 V-01 (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) VCH-02 (0.25x0.20) V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 VCH-01 (0.40x0.20) (0.15x0.20) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 (0.15x0.35) 1/4" 1 a 0.05, 4 @ 0.10, Rto. @ 0.20 En C/Ext. ESC. 1/20 VCH-02 ESC. 1/20 V-02 1/4" 1 a 0.05, 5 @ 0.10, Rto. @ 0.20 En C/Ext. VCH-01 ESC. 1/20 1/4" 1 a 0.05, 4 @ 0.10, Rto. @ 0.20 En C/Ext. 0.2000000000000227 0.1500000000000455 0.05 4 Ø 1/2" 1/4" 1 a 0.05, 4 @ 0.10, Rto. @ 0.20 En C/Ext. SECCIONES DE VIGAS ESC. 1/20 4 Ø 1/2" 0.05 0.1500000000000455 0.3500000000000227 V-01 ESC. 1/20 0.05 0.1500000000000455 0.2000000000000227 4 Ø 1/2" 0.15 0.1500000000000455 0.4 0.2000000000000227 0.1500000000000455 0.05 6 Ø 1/2" 0.25 V-02 V-02 0.1499999999999773 0.2999999999997272 0.1000000000000455 0.1000000000000455 0.1000000000000455 0.3000000000000114 Ø 1/4" @ 0.25 ACERO DE TEMPERATURA 0.1000000000000568 0.1000000000000455 0.1499999999992951 \A1;0.05 0.1999999999992497 DETALLE TIPICO DE LOSA ALIGERADA ESC. 1/10 ESC. GRAFICA EN PLANTA 0.3500000000000227 0.3500000000000796 0.3499999999999943 0.3499999999999659 ENCUENTRO DE VIGAS 5 VIGUETA VIGUETA ZONA DE TUBERIA Ø 3/8" ESC. 1/20 PLANTA \A1;0.05 0.1499999999992951 0.2000000000000512 VIGUETA ESC. INDICADA REFUERZO DE VIGUETAS EN ZONA DE TUBERIAS 0.2000000000000455 0.2000000000000455 1 Ø 3/8" EN CADA 1 Ø 3/8" EN CADA VIGUETA 2 Ø 3/8" 0.7999999999997898 0.1999999999992497 CORTE A - A ESC. 1/10 TUBO PVC A A V-02 V-02 G H E 0.5999999999999996 0.5999999999999996 C1 C2 C3 C2 C3 C3 C3 C3 C1 C1 C1 C1 C1 C1 C1 C1 C1 C5 C5 C2 C1 C4 C4 C4 C4 C6 C4 2.57499999999996 0.4000000000000057 1.050000000000011 1.974999999999966 2.575000000000102 0.9000000000001762 2.374999999999943 A C E G A D F G B 0.1499999999998636 B 2.274999999999686 3.400475310423722 2.550000000000011 2.349999999999973 3.199524689576471 2.600000000000058 3.624999999999992 3.675475310423423 2.500000000000014 2.050475310423508 2.349524689576448 3.199524689576473 1.250000000000057 1.350000000000001 1 2 4 5 6 8 10 11 5.999999999999943 5 1 4 5 6 7 9 11 5 3 5.999999999999943 3.624999999999993 2 0.7999999999999998 0.6500000000000341 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6500000000000341 0.6500000000000341 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6500000000000341 1Ø1/2" 0.8499999999999943 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6500000000000341 0.6500000000000341 1Ø3/8" 1Ø1/2" 0.7500000000000284 0.9500000000000455 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6500000000000341 1Ø1/2" 0.799999999999983 1.099999999999994 1Ø1/2" A 8V B 7V C 5V D 11V B 3V B 5V VCH-01 (0.40x0.20) VCH-01 VCH-02 V-01 V-02 V-02 V-02 V-01 V-02 (0.15x0.20) V-01 V-01 (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.40x0.20) VCH-02 (0.25x0.20) V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 VCH-01 VCH-01 (0.40x0.20) (0.15x0.20) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 (0.15x0.35) V-02 V-02 V-02 V-02 VCH-02 1Ø3/8" 1Ø1/2" 1Ø3/8" 0.6500000000000341 0.799999999999983 VCH-01 (0.40x0.20) VCH-01 (0.40x0.20) 1Ø3/8" ENCOFRADO TECHO DEL 1º Y 2° PISO ESC. 1/50 S/C= 200Kg/m² ENCOFRADO TECHO DEL 3º PISO ESC. 1/50 S/C= 150Kg/m² CISTERNA ESC. 1/20 Ø 3/8" @ 0.30 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 0.15 0.2999999999999545 0.15 1.650000000000046 0.2 0.2999999999999773 0.2999999999999091 1.200000000000034 0.3000000000000114 0.2999999999999887 45º \A1;0.10 0.15 ESC. 1/20 CORTE 1-1 0.1 0.6000000000000001 0.1 5 N.F.C. -2.45 N.P.T. ±0.00 0.15 ESC. 1/20 LOSA SUPERIOR Ø 3/8" @ 0.30 Ø 3/8" @ 0.20 Ø 3/8" Ø 3/8" 1 0.1999999999999886 1.999999999999943 0.1999999999999886 0.2 1.25 0.2 0.1999999999999886 0.6000000000000455 0.3000000190911578 Ø 3/8" @ 0.30 Ø 3/8" @ 0.20 1 0.2 0.6000000000000001 0.3 VER DETALLE 0.25 0.25 ENCUENTRO DE MUROS ESC. 1/20 EN PLANTA 4 Ø 1/2" 0.2 0.1999999999999318 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 1Ø1/2" V-02 V-02 Losa Maciza h=0.20 Losa Maciza h=0.20 Losa Maciza h=0.20 Losa Maciza h=0.20 Losa Maciza h=0.20 (0.40x0.20) VCH-01 (0.15x0.35) (0.15x0.35) \A1;2.575 \A1;0.40 \A1;1.05 \A1;2.575 \A1;0.90 \A1;2.375 \A1;0.15 \A1;2.275 \A1;3.40 \A1;2.55 \A1;2.35 \A1;3.20 \A1;2.60 \A1;3.625 \A1;3.675 \A1;2.50 \A1;2.05 \A1;2.35 \A1;3.20 \A1;1.25 \A1;1.35 \A1;6.00 \A1;20.00 \A1;20.00 \A1;6.00 \A1;3.625 \A1;0.80 \A1;.65 \A1;.65 \A1;.65 \A1;.65 \A1;.85 \A1;.65 \A1;.65 \A1;.75 \A1;.95 \A1;.65 \A1;.80 \A1;1.10 \A1;0.20 \A1;0.15 \A1;0.15 \A1;0.35 \A1;0.15 \A1;0.20 \A1;.15 \A1;0.15 \A1;.40 \A1;0.20 \A1;0.15 \A1;.25 \A1;.15 \A1;0.30 \A1;0.30 \A1;0.10 \A1;0.10 \A1;0.15 \A1;0.20 \A1;.35 \A1;.35 \A1;.35 \A1;.35 \A1;.20 \A1;0.15 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.80 \A1;0.20 \A1;.60 \A1;.60 \A1;2.575 \A1;0.40 \A1;1.05 \A1;2.575 \A1;0.90 \A1;2.375 \A1;0.15 \A1;2.275 \A1;3.40 \A1;2.55 \A1;2.35 \A1;3.20 \A1;2.60 \A1;3.625 \A1;3.675 \A1;2.50 \A1;2.05 \A1;2.35 \A1;3.20 \A1;1.25 \A1;1.35 \A1;6.00 \A1;20.00 \A1;20.00 \A1;6.00 \A1;3.625 \A1;0.80 \A1;.65 \A1;.65 \A1;.65 \A1;.65 \A1;.85 \A1;.65 \A1;.65 \A1;.75 \A1;.95 \A1;.65 \A1;.80 \A1;1.10 \A1;.65 \A1;.80 \A1;.15 \A1;0.30 \A1;0.15 \A1;1.65 \A1;0.20 \A1;.30 \A1;.30 \A1;1.20 \A1;.30 \A1;.30 \A1;0.15 \A1;.10 \A1;.60 \A1;.10 \A1;.10 \A1;0.15 \A1;.20 \A1;2.00 \A1;.20 \A1;.20 \A1;1.25 \A1;.20 \A1;.20 \A1;.60 \A1;.30 \A1;.20 \A1;.60 \A1;.30 \A1;.25 \A1;.25 \A1;.20 \A1;.20 \A1;1.98 \A1;0.10 \A1;0.10 \A1;0.10 \A1;1.98 \A1;45º 1/4" 1 a 0.05, 4 @ 0.10, Rto. @ 0.20 En C/Ext. ESC. 1/20 VCH-02 ESC. 1/20 V-02 1/4" 1 a 0.05, 5 @ 0.10, Rto. @ 0.20 En C/Ext. VCH-01 ESC. 1/20 1/4" 1 a 0.05, 4 @ 0.10, Rto. @ 0.20 En C/Ext. 0.2000000000000242 0.1500000000000469 0.05 4 Ø 1/2" 1/4" 1 a 0.05, 4 @ 0.10, Rto. @ 0.20 En C/Ext. SECCIONES DE VIGAS ESC. 1/20 4 Ø 1/2" 0.05 0.1500000000000455 0.3500000000000227 V-01 ESC. 1/20 0.05 0.1500000000000455 0.2000000000000227 4 Ø 1/2" 0.15 0.1500000000000455 0.4 0.2000000000000242 0.1500000000000469 0.05 6 Ø 1/2" 0.25 0.1499999999999545 0.25 0.25 ENCUENTRO DE MUROS ESC. 1/20 EN PLANTA 4 Ø 1/2" 0.2 0.1999999999999545 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 D) ALBAÑILERIA - VIGAS PERALTADAS= 4cm - ARRIOSTRES Y CONFINAMIENTO= 2cm - ZAPATAS: FONDO SIN SOLADO= 7.5cm, CON SOLADO= 5cm E) RECUBRIMIENTOS - RESISTENCIA DEL MURO F'm=45kg/cm² PORTANTES DEBERAN LEVANTARSE ANTES DEL VACIADO DE COLUMNAS, LAS COLUMNAS SERAN LLENADAS ENTRE MUROS DENTADOS, LOS MUROS - EN EL TECHO DEL PRIMER NIVEL S/C= 200Kg/m² LATERAL CON CARA ENCOFRADA= 7.5cm - JUNTAS HORIZONTALES Y VERTICALES= 2.00cm INDUSTRIALMENTE - MORTERO: P1C (CEMENTO, CAL, ARENA 1:1:4) - RESISTENCIA DE LA UNIDAD F'b=130kg/cm² - UNIDAD DE LA ALBAÑILERIA, LADRILLO TIPO IV NOTA: F) SOBRECARGA - ESCALERAS Y ALIGERADOS= 2.5cm - PLACAS Y VIGAS CHATAS= 2.5cm - COLUMNAS ESTRUCTURALES= 4cm ESPECIFICACIONES TECNICAS - Fy=4200kg/cm² (GRADO 60, NORMA INDECOPI, ASTMA-615) - CIMIENTO CEMENTO-HORMIGON 1:10+30% P.G. (Tmax=6") - CAPACIDAD PORTANTE DEL TERRENO Ot= 2.5 kg/cm² ( GRAVA MAL GRADUADA ) C) ACERO B) CONCRETO A) SUELO - LOS LADRILLOS SERAN DE ARCILLA COCIDA Y FABRICADAS - SOBRECIMIENTO ARMADO= 2.5cm - EN EL TECHO DEL SEGUNDO NIVEL S/C= 150Kg/m² - PLACAS Y ESCALERAS f'c= 210 Kg/cm² - COLUMNAS Y VIGAS ESTRUCTURALES f'c= 210 Kg/cm² - COLUMNAS Y VIGAS DE CONFINAMIENTO f'c= 175 Kg/cm² - LOSA ALIGERADA f'c= 210 Kg/cm² - SOBRECIMIENTO ARMADO f'c= 175 Kg/cm² - ESPESOR DE JUNTAS DE MORTERO: e min= 0.90cm e max=1.50cm VIGAS Y ALIGERADOS ESC. 1/20 LOSA SUPERIOR Ø 3/8" @ 0.30 Ø 3/8" @ 0.20 Ø 3/8" Ø 3/8" 1 0.2 1.999999999999909 0.2 0.2 1.25 0.2 0.2 0.6000000000000455 0.3000000190911578 Ø 3/8" @ 0.30 Ø 3/8" @ 0.20 0.2 0.6000000000000001 0.3 VER DETALLE CISTERNA ESC. 1/20 Ø 3/8" @ 0.30 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 0.15 0.2999999999999545 0.15 1.650000000000046 0.2 0.2999999999999545 0.2999999999999091 1.200000000000045 0.3 0.3 45º \A1;0.10 0.15 ESC. 1/20 CORTE 1-1 0.1 0.6000000000000001 0.1 5 N.F.C. -2.45 N.P.T. ±0.00 0.15 ESC. GRAFICA EN PLANTA 0.3500000000000227 0.3500000000001364 0.3499999999999659 0.3499999999999659 ENCUENTRO DE VIGAS 5 VIGUETA VIGUETA ZONA DE TUBERIA Ø 3/8" ESC. 1/20 PLANTA \A1;0.05 0.1499999999992951 0.2000000000000682 VIGUETA ESC. INDICADA REFUERZO DE VIGUETAS EN ZONA DE TUBERIAS 0.2000000000000455 0.2000000000000455 1 Ø 3/8" EN CADA 1 Ø 3/8" EN CADA VIGUETA 2 Ø 3/8" 0.7999999999997954 0.1999999999992497 CORTE A - A ESC. 1/10 TUBO PVC A A \A1;.20 \A1;0.15 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.80 \A1;0.20 \A1;0.05 0.1499999999992951 0.2000000000000682 VIGUETA 0.2000000000000455 0.2000000000000455 1 Ø 3/8" EN CADA 1 Ø 3/8" EN CADA VIGUETA 2 Ø 3/8" 0.7999999999997954 0.1999999999992497 CORTE A - A ESC. 1/10 TUBO PVC 5 VIGUETA VIGUETA ZONA DE TUBERIA Ø 3/8" ESC. 1/20 PLANTA A A ESC. GRAFICA EN PLANTA 0.3500000000000227 0.3500000000001364 0.3499999999999659 0.3499999999999659 ENCUENTRO DE VIGAS C1 C2 C3 C2 C3 C3 C3 C3 C1 C1 C1 C1 C1 C1 C1 C1 C5 C5 C5 C2 C1 C4 C4 C4 C4 C6 C4 2.574999999999932 0.3999999999999773 1.050000000000068 1.974999999999909 2.575000000000045 0.9000000000002046 2.374999999999886 A C E G A D F G B 0.1499999999998636 B 2.274999999999686 3.400475310423719 2.550000000000011 2.349999999999973 3.199524689576471 2.600000000000058 3.624999999999993 3.675475310423423 2.500000000000014 2.050475310423508 2.349524689576448 3.199524689576471 1.250000000000057 1.350000000000001 1 2 4 5 6 8 10 11 5.999999999999886 5 1 4 5 6 7 9 11 5 3 5.999999999999886 3.624999999999993 2 0.7999999999999972 0.6499999999999773 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6499999999999773 0.6499999999999773 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6499999999999773 1Ø1/2" 0.849999999999909 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.650000000000091 0.6499999999999773 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.7500000000001137 0.9500000000000455 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6499999999999773 1Ø1/2" 1Ø3/8" 1Ø3/8" 0.7999999999999545 1.100000000000023 1Ø1/2" A 8V B 7V C 5V D 11V B 3V B 5V VCH-01 (0.40x0.20) VCH-01 VCH-02 V-01 V-02 V-02 V-02 V-01 V-02 (0.15x0.20) V-02 V-01 (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) VCH-02 (0.25x0.20) V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 VCH-01 (0.40x0.20) (0.15x0.20) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 (0.15x0.35) V-02 V-02 0.2999999999997272 0.1000000000000455 0.1000000000000455 0.1000000000000455 0.3 Ø 1/4" @ 0.25 ACERO DE TEMPERATURA 0.1000000000000682 0.1000000000000455 0.1499999999992951 \A1;0.05 0.1999999999992497 DETALLE TIPICO DE LOSA ALIGERADA ESC. 1/10 V-02 V-02 G H E 0.6000000000000014 0.6000000000000014 C1 C2 C3 C2 C3 C3 C3 C3 C1 C1 C1 C1 C1 C1 C1 C1 C1 C5 C5 C2 C1 C4 C4 C4 C4 C6 C4 2.574999999999932 0.3999999999999773 1.050000000000068 1.974999999999909 2.575000000000159 0.9000000000002046 2.374999999999886 A C E G A D F G B 0.1499999999998636 B 2.274999999999686 3.400475310423722 2.550000000000011 2.349999999999973 3.199524689576471 2.600000000000058 3.624999999999993 3.675475310423423 2.500000000000014 2.050475310423508 2.349524689576448 3.199524689576471 1.250000000000057 1.350000000000001 1 2 4 5 6 8 10 11 5.999999999999886 5 1 4 5 6 7 9 11 5 3 5.999999999999886 3.624999999999993 2 0.7999999999999972 0.6499999999999773 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6499999999999773 0.6499999999999773 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6499999999999773 1Ø1/2" 0.8500000000000227 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.650000000000091 0.6499999999999773 1Ø3/8" 1Ø1/2" 0.7500000000001137 0.9500000000000455 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6499999999999773 1Ø1/2" 0.7999999999999545 1.100000000000023 1Ø1/2" A 8V B 7V C 5V D 11V B 3V B 5V VCH-01 (0.40x0.20) VCH-01 VCH-02 V-01 V-02 V-02 V-02 V-01 V-02 (0.15x0.20) V-01 V-01 (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.40x0.20) VCH-02 (0.25x0.20) V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 VCH-01 VCH-01 (0.40x0.20) (0.15x0.20) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 (0.15x0.35) V-02 V-02 V-02 V-02 VCH-02 1Ø3/8" 1Ø1/2" 1Ø3/8" 0.650000000000091 0.7999999999999545 VCH-01 (0.40x0.20) VCH-01 (0.40x0.20) 1Ø3/8" ENCOFRADO TECHO DEL 1º Y 2° PISO ESC. 1/50 S/C= 200Kg/m² ENCOFRADO TECHO DEL 3º PISO ESC. 1/50 S/C= 150Kg/m² 1Ø1/2" V-02 V-02 Losa Maciza h=0.20 Losa Maciza h=0.20 Losa Maciza h=0.20 Losa Maciza h=0.20 Losa Maciza h=0.20 (0.40x0.20) VCH-01 (0.15x0.35) (0.15x0.35) \A1;2.50 \A1;2.05 \A1;2.35 \A1;3.20 \A1;1.25 \A1;1.35 \A1;6.00 \A1;20.00 \A1;20.00 \A1;6.00 \A1;3.625 \A1;0.80 \A1;.65 \A1;.65 \A1;.65 \A1;.65 \A1;.85 \A1;.65 \A1;.65 \A1;.75 \A1;.95 \A1;.65 \A1;.80 \A1;1.10 \A1;.60 \A1;.60 \A1;2.575 \A1;0.40 \A1;1.05 \A1;2.575 \A1;0.90 \A1;2.375 \A1;0.15 \A1;2.275 \A1;3.40 \A1;2.55 \A1;2.35 \A1;3.20 \A1;2.60 \A1;3.625 \A1;3.675 \A1;2.50 \A1;2.05 \A1;2.35 \A1;3.20 \A1;1.25 \A1;1.35 \A1;6.00 \A1;20.00 \A1;20.00 \A1;6.00 \A1;3.625 \A1;0.80 \A1;2.575 \A1;0.40 \A1;1.05 \A1;2.575 \A1;0.90 \A1;2.375 \A1;0.15 \A1;2.275 \A1;3.40 \A1;2.55 \A1;2.35 \A1;3.20 \A1;2.60 \A1;3.625 \A1;3.675 \A1;.65 \A1;.65 \A1;.65 \A1;.65 \A1;.85 \A1;.65 \A1;.65 \A1;.75 \A1;.95 \A1;.65 \A1;.80 \A1;1.10 \A1;.65 \A1;.80 \A1;1.98 \A1;1.98 0.2999999999997272 0.1000000000000455 0.1000000000000455 0.1000000000000455 0.3 Ø 1/4" @ 0.25 ACERO DE TEMPERATURA 0.1000000000000682 0.1000000000000455 0.1499999999992951 \A1;0.05 0.1999999999992497 DETALLE TIPICO DE LOSA ALIGERADA ESC. 1/10 ESC. 1/50 S/C= 150Kg/m² \A1;0.30 \A1;0.30 \A1;0.10 \A1;0.10 \A1;0.15 \A1;0.20 \A1;0.10 \A1;0.10 \A1;0.10 \A1;0.30 \A1;0.30 \A1;0.10 \A1;0.10 \A1;0.15 \A1;0.20 \A1;0.10 \A1;0.10 \A1;0.10 0.2999999999997272 0.1000000000000455 0.1000000000000455 0.1000000000000455 0.3 Ø 1/4" @ 0.25 ACERO DE TEMPERATURA 0.1000000000000682 0.1000000000000455 0.1499999999992951 \A1;0.05 0.1999999999992497 DETALLE TIPICO DE LOSA ALIGERADA ESC. 1/10 \A1;0.30 \A1;0.30 \A1;0.10 \A1;0.10 \A1;0.15 \A1;0.20 \A1;0.10 \A1;0.10 \A1;0.10 0.2999999999997272 0.1000000000000455 0.1000000000000455 0.1000000000000455 0.3 Ø 1/4" @ 0.25 ACERO DE TEMPERATURA 0.1000000000000682 0.1000000000000455 0.1499999999992951 \A1;0.05 0.1999999999992497 DETALLE TIPICO DE LOSA ALIGERADA ESC. 1/10 C1 C2 C3 C2 C3 C3 C3 C3 C1 C1 C1 C1 C1 C1 C1 C1 C1 C5 C5 C2 C1 C4 C4 C4 C4 C6 C4 2.574999999999932 0.3999999999999773 1.050000000000068 1.974999999999909 2.575000000000159 0.9000000000002046 2.374999999999886 A C E G A D F G B 0.1499999999998636 B 2.274999999999686 3.400475310423722 2.550000000000011 2.349999999999973 3.199524689576471 2.600000000000058 3.624999999999993 3.675475310423423 2.500000000000014 2.050475310423508 2.349524689576448 3.199524689576471 1.250000000000057 1.350000000000001 1 2 4 5 6 8 10 11 5.999999999999886 5 1 4 5 6 7 9 11 5 3 5.999999999999886 3.624999999999993 2 0.7999999999999972 0.6499999999999773 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6499999999999773 0.6499999999999773 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6499999999999773 1Ø1/2" 0.8500000000000227 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.650000000000091 0.6499999999999773 1Ø3/8" 1Ø1/2" 0.7500000000001137 0.9500000000000455 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6499999999999773 1Ø1/2" 0.7999999999999545 1.100000000000023 1Ø1/2" A 8V B 7V C 5V D 11V B 3V B 5V VCH-01 (0.40x0.20) VCH-01 VCH-02 V-01 V-02 V-02 V-02 V-01 V-02 (0.15x0.20) V-01 V-01 (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.40x0.20) VCH-02 (0.25x0.20) V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 VCH-01 VCH-01 (0.40x0.20) (0.15x0.20) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 (0.15x0.35) V-02 V-02 V-02 V-02 VCH-02 1Ø3/8" 1Ø1/2" 1Ø3/8" 0.650000000000091 0.7999999999999545 VCH-01 (0.40x0.20) 1Ø3/8" ENCOFRADO TECHO DEL 3º PISO 1Ø1/2" V-02 V-02 Losa Maciza h=0.20 Losa Maciza h=0.20 (0.15x0.35) ESC. 1/50 S/C= 150Kg/m² \A1;.35 \A1;.35 \A1;.35 \A1;.35 C1 C2 C3 C2 C3 C3 C3 C3 C1 C1 C1 C1 C1 C1 C1 C1 C5 C5 C5 C2 C1 C4 C4 C4 C4 C6 C4 2.574999999999932 0.3999999999999773 1.050000000000068 1.974999999999909 2.575000000000045 0.9000000000002046 2.374999999999886 A C E G A D F G B 0.1499999999998636 B 2.274999999999686 3.400475310423719 2.550000000000011 2.349999999999973 3.199524689576471 2.600000000000058 3.624999999999993 3.675475310423423 2.500000000000014 2.050475310423508 2.349524689576448 3.199524689576471 1.250000000000057 1.350000000000001 1 2 4 5 6 8 10 11 5.999999999999886 5 1 4 5 6 7 9 11 5 3 5.999999999999886 3.624999999999993 2 0.7999999999999972 0.6499999999999773 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6499999999999773 0.6499999999999773 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6499999999999773 1Ø1/2" 0.849999999999909 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.650000000000091 0.6499999999999773 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.7500000000001137 0.9500000000000455 1Ø3/8" 1Ø3/8" 1Ø1/2" 0.6499999999999773 1Ø1/2" 1Ø3/8" 1Ø3/8" 0.7999999999999545 1.100000000000023 1Ø1/2" A 8V B 7V C 5V D 11V B 3V B 5V VCH-01 (0.40x0.20) VCH-01 VCH-02 V-01 V-02 V-02 V-02 V-01 V-02 (0.15x0.20) V-02 V-01 (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) VCH-02 (0.25x0.20) V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 VCH-01 (0.40x0.20) (0.15x0.20) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) (0.15x0.35) V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 V-01 (0.15x0.35) V-02 V-02 V-02 V-02 G H E 0.6000000000000014 0.6000000000000014 VCH-01 (0.40x0.20) ENCOFRADO TECHO DEL 1º Y 2° PISO ESC. 1/50 S/C= 200Kg/m² Losa Maciza h=0.20 Losa Maciza h=0.20 Losa Maciza h=0.20 (0.40x0.20) VCH-01 (0.15x0.35) LAMINA: CAD: DOCENTE: ALUMNOS: ESCALA: J.J.C.A DIRECCIÓN: CURSO: ESTRUCTURAS REVOLLEDO VELARDE RENE WILIAM TECHOS ALIGERADOS : 40 SECTOR : URBANIZACION DISTRITO PROVINCIA 02 DEPARTAMENTO : LA LIBERTAD EDIFICIO PLANO 1/50 ESPECIALIDAD: ARQUITECTURA MANZANA LOTE : 10 : WICHANZAO : LA ESPERANZA : TRUJILLO MULTIFAMILIAR E-01 CARBAJAL ALVARADO JANMARCO JUNIOR SEVILLANO ROMERO MARBIN ORLANDO SALIRROSAS SALINAS FRANZ MULLER 1 ESC. INDICADA REFUERZO DE VIGUETAS EN ZONA DE TUBERIAS +0.20 5 +0.20 5 XX 1 2 3 9 10 15 20 30 40 50 60 70 80 10 0 20 30 40 50 60 70 80 10 0 20 30 40 50 1 2 3 4 5 6 7 8 9 10 20 30 40 50 55 55 15 16465 BLANCO \A1;3.20 \A1;.25 \A1;.15 \A1;.90 \A1;.15 \A1;1.75 \A1;.15 \A1;2.35 \A1;.15 \A1;3.20 \A1;.15 \A1;.60 \A1;.15 \A1;.15 \A1;.80 \A1;.10 \A1;2.60 \A1;.65 \A1;1.75 \A1;.15 \A1;.15 \A1;.65 \A1;.25 \A1;1.50 \A1;1.50 \A1;.15 \A1;.15 \A1;2.50 \A1;.75 \A1;.15 \A1;2.15 \A1;.15 \A1;3.40 \A1;.15 \A1;2.15 \A1;.15 \A1;.15 \A1;2.20 \A1;2.05 \A1;.15 \A1;.15 \A1;2.40 \A1;.15 \A1;1.10 \A1;.25 \A1;1.10 \A1;.15 \A1;4.20 \A1;.15 \A1;.15 \A1;2.20 \A1;.15 \A1;.15 \A1;1.20 \A1;1.70 \A1;.15 \A1;3.25 \A1;.15 \A1;2.40 \A1;.15 \A1;2.20 \A1;.15 \A1;3.05 \A1;.15 \A1;2.45 \A1;.15 \A1;4.35 \A1;2.60 \A1;.65 \A1;.15 \A1;.15 \A1;.15 \A1;3.45 \A1;2.80 \A1;.15 \A1;1.45 \A1;.15 \A1;1.15 \A1;.15 \A1;6.63 \A1;.15 \A1;.25 \A1;4.475 \A1;.50 \A1;.65 \A1;.15 \A1;2.35 \A1;.15 \A1;1.90 \A1;.15 \A1;2.20 \A1;1.225 \A1;.15 \A1;4.93 \A1;3.20 \A1;2.35 \A1;.15 \A1;.25 \A1;.15 \A1;.90 \A1;.15 \A1;1.75 \A1;.15 \A1;2.35 \A1;.15 \A1;3.20 \A1;.15 \A1;.60 \A1;.15 \A1;.15 \A1;.80 \A1;.10 \A1;1.75 \A1;.15 \A1;.15 \A1;.15 \A1;3.05 \A1;.15 \A1;2.50 \A1;.15 \A1;2.65 \A1;3.05 \A1;.15 \A1;.15 \A1;2.20 \A1;2.05 \A1;.15 \A1;.15 \A1;2.40 \A1;.15 \A1;1.10 \A1;.25 \A1;1.10 \A1;.15 \A1;3.55 \A1;.15 \A1;2.20 \A1;.15 \A1;.15 \A1;1.20 \A1;1.70 \A1;.15 \A1;3.25 \A1;.15 \A1;2.40 \A1;.15 \A1;2.20 \A1;.15 \A1;3.05 \A1;.15 \A1;2.45 \A1;.15 \A1;3.55 \A1;.15 \A1;.15 \A1;.15 \A1;3.45 \A1;2.80 \A1;.15 \A1;1.45 \A1;.15 \A1;1.15 \A1;.15 \A1;6.63 \A1;.15 \A1;1.225 \A1;3.40 \A1;.30 \A1;.65 \A1;.15 \A1;2.35 \A1;.15 \A1;1.90 \A1;.15 \A1;2.20 \A1;1.225 \A1;.15 \A1;4.93 \A1;.15 \A1;2.35 \A1;.15 PUERTA 1.00 2.20 PUERTA 0.90 2.20 PUERTA 1.00 2.20 PUERTA 0.90 2.20 PUERTA 0.80 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 1.00 2.20 PUERTA 0.90 2.20 PUERTA 0.80 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 0.80 2.20 Ventana V 1.00 1.65 2.60 Ventana V 1.00 1.55 2.60 Ventana V 1.00 2.50 2.60 Ventana V 1.00 1.65 2.60 Ventana V 1.00 1.45 2.60 Ventana V 1.00 1.55 2.60 Ventana V 1.00 1.55 2.60 Ventana V 1.00 1.40 2.60 V.A V 2.10 0.65 0.50 V.A V 2.10 1.55 0.50 V.A V 2.10 0.40 0.50 V.A V 2.10 0.40 0.50 V.A V 2.10 0.65 0.50 V.A V 2.10 0.65 0.50 Ventana V 1.00 1.45 2.60 Ventana V 1.00 1.55 2.60 1 2 3 4 5 6 7 9 8 1 2 3 4 5 6 7 9 8 A B C D A B C D Ventana V 1.00 1.65 2.60 Ventana V 1.00 1.45 2.60 Ventana V 1.00 1.55 2.60 V.A V 2.10 0.40 0.50 V.A V 2.10 0.65 0.50 V.A V 2.10 0.65 0.50 Ventana V 1.00 1.55 2.60 Ventana V 1.00 1.40 2.60 PUERTA 0.80 2.20 PUERTA 0.90 2.20 Ventana V 1.00 2.50 2.60 PUERTA 1.00 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 0.80 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 \A1;.25 \A1;.15 \A1;.15 \A1;2.50 \A1;.75 \A1;.15 \A1;2.15 \A1;.15 \A1;3.40 \A1;.15 \A1;2.15 \A1;.15 \A1;.15 \A1;.15 \A1;.65 \A1;.15 \A1;2.20 \A1;2.05 \A1;.15 \A1;.15 \A1;2.40 \A1;.15 \A1;1.10 \A1;.25 \A1;1.10 \A1;.15 \A1;4.20 \A1;.15 \A1;.15 \A1;2.20 \A1;.15 \A1;.15 \A1;1.20 \A1;1.70 \A1;.15 \A1;3.25 \A1;.15 \A1;2.40 \A1;.15 \A1;2.20 \A1;.15 \A1;3.05 \A1;.15 \A1;2.45 \A1;.15 \A1;4.35 \A1;2.60 \A1;.65 \A1;.15 \A1;.15 \A1;.15 \A1;3.45 \A1;2.80 \A1;.15 \A1;1.45 \A1;.15 \A1;1.15 \A1;.15 \A1;6.63 \A1;.15 \A1;.25 \A1;4.475 \A1;.50 \A1;.65 \A1;.15 \A1;2.35 \A1;.15 \A1;1.90 \A1;.15 \A1;2.20 \A1;1.225 \A1;.15 \A1;4.93 \A1;3.20 \A1;2.35 \A1;.15 \A1;.25 \A1;.15 \A1;.90 \A1;.15 \A1;1.75 \A1;.15 \A1;2.35 \A1;.15 \A1;3.20 \A1;.15 \A1;.60 \A1;.15 \A1;.15 \A1;.80 \A1;.10 \A1;1.75 \A1;.15 \A1;2.35 Mampara 0.90 2.20 \A1;2.58 \A1;2.58 \A1;2.58 \A1;1.45 \A1;1.98 \A1;1.45 \A1;1.98 \A1;1.45 \A1;1.98 \A1;2.28 \A1;1.40 \A1;2.01 \A1;2.53 \A1;2.35 \A1;3.20 \A1;2.60 \A1;3.63 \A1;3.68 \A1;2.00 \A1;2.55 \A1;2.35 \A1;3.20 \A1;2.60 \A1;3.63 \A1;2.58 \A1;2.58 \A1;1.45 \A1;1.98 \A1;1.45 \A1;1.98 \A1;2.58 \A1;1.45 \A1;1.98 \A1;3.63 \A1;2.60 \A1;3.20 \A1;2.35 \A1;2.55 \A1;2.00 \A1;3.68 \A1;.80 \A1;3.63 \A1;2.60 \A1;3.20 \A1;2.37 \A1;2.53 \A1;2.00 \A1;1.40 \A1;2.28 \A1;3.63 \A1;2.60 \A1;3.20 \A1;2.35 \A1;2.55 \A1;2.00 \A1;1.40 \A1;2.28 \A1;.80 \A1;3.63 \A1;2.60 \A1;3.20 \A1;2.35 \A1;2.55 \A1;2.00 \A1;1.40 \A1;2.28 LAMINA: CAD: DOCENTE: ALUMNOS: ESCALA: PLANO 1/50 J.J.C.A ESPECIALIDAD: DIRECCIÓN: CURSO: ARQUITECTURA ARQUITECTURA REVOLLEDO VELARDE RENE WILIAM DISTRIBUCION MANZANA : 40 LOTE : SECTOR : 10 URBANIZACION : WICHANZAO DISTRITO : LA ESPERANZA PROVINCIA : TRUJILLO 02 DEPARTAMENTO : LA LIBERTAD EDIFICIO MULTIFAMILIAR A-01 5 5 BLANCO 1.00x2.10 5 5 5 5 5 5 5 5 5 5 5 P A S A D I Z O 16 17 18 19 VACIO VACIO VACIO 9 11 12 13 15 VEREDA BLANCO 20 22 21 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 BLANCO 5 5 5 5 5 5 5 5 5 5 5 5 1.225 5 5 5 5 5 5 5 5 5 1.225 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 P A S A D I Z O 5 5 5 BLANCO 5 5 7 6 N.P.T. ±0.00 1 2 3 4 5 1 2.20x2.10 1 1 E-1 2.50x2.45 CL. 5 5 CL. PISO PARQUET PISO PARQUET PISO PARQUET PISO CERAMICO 0.60 x 0.60 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO PARQUET PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 CL. CL. 5 PISO PARQUET CL. PISO PARQUET CL. 14 10 N.P.T. ±0.00 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .25 4.475 .50 5 5 5 5 5 5 5 1.225 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .25 C C B B D D A A SALA NPT+0.15 COCINA NPT+0.15 TIENDA NPT+0.15 CARPORT NPT+0.15 COMEDOR NPT+0.15 JARDIN NPT+0.00 DORMITORIO 01 NPT+0.15 PRINCIPAL NPT+0.15 DORMITORIO 01 SS.HH, NPT+0.15 DORMITORIO NPT+0.15 SS.HH. NPT+0.15 JARDIN NPT+0.00 PRIMER PISO DISTRIBUCION esc. 1/50 SEGUNDO PISO DISTRIBUCION esc. 1/50 C C B B D D A A ESTUDIO NPT+2.95 HALL NPT+2.95 SALA NPT+2.95 COMEDOR NPT+2.95 SS.HH. NPT+2.95 SS.HH. NPT+2.95 DORMITORIO NPT+2.95 DORMITORIO NPT+2.95 PRINCIPAL NPT+2.95 DORMITORIO COCINA NPT+2.95 BLANCO 5 5 5 5 5 5 5 5 5 5 5 P A S A D I Z O 16 17 18 19 VACIO VACIO VACIO 9 11 12 13 15 BLANCO 20 22 21 CL. PISO PARQUET PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO PARQUET CL. PISO PARQUET CL. 14 10 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .25 4.475 .50 5 5 5 5 5 5 5 1.225 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .25 TERCER PISO DISTRIBUCION esc. 1/50 C C B B D D A A ESTUDIO NPT+5.65 HALL NPT+5.65 SALA NPT+5.65 COMEDOR NPT+5.65 SS.HH. NPT+5.65 SS.HH. NPT+5.65 DORMITORIO NPT+5.65 DORMITORIO NPT+5.65 PRINCIPAL NPT+5.65 DORMITORIO COCINA NPT+5.65 CARBAJAL ALVARADO JANMARCO JUNIOR SEVILLANO ROMERO MARBIN ORLANDO SALIRROSAS SALINAS FRANZ MULLER PISO CERAMICO 0.60 x 0.60 PISO CERAMICO 0.60 x 0.60 PISO CERAMICO 0.60 x 0.60 5 F F E E F F E E F F E E 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 +0.20 5 +0.20 5 XX 1 2 3 4 5 6 7 8 9 10 15 20 30 40 50 60 70 80 5 10 0 20 30 40 50 60 70 80 10 0 20 30 40 50 1 2 3 4 5 6 7 8 9 10 20 30 40 50 55 55 15 AZOTEA DISTRIBUCION esc. 1/50 62 63 64 AZOTEA NPT.+11.35 5 1.219999999960351 0.1500000000206683 6.539981389352533 0.1477673091906127 5 5 1.749715838901746 0.1499999999999986 4.749981277780964 0.1500000000000021 5 5 3.615736789339167 0.1499999999999773 0.6342632106969859 0.1499999999999773 3.447624889472536 0.1523511543191489 5 5 5 1.800020624401949 0.1499999999999986 0.6500000000000021 5 5 5 5 3.89967649228219 0.1499999999767248 1.800020624425223 0.1499999999999986 5 A A B B 61 CUARTO PISO DISTRIBUCION esc. 1/50 SS.HH. NPT.+8.55 49 50 51 52 53 54 55 56 57 58 59 COCINA NPT.+8.55 Lavanderia NPT.+8.55 DORMITORIO NPT.+8.55 Closet SALA NPT.+8.55 BALCON 5 1.219997975085789 0.1500000000166892 3.195736789358421 0.1499999999999773 3.44431990700059 0.1477673091906127 5 3.515734764460376 0.2500000000004547 3.142011909184589 0.25 1.050075307006637 5 3.517011909185271 1.050118071980592 A B C 5 1.746864282228387 0.1500354205530137 0.9499645794469949 0.149999999999995 3.649981277780959 0.1499999999999986 5 2.649715838901724 0.4000000000000021 2.599981277780955 0.25 0.8000000000000043 5 1.024960653379043 3.096864280790527 1 2 3 0.4121199240096871 1.799797613648504 1.682055839817522 0.1499999999999986 0.3993676110123126 1.010786160890483 0.5398668525206141 5 1.024960653379043 3.096864280790527 0.2500188476343617 3.69965764464774 0.25 1.800020617066163 0.1499999999999773 2 3 5 0.4991555306422697 0.9999999999998863 2.198538663229556 0.1447646807514502 5 0.25 3.084160506745206 0.3954797020742262 1.054717117631299 5 3.582989130612305 A B C 3.415736789214975 1.054717117631299 5 0.2499008543434229 0.7000000001862645 1.200000000928526 0.1499999999999773 2.284952902671193 5 5 5 5 5 5 5 5 COMEDOR NPT.+8.55 5 A A B B 1 \A1;.15 \A1;1.22 \A1;.15 \A1;3.20 \A1;.15 \A1;3.44 \A1;.15 \A1;.25 \A1;3.52 \A1;.25 \A1;3.14 \A1;.25 \A1;1.05 \A1;3.89 \A1;3.52 \A1;1.05 \A1;.15 \A1;1.75 \A1;.15 \A1;.95 \A1;.15 \A1;3.65 \A1;.15 \A1;.25 \A1;2.65 \A1;.40 \A1;2.60 \A1;.25 \A1;.80 \A1;2.03 \A1;1.02 \A1;3.10 \A1;.41 \A1;1.80 \A1;1.68 \A1;.15 \A1;.40 \A1;1.01 \A1;.54 \A1;2.03 \A1;1.02 \A1;3.10 \A1;.25 \A1;3.70 \A1;.25 \A1;1.80 \A1;.15 \A1;4.70 \A1;.50 \A1;1.00 \A1;2.20 \A1;.14 \A1;.35 \A1;.25 \A1;3.08 \A1;.40 \A1;1.05 \A1;3.91 \A1;3.58 \A1;3.42 \A1;1.05 \A1;.90 \A1;.25 \A1;.70 \A1;1.20 \A1;.15 \A1;2.28 \A1;3.90 \A1;2.29 \A1;1.75 \A1;3.20 \A1;3.02 \A1;2.89 \A1;.95 \A1;2.57 \A1;3.46 PUERTA 0.80 2.20 PUERTA 0.90 2.20 PUERTA 0.70 2.20 PUERTA 0.90 2.20 Ventana V 1.00 1.50 2.60 Ventana V 1.00 1.80 2.60 V.A V 2.10 1.00 0.50 V.A V 2.10 1.00 0.50 V.A V 2.10 0.50 0.50 \A1;.15 \A1;1.22 \A1;.15 \A1;6.54 \A1;.15 \A1;8.21 \A1;.15 \A1;1.75 \A1;.15 \A1;4.75 \A1;.15 \A1;6.95 \A1;.15 \A1;3.62 \A1;.15 \A1;.63 \A1;.15 \A1;3.45 \A1;.15 \A1;6.16 \A1;3.35 \A1;.15 \A1;1.80 \A1;.15 \A1;.65 \A1;3.90 \A1;7.95 \A1;4.75 \A1;.15 \A1;3.90 \A1;.15 \A1;1.80 \A1;.15 \A1;6.15 PUERTA 0.90 2.20 16465 BLANCO \A1;3.20 \A1;.25 \A1;.15 \A1;.90 \A1;.15 \A1;1.75 \A1;.15 \A1;2.35 \A1;.15 \A1;3.20 \A1;.15 \A1;.60 \A1;.15 \A1;.15 \A1;.80 \A1;.10 \A1;2.60 \A1;.65 \A1;.15 \A1;.25 \A1;1.50 \A1;1.50 \A1;.15 \A1;.15 \A1;6.00 \A1;2.50 \A1;.75 \A1;.15 \A1;2.15 \A1;.15 \A1;3.40 \A1;.15 \A1;2.15 \A1;.15 \A1;.15 \A1;2.20 \A1;2.05 \A1;.15 \A1;.15 \A1;2.40 \A1;.15 \A1;1.10 \A1;.25 \A1;1.10 \A1;.15 \A1;4.20 \A1;.15 \A1;.15 \A1;2.20 \A1;.15 \A1;.15 \A1;1.20 \A1;1.70 \A1;20.80 \A1;.15 \A1;3.25 \A1;.15 \A1;2.40 \A1;.15 \A1;2.20 \A1;.15 \A1;3.05 \A1;.15 \A1;2.45 \A1;.15 \A1;4.35 \A1;2.60 \A1;.65 \A1;.15 \A1;.15 \A1;6.00 \A1;.15 \A1;3.45 \A1;2.80 \A1;.15 \A1;1.45 \A1;.15 \A1;1.15 \A1;.15 \A1;6.63 \A1;.15 \A1;.25 \A1;4.475 \A1;.50 \A1;.65 \A1;20.00 \A1;.15 \A1;2.35 \A1;.15 \A1;1.90 \A1;.15 \A1;2.20 \A1;1.225 \A1;.15 \A1;4.93 \A1;3.20 \A1;2.35 \A1;.15 \A1;.25 \A1;.15 \A1;.90 \A1;.15 \A1;1.75 \A1;.15 \A1;2.35 \A1;.15 \A1;3.20 \A1;.15 \A1;.60 \A1;.15 \A1;.15 \A1;.80 \A1;.10 \A1;.15 \A1;.15 \A1;6.00 \A1;3.05 \A1;.15 \A1;2.50 \A1;.15 \A1;2.65 \A1;3.05 \A1;.15 \A1;.15 \A1;2.20 \A1;2.05 \A1;.15 \A1;.15 \A1;2.40 \A1;.15 \A1;1.10 \A1;.25 \A1;1.10 \A1;.15 \A1;3.55 \A1;.15 \A1;2.20 \A1;.15 \A1;.15 \A1;1.20 \A1;1.70 \A1;20.00 \A1;.15 \A1;3.25 \A1;.15 \A1;2.40 \A1;.15 \A1;2.20 \A1;.15 \A1;3.05 \A1;.15 \A1;2.45 \A1;.15 \A1;3.55 \A1;.15 \A1;.15 \A1;6.00 \A1;.15 \A1;3.45 \A1;2.80 \A1;.15 \A1;1.45 \A1;.15 \A1;1.15 \A1;.15 \A1;6.63 \A1;.15 \A1;1.225 \A1;3.40 \A1;.30 \A1;.65 \A1;20.00 \A1;.15 \A1;2.35 \A1;.15 \A1;1.90 \A1;.15 \A1;2.20 \A1;1.225 \A1;.15 \A1;4.93 \A1;2.35 \A1;.15 1 2 3 4 5 6 7 9 8 1 2 3 4 5 6 7 9 8 A B C D A B C D \A1;.25 \A1;.15 \A1;.15 \A1;6.00 \A1;2.50 \A1;.75 \A1;.15 \A1;2.15 \A1;.15 \A1;3.40 \A1;.15 \A1;2.15 \A1;.15 \A1;.15 \A1;.15 \A1;2.20 \A1;2.05 \A1;.15 \A1;.15 \A1;2.40 \A1;.15 \A1;1.10 \A1;.25 \A1;1.10 \A1;.15 \A1;4.20 \A1;.15 \A1;.15 \A1;2.20 \A1;.15 \A1;.15 \A1;1.20 \A1;1.70 \A1;20.80 \A1;.15 \A1;3.25 \A1;.15 \A1;2.40 \A1;.15 \A1;2.20 \A1;.15 \A1;3.05 \A1;.15 \A1;2.45 \A1;.15 \A1;4.35 \A1;2.60 \A1;.65 \A1;.15 \A1;.15 \A1;6.00 \A1;.15 \A1;3.45 \A1;2.80 \A1;.15 \A1;1.45 \A1;.15 \A1;1.15 \A1;.15 \A1;6.63 \A1;.15 \A1;.25 \A1;4.475 \A1;.50 \A1;.65 \A1;20.00 \A1;.15 \A1;2.35 \A1;.15 \A1;1.90 \A1;.15 \A1;2.20 \A1;1.225 \A1;.15 \A1;4.93 \A1;3.20 \A1;2.35 \A1;.15 \A1;.25 \A1;.15 \A1;.90 \A1;.15 \A1;1.75 \A1;.15 \A1;2.35 \A1;.15 \A1;3.20 \A1;.15 \A1;.60 \A1;.15 \A1;.15 \A1;.80 \A1;.10 PISO CERAMICO 0.60 x 0.60 ELEVACION FRONTAL N.P.T. ±0.00 N.P.T. +.15 N.P.T. +2.95 N.P.T. +5.65 N.T.T. +8.35 N.T.T. +8.95 N.P.T. ±0.00 N.P.T. +.15 N.P.T. +2.95 N.P.T. +5.65 N.T.T. +8.35 N.T.T. +8.95 \A1;2.35 5 5 BLANCO 1.00x2.10 5 5 5 5 5 5 5 5 5 5 5 5 P A S A D I Z O 16 17 18 19 VACIO VACIO VACIO 9 11 12 13 15 VEREDA BLANCO 20 22 21 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 BLANCO 5 5 5 5 5 5 5 5 5 5 5 5 5 1.225 5 5 5 5 5 5 5 5 5 5 1.225 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 BLANCO 5 5 7 6 N.P.T. ±0.00 1 2 3 4 5 1 2.20x2.10 1 1 E-1 2.50x2.45 3.05x2.30 CL. 5 5 CL. CL. CL. CL. CL. 14 10 N.P.T. ±0.00 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .25 4.475 .50 5 5 5 5 5 5 5 5 1.225 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .25 A A SALA COCINA TIENDA CARPORT COMEDOR JARDIN DORMITORIO 01 PRINCIPAL DORMITORIO 01 SS.HH, DORMITORIO SS.HH. JARDIN PRIMER PISO DISTRIBUCION esc. 1/50 SEGUNDO PISO DISTRIBUCION esc. 1/50 C C B D D A A ESTUDIO HALL SALA COMEDOR SS.HH. SS.HH. DORMITORIO DORMITORIO PRINCIPAL DORMITORIO COCINA BLANCO 5 5 5 5 5 5 5 5 5 5 5 5 16 17 18 19 VACIO VACIO VACIO 9 11 12 13 15 BLANCO 20 22 21 CL. CL. CL. 14 10 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .25 4.475 .50 5 5 5 5 5 5 5 5 1.225 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .25 TERCER PISO DISTRIBUCION esc. 1/50 C C B B D D A A ESTUDIO HALL SALA COMEDOR SS.HH. SS.HH. DORMITORIO DORMITORIO PRINCIPAL DORMITORIO COCINA 5 LAMINA: CAD: DOCENTE: ALUMNOS: ESCALA: J.J.C.A DIRECCIÓN: PROPIETARIO: ARQUITECTURA REVOLLEDO VELARDE RENE WILIAM CIRCULACION : 40 SECTOR : URBANIZACION DISTRITO PROVINCIA 02 DEPARTAMENTO : LA LIBERTAD EDIFICIO PLANO 1/50 ESPECIALIDAD: ALVARADO URTECHO FELIPA MARGARITA MANZANA LOTE : 10 : WICHANZAO : LA ESPERANZA : TRUJILLO MULTIFAMILIAR A-05 CARBAJAL ALVARADO JANMARCO JUNIOR SEVILLANO ROMERO MARBIN ORLANDO SALIRROSAS SALINAS FRANZ MULLER UPAO UNIVERSIDAD PRIVADA ANTENOR ORREGO CIRCULACION PRINCIPAL CIRCULACION SECUNDARIA ENTRE ESPACIOS +0.20 5 +0.20 5 XX \A1;2.50 \A1;8.35 \A1;.20 \A1;.20 \A1;2.50 \A1;.10 \A1;2.40 \A1;.10 \A1;2.40 \A1;.10 \A1;.20 \A1;2.50 \A1;.20 \A1;2.60 \A1;2.50 \A1;8.35 \A1;.20 \A1;.20 \A1;.50 \A1;2.10 \A1;.40 \A1;2.10 \A1;.40 \A1;2.10 \A1;.20 \A1;2.50 \A1;.20 \A1;2.60 \A1;2.50 \A1;8.35 \A1;.20 \A1;.20 \A1;.50 \A1;2.10 \A1;.40 \A1;2.10 \A1;.40 \A1;2.10 \A1;.20 \A1;2.50 \A1;.20 \A1;2.60 \A1;2.50 \A1;8.35 \A1;.20 \A1;.20 \A1;.50 \A1;.90 \A1;.20 \A1;2.50 \A1;.20 \A1;2.60 \A1;1.20 \A1;.40 \A1;.90 \A1;1.20 \A1;.40 \A1;.90 \A1;1.20 \A1;2.50 \A1;8.35 \A1;.20 \A1;.20 \A1;.15 \A1;.20 \A1;2.50 \A1;.20 \A1;2.60 \A1;.90 \A1;.15 \A1;2.45 \A1;2.50 \A1;8.35 \A1;.20 \A1;.20 \A1;.50 \A1;2.10 \A1;.40 \A1;2.10 \A1;.20 \A1;2.50 \A1;.20 \A1;2.60 \A1;2.50 \A1;8.35 \A1;.20 \A1;.20 \A1;.50 \A1;2.10 \A1;.40 \A1;1.20 \A1;.40 \A1;.20 \A1;2.50 \A1;.20 \A1;2.60 \A1;.40 \A1;.50 \A1;1.20 \A1;.40 \A1;.50 \A1;2.50 \A1;8.35 \A1;.20 \A1;.20 \A1;.45 \A1;2.15 \A1;.40 \A1;.40 \A1;1.20 \A1;.20 \A1;2.50 \A1;.20 \A1;2.60 \A1;.60 \A1;2.30 \A1;.40 \A1;2.10 \A1;1.20 \A1;.90 \A1;1.20 \A1;.40 \A1;.90 \A1;1.20 \A1;.90 \A1;.45 \A1;.20 \A1;.25 \A1;.15 \A1;.15 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.15 \A1;.15 \A1;.15 \A1;.15 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.15 \A1;.15 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.15 \A1;.15 \A1;.15 \A1;.15 N.P.T. ±0.00 N.P.T. +.15 N.P.T. +2.95 N.P.T. +5.65 N.T.T. +8.35 N.T.T. +8.95 ELEVACION FRONTAL esc. 1/50 \A1;2.50 \A1;8.35 \A1;.20 \A1;.20 \A1;.50 \A1;2.10 \A1;.40 \A1;2.10 \A1;.40 \A1;2.10 \A1;.20 \A1;2.50 \A1;.20 \A1;2.60 \A1;.20 \A1;.20 \A1;.15 \A1;.15 \A1;2.50 \A1;8.35 \A1;.20 \A1;.20 \A1;.50 \A1;2.10 \A1;.40 \A1;2.10 \A1;.20 \A1;2.50 \A1;.20 \A1;2.60 \A1;.40 \A1;2.10 \A1;.20 \A1;.20 \A1;.15 \A1;.15 \A1;2.50 \A1;8.35 \A1;.20 \A1;.20 \A1;.50 \A1;2.10 \A1;.40 \A1;2.10 \A1;.40 \A1;2.10 \A1;.20 \A1;2.50 \A1;.20 \A1;2.60 \A1;.20 \A1;.20 \A1;.15 \A1;.15 \A1;2.50 \A1;8.35 \A1;.20 \A1;.20 \A1;.50 \A1;2.10 \A1;.40 \A1;2.10 \A1;.20 \A1;2.50 \A1;.20 \A1;2.60 \A1;.40 \A1;2.10 \A1;.20 \A1;.20 \A1;.15 \A1;.15 TANQUE ELEVADO DE ETERNIT 5 5 5 5 5 \A1;.15 5 5 5 5 5 5 5 5 5 \A1;.15 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \A1;.15 5 5 5 5 \A1;.15 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \A1;.15 .60 5 5 5 5 5 5 5 5 5 5 \A1;.25 CORTE " A - A " ESC: 1/50 CORTE " C - C " ESC: 1/50 CORTE " B - B " ESC: 1/50 CORTE " D - D " ESC: 1/50 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PRIMER NIVEL NPT.+0.15 SEGUNDO NIVEL NPT.+2.95 TERCER NIVEL NPT.+5.65 AZOTEA NPT.+8.35 AZOTEA N.P.T.=+8.35 AZOTEA N.P.T.=+8.35 AZOTEA N.P.T.=+8.35 AZOTEA N.P.T.=+8.35 AZOTEA N.P.T.=+8.35 AZOTEA N.P.T.=+8.35 PRINCIPAL N.P.T.=+0.15 DORMITORIO JARDIN N.P.T.=+0.15 ESTACIONAMIENTO N.P.T.=+0.00 SALA N.P.T.=+0.15 PRINCIPAL N.P.T.=+0.15 DORMITORIO COMEDOR N.P.T.=+0.15 BAÑO N.P.T.=+0.15 BAÑO N.P.T.=+0.15 PRINCIPAL N.P.T.=+2.95 DORMITORIO SALA N.P.T.=+2.95 COMEDOR N.P.T.=+2.95 PRINCIPAL N.P.T.=+2.95 DORMITORIO PRINCIPAL N.P.T.=+5.65 DORMITORIO COMEDOR N.P.T.=+5.65 SALA N.P.T.=+5.65 PRINCIPAL N.P.T.=+5.65 DORMITORIO TIENDA N.P.T.=+0.15 COCINA N.P.T.=+0.15 JARDIN N.P.T.=+0.00 DORMITORIO N.P.T.=+0.15 DORMITORIO N.P.T.=+0.15 JARDIN N.P.T.=+0.00 DORMITORIO N.P.T.=+2.95 DORMITORIO N.P.T.=+2.95 COCINA N.P.T.=+2.95 ESTUDIO N.P.T.=+2.95 DORMITORIO N.P.T.=+5.65 DORMITORIO N.P.T.=+5.65 COCINA N.P.T.=+5.65 ESTUDIO N.P.T.=+5.65 INGRESO N.P.T.=+0.15 ESTACIONAMIENTO N.P.T.=+0.00 SALA N.P.T.=+2.95 SALA N.P.T.=+5.65 PRIMER NIVEL NPT.+0.15 SEGUNDO NIVEL NPT.+2.95 TERCER NIVEL NPT.+5.65 AZOTEA NPT.+8.35 PRIMER NIVEL NPT.+0.15 SEGUNDO NIVEL NPT.+2.95 TERCER NIVEL NPT.+5.65 AZOTEA NPT.+8.35 PRIMER NIVEL NPT.+0.15 SEGUNDO NIVEL NPT.+2.95 TERCER NIVEL NPT.+5.65 AZOTEA NPT.+8.35 N.T.T.=+8.95 LAMINA: CAD: DOCENTE: ALUMNOS: ESCALA: J.J.C.A DIRECCIÓN: CURSO: ARQUITECTURA REVOLLEDO VELARDE RENE WILIAM ELEVACIONES : 40 SECTOR : URBANIZACION DISTRITO PROVINCIA 02 DEPARTAMENTO : LA LIBERTAD VIVIENDA PLANO 1/50 ESPECIALIDAD: ARQUITECTURA MANZANA LOTE : 10 : WICHANZAO : LA ESPERANZA : TRUJILLO MULTIFAMILIAR A-03 CARBAJAL ALVARADO JANMARCO JUNIOR SEVILLANO ROMERO MARBIN ORLANDO SALIRROSAS SALINAS FRANZ MULLER CORTES Y LAMINA: CAD: DOCENTE: ALUMNOS: ESCALA: J.J.C.A DIRECCIÓN: CURSO: ARQUITECTURA REVOLLEDO VELARDE RENE WILIAM ELEVACIONES : 40 SECTOR : URBANIZACION DISTRITO PROVINCIA 02 DEPARTAMENTO : LA LIBERTAD VIVIENDA PLANO 1/50 ESPECIALIDAD: ARQUITECTURA MANZANA LOTE : 10 : WICHANZAO : LA ESPERANZA : TRUJILLO MULTIFAMILIAR A-02 CARBAJAL ALVARADO JANMARCO JUNIOR SEVILLANO ROMERO MARBIN ORLANDO SALIRROSAS SALINAS FRANZ MULLER CORTES Y TECHO N.T.T.=+8.95 TECHO LAMINA: CAD: DOCENTE: ALUMNOS: ESCALA: J.J.C.A DIRECCIÓN: CURSO: ARQUITECTURA REVOLLEDO VELARDE RENE WILIAM VIVIENDA : 40 SECTOR : URBANIZACION DISTRITO PROVINCIA 02 DEPARTAMENTO : LA LIBERTAD VIVIENDA PLANO 1/50 ESPECIALIDAD: ARQUITECTURA MANZANA LOTE : 10 : WICHANZAO : LA ESPERANZA : TRUJILLO MULTIFAMILIAR A-04 CARBAJAL ALVARADO JANMARCO JUNIOR SEVILLANO ROMERO MARBIN ORLANDO SALIRROSAS SALINAS FRANZ MULLER FOTOGRAFIAS VISTA FRONTAL VISTA DERECHA VISTA IZQUIERDA DORMITORIO N.P.T.=+0.15 PRINCIPAL N.P.T.=+0.15 DORMITORIO 01 SS.HH. N.P.T.=+0.15 DORMITORIO N.P.T.=+2.95 PRINCIPAL N.P.T.=+2.95 DORMITORIO 01 SS.HH. N.P.T.=+2.95 DORMITORIO N.P.T.=+5.65 PRINCIPAL N.P.T.=+5.65 DORMITORIO 01 SS.HH. N.P.T.=+5.65 AZOTEA N.P.T.=+8.35 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PRIMER NIVEL NPT.+0.15 SEGUNDO NIVEL NPT.+2.95 TERCER NIVEL NPT.+5.65 NPT.+8.35 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CORTE " F - F " ESC: 1/50 DORMITORIO N.P.T.=+0.15 SALA-COMEDOR N.P.T.=+0.15 CIRCULACION N.P.T.=+0.15 DORMITORIO N.P.T.=+2.95 SALA-COMEDOR N.P.T.=+2.95 CIRCULACION N.P.T.=+2.95 DORMITORIO N.P.T.=+5.65 SALA-COMEDOR N.P.T.=+5.65 CIRCULACION N.P.T.=+5.65 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PRIMER NIVEL NPT.+0.15 SEGUNDO NIVEL NPT.+2.95 TERCER NIVEL NPT.+5.65 NPT.+8.35 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CORTE " E - E " ESC: 1/50 AZOTEA N.P.T.=+8.35 CAR-PORT N.P.T.=+0.15 +0.20 5 +0.20 5 XX 1 2 3 9 10 15 20 30 40 50 60 70 80 10 0 20 30 40 50 60 70 80 10 0 20 30 40 50 1 2 3 4 5 6 7 8 9 10 20 30 40 50 55 55 15 LAMINA: CAD: DOCENTE: ALUMNOS: ESCALA: PLANO 1/50 J.J.C.A ESPECIALIDAD: DIRECCIÓN: CURSO: ARQUITECTURA ARQUITECTURA REVOLLEDO VELARDE RENE WILIAM AREA DE INTERIORES MANZANA : 40 LOTE : SECTOR : 10 URBANIZACION : WICHANZAO DISTRITO : LA ESPERANZA PROVINCIA : TRUJILLO 02 DEPARTAMENTO : LA LIBERTAD EDIFICIO MULTIFAMILIAR A-07 16 17 18 19 VACIO VACIO VACIO 9 11 12 13 15 20 22 21 P A S A D I Z O 7 6 1 2 3 4 5 1 CL. CL. CL. CL. CL. CL. 14 10 SALA A = 9.70 m2 COCINA A = 7.06 m2 TIENDA A = 9.18 m2 CARPORT A = 14.32 m2 COMEDOR A = 10.60 m2 JARDIN A = 5.17 m2 DORMITORIO 01 A = 8.84 m2 PRINCIPAL A = 11.68 m2 DORMITORIO 01 SS.HH, A = 4.11 m2 DORMITORIO A = 6.50 m2 SS.HH. A = 3.32 m2 JARDIN A = 4.81 m2 PRIMER PISO DISTRIBUCION esc. 1/50 SEGUNDO PISO DISTRIBUCION esc. 1/50 TERCER PISO DISTRIBUCION esc. 1/50 CARBAJAL ALVARADO JANMARCO JUNIOR SEVILLANO ROMERO MARBIN ORLANDO SALIRROSAS SALINAS FRANZ MULLER A = 3.23 m2 A = 7.74 m2 PRINCIPAL A = 11.68 m2 DORMITORIO 01 DORMITORIO 01 A = 8.84 m2 SS.HH, A = 4.11 m2 DORMITORIO A = 6.50 m2 P A S A D I Z O A = 3.23 m2 SS.HH. A = 2.72 m2 SALA A = 9.70 m2 COMEDOR A = 10.60 m2 COCINA A = 7.06 m2 A = 8.00 m2 ESTUDIO A = 14.28 m2 16 17 18 19 VACIO 9 11 12 13 15 20 22 21 CL. CL. CL. 14 10 PRINCIPAL A = 11.68 m2 DORMITORIO 01 DORMITORIO 01 A = 8.84 m2 SS.HH, A = 4.11 m2 DORMITORIO A = 6.50 m2 P A S A D I Z O A = 3.23 m2 SS.HH. A = 2.72 m2 SALA A = 9.70 m2 COMEDOR A = 10.60 m2 COCINA A = 7.06 m2 A = 8.00 m2 ESTUDIO A = 14.28 m2 A = 5.17 m2 A = 4.81 m2 A = 11.90 m2 VACIO A = 11.90 m2 VACIO A = 5.17 m2 A = 4.81 m2 LAMINA: CAD: DOCENTE: ALUMNOS: ESCALA: J.J.C.A DIRECCIÓN: CURSO: ARQUITECTURA REVOLLEDO VELARDE RENE WILIAM AREA DE INTERIORES : 40 SECTOR : URBANIZACION DISTRITO PROVINCIA 02 DEPARTAMENTO : LA LIBERTAD EDIFICIO PLANO 1/50 ESPECIALIDAD: ARQUITECTURA MANZANA LOTE : 10 : WICHANZAO : LA ESPERANZA : TRUJILLO MULTIFAMILIAR A-08 CARBAJAL ALVARADO JANMARCO JUNIOR SEVILLANO ROMERO MARBIN ORLANDO SALIRROSAS SALINAS FRANZ MULLER DETALLE DE AREAS PRIMER PISO DETALLE DE AREAS SEGUNDO PISO DETALLE DE AREAS TERCER PISO +0.20 5 +0.20 5 XX \A1;.30 \A1;0.20 \A1;.30 \A1;.25 \A1;0.15 \A1;.30 \A1;.30 \A1;0.185 \A1;.30 \A1;.25 \A1;0.185 \A1;.30 \A1;.15 \A1;.90 \A1;.30 \A1;.30 \A1;.30 \A1;.15 \A1;.40 \A1;.15 \A1;.15 \A1;.15 \A1;.40 \A1;0.125 \A1;0.125 \A1;.25 \A1;.25 \A1;0.80 \A1;0.10 \A1;0.10 \A1;.15 \A1;.60 \A1;.60 \A1;0.80 \A1;0.10 \A1;.15 \A1;.60 \A1;0.80 \A1;0.10 \A1;0.10 \A1;.15 \A1;.40 \A1;0.80 \A1;0.10 \A1;0.20 \A1;.15 \A1;.60 \A1;0.80 \A1;0.10 \A1;0.10 \A1;D=6Ø \A1;L=12Ø \A1;.25 \A1;0.80 \A1;@ 0.20 \A1;0.20 \A1;@ 0.10 \A1;5 @ 0.10 \A1;1 a 0.05 \A1;3 \A1;1 a 0.05 \A1;5 @ 0.10 \A1;1 a 0.05 \A1;4 @ 0.10 \A1;4 @ 0.10 \A1;1 a 0.05 \A1;0.10 \A1;2.30 \A1;2.40 \A1;0.35 \A1;0.35 \A1;.20 \A1;.20 \A1;2 \A1; 0.20 \A1; 0.20 \A1;0.10 \A1;.60 \A1;3 \A1;2.40 \A1;0.35 \A1;1 a 0.05 \A1;4 @ 0.10 \A1;4 @ 0.10 \A1;1 a 0.05 \A1; 0.20 \A1;0.45 \A1;0.45 \A1;0.90 \A1;.30 \A1;.25 \A1;0.185 \A1;0.10 \A1;.50 \A1;0.20 \A1;.30 \A1;.30 \A1;.15 \A1;.60 \A1;0.80 \A1;0.10 \A1;0.10 \A1;1.40 \A1;.30 \A1;.15 \A1;.90 \A1;0.185 \A1;.30 \A1;.85 \A1;0.375 \A1;.15 \A1;0.15 \A1;0.15 \A1;.85 \A1;0.375 \A1;.50 \A1;.30 \A1;.30 \A1;.30 \A1;.90 \A1;.30 \A1;.15 \A1;45° \A1;45° \A1;L \A1;Ø 1 2 3 9 10 15 20 30 40 50 60 70 80 10 0 20 30 40 50 60 70 80 10 0 20 30 40 50 1 2 3 4 5 6 7 8 9 10 20 30 40 50 55 55 15 C1 C2 (0.15x0.40) 6 Ø 1/2" TIPO SECCION ACERO NIVEL CUADRO DE COLUMNAS C4 ESTRIBO ESC. 1/20 1º, 2º, 3° 8 Ø 1/2" 4 @ 0.10 Rto. 1/4" 1 a 0.05 @ 0.20 a C/Ext. 4 @ 0.10 Rto. 1/4" 1 a 0.05 @ 0.20 a C/Ext. C3 (0.15x0.40) 4 @ 0.10 Rto. 1/4" 1 a 0.05 @ 0.20 a C/Ext. (0.15x0.40) 0.15 0.3999999999999546 0.15 0.15 0.15 0.3999999999999546 (0.15x0.30) 4 Ø 3/8" 8 Ø 1/2" 0.125 0.125 1º 4 @ 0.10 Rto. 1/4" 1 a 0.05 @ 0.20 a C/Ext. 1º, 2º, 3° 1º, 2º, 3° C5 C6 (0.15x0.55) 8 Ø 1/2" 1º, 2º, 3° 4 @ 0.10 Rto. 1/4" 1 a 0.05 @ 0.20 a C/Ext. 0.2499999999999545 0.2499999999999545 6 Ø 1/2" (0.25x0.25) 4 @ 0.10 Rto. 1/4" 1 a 0.05 @ 0.20 a C/Ext. 1º, 2º, 3° Ø3/8" @0.20 Ø3/8" @0.20 0.2500000000000228 0.8000000000000824 0.1000000000000085 0.0999999999999375 N.F.P. +0.10 0.1499999999999773 0.5999999999999659 ESC. 1/25 \A1;0.10 N.F.P. +0.10 0.5999999999999659 ESC. 1/25 0.8000000000000824 0.099999999999639 \A1;0.10 N.F.P. +0.10 ESC. 1/25 0.1499999999999773 0.5999999999999659 N.F.P. +0.10 N.T. 0.8000000000000824 0.0999999999999517 0.0999999999999375 \A1;0.10 CORTE 1-1 CORTE 2-2 CORTE 3-3 4 Ø 1/2" 1/4" 1a 0.05 Rto. @ 0.20 4 Ø 1/2" 1/4" 1a 0.05 Rto. @ 0.20 N.F.C. -0.90 N.F.C. -0.90 N.F.C. -0.90 \A1;0.10 ESC. 1/25 0.1499999999999773 0.3999999999999773 N.J. ±0.00 N.T. 0.8000000000000824 0.0999999999999517 0.1999999999999034 CORTE 4-4 N.F.C. -0.90 ESC. 1/25 0.1499999999999773 0.5999999999999659 N.F.P. +0.10 N.J. ±0.00 0.8000000000000824 0.0999999999999517 0.0999999999999375 \A1;0.10 CORTE 5-5 4 Ø 1/2" 1/4" 1a 0.05 Rto. @ 0.20 N.F.C. -0.90 ESC. 1/25 0.1499999999999773 0.6000000000000227 N.F.P. +0.10 N.P.T. ±0.00 0.8000000000000824 0.0999999999999517 0.0999999999999375 \A1;0.10 CORTE 6-6 4 Ø 1/2" 1/4" 1a 0.05 Rto. @ 0.20 N.F.C. -0.90 CORTES DE CIMIENTO CORRIDO ESC. 1/20 1.400000000000155 N.F.F.C. -2.30 N.P.T. NIVEL DE PISO TERMINADO N.F.C. NIVEL DE FONDO DE CIMIENTO N.F.Z. NIVEL DE FONDO DE ZAPATA DESCRIPCION N.J. NIVEL DE JARDIN NOMENCLATURA N.F.P. NIVEL DE FALSO PISO N.F.F.C. NIVEL DE FONDO DE FALSO CIMIENTO 0.9 TRAMO: 1º ESC. 1/20 1 2 3 4 5 5 0.25 5 Ø 3/8" @ 0.30 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 0.1 \A1;0.05 \A1;0.10 N.P.T. +0.15 N.P.T. +0.15 6 N.F.C. -0.90 0.5 0.3 0.15 0.9 Ø 3/8" @ 0.20 0.3 0.3 5 6 Ø 3/8" VAN AL TRAMO SIGUIENTE 5 7 8 9 0.3 0.8500000000000455 5 0.15 0.15 0.15 6 Ø 3/8" VIENEN DEL TRAMO SIGUIENTE 6 Ø 3/8" VAN AL TRAMO SIGUIENTE 0.15 0.8500000000000455 5 6 0.4999999999999545 TRAMO: 2º, 5° ESC. 1/20 DOBLADO DEL ACERO Ø D(cm) L(cm) 20 3/8" 8 6 15 5/8" 10 25 1/2" D=6Ø 5 \A1;Ø LONGUITUDINAL ESC. GRAFICA NOTA : B - EN CASO DE NO EMPALMARSE EN LAS ZONAS A - NO EMPALMAR MAS DEL 50% DEL AREA TOTAL EN AUMENTAR LA LONGITUD DE EMPALME EN UN 70% INDICADAS O LOS PORCENTAJES ESPECIFICADOS UNA MISMA SECCION. O CONSULTAR AL PROYECTISTA. ESCALERA E-1 ESC. 1/20 ESCALERA E-1 ESC. 1/20 S/C = 200 Kg/m² TRAMO: 4º, 7° ESC. 1/20 1 2 3 4 5 5 0.25 5 Ø 3/8" @ 0.30 Ø 3/8" @ 0.20 Ø 3/8" @ 0.20 6 0.3 0.15 0.9 Ø 3/8" @ 0.20 0.3 0.3000000000000455 5 6 Ø 3/8" VAN AL TRAMO SIGUIENTE Ø 3/8" @ 0.20 0.1999999999999545 VCH-02 0.3 5 0.9000000000037744 0.2999999999998181 0.15 VCH-02 Ø 3/8" @ 0.20 0.1999999999999545 Ø 3/8" @ 0.20 5 13 ESC. 1/20 TRAMO: 3º, 6° 15 0.25 12 14 10 9 11 0.1499999999999545 0.2961111111110767 5 6 Ø 3/8" VIENEN DEL TRAMO SIGUIENTE Ø 3/8" @ 0.20 5 PRIMER PISO PLANO DE CIMENTACION esc. 1/50 N.F.P. +0.10 N.F.P. +0.10 N.F.P. +0.10 N.F.P. +0.10 N.F.P. +0.10 N.F.P. +0.10 N.F.P. +0.10 N.J. ±0.00 N.J. ±0.00 N.F.P. +0.10 N.F.P. +0.10 N.P.T. ±0.00 C4 C4 C4 C4 C4 C4 C4 C1 C4 C2 C3 C2 C2 C2 C3 C3 C3 C3 C1 C1 C1 C1 C1 C1 C1 C1 C5 C5 C5 C2 C1 C4 C4 C4 C4 C6 Ø 1/2" @ 0.15 Ø 1/2" @ 0.15 Z1 1.600000000000023 0.9999999999999716 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4 4 4 4 4 4 4 4 4 4 2 2 3 3 3 3 2 2 5 5 5 5 2 2 2 2 2 2 2 2 2 2 2 2 2 2 6 6 5 5 3 3 3 3 3 3 3 3 3 3 3 3 3 3 N.F.P. +0.10 h=0.60 3 3 5 5 3 3 C4 2.324999999999932 5 0.3999999999999773 1.050000000000068 1.974999999999909 2.575000000000045 0.9000000000002046 2.374999999999886 A C E G A D F G B B' 0.1499999999998636 B 2.024999999999686 3.400475310423726 2.550000000000011 0.2500000000000284 1.849999999999916 0.2500000000000284 3.199524689576471 2.600000000000058 3.624999999999993 3.675475310423423 2.500000000000011 2.050475310423508 2.349524689576448 3.199524689576471 1.250000000000057 0.3500000000000298 2.274999999999963 2.350000000000001 0.25 1 2 4 5 6 8 6' 10 10' 11 5' 5.999999999999886 5 1 2' 4 5 6 7 9 11 5 1' 3 ESCALERA CIMIENTO DE 5.999999999999886 CISTERNA N.P.T. -1.85 DETALLE DE DOBLADO DE ESTRIBOS DE COLUMNAS Y VIGAS ESC. GRAFICA ESPECIFICADO 5 5 L ESPECIFICADO 2.5 6.5 1/4" Ø 4 10 3/8" D(cm) L(cm) Ø D=4Ø \A1;2.33 \A1;.25 \A1;.40 \A1;1.05 \A1;2.58 \A1;.90 \A1;.15 \A1;2.03 \A1;3.40 \A1;2.55 \A1;.25 \A1;1.85 \A1;.25 \A1;3.20 \A1;2.60 \A1;3.63 \A1;3.68 \A1;2.50 \A1;2.05 \A1;2.35 \A1;3.20 \A1;1.25 \A1;.35 \A1;2.28 \A1;2.35 \A1;.25 \A1;6.00 \A1;20.00 \A1;20.00 \A1;6.00 \A1;1.60 \A1;1.00 \A1;1.98 \A1;2.38 1º PISO TECHO 2º PISO COLUMNA - ZAPATA ESC. 1/25 N.T. +7.95 N.F.P. +5.40 5 @ 0.20 5 @ 0.10 5 @ 0.10 1 a 0.05 3 1 a 0.05 5 @ 0.10 1 a 0.05 4 @ 0.10 4 @ 0.10 1 a 0.05 5 5 5 5 5 5 5 N.F.P. +0.10 2 0.20 0.20 5 5 Doblar 0.20 N.F.P. +2.70 3 5 5 1 a 0.05 4 @ 0.10 4 @ 0.10 1 a 0.05 0.20 5 5 5 LAMINA: CAD: DOCENTE: ALUMNOS: ESCALA: J.J.C.A DIRECCIÓN: CURSO: ESTRUCTURAS REVOLLEDO VELARDE RENE WILIAM CIMENTACION : 40 SECTOR : URBANIZACION DISTRITO PROVINCIA 02 DEPARTAMENTO : LA LIBERTAD EDIFICIO PLANO 1/50 ESPECIALIDAD: ARQUITECTURA MANZANA LOTE : 10 : WICHANZAO : LA ESPERANZA : TRUJILLO MULTIFAMILIAR E-01 CARBAJAL ALVARADO JANMARCO JUNIOR SEVILLANO ROMERO MARBIN ORLANDO SALIRROSAS SALINAS FRANZ MULLER 1 2 3 9 10 15 20 30 40 50 60 70 80 10 0 20 30 40 50 60 70 80 10 0 20 30 40 50 1 2 3 4 5 6 7 8 9 10 20 30 40 50 55 55 15 \A1;1.75 \A1;1.00 PUERTA 1.00 2.20 PUERTA 0.90 2.20 PUERTA 1.00 2.20 PUERTA 0.90 2.20 PUERTA 0.80 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 1.00 2.20 PUERTA 0.90 2.20 PUERTA 0.80 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 0.80 2.20 Ventana V 1.00 1.65 2.60 Ventana V 1.00 1.55 2.60 Ventana V 1.00 2.50 2.60 Ventana V 1.00 1.65 2.60 Ventana V 1.00 1.45 2.60 Ventana V 1.00 1.55 2.60 Ventana V 1.00 1.55 2.60 Ventana V 1.00 1.40 2.60 V.A V 2.10 0.65 0.50 V.A V 2.10 1.55 0.50 V.A V 2.10 0.40 0.50 V.A V 2.10 0.40 0.50 V.A V 2.10 0.65 0.50 V.A V 2.10 0.65 0.50 Ventana V 1.00 1.45 2.60 Ventana V 1.00 1.55 2.60 1 2 3 4 5 6 7 9 8 1 2 3 4 5 6 7 9 8 A B C D A B C D \A1;2.35 Mampara 0.90 2.20 C C B B D D A A F F E E \A1;1.50 \A1;1.50 \A1;.15 \A1;.15 \A1;3.05 \A1;.15 \A1;2.50 \A1;.15 \A1;2.65 \A1;3.05 \A1;.15 \A1;.15 \A1;2.20 \A1;2.05 \A1;.15 \A1;.15 \A1;2.40 \A1;.15 \A1;1.10 \A1;.25 \A1;1.10 \A1;.15 \A1;3.55 \A1;.15 \A1;2.20 \A1;.15 \A1;.15 \A1;1.20 \A1;1.70 \A1;.15 \A1;3.25 \A1;.15 \A1;2.40 \A1;.15 \A1;2.20 \A1;.15 \A1;3.05 \A1;.15 \A1;2.45 \A1;.15 \A1;3.55 \A1;.15 \A1;.15 \A1;.15 \A1;3.45 \A1;2.80 \A1;.15 \A1;1.45 \A1;.15 \A1;1.15 \A1;.15 \A1;6.63 \A1;.15 \A1;1.225 \A1;3.40 \A1;.65 \A1;.15 \A1;2.35 \A1;.15 \A1;1.90 \A1;.15 \A1;2.20 \A1;1.225 \A1;.15 \A1;4.93 \A1;3.20 \A1;2.35 \A1;.15 \A1;.25 \A1;.15 \A1;.90 \A1;.15 \A1;1.75 \A1;.15 \A1;2.35 \A1;.15 \A1;3.20 \A1;.15 \A1;.60 \A1;.15 \A1;.15 \A1;.80 \A1;.10 \A1;2.60 \A1;.65 \A1;2.58 \A1;1.45 \A1;1.98 \A1;2.28 \A1;1.40 \A1;2.01 \A1;2.53 \A1;2.35 \A1;3.20 \A1;2.60 \A1;3.63 \A1;3.68 \A1;2.00 \A1;2.55 \A1;2.35 \A1;3.20 \A1;2.60 \A1;3.63 \A1;2.58 \A1;1.45 \A1;1.98 \A1;.15 \A1;.15 \A1;2.50 \A1;.75 \A1;.15 \A1;2.15 \A1;.15 \A1;3.40 \A1;.15 \A1;2.15 \A1;.15 \A1;.15 \A1;2.20 \A1;2.05 \A1;.15 \A1;.15 \A1;2.40 \A1;.15 \A1;1.10 \A1;.25 \A1;1.10 \A1;.15 \A1;4.20 \A1;.15 \A1;.15 \A1;2.20 \A1;.15 \A1;.15 \A1;1.20 \A1;1.70 \A1;.15 \A1;3.25 \A1;.15 \A1;2.40 \A1;.15 \A1;2.20 \A1;.15 \A1;3.05 \A1;.15 \A1;2.45 \A1;.15 \A1;4.35 \A1;2.60 \A1;.65 \A1;.15 \A1;.15 \A1;.15 \A1;3.45 \A1;2.80 \A1;.15 \A1;.15 \A1;1.15 \A1;.15 \A1;6.63 \A1;.15 \A1;.25 \A1;4.475 \A1;.50 \A1;.65 \A1;.15 \A1;2.35 \A1;.15 \A1;1.90 \A1;.15 \A1;2.20 \A1;1.225 \A1;.15 \A1;4.93 \A1;3.20 \A1;2.35 \A1;.15 \A1;.25 \A1;.15 \A1;.90 \A1;.15 \A1;1.75 \A1;.15 \A1;2.35 \A1;.15 \A1;3.20 \A1;.15 \A1;.60 \A1;.15 \A1;.15 \A1;.15 \A1;.25 \A1;2.58 \A1;1.45 \A1;1.98 \A1;2.58 \A1;1.45 \A1;1.98 \A1;3.63 \A1;2.60 \A1;3.20 \A1;2.35 \A1;2.55 \A1;2.00 \A1;1.40 \A1;2.28 \A1;.80 \A1;3.63 \A1;2.60 \A1;3.20 \A1;2.35 \A1;2.55 \A1;2.00 \A1;1.40 \A1;2.28 \A1;3.45 \A1;3.20 \A1;2.35 \A1;2.05 \A1;3.25 \A1;1.90 \A1;1.75 \A1;2.35 \A1;2.40 \A1;1.75 \A1;1.00 \A1;1.90 \A1;1.75 \A1;2.20 \A1;6.63 \A1;1.05 \A1;2.15 \A1;.65 \A1;1.70 \A1;3.05 \A1;1.90 \A1;.90 \A1;.40 \A1;2.20 \A1;2.50 \A1;3.40 \A1;2.50 \A1;.80 \A1;1.40 \A1;.40 \A1;2.80 \A1;3.45 \A1;2.75 \A1;3.25 \A1;1.75 \A1;1.00 \A1;2.40 \A1;1.75 \A1;1.00 \A1;1.90 \A1;.90 \A1;.40 \A1;2.35 \A1;2.35 \A1;1.75 \A1;6.63 \A1;.65 \A1;1.70 \A1;2.35 \A1;3.05 \A1;.90 \A1;.80 \A1;1.05 \A1;2.15 \A1;.75 \A1;1.15 \A1;.80 \A1;.95 \A1;1.50 \A1;2.20 \A1;2.45 \A1;2.20 \A1;4.20 \A1;2.50 \A1;.90 \A1;.65 \A1;.25 \A1;3.20 \A1;3.20 \A1;1.50 \A1;2.20 \A1;.50 \A1;1.45 \A1;.55 \A1;2.20 \A1;3.40 PUERTA 0.90 2.20 PUERTA 1.00 2.20 PUERTA 0.90 2.20 PUERTA 0.80 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 0.90 2.20 PUERTA 0.80 2.20 Ventana V 1.00 2.50 2.60 Ventana V 1.00 1.65 2.60 Ventana V 1.00 1.45 2.60 Ventana V 1.00 1.55 2.60 Ventana V 1.00 1.55 2.60 Ventana V 1.00 1.40 2.60 V.A V 2.10 0.40 0.50 V.A V 2.10 0.65 0.50 V.A V 2.10 0.65 0.50 \A1;4.20 \A1;2.50 \A1;.90 \A1;.65 \A1;.25 \A1;3.20 \A1;.50 \A1;1.45 \A1;.55 \A1;2.20 \A1;3.40 \A1;.15 \A1;.15 \A1;2.50 \A1;.75 \A1;.15 \A1;2.15 \A1;.15 \A1;3.40 \A1;.15 \A1;2.15 \A1;.15 \A1;.15 \A1;2.20 \A1;2.05 \A1;.15 \A1;.15 \A1;2.40 \A1;.15 \A1;1.10 \A1;.25 \A1;1.10 \A1;.15 \A1;4.20 \A1;.15 \A1;.15 \A1;2.20 \A1;.15 \A1;.15 \A1;1.20 \A1;1.70 \A1;.15 \A1;3.25 \A1;.15 \A1;2.40 \A1;.15 \A1;2.20 \A1;.15 \A1;3.05 \A1;.15 \A1;2.50 \A1;.80 \A1;1.40 \A1;.40 \A1;2.80 \A1;3.45 \A1;2.75 \A1;3.25 \A1;1.75 \A1;1.00 \A1;6.63 \A1;.65 \A1;1.70 \A1;2.35 \A1;3.05 \A1;.90 \A1;.80 \A1;1.05 \A1;2.15 \A1;.75 \A1;1.15 \A1;.80 \A1;.95 \A1;1.50 \A1;2.20 \A1;2.45 \A1;2.20 \A1;2.45 \A1;.15 \A1;4.35 \A1;2.60 \A1;.65 \A1;.15 \A1;.15 \A1;.15 \A1;3.45 \A1;2.80 \A1;.15 \A1;.15 \A1;1.15 \A1;.15 \A1;6.63 \A1;.15 \A1;.25 \A1;4.475 \A1;.50 \A1;.65 \A1;.15 \A1;2.35 \A1;.15 \A1;1.90 \A1;.15 \A1;2.20 \A1;1.225 \A1;.15 \A1;4.93 \A1;3.20 \A1;2.35 \A1;.15 \A1;.25 \A1;.15 \A1;.90 \A1;.15 \A1;1.75 \A1;.15 \A1;2.35 \A1;.15 \A1;3.20 \A1;.15 \A1;.60 \A1;.15 \A1;.15 \A1;.15 \A1;.25 \A1;2.58 \A1;1.45 \A1;1.98 \A1;2.58 \A1;1.45 \A1;1.98 \A1;3.63 \A1;2.60 \A1;3.20 \A1;2.35 \A1;2.55 \A1;2.00 \A1;1.40 \A1;2.28 \A1;.80 \A1;3.63 \A1;2.60 \A1;3.20 \A1;2.35 \A1;2.55 \A1;2.00 \A1;1.40 \A1;2.28 \A1;2.40 \A1;1.75 \A1;1.00 \A1;1.90 \A1;.90 \A1;.40 \A1;2.35 \A1;2.35 \A1;1.75 LAMINA: CAD: DOCENTE: ALUMNOS: ESCALA: PLANO 1/50 J.J.C.A ESPECIALIDAD: DIRECCIÓN: CURSO: ARQUITECTURA ARQUITECTURA REVOLLEDO VELARDE RENE WILIAM PLANO DE OBRA MANZANA : 40 LOTE : SECTOR : 10 URBANIZACION : WICHANZAO DISTRITO : LA ESPERANZA PROVINCIA : TRUJILLO 02 DEPARTAMENTO : LA LIBERTAD EDIFICIO MULTIFAMILIAR A-08 P A S A D I Z O 16 17 18 19 VACIO VACIO VACIO 9 11 12 13 15 20 22 21 P A S A D I Z O 7 6 1 2 3 4 5 1 1 1 2.50x2.45 CL. CL. PISO PARQUET PISO PARQUET PISO PARQUET PISO CERAMICO 0.60 x 0.60 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO PARQUET PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 CL. CL. 5 PISO PARQUET CL. PISO PARQUET CL. 14 10 N.P.T. ±0.00 5 SALA NPT+0.15 COCINA NPT+0.15 TIENDA NPT+0.15 CARPORT NPT+0.15 COMEDOR NPT+0.15 JARDIN NPT+0.00 DORMITORIO 01 NPT+0.15 PRINCIPAL NPT+0.15 DORMITORIO 01 SS.HH, NPT+0.15 DORMITORIO NPT+0.15 SS.HH. NPT+0.15 JARDIN NPT+0.00 PRIMER PISO DISTRIBUCION esc. 1/50 SEGUNDO PISO DISTRIBUCION esc. 1/50 ESTUDIO NPT+2.95 HALL NPT+2.95 SALA NPT+2.95 COMEDOR NPT+2.95 SS.HH. NPT+2.95 DORMITORIO NPT+2.95 DORMITORIO NPT+2.95 PRINCIPAL NPT+2.95 DORMITORIO COCINA NPT+2.95 PISO PARQUET PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO PARQUET PISO PARQUET CARBAJAL ALVARADO JANMARCO JUNIOR SEVILLANO ROMERO MARBIN ORLANDO SALIRROSAS SALINAS FRANZ MULLER PISO CERAMICO 0.60 x 0.60 PISO CERAMICO 0.60 x 0.60 PISO CERAMICO 0.60 x 0.60 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1.225 5 5 5 5 5 5 5 5 1.225 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .25 4.475 .50 5 5 5 5 5 5 5 1.225 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .25 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 P A S A D I Z O 31 32 33 34 VACIO VACIO VACIO 24 26 27 28 30 35 37 36 CL. CL. CL. 29 25 TERCER PISO DISTRIBUCION esc. 1/50 ESTUDIO NPT+5.75 HALL NPT+5.75 SALA NPT+5.75 COMEDOR NPT+5.75 SS.HH. NPT+5.75 DORMITORIO NPT+5.75 DORMITORIO NPT+5.75 PRINCIPAL NPT+5.75 DORMITORIO COCINA NPT+5.75 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .25 4.475 .50 5 5 5 5 5 5 5 1.225 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .25 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6.25 0.6 8.5 4.65 2.3 9.44 2.2 6.1 2.26 2.5 3.5 3.69 \A1;46.75 0.85 \A1;3.05 \A1;1.20 \A1;0.15 \A1;6.60 \A1;0.15 \A1;3.05 \A1;1.20 \A1;15.40 \A1;15.40 ml. 20.86 6 20 6 A1 L J K N M I H E D C B A G F 3 12 6 18 8 7 6 1 2 3 4 5 41 32 40 39 38 37 36 35 34 33 31 30 29 28 27 26 25 24 19 17 16 15 14 13 12 23 20 22 21 11 9 10 Z A' C' J V W T S Q X M L N O P H I R F G E' E D' D C B A U G' F' P R S N T' E 3 4 5 1 2 1 2 3 5 6 6 7 1 4 3 2 5 7 14 5 6 15 22 21 24 23 32 31 34 39 38 33 16 10 9 8 12 13 1 2 3 20 19 18 27 26 25 30 29 28 37 36 35 17 11 4 1 2 3 5 6 7 8 9 10 11 12 13 14 16 17 20 18 21 22 23 24 25 28 29 30 31 26 27 15 4 19 7 6 5 17 16 11 10 12 14 15 13 8 9 4 2 1 14 1 12 11 2 3 13 14 18 40 36 39 38 41 35 34 22 23 25 46 1 2 3 4 5 12 11 10 9 8 13 14 15 16 19 17 26 24 30 31 42 27 37 50 49 28 29 48 47 45 1 13 2 14 Q U' 3 A B C D A' A B G H C F I M D E J K L Ñ O Y' K' K Y B' 11 10 9 8 7 5 6 4 3 2 1 12 1 1 K G N L J M I H C B A E F E A D Ñ Y T S P I H C Q1 G Q F E2 D E1 E X1 U O A L K B Z J B1 V W M Ñ N R Z1 X X Z1 2 1 7 6 5 3 4 8 3 2 1 6 4 7 5 8 6 17 22 16 15 24 23 25 21 14 19 20 18 11 13 12 10 9 5 1 3 2 4 7 8 14A 4A 26 4 5 16 15 11 12 13 24 23 21 22 25 27 28 20 19 18 14 17 10 9 8 7 6 3 2 1 14 1 2 23 21 26 27 29 28 12 11 9 10 15 7 8 6 5 3 4 22 24 25 20 13 16 17 18 19 1 2 4 3 5' 8 6 7 12 11 10 14 15 17 16 21 22 18 19 23 24 25 20 9 13 5 26 27 28 29 30 31 32 34 33 35 36 37 38 39 6 8 10 9 7 4 5 32 44 21 7 20 43 33 3 4 6 5 11 12 14 13 19 20 22 21 27 28 7 2 1 10 9 15 16 17 18 26 25 23 24 9 6 8 10 11 4 5 7 8 24 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 23 22 21 20 59 48 48A 48B 49 40 47 46 44 45 43 42 41 53 51 50 39 38 37 36 35 58 59 60 57 54 55 56 52 6 20 6 12 11 10 9 8 25 15 16 14 26 27 28 29 32 30 13 5 3 7 2 1 34 33 4 23 22 24 17 18 19 31 21 9 8 7 6 4 3 2 1 5 5 6 4 3 2 1 5 12 15 14 4 8 11 7 3 2 1 6 10 9 13 6 5 3 4 2 1 11 10 9 8 7 21 14 15 16 17 18 19 20 7 10A 10 9 8 6 5 4 3 2 13 12 11 1 1A 1 2 3 4 5 7 8 9 10 6 7 9 2 3 6 8 4 10 1 5 8' 12 22 13 14 15 16 17 18 11 23 19 20 21 9 12 13 14 11 16 15 10 7 5 8 4 3 1 2 6 6 4 3 2 1 8 7 5 7 6 8 9 10 11 1 2 3 4 5 LL' R V U V' W' X' Y' Z' A' I' B' L' LL M' S' M N P Ñ T' U' O Q' R' 23 22 21 20 14 13 12 11 10 9 1 25 24 19 17 16 15 8 7 6 4 3 2 18 5 18 8 24 22 4 20 21 19 14 13 12 11 6 5 3 23 1 10 7 2 9 17 15 16 1 2 3 10 11 12 13 14 15 16 17 22 23 24 18 21 20 32 39 38 18 15 17 19 13 9 14 16 22 21 20A 24 25 28 29 26 27 15 16 11 10 4 3 2 1 12 13 14 30 22A 3A 4 5 1 2 8 1 9 8 2 7 6 4 5 11 10 22 19 17 18 16 20 21 14 15 13 12 3 31 1 25 28 27 16 9 3 2 40 39 11 29 41 42 10 15 26 30 14 13 12 5 38 37 36 35 34 33 32 24 23 22 21 19 20 18 17 8 7 6 4 7 8 2 7 9 1 5 4 3 6 2 3 5 6 7 8 9 4 1 10 11 12 13 14 15 16 17 18 20 21 19 16 15 14 17 18 19 12 10 6 13 11 9 7 5 4 3 2 1 3 1 9 12 11 10 2 6 7 5 4 8 11 7 6 8 10 9 5 1 2 3 4 20 19 16 17 21 26 27 13 12 24 22 23 18 28 29 25 2 11 10 9 8 15 7 14 6 4 3 1 5 4 5 6 7 8 19 9 20 21 26 25 22 23 24 29 31 30 33 34 37 36 35 28 27 3 1 4 5 2 6 7 8 11 12 10 6 9 17 20 19 18 8 7 7A 3 31 26 1 2 15 14 16 17 3 13 18 12 19 5 31 30 32 33 29 34 28 20 27 35 36 4 20 19 18 15 17 16 29 30 28B 28A 23 11 21 22 26 25 24 38 39 37 6 10 9 31 32 33 6 8 22 36 23 20 19 7 35 21 24 34 9 5 3 11 9 8 6 10 2 1 7 4 12 5 14 16 13 15 4 3 2 5 1 20 1 21 2 19 22 3 18 23 17 16 4 5 33 34 24 45 46 40 29 39 28 16 17 18 15 41 30 19 14 4 13 5 12 20 27 31 38 3 6 11 21 26 32 37 42 43 36 33 25 22 10 7 2 44 35 34 24 23 9 8 1 1 2 3 4 6 5 15 7 8 9 10 11 12 13 14 16 26 27 19 20 21 22 23 24 32 31 17 18 28 25 29 30 10 13 12 14 11 9 8 7 6 5 4 3 2 1 1 2 3 4 11 12 14 13 15 16 17 27 28 18 32 26 33 25 10 7 8 30 29 22 28 23 21 24 27 25 4 5 12 3 11 6 2 7 10 13 15 17 20 19 18 14 8 1 16 9 6 7 9 10 29 28 11 12 26 14 15 25 30 27 8 13 31 1 5 4 6 7 8 45 44 43 48 46 3 2 9 10 11 12 15 13 39 49 49A 34 33 32 38 37 31 30 36 35 23 24 22 25 28 26 27 19 16 17 18 20 21 14 29 40 41 42 47 39A 38A 41A 44A 25A 4A 9A 19A N A B C M L K F E D 21 20 19 18 16 15 12 17 13 14 22 1 9 8 6 7 4 3 2 10 11 5 Z2 Z1 X O Ñ M L K F G H J S T U I V W E R A B C D N P Y Z P1 Z3 Z4 7 13 18 10 19 21 16 17 8 11 12 9 20A 20 1 1A 2 3 4 5 6 14 15 17 16 11 12 10 13 9 14 16A 16B 17A 17B 17E 17D 17C 2 4 5 15 8 3 7 6 1 7 10 12 2 3 1 8 4 5 6 15 19 17 20 9 13 16 14 18 11 1 4 5 6 9 10 3 13 12 2 7 8 16 15 14 17 18 11 15 16 17 18 19 21 20 22 23 24 25 27 28 29 30 26 1 2 3 5 4 7 6 8 9 10 11 13 14 12 30 31 32 33 34 36 35 37 38 39 40 41 42 43 44 45 47 46 50 51 49 48 52 53 54 1 2 3 4 5 6 7 8 10 9 11 12 13 14 15 16 17 18 19 20 21 22 22A 23 24 25 26 28 29 27 16 15 7 11 3 13 8 15 10 9 6 4 3 12 13 14 2 5 1 1 2 8 9 3 5 6 7 15 10 14 11 13 12 29 21 20 39 27 38 16 17 18 19 42 30 32 31 41 4 25 22 28 33 34 24 36 40 35 26 37 11 13 12 17 19 14 16 21 20 18 3 10 8 6 4 9 15 1 7 5 2 A H C E F I B D M N Ñ O W X Y U T Q Z V P S R K G L J 10 8 11 15 16 3 4 9 2 13 12 7 5 6 1 14 14 17 16 10 11 15 13 12 9 1 2 8 7 3 4 6 5 9 10 8 11 7 6 1 2 3 4 5 13 12 14 18 20 19 21 22 23 24 25 16 15 26 17 18 19 22 21 25 24 27 26 28 30 31 29 20 6 7 8 9 10 15 14 13 12 11 16 17 23 10 9 15 5 1 2 3 4 14 16 17 18 8 13 6 7 11 12 B D G E K L K I J B A E F S U T Q R Ñ N H D G C LL M O P B C D H I J L K G M N E F Ñ S R P Q LL O G H F E D J I C B A 5 6 7 4 3 2 1 8 21 2 1 3 4 5 20 17 22 19 16 15 14 13 12 11 6 7 9 10 18 18 19 20 21 17 16 7 14 13 4 8 2 3 1 6 12 15 10 11 9 22 5 1 2A 3 12 11 5 6 4 8 9 7 10 2 A B C E F G H I J K L M N Ñ R Y X S Q O U P V W T D 2 4 6 7 3 23 17 16 15 14 13 12 11 10 8 1 5 25 18 2 4 6 7 21 22 3 20 19 23 24 17 16 15 14 13 12 11 10 8 1 5 25 18 9 2 10 9 8 7 3 11 6 4 1 5 6 7 8 17 9 15 20 19 22 21 11 12 10 4 5 1 14 13 2 3 18 16 25 26 27 23 24 28 29 30 31 32 12 2 1 4 5 15 6 7 8 9 10 20 19 11 13 14 24 26 25 33 32 31 21 22 27 16 17 18 30 29 28 23 3 8 11 10 5 7 6 9 3 2 1 4 18 1 2 5 4 3 6 7 8 11 12 17 19 24 23 20 16 13 10 9 14 15 21 22 K 73 E F' G' I 75 J 76 F 74 75A H" H' H G E' 33 35 28 32 40 36 37 31 41 24 27 34 38 39 25 29 30 2 1 13 8 9 53 53B 54 55 52 53A 5 7 11 10 12 59 63 61 62 65 57 58A 58 56 60 64 6 72 C B" B D 18 14 19 47 46 48 49 50 51 22 44 43 4 15 16 17 45 20 71 A2 A1 70 A3 21 3 69 66 68 67 42 23 A' A' 18 17 12 13 14 16 39 59 60 61 40A 40 11 15 58 41 42 3 53 48 56 45 44 46 47 49 54 55 4 1 2 5 6 8 7 50 51 9 10 43 52 57 63 64 65 66 34 27 32 33 28 31 26 29 30 9 3 2 22 8 7 11 10 24 23 4 5 1 6A 6 20 21 19 18 17 15 16 14 13 12 8 9 10 11A 12 14 13 2 1 3 4 5 6 7 11 23 24 25 27 22 21 20 19 18 16 15 17 20A 18A 26 17 18 9 8 21 11 12 24 23 22 10 20 6 7 13 15 16 19 14 5 4 3 2 1 19 18 12 11 10 13 14 16 15 17 5 6 9 8 7 2 1 3 4 E D C B A A 5 3 25 14 26 15 28 27 24 16 17 23 29 22 18 13 12 11 10 9 8 7 4 1 33 32 30 21 19 31 20 6 77 61H 76A 61I 61G 74 62 62 69 61B 61A 61D 61C 61E 70 75 35 39 35 54 38 55 73 73 59 76 72 58 71 60 36 56 57 37 61F 44 42 43 63 68 67 64 50 51 65 65A 49 66 48 47 45 46 6A 7B 31 26 14 13 12 28 30 27 29 8 7 4 3 19 20 23 17 5 6 9 22 34 21 18 25 53 52 40 41 33 24 16 32 2 10 11 1 15 8 20 15 2 4 5 9 6A 7A 3 10 1 14 13 18 17 18A 16 19 12 11 12A 14 2 40C 22 33 13 43 37 10A 21 28 29 30 23 24 25 26A 26B 43A 39 32 31 38 36 35 34 40 40A 40B 41 41B 41A 42 43B 43C 18 17 26 20 16 19 15 12 11 10 1 3 4 5 6A 6 7 8 8A 9A 34 33 32 29 17 16 15 30 31 17A 5A 1 26 20 4 21 22 7 11 5 6 9 10 25 24 23 8 19 12 13 3 27 2 14 18 28 18 14 N O J' K' H' I G' A' B' D' C' E' F' S T R N' M' L' Y' V' X' W' U' O' T' P' S' Q' Q B C A D E G I F II L K J R' I P M U H v LL' LL T S R Q P O N L K J I M L E C F A LL G D T' S' R' Z W X Y N' L' D' P'' Z' G' G' 15 14 16 13 4 12 11 10 9 6 9 8 7 5 3 2 1 T A B U M Q O N R S Ñ LL J L K I M R R S I E F D C E H G A1 H1 I1 J1 K1 F1 EI D1 C1 B1 G1 A1 L1 ALTO TRUJILLO SECTOR A ALTO TRUJILLO SECTOR B ALTO PORVENIR AREA = 700,000 m2 3,325 lotes de 120.00 m2 c/u 3,091 lotes de 120.00 m2 c/u AREA = 650,000 m2 2,612 lotes de 120.00 m2 c/u AREA = 550,000 m2 9 6 8 5 11 10 7 12 2 1A 1 2A 3 10A 4 3 2 8 1 7 4 6 5 D L I K M J N P O H G F E D T Q R S U W V C X U U L 1 2 3 21 10 12 19 13 17 16 14 18 9 20 3A 3B 15 14 13 12 9 10 11 6 7 8 5 2 4 3 1 L N M 4V J K B' A' C D F G H E I K L J I H G F D E C B A O3 B3 A3 D3 K3 E3 L3 M3 V3 N3 F3 D1 X1 V A1 X P-8 P-7 P-4 P-3 P-1 S1 P2 E2 P V1 Z1 T1 W1 Y1 LL P-2 D2 C1 B1 T I1 O A2 U S k1 H1 G1 L1 F1 R1 M1 N1 E1 Y O1 Q1 P1 Z R Q Ñ W D E F C B L N M G H A I J K 8 Ñ Z X O Y Q P MF-3 MF-2 MF-4 A1' MF-1 13A 9 11 13 1' 2' 3' S P T U V W F' G' E' D' 1 2 7 5 6 8 3 11 4 9 15 14 13 20 21 12 10 16 18 19 22 17 23 24 S R D G F E K L Q P O J C B I N M A H 4' H' 5' I' O' 22 21 20 19 W' U' S' X' Z' CH2 V' Y' A2 B2 C2 D2 E2 L2A H2 F2 G2 I2 J2 K2 S' T' G H A B E D C F K J I H G A B C D F E C' O L M N Ñ P3 P4 7A 8A 9A 9B 10B 10A E' E F F' G G' H I J J' I' H' K D D' B C A B' C' A' C D E A Ñ B 1 K J N L M F 1 H G 1 2 4 3 5 1 3 2 4 5 6 9 8 7 11 12 13 14 10 PISCINA LOZA CERRO PRESIDIO I K J H E D A C B G F 6 12 7 8 20 21 13 14 17 18 2 4A 9 10 11 22 4 24 3 15 16 23 1 25 19 29 28 27 30 26 5 38 40 39 41 22 21 36 14 13 42 37 36 30 34 35 33 32 31 29 28 27 26 8 11 12 8 8' 9 10 23 4 3 2 16 5 6 18 19 20 17 25 24 15 1 7 1 2 3 4 5 6 8 9 10 12 13 14 15 16 23 22 21 20 19 18 17 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 46 47 48 49 45 44 43 42 41 40 7 11 4 3 6 7 5 8 9 10 2 1 9 A B C N O P R M' K' B A M L S Q L' C' F D C J E G I T H H' K B C E F G CH I H O 1 2 3 4 1 2 11 4 3 10 2 12 13 A C B D A B A C D B A C D E F G H I C G A 1 2 E C C' G A H F D I B N 4 I I H I-3 E3 C2 H3 M1 B-33 B-34 B-26 Q B-18 B-14 R B35 B24 B27 B25 B23 B20 B21 B30 B32 B31 B28 B29 B14 B16 B19 B17 B15 B13 B42 B22 B41 C20 C25 C22 C21 C23 C19 C18 C39 C40 C41 C28 C29 C43 A46 A48 C24 C42 A47 A45 A41 A43 C32 C27 C26 C30 C31 A37 C35 C34 C15 C14 C7 C6 A B37 C8 C9 C13 C16 C10 C11 C12 C2 C5 C3 C17 C37 C38 B35 B36 C4 C36 B43 B44 C1 B Q1 Q2 A B C D E G J G' H K A N T E2 F K J D M N Ñ O L LL P T S R Z B' W X C' V Y A' G H I U B A Q C E N B Q A' A O Ñ R P Z N K' Ñ O L M Q J' I' H' G' K H J R F' S E' D' G I F E C' T B' A' D C U Z Y P A V W X B V Y U LL P Q A' R S N T A O Ñ M C CH L D F B W X K G H J I E W X A' T U S R Q Y V Z B' P Ñ O N E' M L A E B C D G F J K H C' D' I G H F E J D I C' C K L T S R X Y W Y' Z V U B M A N Ñ P Q O A B C CH D F G H I J K L LL M Ñ N O P Q R S T U V W Y X Z A' E F G E P O S Q R A2 D2 C2 B2 G2 F2 H2 I2 LL2 V U X W Y T S L Q C2 B2 Z A2 D2 R P Ñ N M O LL B C D F A H G K J I E D T S M I H G F C E L K J W V U X Y C I B A J L K H I P Q X W R S T U V O N - Z Y E F G W D H N LL M A F B E I J H G K L D C LL M N O P Ñ U V W X Z A2 Y E2 F2 LL2 M2 N2 Ñ2 D2 P2 O2 C2 B2 Q R S T G2 H2 I2 J2 K2 L2 E C D B A H M LL I F L K J G A B D C I J K H Ñ LL M L U V W Z Y X J2 L2 K2 N2 C A B D R F G Q P J H I O K L N M E P P Q O F E M 11 12 14 13 9 10 3 4 5 2 1 8 7 6 6A A C D F E B 10 7 17 11 25 8 16 15 14 24 23 22 35 34 33 42 41 40 31 32 39 37 38 44 4 3 13 12 21 20 29 28 36 6 5 18 1 30 26 2 9 19 43 27 43 A E D B N M L K' K C H I G J F D E F G H I A B C J 13 7 6 12 1 2 3 4 5 8 9 10 11 1 3 4 6 7 11 10 9 8 12 5 13 14 15 16 5 6 1 2 4 3 6 5 4 8 1 3 2 7 1 3 9 10 11 21 13 5 17 20 15 19 4 14 16 18 2 12 8 23 H F G E D C B A C G H I F E D A B J K L O P S T Ñ Q R U N M LL LL' W X A' B' C' D' E' Y Z F' G' H' V 10 9 8 7 6 28 30 29 2 17 18 5 24 25 26 32 33 45A 45 15 16 44 12 3 4 1 20 19 21 37 38 39 40 41 42 43 47 48 13 14 11 46 31 49 22 23 27 34 35 36 30 27 41 42 29 28 43 44 46 40 47 49 48 8 9 23 21 20 45 22 19 18 17 24 10 32 39 38 33 25 16 34 26 15 37 14 35 36 13 31 11 7 12 5 4 3 2 6 1 54 53 51 50 52 8 9 10 2 11 1 6 4 7 3 5 1 2 4 5 3 7 6 28 27 26 29 30 25 31 32 24 22 23 20 19 13 14 18 15 17 21 16 10 11 12 6 7 8 2 3 4 1 5 9 14 13 12 9 10 11 6 7 8 5 2 4 3 1 H F A B D G I C E F3 03 07 08 09 10 04 05 06 30 08 11 16 15 12 13 14 17 18 19 20 24 23 22 05 06 07 01 02 03 37 36 21 35 04 34 33 32 31 12 13 09 10 11 29 28 27 26 14 15 16 24 23 25 22 19 17 18 21 20 01 03 02 06 05 04 06 24 04 35 03 04 05 06 08 09 10 07 34 33 32 01 02 39 04 05 37 36 01 02 03 36 02 03 01 32 34 35 33 04 31 05 30 33 32 01 02 01 03 04 01 28 29 30 27 02 03 22 26 30 27 29 28 10 11 08 31 09 13 16 15 25 14 21 12 27 26 06 07 31 29 28 25 24 23 01 17 02 20 19 18 31 03 27 28 29 30 02 06 04 03 05 07 26 25 10 09 08 26 23 16 10 08 09 07 18 17 22 06 01 30 29 28 02 03 04 05 26 27 06 05 25 24 23 12 13 14 15 11 09 07 08 24 25 10 22 21 23 06 01 13 23 21 22 08 07 11 10 09 20 11 12 17 18 19 16 19 20 21 18 17 16 15 14 13 01 03 02 15 14 01 26 29 28 27 05 04 03 02 07 06 05 04 25 24 23 22 21 25 02 04 03 22 20 21 19 08 07 11 10 12 22 25 02 03 04 26 23 24 25 26 22 11 13 14 15 18 21 19 20 03 07 08 16 05 06 17 01 02 04 29 30 27 28 40 01 18 01 03 02 22 20 21 17 18 19 16 12 10 13 23 07 25 05 24 06 09 08 17 16 15 14 27 13 12 11 26 15 14 01 11 28 02 05 40 39 38 37 04 03 02 01 34 36 35 08 07 06 37 38 39 36 04 03 32 33 34 35 12 11 10 09 28 29 31 30 16 26 25 24 13 12 11 10 27 28 30 14 18 16 15 17 26 22 23 24 25 06 05 07 08 09 07 06 05 04 10 08 09 28 06 03 02 01 29 05 30 25 26 23 24 09 08 07 11 10 19 18 10 09 08 20 23 22 24 21 20 19 18 17 14 16 15 19 20 21 17 19 18 15 22 21 14 13 16 20 42 18 41 21 22 19 18 17 23 20 20 19 21 01 30 04 30 01 02 28 29 27 24 10 26 25 09 13 12 23 11 14 15 17 16 03 02 01 04 01A 01B 02 03 04 05 06 07 08 09 01 01 01 02 66 65 64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 09 08 07 06 05 04 03 02 01 33 32 29 28 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 07 08 09 10 04 05 06 30 08 11 16 15 12 13 14 17 18 19 20 24 23 22 05 06 07 01 02 03 37 36 21 35 04 34 33 32 31 12 13 09 10 11 29 28 27 26 14 15 16 24 23 25 22 19 17 18 21 20 24 04 35 03 04 05 06 08 09 10 07 34 33 32 02 39 04 05 37 36 01 02 03 33 32 01 02 01 03 01 28 29 30 27 02 03 22 26 30 27 29 28 10 11 08 31 09 13 16 15 25 14 21 12 27 26 06 07 31 29 28 25 24 23 17 20 19 18 27 28 02 06 04 03 05 07 26 25 10 09 08 30 29 28 02 03 26 27 06 05 25 13 23 21 22 08 07 10 09 20 11 12 18 19 15 14 25 04 26 23 24 25 26 22 11 13 14 15 18 21 19 20 03 07 08 16 05 06 17 04 29 30 27 28 01 03 02 22 20 21 17 18 19 16 10 13 23 07 25 05 24 06 09 08 27 13 12 11 26 15 14 28 01A 01B 02 03 04 05 06 07 08 09 01 01 66 65 64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 09 08 07 06 05 04 03 02 01 33 32 29 28 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 4 17 16 10 1 9 9 5 15 14 12 11 2 10 8 7 6 8 7 6 12 13 8 9 6 5 2 10.25 29.75 10.00 29.92 10.00 30.08 9.90 8.25 8.50 25.50 1 8.05 7.90 25.74 3 8.30 8.25 25.99 4 5.10 35.02 5.00 35.37 5.00 5.20 35.71 7 8.86 12.59 30.16 7.91 10 11 9.20 33.43 9.03 33.44 22.36 8.84 9.90 36.33 10.19 37.58 5.15 10.03 30.14 10.50 4.28 27.89 12.00 10.29 21.51 1.56 2 1 9.90 9.97 30.06 29.40 9.95 13 9 7 4 3 15 14 8 6 2 1 5 12.45 11.00 9.26 10.79 7.10 20.00 7.10 20.01 7.63 8.81 20.05 10.90 10.50 11.00 10.28 16.78 9.95 16.76 4.55 27.90 5.00 5.00 27.84 5.15 27.78 1.40 20.00 12.18 9.68 13 4.97 29.48 4.68 29.64 9.53 10.25 3.50 29.84 10.25 30.06 9.32 29.50 10.00 29.58 10.54 29.00 10.40 29.34 30.31 5.20 3.80 30.27 25.06 9.33 25.03 9.00 8.95 25.01 8.90 24.98 13.00 11.25 10.05 10.10 29.79 10.55 29.77 10.03 11.45 29.76 11.30 29.75 2.95 33.84 5.81 5.10 33.00 4.25 7A \A1;2.10 18.91 12.85 12.00 10.84 30.07 12.25 13.20 10.15 10.66 36.36 8.80 25.00 8.79 25.26 9.44 9.72 29.65 6.90 6.65 20.83 12.15 29.83 12.45 6.80 21.35 6.64 21.09 13.85 8.48 13.70 9.00 5A 5 3837 5.09 12B 12A 12 6.83 12.75 7.23 13.36 13.20 13.65 8.25 12.52 8.25 12.25 9 8.86 12.59 30.16 11.74 7.91 10 12.50 7.99 12.45 17.20 2 3 4 5 6 7 7 1 2 3 4 5 6 7 9 8 10 11 12 13 14 15 16 17 18 19 1 2 3 4 5 7 8 9 10 11 12 13 8 9 10 11 9 10 11 12 13 14 15 16 17 18 1 1 2 3 4 5 6 7 7 1 2 3 4 5 6 7 9 8 10 11 12 13 14 15 16 17 18 19 1 2 3 4 5 6 7 8 9 10 11 12 13 9 10 11 12 13 14 15 16 17 18 1 2 10 11 12 23.41 5.90 6.60 23.37 11.35 11.39 6.26 12.02 12.02 73.08m2 73.02m2 3A 1 2 3 1 2 3 4 5 6 7 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 9 8 10 11 12 13 14 15 16 17 18 19 1 2 3 4 5 7 8 9 10 11 12 13 1 2 3 4 5 6 7 11 12 1 2 3 4 5 6 7 8 9 10 11 1 2 3 4 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 4 10 9 8 1 2 3 4 16 17 18 19 20 21 22 23 24 28 29 30 31 1 2 3 4 5 1A 2B 2C 3B 3C 3D 3A 2A 1 2 3 4 5 6 7 8 10 11 6 7 8 9 10 10A 11 12 13 15 16 17 18 19 20 21 22 23 24 10 9 8A-1 8 7 6 5 4 3 2 1 32A 32 31 30 29 28 27 26 25 24 23 22A 21 18 20 19 17 16 14 14A 15 13A 13 4 4A 3 2 1 17A 17 16 15 9 10 10A 11 11A 11B 11 11C 11D 11E 1 1A 1C 1B 2 3 5 6 7 10 9 11 12 13A-1 13A 14 14A 15 16 16A 17 8 1 2 3 4 14B 13 9A 9 8A 2B' 4A 14A PASAJE COMUN 1-A D Prque. 01 I J 4-A 22A 22B 21A 21 20 19 08 07 06 05 04 03 02 01 09 18 17 16 11 10 12 13 14 15 22C 1A 2 AREA = 582.40 m2 LOTE 1-A AREA = 1,125.15 m2 LOTE 2 11 12 3 1 1-A 2 1 2 3 4 5 6 3 4 5 6 20 21 22 19 14 13 7 8 7 8 9 10 11-A 16 17 18 11 11-B 11-C 1-C 1-B 15 1 1-A 2 8 7 6 44 45 11 10 9 10 46 47 9 48 49 50 14 11 12 13 1 3 4 4 3-A 3-C 3-B 5 2 5 6 51 17 16 15 14 13 52 12 8 7 6 7 10 9 8 9 11 2 10 3 8 1 2 18 17 16 15 4 3 2 1 7 8 9 10 11 3 4 5 6 10 7 8 9 17 17-A 11 12 13 14 29 30 31 8 9 10 11 12 13 14 15 9 8-A 8 7 6 5 4 16 15 14 13 12 11 21 22 23 24 26 27 1 2 3 4 5 6 7 14 15 16 13 17 12 11 10 28 9-A 32 33 34 35 36 12 13 14 15 16 17 18 19 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 38 39 40 41 42 43 44 45 46 37 20 15 16 17 19 20 21 22 23 24 8 7 6 5 4 3 2 1 3 4 5 6 7 8 9 10 26 27 28 29 29-A 30 31 32 33 34 12 11 10 9 35 36 37 38 17 16 15 14 13 25 11 18 18-A 1 2 3 4 5 6 7 47 48 49 50 51 52 53 54 55 56 8 9 1 2 1 2 4 2 1 3 5 6 7 8 43 42 41 40 39 5 4 6 7 5-A 6 7 19 8 7 3 4 1 7 8 15 2 1 3 4 5 6 6 13 14 12-A 16 17 18 19 18-A 18 18 3 4 6 5 20 11 5 4 3 2 1 2 3 4 5 1 1 2 7 12 9 10 6 7 8 9 10 1 9 10 10-A 11 11-A 12 5 6 7 8 9 12 11 10 7 6 21 22 23 24 25 6 7 8 9 10 11 19 20 21 22 17 18 19 1 2 3 4 5 6 7 8 1 2 3 4 1 8 20 5 9 8 7 6 5 4 3 2 27 28 29 26 27 28 28-A 28-B 29 30 31 32 33 34 3 4 5 6 16 15 14 13 12 11 10 19 18 17 20 8 9 5 10 4 11 3 12 2 13 1 14 15 21 22 23 24 25 18 26 3 4 14 5 16 17 3-A 3 2 10 7 6 13 9 35 36 37 1 2 11 15 14 13 12 16 50 51 52 49 48 47 46 45 44 43 42 41 40 39 2 3 4 5 6 7 8 9 1 38 8 9 10 53 54 4 2 1 3 3 4 5 9 8 7 6 5 6 5 2 4 32 33 34 35 9 10 11 12 13 1 30 7 8 36 31 14 15 1 2 3 5 1 1 1 2 3 4 5 6 7 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 9 8 10 11 12 13 14 15 16 17 18 19 1 2 3 4 5 6 7 8 9 10 11 12 13 1 2 3 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 4 1 4 1 2 3 4 1 1 1 1 2 3 4 5 6 7 8 9 10 11 12 23.41 5.90 6.60 23.37 11.35 11.39 6.26 12.02 12.02 73.08m2 73.02m2 3A 21.67 9.80 5.65 4.60 16.04 10.09 10.12 10.17 8.11 8.00 33.24 8.00 33.32 7.95 33.41 8.00 33.49 9.83 33.58 10.45 33.68 21.39 8.49 21.50 21.27 8.51 21.05 10.62 10.75 21.19 6.05 6.00 19.63 11.59 19.70 11.78 9.90 10.15 33.45 9.90 33.43 10.15 10.15 33.41 9.85 9.95 33.39 12.96 3 2 1B 1C 1A 11 7 6 S/N s/n S/N S/N lt.6 s/n s/n lt.4 lt.3 s/n T.S.C. T.S.C. S/N S/N S/N S/N S/N S/N S/N S/N S/N S/N S/N S/N S/N S/N S/N S/N S/N S/N S/N S/N S/N T.S.C. T.E.C. S/N S/N S/N T.S.C. S/N S/N T.S.C. S/N S/N 010230601 010230103 010230106 010230107 010230126 010230125 010230124 010230102 0102301 0102306 010229003 010229002 010230821 04 03 02 06 07 03 010306316 010307713 010307611 010307610 010307609 010307608 010307607 010307606 010307605 010307604 010307602 010307601 010307603 010306315 010306312 010306311 010306310 010306309 010306308 010306307 010306306 010306305 010306313 010306314 010307518 010307508 010307509 010307510 010307511 010307512 010307513 010307517 010307516 010307515 010307514 010307507 010307506 010307505 010307504 010307503 010307502 010307501 0103063 0103075 18 EDUCACION 15 OTROS USOS 17 LOTE COMERCIAL LOTE COMERCIAL 16 15 LOTE COMERCIAL LOTE COMERCIAL 14 1 2 3 13 5 6 7 8 9 10 11 12 1 13 14 11 RECREACION PUBLICA 2 3 4 5 10 9 6 7 4 5 6 7 8 9 8 10 11 13 12 PROP. DE TERCEROS EDUCACION 01B 010316616 02 010306501 010307201 010312613 T.S.C. 010306426 010306423 010306422 010306421 010306420 010306419 010306418 14 04 07 010316521 01 02 03 04 05 RECREACION PUBLICA OTROS FINES EDUCACION PARQUE Nº1 A = 1,814.40 M2 ESTACIONAMIENTO PARQUE Nº2 A = 1,701.00 M2 EDUCACION A = 2,146.00 M2 PARQUE Nº3 A = 1,701.00 M2 PARQUE Nº5 A = 1,200.00 M2 PARQUE Nº4 A = 1,200.00 M2 06 07 08 09 10 11 010304012 010304013 010304014 010304015 010304016 010304017 010304018 010304019 010304020 010304021 010304022 010304023 010304024 010304025 010304026 010304027 010304414 010304413 010304412 010304411 010304410 010304409 010304408 010304407 010304406 010304405 010304404 010304403 010304402 010304401 010304424 010304423 010304422 010304421 010304420 010304419 010304418 010304417 010304416 010304415 010304501 010304502 010304503 010304504 010304505 010304506 010304507 010304508 010304509 010304510 010304511 010306801 010304901 010305014 010307431 010307432 010307404 010307405 010307433 010307434 010307435 010307436 010307437 010307438 010307439 010307413 010307414 010307415 010307416 010307417 010307418 010307419 010307420 010307421 010309502 010309503 010309504 010309505 010309506 010309507 010309508 010309509 010309510 010309511 010309701 010310121 010310102 010310103 010310104 010310105 010310106 010310107 010310108 010310109 010310110 010310111 010310112 010310113 010310114 010310115 010310116 010310117 010310118 010310119 010310120 010310101 010312902 010312906 010312904 010312903 010312901 010316821 010316820 010316819 010316818 010316817 010316816 010316815 010310704 010310703 010310702 010310701 010316714 010316713 010316712 010316711 010316608 010316609 010316610 010316611 010316612 010316613 010316615 010316614 010316606 010316605 010316604 010316602 010316601 010316511 010316510 010304207 010304201 010305223 010305222 010305221 010305220 010305219 010305218 010305217 010305216 010305215 010305214 010305213 010305212 010305211 010305210 010305209 010305208 010305207 010305206 010305205 010305204 010305203 010305202 010305201 010306409 010306408 010306401 010309146 010309145 010309144 010309143 010309142 010309141 010309140 010309139 010309138 010309137 010309136 010309135 010309134 010309133 010309132 010309131 010309130 010309129 010309128 010309127 010309126 010309125 010309124 010309123 010305102 010305105 010305106 010305107 010305108 010305109 010304325 010304326 010304301 010304302 010304303 010304304 010304323 010307001 010307030 010307029 010307028 010307027 010307026 010307025 010307024 010307023 010307022 010307021 010307020 010307019 010306321 010306320 010306319 010306318 010306317 010304028 010304029 010304030 010304031 010309012 010309013 010309014 010309015 010309016 010309017 010309018 010309019 010309011 RECREACION PUBLICA A=761.50m2 010310232 010310231 010310230 010310229 010310228 010310227 010310226 010310225 010310224 010310223 010310222 010310221 010310220 010310219 010310218 010310209 010310208 010310207 010310206 010310205 010310204 010310203 010310202 010310201 010307018 010307017 010307016 010307015 010307014 010307013 010307012 010307011 010307010 010307009 010307008 010307007 010307006 010307005 010307004 010307003 010307002 010316914 010316913 010316912 010316911 010316910 010316909 010304615 010304614 010304613 010304612 010304611 010304610 010304609 010304608 010304607 010304606 010304605 010304604 010304603 010304602 010304601 010304724 010304723 010304722 010304721 010304720 010304719 010304718 010304717 010304716 010304715 010304714 010304713 010304712 010304711 010304710 010304709 010304708 010304707 010304706 010304705 010304704 010304703 010304702 010304701 0103043 0103044 0103045 0103046 0103047 0103048 0103049 0103050 0103051 0103052 0103064 0103065 0103066 0103067 0103068 0103069 0103070 0103071 0103072 0103073 0103074 0103076 0103090 0103092 0103093 0103094 0103095 0103096 0103097 0103098 0103099 0103100 0103101 0103103 0103102 0103104 0103105 0103091 0103124 0103126 0103127 0103128 0103129 0103130 0103166 010304520 010304518 010304517 010304516 010304515 010304514 010304513 010304512 010304801 010304816 010304815 010304802 010304814 010304813 010304804 010304803 010304805 010304806 010304807 010304808 010304809 010304810 010304811 010304812 010305001 010305002 010305003 010305004 010305005 010305006 010305007 010305013 010305012 010305011 010305010 010305009 010305008 010305015 010306601 010306602 010306603 010306604 010306605 010306606 010306607 010306614 010306613 010306612 010306611 010306610 010306609 010306608 010307401 010309201 010309210 010309209 010309208 010309207 010309205 010309206 010309801 010309810 010309809 010309808 010309807 010309802 010309803 010309804 010309805 010309806 010309301 010309302 010309303 010309304 010309305 010309322 010309321 010309320 010309319 010309318 010309306 010309307 010309308 010309309 010309310 010309313 010309314 010309315 010309316 010309317 010309311 010309312 010310022 010310001 010310002 010310021 010310020 010310003 010310004 010310019 010310018 010310005 010310006 010310017 010310016 010310007 010310008 010310015 010310014 010310009 010310010 010310013 010310012 010310011 010309901 010309908 010309907 010309906 010309902 010309903 010309904 010309905 010310502 010310503 010310504 010310505 010310506 010310507 010310508 010310501 010312405 010312404 010312406 010312401 010312402 010312403 010313101 010313102 010313104 010313103 010313105 010313106 010313001 010313002 010313003 010313004 010313005 010313006 010313007 010313008 010313009 010313010 010313011 010313012 010313013 010313014 010313015 010313016 010313018 010313017 010316301 010316330 010316329 010316302 010316303 010316304 010316305 010316306 010316716 010316717 010316715 010316517 010316518 010316519 010316520 010312835 010312834 010312833 010312803 010312802 010312801 010312806 010312805 010312804 010312832 010312831 010312830 010312829 010312828 010312827 010312826 010312825 010312824 010312812 010312811 010312810 010312809 010312808 010312807 010312823 010312822 010312821 010312815 010312814 010312813 010312820 010312819 010312818 010312817 010312816 010312710 010312709 010312708 010312707 010312706 010312705 010312704 010312703 010312702 010312701 010312711 010312712 010312713 010312714 010312715 010312716 010312717 010312718 010312719 010312720 010312612 010312611 010312610 010312609 010312608 010312607 010312601 010312602 010312603 010312604 010312605 010312606 010310419 010310420 010310421 010310418 010310422 010310423 010310416 010310417 010310415 010310424 010310425 010310414 010310413 010310426 010310427 010310412 010310411 010310428 010310429 010310410 010310409 010310430 010310408 010310431 010310432 010310407 010310406 010310433 010310401 010310402 010310437 010310438 010310436 010310403 010310404 010310435 010310405 010310434 010310320 010310319 010310318 010310317 010310316 010310315 010310314 010310313 010310312 010310311 010310301 010310302 010310303 010310304 010310305 010310306 010310307 010310308 010310309 010310310 010309612 010309611 010309610 010309609 010309608 010309607 010309601 010309602 010309603 010309604 010309605 010309606 010309512 010309513 010309514 010309515 010309516 010309517 010309518 010309519 010309520 010309501 010307120 010307101 010307102 010307119 010307118 010307103 010307104 010307117 010307116 010307105 010307106 010307115 010307114 010307107 010307108 010307113 010307112 010307109 010307110 010307111 010306908 010306909 010306910 010306907 010306912 010306911 010306906 010306905 010306914 010306903 010306904 010306913 010306915 010306902 010306901 010306916 010309419 010309420 010309421 010309418 010309417 010309422 010309423 010309416 010309415 010309424 010309425 010309414 010309413 010309426 010309427 010309412 010309411 010309428 010309429 010309410 010309409 010309430 010309431 010309408 010309407 010309432 010309433 010309406 010309405 010309434 010309435 010309404 010309403 010309436 010309437 010309402 010309401 010309438 010307309 010307308 010307307 010307306 010307305 010307304 010307303 010307302 010307301 010307314 010307315 010307316 010307317 010307318 010307319 010307320 010307321 010307322 010307310 010307311 010307313 010307312 010306706 010306705 010306704 010306703 010306702 010306701 010306709 010306707 010306708 010306710 010306711 010306712 s/n 05 s/n s/n lt.3 lt.2 T.S.C. s/n T.S.C. 05 04 03 02 06 s/n s/n 03 02 01 11 10 s/n s/n 04 T.S.C. S/N T.E.C. S/N S/N LT.11 11 12 13 LT.6 06 T.E.C. 10 S/N s/n 08 09 01 S/N LT.5 LT.4 LT.6 S/N 04 05 06 07 LT.14 14 S/N 06 12 05 06 T.S.C. S/N lt.3 04 03 lt.5 05 01 s/n s/n 12 11 08 T.S.C. S/N S/N 02 03 S/N 20 S/N 21 18 S/N 19 S/N 24 25 26 22 23 T.S.C. 12 13 17 S/N S/N T.S.C. T.S.C. T.S.C. S/N S/N T.S.C. 01C s/n s/n 15 15 16 17 T.S.C. 19 18 S/N LT.2 01 01A 35 T.S.C. LT.4 s/n 16 28 29 30 31 09 10 11 13 07 08 T.S.C. 34 33 S/N 02 16 15 04 05 06 18 17 03 14 32 T.S.C. 27 13 T.S.C. s/n 20 s/n s/n s/n S/N 01 s/n 20 s/n T.E.C. s/n s/n s/n s/n s/n s/n S/N 19 S/N S/N 02 03 04 05 18 S/N T.E.C. S/N S/N 15 16 17 LT.18 18 03 01 S/N 05 S/N S/N LT.3 LT.2 LT.1 01 01 02 16 17 02 15 20 19 24 23 22 21 25 S/N 29 28 27 26 11 11 17 T.S.C. 14 15 16 11 12 13 S/N 10 08 09 T.S.C. 05 06 07 S/N 07 31 09 10 34 33 32 36 35 S/N S/N 07 06 S/N T.S.C. 11 T.S.C. S/N S/N 04 05 S/N LT.1 01 02 T.S.C. 03 08 LT.11 30 18 LT.4 LT.3 03 04 S/N LT.2 02 S/N 06 S/N LT.4 S/N 08 07 04 S/N S/N LT.14 T.S.C. S/N 15 14 13 12 LT.3 LT.2 S/N 01 02 03 LT.19 LT.17 LT.18 19 18 17 S/N 16 S/N LT.5 05 T.S.C. S/N 07 S/N LT.1 LT.8 01 08 S/N S/N LT.4 05 06 LT.3 S/N 02 03 04 S/N S/N 06 20 LT.8 S/N LT.9 T.E.C. 07 08 09 38 37 LT.6 06 LT.5 LT.2 LT.4 LT.3 02 03 04 05 LT.21 20 LT.22 22 23 21 T.E.C. S/N T.S.C. 24 25 LT.23 S/N s/n LT.22 T.S.C. 22 21 12 LT.11 S/N 01 LT.14 T.S.C. LT.16 LT.15 14 15 16 13 LT.11 LT.1d 10 11 S/N 28 26 27 LT.9 09 S/N S/N S/N T.S.C. 05 06 07 08 LT.1 17 01 LT.2d LT.1d 10 s/n s/n s/n s/n T.S.C. s/n S/N S/N S/N S/N LT.8 S/N LT.7 06 08 07 S/N S/N T.S.C. S/N LT.1dA S/N 10 T.S.C. S/N T.E.C. 07 S/N LT.1d T.S.C. 09 10 S/N 08 S/N LT.21 LT.2d S/N 19 20 21 18 S/N LT.11 S/N T.E.C. S/N 01 17 18 S/N S/N LT.22 22 20 19 S/N LT.15 S/N 15 14 S/N S/N S/N S/N S/N S/N LT.13 S/N 10 11 12 12 13 T.S.C. 09 08 S/N 16 T.S.C. LT.9 05 09 S/N S/N S/N S/N S/N 14 15 16 13 17 S/N T.S.C. T.S.C. LT.1d LT.1 08 09 02 03 04 T.S.C. 12 11 01 10 06 03 04 05 s/n T.E.C. s/n T.S.C. 01 02 20 LT.12 LT.13 13 14 12 16 15 LT.1d 10 S/N S/N 13 07 08 LT.11 09 19 18 02 15 14 05 06 T.S.C. 17 16 04 T.S.C. 03 17 01 s/n S/N T.E.C. 19 20 T.S.C. S/N 01 s/n T.E.C. S/N S/N T.S.C. s/n 18 S/N LT.17 17 19 18 LT.11 11 T.S.C. 15 16 S/N S/N T.S.C. S/N 13 12 14 S/N T.S.C. 09 08 S/N T.S.C. LT.7 07 06 lt.1d 10 T.S.C. S/N 30 31 LT.1d 10 S/N S/N T.S.C. S/N 32 33 S/N T.E.C. LT.35 35 36 T.E.C. 34 LT.8 LT.7 T.S.C 07 06 08 T.S.C. 11 T.S.C. 05 S/N 01 02 03 04 LT.6 LT.9 09 LT.11 11 T.S.C. S/N S/N 09 08 03 04 S/N S/N 11 10 02 SN T.S.C. 07 T.S.C. 05 04 T.S.C. 12 S/N S/N S/N T.S.C. 02 03 T.E.C. 20 01 S/N T.S.C. LT.14 12 13 S/N S/N LT.16 14 15 16 T.S.C. S/N 10 S/N LT.8 T.S.C. 08 09 T.S.C. 17 18 S/N 19 S/N LT.5 S/N T.E.C. T.E.C. S/N T.S.C. 15 14 05 06 LT.3 LT.4 S/N 16 17 03 04 LT.2 07 S/N 06 S/N LT.5 05 12 S/N S/N S/N T.S.C. S/N LT.1 01 S/N LT.2d 19 20 T.S.C. S/N T.S.C. 18 02 LT.3 S/N 01 02 03 S/N LT.38 T.E.C. 37 38 S/N 21 LT.1 S/N T.S.C. 01 02 03 LT.13 13 S/N LT.12 LT.11 11 12 S/N 04 LT.15 15 14 LT.14 S/N S/N T.S.C. S/N LT.6 06 09 10 11 12 S/N LT.5 T.S.C. 07 05 S/N T.S.C. T.S.C. 17 05 LT.6 06 LT.4 LT.3 LT.2 02 03 04 16 T.S.C. T.E.C. 10 11 S/N S/N T.E.C. 13 12 S/N LT.8 LT.7 LT.6 LT.5 06 05 07 08 LT.9 09 S/N 06 T.S.C. S/N S/N 08 09 07 S/N T.S.C. S/N 10 20 19 21 LT.8 LT.7 07 08 S/N 22 LT.1 S/N T.S.C. S/N LT.4 T.S.C. 02 01 04 03 LT.3 LT.5 LT.4 04 03 06 05 LT.6 LT.1 18 01 S/N LT.4 T.E.C. 04 05 T.S.C. S/N S/N 01 02 13 14 S/N 03 S/N T.S.C. 09 T.S.C. S/N LT.8 LT.7 07 08 08 T.S.C. S/N S/N S/N S/N LT.5 LT.6 05 06 LT.3 LT.2 02 03 09 10 12 11 LT.4 04 S/N 16 LT.1 15 LT.9 09 S/N LT.6 06 07 LT.12 LT.11 11 12 LT.4 LT.3 15 04 LT.19 LT.18 LT.17 17 18 19 S/N 16 S/N LT.5 LT.1d 10 05 LT.23 14 23 T.S.C. S/N LT.2 01 02 LT.24 LT.25 20 25 T.E.C. LT.26 26 03 S/N 13 T.S.C. LT.4 LT.5 04 05 T.S.C. LT.2 LT.3 02 03 lt.1d lt.9 09 10 lt.13 lt.12 12 13 lt.11 11 LT.7 S/N T.S.C. LT.8 08 07 s/n LT.6 06 LT.5 LT.4 LT.3 LT.2 03 02 04 05 01 lt.15 lt.14 14 15 lt.16 16 S/N S/N S/N 10 11 09 S/N S/N S/N LT.8 08 T.S.C. S/N LT.7 LT.6 T.S.C. 05 04 07 06 S/N S/N S/N S/N LT.1 S/N 01 LT.13 LT.1 LT.14 01 13 14 LT.11 LT.1d LT.9 10 09 11 LT.12 12 S/N T.S.C. LT.12 12 13 LT.11 11 LT.12 LT.13 12 13 S/N 08 S/N T.S.C. LT.21 22 23 21 24 01 01 LT.24 LT.7 LT.15 S/N T.S.C. 05 06 07 S/N 10 LT.2 LT.3 03 02 S/N 04 LT.15 LT.14 14 15 16 18 LT.16 LT.15 15 16 LT.17 17 LT.16 LT.18 S/N S/N S/N T.S.C. LT.1 01 02 20 19 S/N LT.1 LT.2 02 01 LT.8 S/N T.E.C. 09 08 LT.6 LT.7 07 06 LT.4 LT.3 03 04 LT.5 05 ACEQUIA T.S.C. LT.14 14 LT.3 03 LT.2d LT.2 02 S/N LT.4 04 LT.7 LT.5 T.S.C. S/N 07 08 29 T.E.C. 12 14 03 S/N S/N LT.5 LT.7 LT.6 LT.4 LT.3 LT.2 S/N T.S.C. S/N S/N T.S.C. S/N S/N S/N S/N S/N S/N S/N S/N S/N S/N LT.16 S/N S/N S/N S/N S/N S/N S/N ACEQUIA T.S.C. LT.1 S/N S/N S/N 02 03 T.E.C. T.S.C. S/N 14 PARQUE 2079 2091 2075 114 2051 2d34 1d5 PARQUE Nº3 A = 1,701.00 M2 PARQUE Nº5 A = 1,200.00 M2 PARQUE Nº4 A = 1,200.00 M2 010307022 010307021 010307020 010307019 010310224 010310223 010310222 010310209 010307005 8A 9 17B 18 20 21 22 23 22A 21A 20A 19 11 12 13 14 24 25 26 1 2 3 5 6 7 8 9 15 16 17 18 19 20 21 23 4 22 2 3 6 7 9 11 12 8 1 1 2 3 4 5 11 12 13 14 15 10 1 2 3 4 5 6 7 8 9 10 11 12A 13 14 15 16 17 22 21A 23 24 25 26 27 28 29 30 1 2 3 4 5 7 8 9 10 11 2 3 4 5 6 7 8 9 10 11 17A 24 24A 1 12 15A 25A 7 7 8 9 10 11 12 13 14 15 16 16A S/N lt.7 lt.8 lt.9 lt.10 s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n s/n lt.1 T.S.C. S/N 667 LT.23 S/N LT.29 LT.30 LT.31 LT.32 LT.33 LT.34 LT.35 LT.36 LT.37 LT.38 LT.39 LT.40 LT.41 LT.42 LT.43 LT.44 LT.1 LT.28 LT.27 LT.26 LT.25 LT.24 LT.23 T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. LT.22 LT.21 LT.17 LT.16 LT.15 LT.14 LT.13 LT.12 LT.11 LT.8 LT.10 LT.9 LT.7 LT.5 LT.7 LT.9 LT.3 LT.4 LT.5 LT.6 LT.35 LT.34 LT.33 LT.32 LT.31 LT.30 LT.19 LT.20 LT.21 LT.22 T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. LT.18 LT.17 T.S.C. T.S.C. LT.16 T.S.C. LT.15 LT.14 T.S.C. LT.13 T.S.C. LT.23 T.S.C. LT.28 T.S.C. LT.27 T.S.C. LT.26 T.S.C. LT.25 T.S.C. LT.24 T.S.C. LT.44 T.S.C. LT.43 T.S.C. LT.42 T.S.C. LT.38 T.S.C. T.S.C. LT.41 T.S.C. LT.40 T.S.C. LT.39 T.S.C. LT.37 T.S.C. LT.36 T.S.C. LT.35 LT.34 T.S.C. LT.30 T.S.C. LT.33 T.S.C. LT.32 T.S.C. LT.31 T.S.C. LT.29 108 114 LT.19 LT.20 LT.21 T.S.C. LT.22 LT.14 LT.16 LT.15 LT.13 T.S.C. LT.10 LT.11 LT.8 T.S.C. LT.6 LT.1 LT.2 T.S.C. LT.28 T.S.C. LT.27 T.S.C. LT.26 T.S.C. LT.25 LT.13 LT.11 LT.2 T.S.C. LT.3 T.S.C. LT.4 T.S.C. LT.6 T.S.C. LT.5 LT.1 T.S.C. LT.44 T.S.C. LT.43 T.S.C. LT.42 T.S.C. LT.41 T.S.C. LT.40 T.S.C. LT.39 T.S.C. LT.35 T.S.C. LT.37 T.S.C. LT.36 LT.34 T.S.C. LT.33 T.S.C. LT.32 T.S.C. LT.31 T.S.C. LT.28 T.S.C. LT.27 T.S.C. LT.26 T.S.C. LT.25 T.S.C. LT.24 LT.23 LT.22 LT.18 LT.17 LT.16 LT.15 T.S.C. LT.12 LT.21 LT.20 LT.19 LT.10 S/N 159 179 S/N 191 195 273 275 694 686 S/N 674 672 654 624 622 610 390 396 S/N 374 S/N S/N 360 S/N 338 S/N 332 328 314 S/N S/N S/N S/N S/N LT.5 S/N S/N S/N 134 S/N S/N 641 651 659 673 S/N S/N 328 320 316 314 310 308 304 S/N 734 S/N 730 718 710 702 284 282 278 272 268 262 256 S/N 246 244 242 238 S/N S/N 357 203 213 S/N S/N 217 S/N 223 229 233 235 239 241 243 245 255 261 S/N T.S.C. T.S.C. T.S.C. T.S.C. T.E.C. LT.39 LT.38 LT.37 T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. LT.29 T.S.C. T.S.C. T.S.C. T.S.C. LT.12 LT.11 LT.10 T.S.C. LT.8 T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.E.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. LT.20 LT.19 LT.18 T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. LT.3 LT.4 LT.5 T.S.C. LT.24 T.S.C. T.E.C. T.S.C. T.S.C. T.S.C. LT.18 LT.17 T.S.C. T.S.C. T.E.C. LT.12 T.E.C. T.S.C. LT.9 T.S.C. LT.7 T.E.C. LT.30 LT.38 T.E.C. LT.29 T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. S/N T.S.C. T.E.C. T.S.C. 770 589 s/n 327 312 331 333 335 339 343 345 347 349 369 359 s/n s/n 385 378 s/n 370 377 366 356 348 lt.7 lt.6 lt.5 s/n lt.3 lt.2 140 lt.1 lt.14 lt.15 lt.23 lt.22 lt.22a s/n s/n lt.20 lt.19 lt.18 s/n s/n s/n 451 441 453 s/n 485 467 588 580 572 s/n 564 560 T.E.C. 538 544 536 528 518 390 388 386 382 384 124 s/n lt.15 577 583 587 s/n lt.11 537 545 553 555 559 s/n T.S.C. S/N S/N T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. T.S.C. s/n T.S.C. T.S.C. T.S.C. T.S.C. 490 T.S.C. T.S.C. T.E.C. T.S.C. T.S.C. 20 21 22 23 25 21 22 23 24 7 8 9 27 26 10 4 6 7 8 9 16 17 18 19 5 11 12 13 14 20 10 19 18 2 3 4 6 15 16 17 18 19 20 5 22 23 24 25 26 27 9 10 11 27 28 29 30 8 10 9 11 12 13 14 7 30 29 28 19 18 20 22 21 31 30 29 33 32 35 34 37 36 39 38 25 28 27 26 24 23 1 2 17 18 19 20 21 40 26 3 20 22 21 25 24 44 43 42 41 40 15 14 31 33 32 35 34 37 36 39 38 8 7 9 12 11 10 13 15 14 17 16 24 23 6 5 4 3 2 8 7 9 12 10 1 13 26 27 28 30 29 6 5 4 3 2 44 43 42 41 1 13 14 15 16 17 18 19 20 21 22 23 24 37 36 35 34 33 32 31 31 30 29 33 32 34 25 28 27 26 25 9 10 11 12 3 44 43 42 41 40 9 15 14 17 16 22 21 37 36 39 38 6 5 4 8 7 35 28 13 14 15 29 30 31 32 33 34 23 23 10 11 12 44 43 42 41 40 39 38 14 13 2 3 4 5 6 7 8 1 15 16 17 18 2 16 S/N 170 362 148 150 - 152 Certificado Nº 112-09 Certificado N° 221-08 Certificado N° 098-08 Certificado N° 070-07 certif 38-05 372 012022035 38 certif 09-2005 13 012022056 012022041 012022040 012022039 012022038 012022037 012022036 012022034 012022033 012022032 012022031 012022028 012022027 012022026 012022023 012022022 012022021 012022020 012022019 012022018 012022017 012022014 012022013 012022012 012022011 012022010 012022009 012022007 012022006 012022005 012022004 012022003 012022118 012022105 012022104 012022103 012022102 0120221 0120220 certif 11-2004 296 296 34d 576 576 391 012008907 012008715 07 13 14 15 17 18 10 11 19 20 21 12 012008717 012008718 012008714 012008713 012008720 012008721 012008719 012008712 012008711 012008710 16 012008716 012009121 012009110 012009112 012009113 012008905 012008904 012008903 012008902 012008906 012009111 14 05 06 18 17 16 15 14 13 12 01 02 05 06 012009120 012009114 012009116 012009117 012008910 012008911 012008912 ESTACIONAMIENTO 012009115 012008913 012008914 012008915 012008916 012008917 012008918 012008908 012008909 012009119 11 12 13 01 02 03 04 10 012008901 012009129 012009128 012009127 012009101 399 11 12 13 14 15 10 07 08 09 012009126 012009125 012009124 012009122 012009123 01 02 03 04 05 06 07 08 09 389 366 012009105 012009104 012009103 012009102 012009106 012009107 012009109 012009108 38d 385 51d 574 417 51d 574 4d7 388 397 374 3d8 3d8 386 294 255 255 288 274 39d 266 328 334 328 334 346 38d 364 389 293 281 285 375 365 359 353 349 341 333 364 289 293 281 285 327 385 379 36d 352 321 259 259 272 272 284 28d 284 28d 298 298 29d 29d 255 269 16 08 012016420 012016508 012016507 012016506 012016416 012016415 012016414 012016413 012017513 012017433 012017432 012017408 012017407 012017406 012017405 012017514 012016610 012016606 012016605 012016607 16 012015017 012015016 012015015 17 1d3 012015020 012015018 1d1 1d3 1d4 1d2 1d3 1d2 1d1 1d4 012015010 012015009 18 19 20 09 11 12 13 14 15 10 012015014 012015013 012015012 012015011 13 04 10 13 14 15 16 17 05 06 07 08 09 012016818 012016817 012016816 012016803 012016802 17 18 19 01 02 03 04 05 06 21 22 07 08 20 012016819 012016822 012015003 012015002 012015006 012015005 012015004 012015001 012015008 012015007 012016821 012016820 1d2 1d4 1d1 1d3 1d1 1d4 1d3 1d2 1d1 1d2 13 09 10 11 12 32 33 10 05 01 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 07 08 09 19 20 21 22 23 24 25 26 27 28 29 30 06 31 14 15 16 17 02 03 18 01 012017427 012017426 012017425 012017424 012017423 012017422 012017421 012017420 012017419 012017418 012016815 012016814 012016813 012016812 012016811 012016810 012016809 012016808 012016807 012016806 012016805 012016804 012016701 012017431 012017430 012017429 012017428 012017412 012017411 012017410 012017409 012017417 012017416 012017415 012017414 012017413 012016609 012016608 16 012015111 012015108 012013406 012013410 012013501 012013502 012013409 012013408 6d4 012015109 012013504 012013505 012013506 012013509 012013510 012013511 012013512 012013513 012013514 012013515 012013516 012015110 012013507 012013508 69d 012013503 012013407 012013413 012013414 012013415 012013411 012013412 588 lt.1d 588 584 584 012013403 012013402 012013401 012013416 012013417 012013418 012015201 012013405 012013404 012016419 012015120 012015106 012015105 012015104 012015103 012015118 012015117 012015116 012015115 012015114 012015113 012015112 012015102 012015107 012015119 012015101 17 05 04 09 10 18 01 13 15 14 17 16 03 02 01 18 19 11 02 03 04 12 11 012016601 012016519 012016518 012016517 012016516 012016515 012016514 012016513 012016502 012016501 012016418 012016511 012016510 012016509 012016505 012016504 012016503 012016417 012016604 012016603 012016602 012016512 012015121 15 19 03 012017523 012017505 012017504 012017522 012017506 04 05 06 07 08 05 06 01 02 03 04 9 9A 9B 9C 9D 012017521 012017520 012017404 012017403 012017402 012017401 012017509 06 012017703 012016408 012016407 012017720 012016409 19 07 01 08 09 10 11 12 14 15 13 17 18 19 20 06 07 14 15 16 17 18 01 02 012017717 012017716 012017715 012017519 012017518 012017517 012016412 012016411 012017601 012017516 012017515 012017503 012017502 012017501 93d 012017719 012017718 012016410 16 15 01 02 20 21 17 18 04 05 03 01 012017818 012017817 012017816 012017815 012017814 012017813 012016421 012016403 012016402 012016401 012017702 012017701 012016406 012016405 012016404 558 352 012015409 012015411 012015408 012015407 38d 012013302 012013314 012013303 351 012013301 012013315 012013317 012013316 3d6 356 341 329 337 329 323 315 311 3d5 312 32d 326 334 3d7 10 012013312 012013308 012015404 012015403 012015402 012015401 012013304 012013305 012013307 012013309 012013310 012013311 012013306 012013313 012015405 012015410 318 328 361 34d 391 35d 352 370 33d 012015501 234 242 286 29d 294 283 286 29d 294 248 012015406 22d 228 364 368 362 36d 07 06 04 03 02 01 05 503 425 10 09 08 13 12 11 445 441 441 439 439 495 477 485 497 499 379 496 498 499D 499C 385 499B 501 376 380 388 390 554 560 568 384 371 367 365 359 357 356 368 0120091 0120089 0120087 0120137 0120122 0120100 0120101 0120099 0120138 0120123 0120150 0120136 0120166 0120125 0120134 0120096 0120098 0120097 0120090 0120124 0120095 0120127 0120126 0120135 0120151 0120152 0120133 0120094 0120154 0120176 0120167 0120177 0120163 0120164 0120178 0120162 012009411 012009424 012009404 012009319 012009320 012009402 012009401 012009425 012009419 012009427 012009416 012009415 012009414 012009417 012009403 012009413 012009318 012009406 012009405 012009423 012016308 012016307 012016306 012016327 012016326 012016325 012016305 012016302 012016304 012016303 012016301 012016321 012016320 012016324 012016323 012016322 012017953 012017954 012016318 012016317 012016316 012016315 012016314 012016309 012016313 012016312 012016311 012016310 012016319 012017950 012017951 012017952 012010001 012012209 012012210 012012216 012012217 012012218 012010107 012010106 012010105 012010104 012012213 012012214 012012215 012012211 012012212 012010109 012010110 012009905 012009906 012009907 012009908 012009909 012009904 012009903 012009902 012009901 012009801 012010103 012010102 012010101 012010108 012013601 012013813 012013812 012012207 012013816 012013808 012013809 012013806 012013810 012012208 012013807 012013815 012012204 012012203 012012202 012012201 012012206 012013811 012012205 012013613 012013701 012013606 012013604 012013603 012013607 012013608 012013609 012013610 012013611 012013612 012013602 012013702 012009612 012009607 012009617 012009618 012009619 012009606 012009001 012009614 012009615 012009616 012009705 012009704 012009703 012009702 012009706 012009707 012009708 012009709 012009710 012009613 012009701 012009802 012009603 012009602 012009601 012009605 012009604 012009609 012009608 012012507 012012517 012012516 012012504 012012503 012012502 012012501 012012524 012012523 012012522 012012521 012012520 012012519 012009611 012009610 012012506 012012505 012012518 012012512 012012511 012012510 012012509 012012508 012012515 012012514 012012513 012013616 012013615 012012709 012012710 012012717 012012711 012012715 012012713 012012714 012012712 012012716 012012725 012012726 012012706 012012705 012012627 012012626 012012605 012012604 012012606 012012724 012012723 012012720 012012708 012012707 012012722 012012721 012012719 012012620 012012621 012012622 012012623 012012617 012012615 012012616 012012614 012012613 012012612 012012611 012012610 012012618 012012609 012012718 012012619 012012608 012012624 012012625 012012607 012012601 012012603 012012602 012012727 012012728 012012701 012012704 012012703 012012702 PARQUE III 2,460.00 m2 2,231.05 m2 PARQUE 15 1533.88 m2 PARQUE 14 012013207 012013206 012013205 012013204 012013217 012013216 012013215 012009216 012009215 012009214 012009213 012009212 012009211 012009210 012012312 012012313 012012314 012012315 012012316 012012317 012012318 012012319 012012303 012012304 012012305 012012306 012012307 012012308 012012309 012012310 012012311 012012416 012012401 012012402 012012403 012012404 012012405 012012406 012012407 012012408 012012409 012012410 012012411 012012412 012012413 012012414 012012415 012015317 012015316 012015301 012015302 012015303 012015304 012015305 012015306 012015307 012015308 012015309 012015310 012015311 012015312 012015313 012015314 012015315 012009503 012009502 012009501 012009540 012009539 012009538 012009537 012009536 012009535 012009534 012009533 012009541 012009532 012009531 012009530 012009529 012009528 012009527 012009526 012009525 012009524 012009523 012009522 012009521 012009520 012009519 012009518 012020801 PARQUE 18 0120209 012020901 012016901 012016902 012016903 012016904 012016905 012016906 012016907 012016908 012016909 012016910 012016911 012016912 012016913 012016914 012016915 012016916 012016917 012016918 012016919 012016920 012015654 012015653 012015652 012015651 012016801 012013614 012021001 012021002 012021003 012021004 012021005 012021006 012021007 012021008 012021009 012021010 012021011 012021012 012021013 012021015 012021014 012022016 012022015 012016215 012016214 012016210 012016212 012016213 012022057 1105.92 m2 14 13 12 11 10 09 01 01A 01B 02 03 04 05 06 12 12A 12 13 14 15 16 17 18 012009418 012009420 012009412 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33A 33 34 35 36 37 38 39 40 01 02 03 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 10 09 08 07 06 05 04 03 02 01 09 08 07 06 05 04 03 02 01 10 09 01 02 03 04 05 06 07 08 03 19 04 05 06 07 08 09 10 11 12 14 15 16 18 13 17 12 13 14 15 16 01 02 03 04 05 06 07 08 09 10 11 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 09 08 07 06 05 04 03 02 01 01 02 03 04 05 06 07 10 11 12 04 05 06 07 08 09 10 11 12 13 14 15 16 13A 15 17 16 15 07 06 05 04 01 02 03 04 05 06 07 08 09 10 11 01 02 03 04 05-A 05 06 07 08 09 10 11 12 13 14 15 16 05 04 03 02 01 012013605 01 02 11 12 13 01 06 07 08 09 10 012014916 012015019 012015021 012015022 012015023 23 22 21 19 20 10 09 08 07 06 05 04 03 02 01 21 20 19 18 17 16 15 14 13 12 11 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16A 16 01 02 15 03 14 13 04 12 05 06 11 10 07 08 09 10A 09 08 07 06 05 04 03 02 01 03 04 01 02 03 04 05 06 07 08 09 10 11 12 13 14 01 02 03 04 05 06 07 08 09 10 11 12 13 14 012022001 012022002 012022008 012022101 012022108 012022112 012022113 012022114 54 53 52 51 49 48 47 46 45 44 43 42 41 40 39 37 36 35 34 33 32 31 24 25 27 28 29 30 23 22 21 20 18 19 17 12 13 14 15 16 11 55 10 012022029 012022030 012022042 012022043 012022044 012022045 012022046 012022051 012022050 012022049 012022048 012016217 012016216 012016211 012016218 12 012016611 012016612 23 012016823 C.E.I 01 02 03 04 05 06 07 08 09 15 16 17 18 14 13 12 11 10 16 15 14 13 12 11 10 09 08 07 06 05 04 03 02 01 27 26 25 24 23 22 21 20 19 18 17 07 08 09 10 11 12 13 14 15 16 17 18 01 02 03 04 05 06 012015125 012015126 012015127 C-3 C-2 A 18AA 18AB 18A 012009428 08 09 14 012013618 012013619 012013620 012013621 04 03 02 01 012013803 012013802 012013801 01 02 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 012022117 012022055 012022054 46B 46A 012022053 012022052 45-2 45-1 012022058 012022059 012022060 012022061 012022062 012022063 012022064 012022065 14 012015129 RECREACION PUBLICA PARQUE A = 1388.20 m2 1 2 1 28 27 26 25 24 23 22 21 20 19 18 17 14 13 12 11 10 9 8 7 6 5 4 3 2 1 9 8 7 6 5 4 012017104 012017105 012017106 012017107 012017108 012017109 012017301 012017302 012017303 012017304 012017305 012017306 012017307 012017308 012017309 012017310 012017311 012017312 012017313 012017314 012017315 012017316 012017317 012017318 012017319 012017320 012017321 012017322 012017323 012017324 012017325 012017326 012017327 012017328 012018801 012018802 012018803 012019201 lt.4 lt.3 lt.2 lt.1 lt.18 lt.17 lt.16 lt.15 lt.5 lt.6 lt.16 lt.11 lt.1d lt.19 lt.12 lt.21 lt.2d lt.13 lt.18 lt.17 lt.14 lt.7 lt.15 S/N lt.15 lt.14 lt.16 lt.3 lt.7 lt.1 lt.7 lt.17 lt.15 lt.14 lt.14 lt.16 6d4 lt.3 lt.2 lt.1 lt.12 lt.16 lt.15 lt.14 lt.13 lt.12 lt.1 block 1 s/n lt.11 lt.9 lt.8 lt.7 lt.6 lt.4 lt.1d lt.6 lt.1d lt.11 lt.12 lt.5 lt.3 lt.2 lt.19 lt.18 lt.16 lt.15 lt.14 lt.13 lt.4 lt.3 lt.8 lt.4 lt.7 lt.6 lt.5 lt.7 lt.5 block 2 lt.7 lt.1d lt.9 lt.8 lt.9 lt.8 block 7 lt.13 lt.11 lt.6 lt.1 lt.12 lt.13 lt.17 lt.3 lt.16 lt.8 lt.2 lt.1 lt.1d lt.9 lt.2 lt.1 lt.05 lt.09 lt.08 lt.07 lt.06 lt.04 lt.03 lt.18 lt.9 lt.6 lt.14 lt.5 lt.4 lt.13 s/n lt.15 lt.7 lt.8 lt.11 lt.9 lt.1d lt.4 lt.14 lt.14 lt.13 lt.11 lt.1d lt.9 lt.7 lt.15 lt.12 lt.1 lt.4 lt.18 lt.24 lt.23 lt.22 lt.21 lt.2d lt.3 lt.6 lt.5 lt.16 lt.2 lt.1d lt.11 lt.12 lt.1 412 lt.7 lt.8 584 lt.1d lt.9 588 lt.7 lt.11 lt.8 lt.9 lt.3 lt.7 lt.6 lt.5 lt.3 lt.4 412 412 574 lt.2 51d lt.1 lt.6 lt.5 lt.11 lt.2 lt.9 lt.8 lt.7 lt.1d lt.15 lt.14 lt.13 lt.1 lt.17 lt.11 lt.15 lt.1 lt.4 lt.3 lt.13 lt.12 lt.1d lt.9 lt.8 lt.7 lt.6 lt.14 lt.2 lt.13 lt.16 lt.1d lt.19 lt.18 lt.14 lt.6 lt.12 576 lt.5 lt.2 lt.1 lt.4 lt.2 lt.12 lt.15 lt.21 286 lt.26 lt.16 lt.7 lt.8 334 326 32d 312 3d5 311 315 323 329 337 lt.3 lt.17 s/n s/n lt.16 lt.15 lt.14 lt.13 lt.18 lt.19 lt.1 lt.20 lt.2 lt.4 lt.5 lt.7 lt.3 lt.2 lt.1 lt.18 lt.17 lt.13 lt.12 lt.11 lt.1d lt.9 lt.8 lt.6 lt.5 lt.1 lt.14 lt.12 lt.8 lt.1d S/N lt.11 S/N lt.11 lt.2d lt.7 lt.6 lt.15 lt.24 lt.5 lt.3 lt.5 lt.7 lt.1d lt.6 lt.14 lt.16 lt.15 lt.13 lt.12 lt.11 lt.1d lt.9 lt.8 lt.11 lt.9 lt.8 lt.4 lt.2 lt.1da lt.6 lt.1 lt.12 lt.4 269 255 S/N 272 259 321 S/N 352 36d 379 385 327 333 349 353 359 365 s/n 375 285 281 293 289 364 38d S/N 346 S/N S/N 334 39d 255 S/N 294 386 374 397 388 4d7 417 385 lt.5 lt.6 lt.8 38d 366 389 lt.9 399 391 34d 296 339 341 372 389 419-427 435 439 455-449 176 174 144 112 342 340 388 384 126 144 156 160 170 170 180 489 487 469 181-177 169 161 145 137 129 113 300 360 121 115-119 109 107-101 F3 -16 S/N S/N F3 - 16D F3 - 16H F3 - 16K F3 - 16 J lt.16 139 147-149-145 151-153 157 163 169 507 513 519-521 525 531 537 547-543 553-549 557-555 561 567 573 589-585 390 S/N 375 363 353 345 370 356 294 29d 284 28d 298 29d 328 3d8 294 285 261 3d4 266 288 lt.2 lt.4 36d 362 368 364 228 22d 248 S/N 283 242 234 33d s/n lt.4 352 35d s/n 391 34d 361 lt.3 lt.2 lt.1 328 318 lt.4 lt.9 S/N S/N 3d7 329 341 3d6 351 lt.5 38d 364 370 366 390 383 375 319 281 385 s/n LT.26 LT.1 368 384 s/n s/n s/n s/n s/n s/n s/n s/n 390 388 380 376 501 499B 499C 499D 499 497 485 477 495 s/n s/n s/n 439 s/n 441 445 s/n s/n 425 S/N s/n S/N 503 S/N LT.26 S/N LT.23 LT.1 LT.1 LT.2 LT.27 S/N LT.22 372 556 368 - A 364 - B 364- A 360 356 352 348 346 441-2 441-3 441-4 441-4B 441-5 441-8 -9 441-14 441-15 441-17 441-18 441-19 441-20 441-21 441-22A 441-22 441-23 441-24 441-25 441-26 441-27 441-16 507 427 443 c.-3 c.-3 c2 -a c2 -12 c2 -13 c2 -14 c2 -15 560 C-3 C-5 C-5A S/N 357 359 367 371 363 373 LT.3 LT.1d LT.5 LT.4 LT.3 LT.5 LT.2 LT.1 LT.16 LT.9 LT.1d LT.11 LT.2d LT.19 LT.7 LT.6 93d LT.12 LT.14 LT.13 LT.18 LT.17 LT.16 LT.15 LT.8 LT.7 LT.6 LT.11 LT.12 LT.4 LT.17 LT.16 LT.15 LT.14 LT.13 LT.3 LT.2 LT.1 LT.1d LT.9 LT.5 LT.17 LT.8 LT.16 LT.15 LT.6a LT.25 LT.24 LT.23 LT.22 LT.21 LT.18 LT.17 LT.18 34 33 32 31 30 29 28 27 S/N 25 24 24 S/N 21 S/N 20 S/N 18 S/N 521 520 519 S/N LT.18 LT.17 LT.14 LT.1d LT.15 LT.3 LT.2 LT.1 LT.7 LT.6 LT.5 LT.4 LT.2 LT.4 LT.3 S/N S/N S/N LT.8 LT.7 LT.16 LT.17 LT.14 LT.15 LT.12 LT.31 LT.9 LT.11 LT.12 LT.13 LT.14 LT.9 LT.7 LT.6 LT.5 LT.4 LT.3 LT.2 LT.8 LT.1d LT.15 LT.18 LT.19 LT.2d LT.21 LT.22 LT.23 LT.24 LT.25 LT.26 LT.27 LT.29 LT.28 LT.3d LT.11 LT.1d LT.33 LT.32 LT.6 S/N LT.12d LT.8 LT.7 1d2 1d1 1d2 1d3 1d4 1d1 1d3 LT.3 LT.2 LT.1 LT.6 1d1 LT.5 LT.4 S/N LT.21 1d4 1d2 LT.17 LT.18 LT.19 LT.1 LT.16 LT.11 LT.1d LT.15 LT.14 LT.13 LT.12 LT.9 LT.13 1d4 1d1 1d2 1d3 1d2 1d4 S/N 1d3 1d1 1d3 LT.17 LT.16 LT.5 LT.9 LT.8 LT.34 02A 746 09 750 744 742 08 07 06 05 15B 16 04 05 17A 03 18D 04 03 010600120 010600146 0106016 010601604 010601605 010600145 010600124 010600123 010600122 010600142 010600141 010600116 0106001 010600128 010600127 010600129 010600132 010600130 010600131 010600125 010600126 010600140 010600143 010600144 18C 18B 010600103 010600119 010600105 010600104 010600106 010600107 010600108 010600109 17 18A 010600118 010600115 010600117 17 06-1 06-2 06-3 06-4 06-5 06-1 08-1 08-2 08-3 23 22 21 20 19 18 17 16 15 14 13 12 11 10 6 5 4 3 12 16 15 14 13 17 26 25 24 23 22 21 20 19 18 9 8 7 AREA DE RECREACION PUBLICA 0106015 010601503 010601504 010601505 010601506 010601507 010601508 010601509 010601510 010601511 010601512 010601513 010601514 010601515 010601516 010601517 010601518 010601519 010601520 010601521 010601522 010601523 010601524 010601525 010601644 010601648 010601649 010601650 010601651 010601652 010601653 010601654 010601655 010601645 010601646 010601647 010601656 010601657 010712451 010712450 010712235 010711940 010711939 010709939 010712345 010712344 010712343 010712342 010712325 010712324 010712334 010712333 010712332 010712331 010712330 010712329 010712328 010712327 010712322 010712321 010712320 010712319 010712318 010712317 010712316 010708820 010709819 010712424 010712425 010712448 010712449 010712428 010712429 010712430 010712431 010712432 010712433 010712211 010712212 010712213 010712214 010712215 010712216 010712217 010712218 010712219 010712220 010712221 010712222 010712223 010712224 010712225 010712226 010712227 010712228 010712229 010712230 010712231 010712232 010712201 010712202 010712105 010712106 010712107 010712108 010712109 010712110 010712111 010712112 010712113 010712114 010712115 010712116 010712117 010712118 010712101 010712102 010712103 010712104 010711905 010711906 010711907 010711908 010711909 010711911 010711912 010711913 010711914 010711915 010711916 010711917 010711918 010711919 010711920 010711921 010711922 010711923 010711924 010711925 010711926 010711927 010711928 010711929 010711930 010711932 010711933 010711935 010711936 010711937 010711901 010711902 010711903 010711904 010711808 010711807 010711806 010711805 010711804 010711803 010711802 010711801 010711848 010711847 010711846 010711845 010711844 010711843 010711842 010711841 010711840 010711839 010711838 010711837 010711836 010711835 010711834 010711833 010711832 010711831 010711830 010711829 010711828 010711827 010711826 010711825 010711824 010711823 010711822 010711821 010711820 010711819 010711818 010711817 010711816 010711815 010711814 010711813 010711812 010711811 010711810 010711743 010711742 010711741 010711740 010711739 010711738 010711737 010711736 010711731 010711730 010711729 010711728 010711727 010711726 010711725 010711716 010711715 010711714 010711713 010711712 010711707 010711706 010711705 010711704 010711703 010711702 010711701 010711748 010711747 010711746 010711745 010711744 010710201 010710333 010710334 010710335 010710336 010710301 010710302 010710303 010710113 010710114 010710115 010710116 010710117 010710118 010710119 010710120 010710121 010710122 010710123 010710124 010710125 010710126 010710127 010710128 010710129 010710130 010710131 010710112 010710005 010710006 010710007 010710008 010710009 010710010 010710011 010710012 010710013 010710014 010710015 010710016 010710017 010710018 010710019 010710020 010710021 010710022 010710023 010710025 010710026 010710027 010710028 010710029 010710030 010710031 010710032 010710033 010710034 010710035 010710036 010710037 010710038 010710039 010710040 010710041 010710042 010710001 010710002 010710003 010710004 010708911 010708912 010708913 010708914 010712527 010712507 010712508 010712529 010712504 010712506 010712505 010712502 010712501 010712503 010712528 010712530 010712531 010712001 010709919 010709920 010709921 010708814 010708815 010709918 010709923 010709924 010709925 010708818 010708817 010708819 010709916 010709914 010709913 010709915 010708816 010709917 010708811 010708715 010708812 010708714 010708716 010708809 010708810 010708807 010708806 010708808 010708719 010708720 010708721 010708722 010708718 010708717 010708813 010708821 010709928 010709927 010709930 010709931 010709929 010709908 010708801 010709909 010709910 010709911 010709932 010709933 010709935 010709934 010709905 010709906 010709904 010709903 010709936 010709907 010708803 010708804 010708802 010708701 010708822 010708805 010709912 010709926 010709901 010709902 010709817 010709818 010709938 010709937 010709815 010709814 010709816 010709813 010709812 010709823 010709821 010709822 010709820 982 885 761 755 775 789 875 867 871 885 893 881 879 868 864 899 895 897 905 903 896 914 910 895 893 885 805 820 814 817 924 916 908 902 930 904 851 925 919 909 933 903 934 912 914 924 920 926 910 951 746 776 750 766 760 913 921 915 913 935 931 934 918 942 790 945 963 959 920 957 960 956 950 962 966 946 914 936 939 925 940 945 962 965 954 950 949 958 725 976 975 971 761 745 735 755 972 971 967 965 954 930 946 940 987 981 966 977 975 958 978 974 982 795 775 785 765 803 821 955 875 881 870 846 860 864 884 918 926 930 910 917 919 911 905 918 924 904 912 916 941 925 937 921 921 954 958 962 936 848 825 8d3 820 828 863 855 869 840 844 879 995 853 860 850 854 881 PARQUE 969 963 967 953 973 975 962 974 960 891 890 906 958 962 965 976 991 985 973 969 5d3 954 946 950 948 940 944 960 973 971 957 982 992 989 991 985 981 977 979 1016 1017 920 987 1014 1008 904 996 964 960 952 1015 1011 1005 1006 1010 1018 1023 978 941 933 929 955 953 949 977 963 959 992 991 987 1033B 1009 998 970 1010 1014 979 1000 1021 1017 1022 1018 1033 1025 1019 1015 1044 1042 1034 1055 1050 1035 1057 1079 01 15 14 04 03 02 01 05 06 07 08 09 10 11 22 21 20 19 18 17 16 15 14 13 12 23 22 21 20 19 18 17 16 15 14 13 12 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 11 12 13 14 920 930 952 970 966 980 919 935 953 957 961 969 995 23 22 25 26 27 21 28 804 20 19 18 832 17 858 866 16 15 14 894 23 24 25 26 19 20 21 22 829 841 851 27 28 29 861 30 15 14 16 17 867 875 877 885 13 12 912 10 09 32 33 08 07 06 35 34 980 984 36 37 05 986 988 38 01 04 03 979 20 21 22 23 19 27 25 1006 18 17 29 28 1026 30 16 15 14 32 31 1030 1038 33 13 1046 12 1052 1013 1015 1019 1023 28 29 19 18 17 20 21 22 910 922 16 15 31 30 32 928 14 930 934 940 13 12 34 33 11 35 37 36 09 39 38 08 974 978 41 40 07 06 980 984 05 42 996 909 915 923 927 929 931 939 943 17 16 959 965 967 01 02 13 43 44 969 04 03 45 46 47 48 983 987 05 06 07 08 995 28 25 1004 24 825 829 843 847 851 863 29 30 31 889 32 33 917 923 34 35 36 945 11 38 37 951 957 40 39 41 42 965 973 983 1005 24 25 26 1011 1027 1029 27 28 29 30 31 32 1075 01 1097 1093 767 865 873 910 914 936 950 962 970 976 996 909 907 927 925 929 941 939 943 949 947 953 951 969 973 979 983 985 995 869 873 877 879 883 887 889 891 27 28 29 30 31 915 911 32 33 34 35 927 931 939 943 06 35 36 18 19 15 908 24 23 22 918 21 20 928 930 932 936 33 34 14 31 32 962 872 876 880 882 886 884 888 890 894 959 967 973 991 912 930 936 938 940 944 946 948 954 964 968 970 972 976 980 984 958 756 786 796 919 923 915 24 929 933 935 937 941 971 975 987 983 993 908 04 03 02 01 926 936 940 944 948 956 976 02 01 980 982 986 25 26 809 813 821 835 841 845 849 855 857 861 863 867 869 873 23 879 887 891 895 03 02 01 808 812 836 830 17 18 19 02 31 30 32 21 22 04 29 05 35 08 07 37 36 06 03 20 10 11 09 29 31 30 32 25 24 26 27 28 18 33 27 29 28 26 12 13 14 15 16 09 07 08 06 05 08 30 10 11 03 07 04 08 02 01 03 05 04 09 26 25 27 24 36 34 33 35 25 23A 23B 26 26A 26A 26B 826 836 850 866 868 876 892 904 908 916 922 924 936 940 942 946 948 970 966 988 984 990 905 909 911 915 917 935 931 943 939 957 959 979 983 999 995 1026 1028 1030 1032 1009 1021 426 910 938 960 968 976 984 992 1003 1011 1019 1002 1010 1020 1030 1040 34-A 34-B 33 02A 02B 27B 27A Certificado Nº 116-09 0107121 0107117 0107125 0107119 0107118 0107122 0107123 010709922 010710024 24 010711938 38 010711910 10 010711931 010712234 010712233 010712427 010712323 010712326 010712426 010711934 244 2493 195 448 452 444 418 43d 169 175 195 239 247 255 154 126 198 184 176 170 154 146 144 122 117 123 125 131 133 141 384 382 010000000 010000000 010000000 010000000 010000000 011001603 011001605 011001604 011001719 011001709 011001704 011001613 011001619 011001602 011001601 011001620 011001722 011001618 011001611 011001609 011001608 011001606 011001607 011001610 011001616 011001615 011001617 011001612 011001614 011001703 011001721 011001714 011001723 011001713 011001716 011001717 011001715 011001718 011001801 011001902 011001901 011001905 011002018 011008801 0110055 0110016 0110017 0110019 0110090 0110089 0110092 0110091 0110056 0110093 011009309 011009325 011009326 011009327 011009328 011009329 011009330 011009331 011009332 011009301 011009304 011012601 011012602 011012644 011012645 011012646 011012647 04 03 02 01 03 04 16 12 11 10 09 08 07 06 05 04 03 02 01 20 19 18 17 16 15 14 13 10 07 06 05 02 01 20 09 011008901 011009201 011009101 011009001 011005501 011005601 011001621 011001701 011001702 011001720 011001708 011001707 011001706 011001705 011001710 011001711 011001712 011001904 011001903 011009305 011009306 160 180 436 400 160 164 165 243 326 320 322 011009302 011009303 01 02 011009333 142 certif 05-2004 250 R.G.M. N°162-06-MPT-GM 03 105 A B 17d 12 11 08 150 174 13 183 14 15 173 157 17 159 149 18 151 141 19 145 2475 197 Certificado N° 160-06 Certificado N° 176-06 174 164 160 S/N 126 154 17d S/N S/N 400 436 43d 418 444 452 448 151 159 165 173 145 183 195 175 169 157 149 141 2475 2493 S/N 187 195 197 S/N 243 255 247 239 322 320 326 250 244-A 244-B 105 123 117 129 127 141 133 131 s/n 382 384 180 160 146 154 170 176 184 198 122 108 138 144 150 011100122 246d 011100124 628 622 344 986 986 986 986 986 986 986 986 011506470 011506469 011506468 011506179 011506178 011506177 011506182 011506181 011506180 011506945 011506944 011506947 011506946 011507117 011506515 011506638 011507335 011509250 011507425 011507077 011507078 011507079 011507080 011507081 011507082 011507083 011506174 011509220 011509269 011506619 011506633 011507339 011507340 011507338 011507326 011507325 011507317 011507316 011507314 011509255 011509254 011509253 011509252 011509251 011509245 011509246 011509247 011509248 011509249 011509239 011509240 011509241 011509242 011509243 011509224 011509225 011509226 011509227 011509228 011509229 011509230 011509231 011509233 011509232 011509222 011507061 011507062 011507059 011507012 011507013 011507011 011507010 011506551 011506550 011521036 011521037 011521038 011521039 011521025 011521026 011521027 011521028 011521029 011521030 011521031 011521032 011521033 011521022 011521021 011521020 011521018 011506525 011506527 011506528 011506529 011506530 011506531 011506532 011506533 011506534 011506535 011506326 011506325 011506324 011506323 011506322 011506318 011506333 011506437 011506436 011506435 011506434 011507174 011507173 011507172 011507171 011507170 011507169 011507168 011507163 011507164 011507165 011507166 011507176 011509264 011509265 011509266 011509267 011509268 011506626 011506625 011506624 011506623 011506622 011506621 011506620 011508401 011506914 011506913 011506912 011506911 011507617 011507616 011509209 011506637 011506636 011509207 011509206 011506236 011506237 011506157 011506156 011506155 011506154 011507210 011507209 011506909 011510601 011506467 011506466 011506465 011506329 011506812 011506811 011506813 011507911 011507912 011507913 011507914 011507915 011506815 011506816 011506809 011506808 011506807 011506806 011506805 011506804 011506818 011506819 011506817 011506810 011506814 011507830 011507812 011507813 011507909 011507908 011507907 011507817 011507816 011507832 011507815 011507831 011507818 011507905 011507918 011507919 011507920 011507921 011507902 011507901 011507904 011507903 011507922 011507906 011507917 011507910 011507916 011506126 011506127 011506128 011506129 011506113 011506114 011506115 011506171 011506170 011506169 011506168 011506167 011506166 011506165 011506164 011506163 011506162 011506161 011506160 011506159 011506158 011506520 011506519 011506518 011506517 011506516 011506514 011506513 011506512 011506511 011506510 011506509 011506508 011506507 011506506 011506505 011506504 011506503 011506502 011506501 011506567 011506566 011506565 011506564 011506563 011506562 011506561 011506560 011506559 011506558 011506557 011506556 011506555 011506554 011506553 011506552 011506549 011506548 011521045 011521044 011521043 011521042 011521041 011521040 011521035 011521034 011521024 011521023 011521019 011521017 011521016 011521015 011521014 011521013 011521012 011521011 011521010 011521009 011521008 011521007 011521006 011521005 011521004 011521003 011521002 011521001 011506547 011506546 011506545 011506544 011506543 011506542 011506541 011506540 011506539 011506538 011506537 011506536 011506526 011506524 011506523 011506522 011506521 011507343 011507342 011507341 011507337 011507336 011507344 011507334 011507333 011507332 011507331 011507330 011507329 011507328 011507327 011507324 011507323 011507322 011507321 011507320 011507319 011507318 011507315 011507313 011507312 011507311 011507310 011507309 011507308 011507307 011507306 011507305 011507304 011507303 011507302 011507301 011507208 011507207 011507206 011507205 011507204 011507203 011507202 011507201 011506901 011506902 011506903 011506904 011506905 011506906 011506943 011506942 011506941 011506940 011506939 011506938 011506937 011506936 011506935 011506934 011506933 011506932 011506931 011506930 011506929 011506927 011506926 011506925 011506924 011506922 011506921 011506920 011506919 011506918 011506917 011506916 011506915 011506604 011506603 011506602 011506635 011506601 011506634 011506632 011506631 011506630 011506629 011506628 011506627 011506612 011506611 011506610 011506609 011509263 011509219 011509218 011509217 011509216 011509215 011509214 011509213 011509212 011509211 011507410 011507409 011507408 011507407 011507406 011507405 011507404 011507403 011507402 011507401 011507431 011507430 011507429 011507428 011507427 011507426 011507424 011507423 011507422 011507421 011507420 011507419 011507418 011507417 011507416 011507415 011507414 011507413 011509262 011509261 011509260 011509259 011509258 011509257 011509256 011509244 011509238 011509237 011509236 011509235 011509234 011509223 011509221 011509208 011509205 011509204 011509203 011509202 011509210 011509201 011506618 011506617 011506616 011506615 011506614 011506613 011506608 011506607 011506606 011506605 011507623 011507622 011507621 011507620 011507619 011507618 011507615 011507614 011507613 011507612 011507611 011507610 011507609 011507608 011507607 011507606 011507605 011507604 011507601 011507602 011507603 011507629 011507628 011507627 011507626 011507625 011507624 011507505 011507504 011507503 011507502 011507501 011507515 011507514 011507513 011507512 011507511 011507510 011507516 011507517 011507509 011507508 011507507 011507506 011507076 011507075 011507074 011507073 011507072 011507071 011507070 011507069 011507068 011507067 011507063 011507060 011507058 011507057 011507056 011507055 011507054 011507053 011507052 011507051 011507050 011507049 011507048 011507047 011507046 011507045 011507044 011507043 011507042 011507041 011507040 011507039 011507038 011507037 011507036 011507035 011507034 011507033 011507032 011507031 011507030 011507029 011507028 011507027 011507026 011507025 011507024 011507023 011507022 011507021 011507020 011507019 011507018 011507017 011507016 011507015 011507014 011507009 011507008 011507007 011507006 011507004 011507003 011507002 011507001 011506464 011506463 011506462 011506461 011506460 011506459 011506458 011506457 011506456 011506455 011506454 011506453 011506452 011506451 011506450 011506449 011506448 011506447 011506446 011506445 011506444 011506443 011506442 011506441 011506440 011506439 011506438 011506433 011506432 011506431 011506430 011506429 011506428 011506427 011506426 011506425 011506424 011506423 011506422 011506420 011506419 011506418 011506417 011506416 011506415 011506414 011506413 011506412 011506411 011506410 011506409 011506408 011506407 011506303 011506302 011506301 011506332 011506331 011506330 011506328 011506327 011506321 011506320 011506319 011506317 011506316 011506315 011506314 011506313 011506312 011506311 011506310 011506309 011506308 011506307 011506306 011506305 011506304 011506235 011506234 011506233 011506206 011506232 011506231 011506209 011506230 011506229 011506228 011506227 011506226 011506224 011506223 011506222 011506221 011506220 011506219 011506218 011506217 011506216 011506215 011506214 011506213 011506212 011506211 011506210 011506208 011506207 011506205 011506204 011506203 011506202 011506201 011507162 011507161 011507160 011507159 011507158 011507157 011507156 011507155 011507154 011507153 011507152 011507151 011507150 011507149 011507148 011507147 011507146 011507145 011507144 011507143 011507142 011507141 011507140 011507139 011507138 011507175 011507137 011507135 011507134 011507133 011507132 011507131 011507130 011507129 011507128 011507127 011507126 011507125 011507124 011507123 011507122 011507121 011507120 011507119 011507118 011507116 011507115 011507114 011507113 011507112 011507111 011507167 011507109 011507108 011507107 011507106 011507105 011507104 011507103 011507102 011507101 011506153 011506923 107 106 109 108 103 102 101 0115079 0115068 0115084 0115085 14A 14B 14C A B 01 02 03 04 05 06 09 08 01 02 03 04 05 06 07 08 03 02 01 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 01 02 03 04 05 06 07 08 09 15 10 11 12 13 14 01 02 03 04 10 11 01 02 03 04 05 06 07 08 09 10 01 02 03 04 05 06 07 08 09 10 24 23 22 21 20 19 18 17 16 15 14 13 01 02 03 07 09 08 07 06 05 04 03 02 01 15 16 17 15 13 11 12 10 12 13 14 15 16 17 18 19 20 21 22 11 10 09 08 07 06 05 04 03 02 01 13 17 16 15 14 19 18 12 09 10 11 05 08 07 06 04 03 A B C D E F PSJE COMUN 0115066 0115092 EDUCACION 0115200 0115201 0115202 sublote 01A sublote 01 09 09A 01 SUBLOTE 04 0115065 0115210 28A 28B 23A 23B 1C 1B 1A 1F 1E 1D 21A 21B 70 011507066 011507064 011507065 103 671 679 651 231 277 281 107 111 117 131 195B 225 253 257 285 298 282 264 216 220 226 202 208 220 300 310 316A 348 354 376 398 355 375 371 333 329 323 317 313 251 247 241 237 231 213 193 187 189 167 153 147 164 445 349 563 553 128 130 136 383 381 349 345 325 318 320 685 683 681 677 669 665 641 639C 639B 639A 639 635 633 631 629 627 619 617A 617 615 613 611 110 116 126 136 140 156 170 188 271 245 239 237 235 219 217 213 209 205 201 197 195 193 177 179 175 173 165 101 149 145 135 125 119 117 111 200 206 214 270 262 224 228 234 238 244 248 252 254 260 268 272 288 286 280 261 237 235 227 221 215 209 201 195A 195 189 185 179 175 147 293 289 285 275 267 265 263 259 257 253 251 247 243 251 233 229 227 219 215 209 193 193C 252 244 238 226 218 210 204 200 198 194 192 186 182 178 176 174 150 172 168 160 314 316 322 332 336 340 344 350 356 360 366 368 380 384 386 392 273 267 263 257 233 227 221 215 211 211A 207 205 201 199A 199 197 195 193A 391 385 381 379 369 361 359 341 335 331 325 321 307 305 301 314 118 140 170 174 178 180 190 192 198 218 222 224 238 244 246 260 272 278 254 286 589 147 149 585 577 567 565 559 557 555 551 543 541 539 537 537A 535 531 529 527 507 166 180 192 387 385 381A 377 373 373 367 361 357 355 349 345 347 343 329 327 323 321A 343A 347 351 164 445 216 238 248 284 286 290 400 400A 400B 400C 418 426 428 434 450 454 456 476 482 484 225 221 163 135 413 431 212 117 121 123 127 133 139 147 149 151 173 224 228 236 264 282 412 414 420 422 430 438 440A 440 446 448 466 470 474 478 480 492 498 217 219 215 211 207 349 200 226 230 240 244 256 260 282 314 312 314 318 324 336 348 360 372 374 146B 192 198 393 371 355 335 331 323 313 309 305 277 261 253 251 243 247 235 231 201 212 236 240 264 262 250 222 218 212 295 291 275 273 271 259 255 251 247 243 235 210 300 215 155 205 207 211 221 215 231 265 273 313 321 333 339 343 546 540 532 528 522 516 512 510 506 506A 139 117 105 311 317 321 323 331 333 337 345 351A 351 339 365 363 371 377 387 391 399 401 407 409 411 413A 413 423B 423 423A 429 431 435 439 443 447 451 451A 453 455 457 457 493 495 497 160 148 136 122 120 116 114 110 100 104 466 448 444 442 436 434 428 426 420 396 394 392 390 388 386 384 382 380 374 372 362 360 358 350A 356 309 194 192 186 184 178 174 172 166 158 158A 156 154 146 142 140 136 134 130 128 116 112 110 448 446 444 400B 400A 400 354 350 348 344 340 338 336 334 330 328 326 324 322 320 318 316 314 312 310 308 306 283 281 279 277 275 273 271 263 259 257 251A 251-2A 251 251 249 247 245 239A 239 237 499 491 489 481 483 475 473 471 469 467 459 457 455 453 451 449-2 449 447A 447 435 435A 427 425 431 429 427 425 421 419 417 415 413 409 293-1 293-2 293-3 293-7 293-10 293-1A 299-10 293-12 293-14 240 230 220 208 289 295 299 301 303 305 305 309 313 313A 311 317 336 340 342 387 387A 325 325A 458 458A 460 462 131A 131 137A 137 153A 153 156A 156 157A 157 169A 169 191 183 305-20 305-19 305-18 305-17 305-16 305-15 305-20A 305A-14 305A-13 380-13 305-12 305-19 305-10A 293-20 293-22 293-9 203-8 293-4 317 317A 319 321 323 323A 325 327 331 333 335A 337 339 341 343 345 347 349 351 353 355 355A 357 359 361 363 365 367 369 371 371A 371B 377 379 381 383 391 396 392 388 384 382 380 378 376 370 368 374 372 366 364 360 358 356 356A 354 352 350 348 346 344 342 338 336 332 330 328 324 322 314 312 310 306 302 201 207 211 213 219 217 231A 223 229 231 233 237 239 241 243 247 251 253 255 257 261 263 265 271 279 281 283 285 204 212 218 220 222 224 228 230 236 240 248 254 254 262 272 280 290 316 322 312 326 330 334 336 350 358 360 362 364 366 378 380 382 384 386 398 349 335 323 317 315 399 391 381 371 367 365 363A 363 311 311A 313 313A 315 317 317A 319 321 323 325 327 329 329A 331 333 335 335A 337 337A 339 341 343 345 347 349 351A 353 353A 355 355A 357 359 363 367 373 375 377 381 383 385 387 389 391 393 395 397 396 392 390 388 380 378 376 374 372 370 368 362 360 358 354 350 348 342 340 338 334 330 328 326 324 322 320 310 351 139 147 149 175 183 193 195 197 199 205 207 209 211 217 217A 221 223 231 233 237 245 249 253 253A 253A 285 287 299 419 421 427 463 671 485 Certificado Nº 047-09 Certificado Nº 091-09 Certificado Nº 114-09 Certificado Nº 132-09 Certificado Nº 133-09 Certificado Nº 138-09 Certificado Nº 267-09 224 228 230 355 506 508 514 356 351 353 166 570 572 536 530 520 522 562 564 558 550 206 208 381 375 371 376 378 383 368 361 357 363 362 369 218 214 220 178 172 194 192 385 387 389 391 392 200 108 110 104 592 594 596 588 578 582 586 162 148 154 130 132 126 120 138 114 144 444 246 250 256 252 436 518-522 316-320 500 508 516 238 234 242 244 482 472 458 464 303 307 311 315 312 486 488 300-304-308 265 267-273 513-515 509 287-291-297 503 255 239-245 229-231-235 257-261 325 353 355 341 354 329 338 324-328 330 342-348 319 321 525-527 530 528 521 541-543 533 535 537 539 540 200-204 532 500 219 IGLESIA STA ANA 510 554 546 548 550 538 544 558 566 590-592 584 586 588 576 572 580 582 222 224 210 216 249 870 COLEGIO RAYMONDI 153-155 868B 840 868 874 878 171-173 121 131A 131 139 155 167 145 149 738 107 736 730 746 740 537-539 527-531-537 513 185-191 181 195 523 519 521 517 120 561 553 551 547 543-545 557 559 555 569 565 754 750 758 762 764 158 573 583 186 780 190-196 439 143 101 139 141 121 119 127 133 125 648 644 640 656 650 666 189 157-161 451 469 461 453 475-479 493 489 473 670-4 676 172 174-180 150-4 134-8 140 144 124-128 160-4 118-20 690 106 112-4 119 182 147 127 133 123 155-161 181 171 175 197 191 153 413-415 409 431-435 421 427 423 186 148 152 610-614 101 604-606 608 626 624 620 134 136 114 112 628 104 122 166 160 425 251-253 257 421 498 454 243-245 241 227 209 225 239 247-249 450-452 430 448 482-484 466 - 470 488 489 286-288 485 435 447 451-455 465 481 475-477 473 278-280-282 262 254-258 270 272 292 497 238 244 224-228 210-212-214-220 200 222 248-250 264 142 146 126 170 210 568 266 562 450 454 456 LOTE 1 LOTE 3 LOTE 2 438 872 365 662 011601309 011601009 011600932 011600919 011600923 011600926 011601133 011601132 011601136 011601115 011601113 011601112 011601111 011601122 011601116 011601123 011601121 011601126 011601134 011601135 011601124 011601125 011601307 011601357 011601358 011601119 011601120 011601117 011601118 011601114 011601305 011601360 011601304 011601303 011601306 011601359 011601302 011601301 011601107 011601106 011601105 011601022 011601137 011601139 011601138 011601101 011601104 011601103 011601102 011601020 011601007 011601017 011601110 011601109 011601108 011601019 011601018 011601015 011601014 011601016 011601013 011601012 011601002 011601003 011601024 011601021 011601023 011601001 011601025 011601004 011601005 011601006 011601008 011600924 011600925 011600920 011600921 011600922 011600905 011600930 011600928 011600927 011600929 011600931 011601521 011600915 011600913 011601532 011601531 011601529 011601415 011602526 011601417 011601428 011601420 011601421 011601311 011601310 011601423 011601313 011601312 011601422 011601424 011601426 011601425 011602525 011601419 011601418 011601416 011601432 011601430 011601429 011601011 011601010 011601427 011601431 011600918 011601433 011600916 011600917 011601408 011601407 011601406 011601410 011601409 011601411 011601413 011601412 011601402 011601403 011601405 011601404 011601401 011601530 011601534 011601535 011601533 011602427 011602502 011602528 011602527 011602501 011602503 011602504 011602505 011602506 011601526 011601414 011601528 011601527 011602429 011602428 011601525 011601524 011601523 011601522 011601537 011600802 011600803 011600815 011600816 011600817 011600818 011600819 011600909 011600911 011600908 011600910 011600903 011600904 011600902 011600906 011600907 011600912 011600914 011600822 011600901 011600820 011600821 011600823 011600811 011600814 011600813 011600812 011601536 011600810 011600806 011600807 011600808 011600809 011600805 011600804 011600824 011600825 011600827 011600826 011600801 011601552 011601502 011601520 011601506 011601539 011601538 011601545 011601551 011601546 011601540 011601541 011601542 011601547 011601548 011601550 011601549 011601543 011601544 011601504 011601503 011601505 011600720 011601553 011601501 011600719 011600723 011600721 011600722 0116015 0116014 0116011 0116010 0116009 0116008 0116007 011601361 011601364 011601554 ANEXO MPT IGLESIA JSUD 840 868 868B 870 872 874 880 106 112 114 118 120 128 134 140 144 150 154 160 164 172 180 119 121 125 127 131 133 141 143 646 650 662 666 676 690 439 451 461 469 473 475 479 489 644 606 608 610 612 614 620 626 628 409 413 415 421 423 427 431 435 122 126 134 142 146 148 152 166 170 182 186 101 119 123 127 133 147 153 155 157 161 171 175 181 197 108 110 114 120 126 130 132 138 144 148 154 162 166 172 178 192 194 351 353 355 357 361 365 369 371 375 381 383 387 389 508 514 520 522 530 536 550 558 562 564 578 582 586 592 594 596 356 366 309 380 368 200 206 208 214 218 220 224 226 228 230 234 238 242 244 246 248 250 252 256 450 452 454 466 470 482 484 488 425 435 447 455 465 473 475 477 481 483 485 489 497 239 241 243 245 247 249 253 255 257 269 271 210 212 220 222 224 228 238 248 250 254 258 262 266 270 272 278 280 282 286 288 292 538 544 546 548 550 554 558 562 566 568 576 582 584 586 588 590 592 503 509 513 515 521 525 533 535 537 539 541 543 547 200 204 210 216 224 230 232 229 231 235 239 249 255 265 267 273 287 291 297 107 121 131A 131 139 145 149 155 167 171 173 181 185 191 195 158 186 198 730 736 738 742 754 758 762 764 780 513 517 519 521 523 527 527A 531 531A 537 539 543 545 547 551 553 555 557 559 561 565 569 573 583 500 508 516 518 522 528 530 540 303 307 311 315 319 321 329 341 353 355 01 01A 011601140 011601141 011601142 011601143 011601144 011601145 011601146 011601147 652 652 UNIDAD 01 UNIDAD 02 UNIDAD 03 UNIDAD 04 UNIDAD 05 UNIDAD 06 011601148 LOTE A 230 BIBLIOTECA MUNICIPAL Certif N° 97-2005 Certif N° 101-2005 Certif. N° 068-06 Certif. N° 067-06 Certificado N° 069-06 Certificado N° 070-06 Ceretificado N° 111-06 Certificado N° 174-06 Certif. N° 236-06 Certificado N° 238-2006 Certificado N° 067 - 07 Certificado N° 078-07 Certif. N° 093-07 Certificado N° 132-07 Certif. N° 133-07 Certificado N° 143-07 Certificado N° 014-08 Certificado N° 082-08 Certificado N° 108-08 Certificado N° 109-08 Certificado N° 142-08 Certificado N° 172-08 Certificado N° 273-08 Certificado N° 016-09 Certificado Nº 094-09 Certificado Nº 110-09 Certificado Nº 245-09 2 1 8 9 10 6 7 8 9 10 6 5 4 3 2 1 10 11 12 13 14 15 16 17 18 19 9 8 7 6 5 4 3 2 1 5 4 3 2 1 24 23 22 21 6 5 4 3 2 1 16 15 1 2 4 5 13 14 3 4 5 6 3 7 17 11 12 13 63 62 61 72 69 68 67 66 65 64 12 13 14 15 16 17 63 62 61 71 72 12 13 14 15 16 17 18 19 20 21 22 11 10 9 8 7 6 5 4 3 2 1 6 7 8 9 10 1 2 3 4 15 16 19 18 17 20 21 22 12 13 14 15 16 17 18 19 20 21 22 11 10 9 8 7 6 5 4 3 2 1 6 7 8 9 10 1 2 3 4 15 16 19 18 17 20 21 22 8 7 6 5 4 3 2 1 2 3 1 3 2 1 5 4 27 28 4 63 62 61 72 69 68 67 66 65 64 12 13 14 15 16 17 63 62 61 71 72 3 5 6 1 2 3 4 5 6 7 28 29 30 31 32 33 34 35 36 5 6 7 8 9 10 11 12 13 14 15 7 8 8 26 27 9 10 11 13 14 15 10 11 12 13 14 15 16 17 18 19 20 21 22 23 16 17 18 19 20 21 22 23 12 9 24 25 5 6 7 8 9 10 11 12 13 16 16 11 12 13 14 15 10 9 8 7 7 8 9 11 10 9 8 8 6 1 2 3 4 5 6 13 14 15 6 5 4 2 3 1 10 11 12 11 10 9 8 7 6 5 6 7 16 17 18 1 2 3 4 5 12 8 9 10 11 2 1 3 4 3 4 5 6 7 3 8 4 9 8 15 1 2 14 13 12 1 2 2 3 4 3 4 1 1 2 14 12 10 13 15 16 17 9 11 1 2 4 5 6 7 8 9 11 12 13 14 15 3 4 21 20 19 18 20 19 10 9 8 7 8 7 6 8 18 8 9 10 11 12 12 11 5 6 7 8 9 5 6 7 8 9 5 4 3 18 2 1 25 2 1 26 3 17 12 11 16 7 6 5 4 3 2 1 17 15 14 13 1 2 11 12 13 14 15 16 9 8 7 6 5 4 3 21 20 19 18 17 18 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 13 12 11 10 9 8 7 6 5 4 3 2 1 10 19 18 17 15 5 4 9 8 9 7 12 14 16 11 10 11 13 12 15 8 16 7 17 19 18 6 14 20 5 21 4 22 24 23 3 4 3 1 2 3 2 1 16 15 5 6 14 13 7 6 8 9 10 10 11 12 13 2 3 4 5 6 10 11 12 13 2 3 4 5 6 1 1 10 22 6 5 9 13 8 7 23 8 13 12 11 7 8 2 1 7 6 4 3 2 1 16 15 21 20 19 18 17 7 5 6 4 3 2 1 24 25 29 28 27 26 13 14 12 11 10 9 10 9 6 5 19 17 16 15 14 12 11 3 5 4 23 24 22 7 6 8 18 19 20 21 9 4 16 17 15 3 2 14 1 1 2 5 3 1 2 5 10 11 22 10 834 (Finca 22-05) 834 (Finca 22-05) 129-131 Finca? 127 Finca? 208 206 134 (Finca 022-05) S/N S/N s/n T.s.C. 160 166 154 142 T.E.C. 124 T.S.C. 177 s/n 123 125 139 145 151 T.S.C. 836 s/n s/n 970 936 s/n 910 T.S.C. (Finca 022-05) S/N S/N s/n T.s.C. 160 166 154 142 T.E.C. 124 T.S.C. 177 s/n 123 125 139 145 151 T.S.C. 836 s/n s/n 970 936 s/n 910 T.S.C. s/n T.S.C. 968 954 s/n s/n s/n 130 LT.11 990 134a 132 120 907 903 923 919 933 931 941 s/n 965 975 981 977 989 985 993 T.S.C. 986 s/n 920 930 849 s/n 869 s/n T.S.C. 911 919 s/n T.S.C. 836 S/N S/N T.s.C. 160 166 154 142 T.E.C. 124 T.S.C. 177 s/n 123 125 139 145 151 PARQUE 1 A = 4,840.12 M2 EDUCACION A = 1,613.485 M2 2387 2393 03 01 02 17 16 15 14 13 12 11 10 09 03 02 01 08 07 06 05 04 03 02 01 14 13 12 11 10 09 04 03 02 01 12 13 14 15 01 02 15 04 03 02 01 24 23 22 02 12 Certificado N° 118-06 Certificado Nº 150-09 Certificado Nº 151-09 Certificado Nº 152-09 Certificado Nº 153-09 32 09 08 08 16A 16 15 14 10A 10 09 08 16 16A 14 14A 13 01 Certif N° 92-05 23 certif 29-05 26A 26 25 24 21 22 20 23 24 26 25 PARQUE A = 3,490.86 M2. EDUCACION A = 2,063.27 M2. PARQUE 1 A = 2,813.70 M2. OTROS USOS A = 1,891.60 M2. 12 13 07 08 09 10 11 C-01 C-03 10 11 12 14 13 15-A 15-B 16 17 18 17 16 15 14 13 12 11 10 09 08 07 06 05 04 03 02 01 17 18 19 20 16 21 22 15 14 23 13 24 12 25 11 26 10 27 09 28 08 29 30 07 31 06 32 05 04 33 03 34 35 36 02 01 13 19 19 15 01 07 06 06A 05 04 03 02 01 C-02 12A 12B 12 24 25 11 10 16 15 14 13 12 11 10 09 08 07 06 05 04 03 02 01 01 26 25 24 23 22 21 20 09 08 07 06 05 04 03 02 09 08 07 06 05 04 03 02 01 03 02 01 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 21 20 19 23 22 26 30 29 28 27 30 18 29 28 27 16 PARQUE II AREA 5,292.33 m2 AREA 5,336.27 m2 EDUCACION (E- 1) 15 14 13 12 19 20 21 22 23 24 25 26 27 28 29 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 07 10 11 12 13 14 02 03 04 05 06 11 06 05 04 03 02 01 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 01 03 04 26 25 24 23 22 27 28 29 30 31 32 33 34 35 36 37 38 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 12 13 14 15 19 20 21 22 23 24 25 26 30 31 32 33 34 35 01 02 03 04 05 06 07 08 14 15 16 11 10 09 08 07 06 05 04 03 02 01 17 01 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 01 02 03 04 05 06 07 01 02 03 04 05 06 30 29 28 27 26 25 24 23 22 20 16 15 14 13 12 11 10 09 08 07 03 04 05 06 07 08 09 10 02 01 01 02 03 04 05 06 41 40 39 38 37 36 35 34 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 09 08 07 19 18 17 16 15 14 13 01 02 03 04 05 06 07 08 09 10 11 12 21 20 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 09 25 26 27 28 02 44 17 18 19 21 16A 16 03 04 05 02 01 01 05 04 32 02 03 30 31 01 33 06 07 34 32 33 34 03 04 02 01 35 36 36 03 35 02 37 15 16 17 18 37 05 11 10 09 12 11 10 08 09 07 06 06 07 05 13 08 12 04 14 2363 2398 15 13 12 14 11 09 10 08 30 09 10 24 16 20 21 22 17 21 22 23 15 14 15 16 23 24 25 25 14 13 12 26 12 13 11 27 15 26 27 28 11 10 09 28 29 17 08 29 08 31 07 16 12 18 19 08 13 10 09 11 05 01 02 03 04 06 07 20 17 18 18 14 06 07 10 09 08 11 12 05 01 04 02 03 16 17 14 15 13 05 03 02 16 15 23 24 14 25 18d 192 196 197 193 187 181 165 18 135 21 13 07 08 14 15 20 19 09 19 20 11 21 985 979 151 984 988 986 128 991 994 149 149 156 159 10 22 127 22 18d 01 17 173 06 2394 10 27 999 26 196 976 17 967 17 18 15 16 969 972 16 18 973 978 98d 04 05 02 2251 06 2218 Certificado Nº 092-09 Certificado Nº 044-09 Certificado N° 004-09 Certificado N° 058-08 Certif. N° 221-07 Certificado N° 095-07 Certificado N° 182-06 Certificado N° 146-06 Certificado N° 058-06 Certif N° 133-05 Certif. N° 091-06 1 15 14 11 10 9 8 7 6 12 11 10 9 8 2 1 7 6 5 C E CALLE 2 CALLE 6 PRIMAVERA III RECREACION PUBLICA AREA VERDE AREA=4532.90m2 8 12 13 14 15 18 17 26 27 28 29 30 31 32 33 16 1 1 3 4 5 16 19 21 17 18 20 2 9 10 11 12 13 14 15 8 7 23 24 26 27 25 14 15 16 17 18 17 15 16 13 14 3 7 6 5 4 2 21 20 18 17 16 15 14 13 12 11 10 9 10 11 11A 1A 4 5 8 14 AV. REPUBLICA DE NICARAGUA CA. REPUBLICA DE PARAGUAY AV. PERU CA. REPUBLICA DE BOLIVIA CALLE B CA. A. PEREZ CALLE 4 CA. DORREGO P.I. LA ESPERANZA SECTOR FRATERNIDAD RECREACION PUBLICA AREA DEPORTIVA=3,792.80 M2 S.P.C. SERVICIOS COMUNALES A=310.80m2 1 1 13 6 3 8 7 5 6 2 15 14 13 12 10 4 3 1 9 8 5 4 2 1 9 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1 12 11 10 9 16 15 14 13 12 11 10 9 8 7 6 5 4 3 8 7 6 5 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 18 12 17 16 20 19 18 15 14 13 11 10 7 6 5 4 3 2 1 7 10 9 8 21 22 18A 20 17 25 24 23 19 18 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 14 10 29 2 31 32 30 28 27 26 25 24 23 22 21 20 19 18 17 16 15 13 12 11 9 8 7 6 5 4 3 1 14 13 12 11 10 9 8 7 6 5 4 3 2 1 22 11 7 9 24 23 21 20 19 18 17 16 15 14 13 12 10 8 6 5 4 3 2 1 21 14 12 11 10 9 7 5 4 23 22 20 19 18 17 16 15 13 8 6 3 2 1 22 5 10 20 17 16 21 19 18 15 14 13 12 11 9 8 7 6 4 3 2 1 3 8 19 18 17 16 15 14 13 12 11 10 9 7 6 5 4 2 1 5 4 3 2 1 1 1 2 3 4 1 2 3 4 5 7 24 25 26 28 30 1A 2 3 5 6 9 20 25 27 28 29 5 29 27 6 8 22 23 24 26 4 1 7 8 1 4 5 6 7 9 10 12 13 14 15 16 17 19 20 21 22 23 24 26 27 11 8 25 3 2 18 1 8 9 10 11 12 13 14 15 16 17 18 2 3 4 7 5 6 1 9 10 11 12 16 15 14 1 10 11 9 1 1 3 23 24 2 1 2 4 7 8 38 39 40 41 42 43 44 45 46 3 5 6 9 10 10 9 6 5 3 46 45 44 43 42 41 40 39 38 8 7 4 2 1 3 2 1 1 8 9 10 51 49 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 44 42 41 36 33 31 28 29 30 32 34 35 37 40 43 45 46 50 7 38 39 47 48 13 1 2 3 4 5 6 8 10 11 12 13 15 14 16 17 18 19 20 9 7 7 9 20 19 18 17 16 14 15 13 12 11 10 8 6 5 4 3 2 1 13 1 1 3 4 5 56 57 58 2 1 3 4 5 6 9 10 12 13 14 15 16 17 18 19 20 21 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 39 40 2 7 8 11 22 38 30 31 33 34 35 36 38 39 40 29 32 37 37 32 29 40 39 38 36 35 34 33 31 30 38 22 11 8 7 2 40 39 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 21 20 19 18 17 16 15 14 13 12 10 9 6 5 4 3 1 2 58 57 56 5 4 3 1 1 2 3 4 5 6 10 11 13 30 31 32 33 33A 34 35 36 37 38 12 7 8 9 1 2 3 4 6 7 9 10 11 12 13 15 16 17 18 19 20 21 22 23 24 25 27 28 29 8 1 2 4 5 6 8 12 13 14 15 17 18 19 20 21 22 7 16 1 2 5 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 7 6 8 9 11 14 15 16 17 18 19 20 22 1 2 3 7 8 9 10 11 12 13 14 16 18 20 21 22 23 24 25 19 4 6 5 4 5 26 14 17 7 6 3 4 10 21 5 4 5 3 15 1 6 7 9 10 11 12 13 15 16 17 18 19 20 21 22 23 24 25 27 28 8 26 14 2 3 4 5 2 3 4 5 3 1 9 10 11 13 15 16 18 17 19 21 22 23 24 25 26 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 40 39 38 37 35 34 33 31 30 28 23 32 29 14 15 21 22 24 25 26 27 28 29 30 31 32 33 35 36 37 11 16 17 18 19 20 23 12 8 12 14 22 24 26 25 27 36 36 27 25 26 24 22 14 12 8 12 23 20 19 18 17 16 11 37 36 35 33 32 31 30 29 28 27 26 25 24 22 21 15 14 29 32 23 28 30 31 33 34 35 37 38 39 40 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 26 25 24 23 22 21 19 17 18 16 15 13 11 10 9 1 3 1 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 24 25 28 29 30 32 33 34 36 37 38 39 40 26 27 31 35 23 21 2 4 5 6 3 1 2 3 4 7 8 11 12 5 6 9 10 13 1 2 3 4 5 6 7 8 9 10 11 14 15 16 17 18 19 20 22 23 24 26 28 29 30 25 27 21 12 13 26 25 24 23 22 21 20 19 18 17 16 15 14 1 2 4 5 6 7 8 9 11 12 13 14 15 16 17 20 21 22 23 24 25 26 27 28 29 30 31 32 35 36 37 38 39 40 3 18 34 33 19 1 3 7 11 12 16 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 2 4 5 6 8 9 10 14 15 20 3 4 5 6 7 8 9 10 11 12 13 2 6 7 9 10 14 19 20 21 22 23 24 27 26 25 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 3 1 8 11 12 13 16 17 18 15 5 4 1 2 3 4 5 1 2 4 6 7 11 12 13 16 17 18 21 22 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 3 5 8 9 14 15 20 23 10 19 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 25 24 29 32 33 34 36 35 30 31 27 26 28 23 1 2 15 16 17 18 19 20 22 21 23 17 18 19 10 13 1 1 1 24 25 12 13 2 2 2 2 1 4 3 13 14 1 3 5 6 7 8 10 11 12 13 14 15 16 17 26 27 29 30 31 32 33 34 35 37 38 39 40 2 5 23 24 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 1 11 12 14 15 16 17 18 19 20 21 22 23 8 27 28 29 2 4 9 25 28 36 9 10 3 4 6 7 25 25 7 6 4 3 10 9 36 28 25 9 4 2 29 28 27 8 23 22 21 20 19 18 17 16 15 14 12 11 1 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 24 23 5 2 40 39 38 37 35 34 33 32 31 30 29 27 26 17 16 15 14 13 12 11 10 8 7 6 5 3 1 1 8 9 10 51 49 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 44 42 41 36 33 31 28 29 30 32 34 35 37 40 43 45 46 50 7 38 39 47 48 13 1 2 3 4 5 6 8 10 11 12 13 15 14 16 17 18 19 20 9 7 7 9 20 19 18 17 16 14 15 13 12 11 10 8 6 5 4 3 2 1 13 1 1 3 4 5 56 57 58 2 1 3 4 5 6 9 10 12 13 14 15 16 17 18 19 20 21 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 39 40 2 7 8 11 22 38 30 31 33 34 35 36 38 39 40 29 32 37 37 32 29 40 39 38 36 35 34 33 31 30 38 22 11 8 7 2 40 39 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 21 20 19 18 17 16 15 14 13 12 10 9 6 5 4 3 1 2 58 57 56 5 4 3 1 1 2 3 4 5 6 10 11 13 30 31 32 33 33A 34 35 36 37 38 12 7 8 9 1 2 3 4 6 7 9 10 11 12 13 15 16 17 18 19 20 21 22 23 24 25 27 28 29 8 1 2 4 5 6 8 12 13 14 15 17 18 19 20 21 22 7 16 1 2 5 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 7 6 8 9 11 14 15 16 17 18 19 20 22 1 2 3 7 8 9 10 11 12 13 14 16 18 20 21 22 23 24 25 19 4 6 5 4 5 26 14 17 7 6 3 4 10 21 5 4 5 3 15 1 6 7 9 10 11 12 13 15 16 17 18 19 20 21 22 23 24 25 27 28 8 26 14 2 3 4 5 2 3 4 5 3 1 9 10 11 13 15 16 18 17 19 21 22 23 24 25 26 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 40 39 38 37 35 34 33 31 30 28 23 32 29 14 15 21 22 24 25 26 27 28 29 30 31 32 33 35 36 37 11 16 17 18 19 20 23 12 8 12 14 22 24 26 25 27 36 36 27 25 26 24 22 14 12 8 12 23 20 19 18 17 16 11 37 36 35 33 32 31 30 29 28 27 26 25 24 22 21 15 14 29 32 23 28 30 31 33 34 35 37 38 39 40 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 26 25 24 23 22 21 19 17 18 16 15 13 11 10 9 1 3 1 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 24 25 28 29 30 32 33 34 36 37 38 39 40 26 27 31 35 23 21 2 4 5 6 3 1 2 3 4 7 8 11 12 5 6 9 10 13 1 2 3 4 5 6 7 8 9 10 11 14 15 16 17 18 19 20 22 23 24 26 28 29 30 25 27 21 12 13 26 25 24 23 22 21 20 19 18 17 16 15 14 1 2 4 5 6 7 8 9 11 12 13 14 15 16 17 20 21 22 23 24 25 26 27 28 29 30 31 32 35 36 37 38 39 40 3 18 34 33 19 1 3 7 11 12 16 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 2 4 5 6 8 9 10 14 15 20 3 4 5 6 7 8 9 10 11 12 13 2 6 7 9 10 14 19 20 21 22 23 24 27 26 25 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 3 1 8 11 12 13 16 17 18 15 5 4 1 2 3 4 5 1 2 4 6 7 11 12 13 16 17 18 21 22 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 3 5 8 9 14 15 20 23 10 19 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 25 24 29 32 33 34 36 35 30 31 27 26 28 23 1 2 15 16 17 18 19 20 22 21 23 17 18 19 10 13 1 1 1 24 25 12 13 2 2 2 2 1 4 3 13 14 1 3 5 6 7 8 10 11 12 13 14 15 16 17 26 27 29 30 31 32 33 34 35 37 38 39 40 2 5 23 24 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 1 11 12 14 15 16 17 18 19 20 21 22 23 8 27 28 29 2 4 9 25 28 36 9 10 3 4 6 7 25 25 7 6 4 3 10 9 36 28 25 9 4 2 29 28 27 8 23 22 21 20 19 18 17 16 15 14 12 11 1 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 24 23 5 2 40 39 38 37 35 34 33 32 31 30 29 27 26 17 16 15 14 13 12 11 10 8 7 6 5 3 1 1 2 14 15 16 17 18 19 20 21 22 23 24 25 26 43 32 33 34 1 2 14 15 16 17 18 19 20 21 22 23 24 25 26 43 32 33 34 18 19 21 20 21 21 20 21 19 18 1 2 3 4 5 6 7 8 9 10 11 12 13 14 26 27 28 30 31 33 37 38 39 40 43 44 45 46 48 50 49 47 42 41 36 35 34 32 29 1 2 3 5 6 7 8 9 10 11 12 14 17 18 19 20 22 25 26 28 29 30 31 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 4 13 15 24 16 21 23 27 1 3 5 6 7 8 9 10 11 12 13 15 16 17 18 19 20 21 23 22 24 22 4 14 14 4 22 24 22 23 21 20 19 18 17 16 15 13 12 11 10 9 8 7 6 5 3 18 19 21 20 21 21 20 21 19 18 1 2 3 4 5 6 7 8 9 10 11 12 13 14 26 27 28 30 31 33 37 38 39 40 43 44 45 46 48 50 49 47 42 41 36 35 34 32 29 1 2 3 5 6 7 8 9 10 11 12 14 17 18 19 20 22 25 26 28 29 30 31 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 4 13 15 24 16 21 23 27 1 3 5 6 7 8 9 10 11 12 13 15 16 17 18 19 20 21 23 22 24 22 4 14 14 4 22 24 22 23 21 20 19 18 17 16 15 13 12 11 10 9 8 7 6 5 3 1 12 13 14 15 16 17 18 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 14 1 1A 1 7 16 15 3 19 17 13 12 11 10 9 8 6 5 4 2 1 8 9 12 3 6 5 11 4 2 2 11 10 9 8 7 6 5 4 3 1 6 3 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 5 4 2 1 8 7 6 16 15 14 13 12 11 10 9 5 4 3 2 1 12 4 16 15 14 13 11 10 9 8 7 6 5 3 2 1 14 13 12 11 10 9 8 7 6 5 4 3 2 1 14 13 12 11 10 9 8 7 6 5 4 3 2 1 15 19 18 17 16 1 2 3 4 5 6 7 8 9 11 12 13 14 15 10 1 2 3 4 5 12 13 14 15 17 18 16 19 11 10 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 22 21 20 19 18 17 16 5 4 3 2 1 15 14 13 12 4 3 2 1 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 14 13 12 11 10 9 8 7 6 5 4 3 2 1 8' 5 4 8 6 3 9 2 23 11 22 6 10 9 8 7 5 4 3 15 14 41 42 43 44 31 1 4 5 20 36 40 21 19 18 17 24 22 23 33 7 13 30 32 29 28 27 26 14 16 15 25 8 9 10 6 6' 34 2 3 1 4 5 20 36 40 21 19 18 17 24 22 23 33 7 13 30 32 29 28 27 26 14 16 15 25 8 9 10 6 6' 34 2 3 11 12 1 11 12 1 L 15 21 20 19 18 17 16 14 13 12 1A 1 2 B F D A CA. LOS CIPRESES CA. CIRO ALEGRIA CA. LOS PINOS CA. LOS PINOS CA. MARIA E. MOYANO AV. ARGENTINA CA. MAYTA CAPAC CALLE S/N PSJE. LOS NOGALES CA. LOS LAURELES CA. LOS LAURELES CA. LOS LAURELES CALLE S/N AVENIDA 13 CA. LOS ROSALES CA. LOS LAURELES PSJE. LOS OLIVOS CA. LOS TULIPANES CA. LAS DALIAS CA. LOS JAZMINES CA. LAS GARDENIAS CA. LOS GERANIOS CA. LAS MAGNOLIAS CA. LOS CLAVELES CA. LOS ROSALES CALLE 27 CALLE 19 CALLE 20 CALLE 12 CALLE 12 AVENIDA 13 CALLE 4 AVENIDA 11 AVENIDA 13 CALLE 4 PASAJE I CALLE 19 AVENIDA 4 CALLE 19 CALLE 17 CALLE 16 CALLE 5 CALLE 11 AVENIDA 2 PASAJE 2 CALLE 3 CALLE 10 CALLE 8 CALLE 7 CALLE 6 CALLE 9 CALLE 18 CALLE 17 CALLE 15 CALLE 14 AVENIDA 2 AVENIDA 2 CALLE 14 CALLE 15 CALLE 17 AVENIDA 4 CALLE 6 CALLE 7 CALLE 8 CALLE 9 CALLE 10 CALLE 3 PASAJE 2 PASAJE 3 AVENIDA 2 CALLE 11 CALLE 5 CALLE 16 CALLE 17 CALLE 13 CALLE 5 PASAJE 2 CALLE 3 CALLE 8 CALLE 7 CALLE 6 AVENIDA 3 CALLE 17 CALLE 15 CALLE 14 AVENIDA 2 CALLE 2 CALLE 8 CALLLE 10 AVENIDA 5 CALLE 8 CALLE 9 CALLE 2 CALLE 1 CALLE 4 AVENIDA 11 AVENIDA 13 CALLE 4 PASAJE I CALLE 19 AVENIDA 4 CALLE 19 CALLE 17 CALLE 16 CALLE 5 CALLE 11 AVENIDA 2 PASAJE 2 CALLE 3 CALLE 10 CALLE 8 CALLE 7 CALLE 6 CALLE 9 CALLE 18 CALLE 17 CALLE 15 CALLE 14 AVENIDA 2 AVENIDA 2 CALLE 14 CALLE 15 CALLE 17 AVENIDA 4 CALLE 6 CALLE 7 CALLE 8 CALLE 9 CALLE 10 CALLE 3 PASAJE 2 PASAJE 3 AVENIDA 2 CALLE 11 CALLE 5 CALLE 16 CALLE 17 CALLE 13 CALLE 5 PASAJE 2 CALLE 3 CALLE 8 CALLE 7 CALLE 6 AVENIDA 3 CALLE 17 CALLE 15 CALLE 14 AVENIDA 2 CALLE 2 CALLE 8 CALLLE 10 AVENIDA 5 CALLE 8 CALLE 9 AVENIDA 1 CA. LOS RUBIES CALLE 2 CALLE 1 AV. JOSE GABRIEL CONDORCANQUI CALLE 5 CALLE 5 CALLE 5 CALLE 5 CALLE 5 CALLE 5 CA. LOS OLIVOS CALLE 6 CALLE 13 CA. CIRO ALEGRIA CA. LOS CIPRESES CA. LOS PINOS CA. LOS CIPRESES CA. LOS CIPRESES CA. LOS PINOS CA. LAS MALVAS CA. LAS CHIRAS CA. LOS PINOS CA. LAS AZUCENAS CA. LOS ROSALES CA. LAS ORQUIDEAS CA. LOS GERANIOS CA. LAS GARDENIAS CALLE LAS DALIAS PSJE. LAS LILAS CALLE S/N PASAJE B CALLE 10 CALLE 5 CALLE 4 CALLE 3 CALLE 1 RECREACION PUBLICA A=582.60 m2 1 RECREACION PUBLICA A=612.50 m2 S.P.C. Area=278.00 m2 SERV .COM. A=660.95m2 S.P.C. A=635.75m2 COMERCIO SERVICIO COMUNAL S.P.C. A=273.90m2 EDUCACION S.P.C. A=1,353.25m2 SALUD COMERCIO A=1,391.60m2 S.P.C. 139.85m2 S.P.C. CLUB DE MADRES AREA= 11427.25 m2 691.90m2 PARQUE ZONAL MENOR (PZm) PZm-ZA AREA=3380.75M2 AREA=710.20M2 AREA= 946.70 M2 RECREACION PUBLICA ZONA ARQUEOLOGICA INTANGIBLE (ZA) Canal Pre incaico A=1316.45m2 S.P.C. A=2957.05m2 A=238.95m2 OTROS USOS S.P.C. A=535.75m2 CONVENTO S. P. C. A=577.25m2 OTROS USOS S. P. C. A=1234.10m2 A=2362.85m2 EDUCACION RECREACION PUBLICA EDUCACION S. P. C. RECREACION PUBLICA S.P.C. S.P.C. A=911.50m2 A=5,193.80m2 EDUCACION PUESTO POLICIAL RECREACION PUBLICA IGLESIA PZm-ZA RECREACION PUBLICA A=1,471.30 m2 A=660.95m2 S.P.C. A=635.75m2 COMERCIO SERVICIO COMUNAL S.P.C. A=273.90m2 EDUCACION S.P.C. A=1,353.25m2 SALUD COMERCIO A=1,391.60m2 S.P.C. 139.85m2 S.P.C. CLUB DE MADRES AREA= 11427.25 m2 691.90m2 PARQUE ZONAL MENOR (PZm) PZm-ZA AREA=3380.75M2 AREA=710.20M2 AREA= 946.70 M2 RECREACION PUBLICA ZONA ARQUEOLOGICA INTANGIBLE (ZA) Canal Pre incaico A=1316.45m2 S.P.C. A=2957.05m2 A=238.95m2 OTROS USOS S.P.C. A=535.75m2 CONVENTO S. P. C. A=577.25m2 OTROS USOS S. P. C. A=1234.10m2 A=2362.85m2 EDUCACION RECREACION PUBLICA EDUCACION S. P. C. RECREACION PUBLICA S.P.C. S.P.C. A=911.50m2 A=5,193.80m2 EDUCACION PUESTO POLICIAL RECREACION PUBLICA IGLESIA PZm-ZA RECREACION PUBLICA A=1,471.30 m2 S.P.C. S.P.C. AREA=823.50M2 AREA=832.10M2 OTROS USOS OTROS USOS COMERCIO AREA= 4319.80M2 S.P.C. AREA=980.00M2 MUNICIPIO AREA= 5206.35m2 PZm-ZA 26 A=141.30m2 S.P.C. CLUB DE MADRES A=160.10m2 S.P.C. LOCAL COMUNAL AREA= 4408.25m2 RECREACION PUBLICA A=6,495.80m2 SERVICOS PUBLICOS COMPLEMENTARIOS OTROS FINES Area=796.60 m2 P.I. MARIA ELENA MOYANO PRIMAVERA II P.I. WICHANZAO P.I. PRIMAVERA SERVICOS PUBLICOS COMPLEMENTARIOS EDUCACION Area=3,506.70 m2 SERVICOS PUBLICOS COMPLEMENTARIOS OTROS FINES Area=2,328.00 m2 S.P.C. SERVICIOS COMUNALES A=252.65m2 S.P.C. SERVICIOS COMUNALES A=252.65m2 S.P.C. SERVICIOS DE AGUA Y DESAGUE AREA=153.90 m2 RECREACION PUBLICA Area=5,516.30 m2 RECREACION PUBLICA Area=1,156.50 m2 S.P.C. SERVICIOS COMUNALES AREA=788.30m2 S.P.C. EQ. URB. VENDIBLE A=167.30m2 29 30 31 33 32 34 4 3 7 8 9 4 5 6 1 2 3 4 5 8 9 10 11 12 13 14 18 19 21 22 23 24 25 26 27 28 30 31 32 33 34 2 1 3 4 5 6 7 8 9 10 6 7 8 10 11 14 13 9 11 15 16 17 18 19 20 21 22 23 15 18 15 20 7 6 29 12 13 14 12 9 10 16 17 19 43 41 40 39 38 37 36 35 34 33 31 30 29 28 9 10 12 13 14 15 16 17 18 19 20 21 22 23 24 7 8 44 25 11 6 26 27 4 3 2 1 39 40 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 26 27 29 30 31 32 33 34 35 36 37 38 24 25 19 18 17 20 21 22 28 23 16 15 14 13 12 11 10 9 8 7 6 5 26 27 29 30 31 32 33 34 35 36 37 38 39 40 24 19 18 17 20 21 22 23 41 28 42 43 44 45 46 4 3 2 1 2 1 41 1 2 3 4 5 7 8 1 2 5 6 8 9 10 11 7 3 4 1 2 4 5 8 9 10 11 12 13 14 15 16 17 6 7 3 1 2 3 6 7 8 10 11 12 13 14 15 9 4 5 18 19 17 22 21 20 22 21 20 19 16 15 17 23 24 25 26 27 28 29 18 32 33 34 36 37 31 38 39 40 11 14 13 12 9 8 35 10 7 6 5 4 3 2 1 1 2 3 4 5 7 6 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 5 6 2 3 4 1 32 2 25 41 7 8 9 10 11 12 13 14 15 49 50 51 52 53 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 40 39 38 37 36 35 34 42 6 5 4 8 8A 30 30A 1A 1 17 16 42 42A 11 12 43 7 46A 46 2 9 15A 6A 1 1 2 3 4 5 14 13 12 11 10 9 8 7 6 15 1 2 3 4 5 6B 15 14 13 10 8 7 1 3 4 5 6 7A 8 9 45 44 42 41 40 39 47 2 15C 15B 15A 15 18 4 21A 21 21B 21C 21D 13 47B 47A 12 11 48 10 49 58 57 56 54 6 5 4 3 2 1 7 50 51 55 53 52 9 8 7A 12 11 14 13 10 9 16 8 7 17 5 6 22 20 19 3 2 4 1 12 15 13 16 17 18 19 20 11 10 9 8 7 6 22 21 23 4 3 5 2 24 25 28 26 27 29 1 10 43 7 6 44 5 4 3 2 1 42 41 12 11 9 8 27 26 1A 16A 20A 22 24 23 21 20B 19 18 17 16 15 14 4A 4 3 2 1 24 23 22 21 20 19 18 17 15 16 14 13 12 11 10 9 8 7 6 5 3 2 1 18 8 9 10 11 12 13 14 15 1 2 3 4 6 7 59D 59E 5 36 15 14 13A 13 36A 34 14 13 12 35A 35 34 35A 13 12 14 35 35 15 18 26 24 9A 2A 16A 12 4 3 26A 27 1 40 39 38 37 36 32 33 34 35 31 30 29 28 27 26 24 23 22 21 20 19 25 2 5 6 23 22 21 20 19 18 17 16 15 14 13 12 11 7 8 9 10 1 2 3 4 5 6 7 20 19 18 17 16 15 14 13 12 11 10 9 8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 1 4 2 3 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 25 26B 27A 28 29 30 31 32 33 34 35 36 37 38 39 40 41 24 10 11 12 13 14 15A 16 17 18A 19 20 21 22 23 38 37 35A 34 33 32 31 30 29 28 27 26A 25 4 5 6 7 8 9 10 11 12A 15 16 17 18 1 2B 3 4 5 6 7 8 9 10 50 49 2 1 1 15 14 13 12 11 10 9 8 7 6 4 3 2 1 26 27 29 30 31 32 33 34 35 36 37 38 39 40 24 25 19 18 17 20 21 22 23 41 28 16 15 14 13 12 11 10 9 8 7 6 5 26 27 29 30 31 32 33 34 35 36 37 38 24 25 18 17 28 20 19 22 23 21 16 15 14 13 12 11 10 9 8 7 6 4 3 26 27 29 30 31 32 33 34 35 36 37 38 39 40 24 25 19 18 17 20 21 22 28 5 28A 1 7 8 9 11 12 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 33 34 42 43 45 46 47 48 49 51 52 53 54 55 6 35 36 37 38 39 40 41 44 14 13 10 50 1 3 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 23 24 25 27 2 4 22 26 28 2 4 6 7 8 9 10 11 12 13 14 15 16 17 18 21 22 25 27 28 29 30 1 3 5 19 20 23 24 26 3 4 5 7 8 9 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 2 1 6 10 11 1 2 3 2 4 5 6 7 8 9 10 12 13 15 18 19 20 22 23 24 25 26 27 28 29 30 31 33 35 38 39 40 3 11 14 16 17 21 32 34 36 37 1 2 3 4 5 6 7 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 9 8 32 31 31 32 8 9 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 7 6 5 4 3 2 1 37 36 34 32 21 17 16 14 3 40 39 38 35 33 31 30 29 28 27 26 25 24 23 22 20 19 18 15 13 12 9 8 7 6 5 4 2 3 2 1 11 10 6 1 2 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 9 8 7 5 4 3 26 24 23 20 19 5 3 1 30 29 28 27 25 22 21 18 17 16 15 14 13 12 11 10 9 8 7 6 4 2 28 26 22 4 2 27 25 24 23 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 3 1 50 10 13 14 44 41 40 39 38 37 36 35 6 55 54 53 52 51 49 48 47 46 45 43 42 34 33 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 12 11 9 8 7 26 27 28 29 25 24 23 41 42 43 44 5 23 44 45 46 47 48 3 2 1 1 16 16A 16 16A 3 1 2 3 4 5 6 7 8 9 10 11 12 13 16 17 18 19 20 21 22 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 13 14 2 1 5 4 3 6 7 16 6 5 4 7 3 2 9 10 11 12 8 15 17 18 16 22 21 19 1 19 20 13 14 16 17 15 20 21 22 18 19 9 11 12 8 7 10 2 1 20 19 15 14 16 13 6 5 4 2 3 22 1 18 21 19 20 17 15 15 39 40 37 38 17 35 36 33 34 16 23 25 24 27 28 29 26 30 31 18 32 41 14 11 12 13 14 6 5 4 15 16 17 22 20 19 21 8 9 10 11 12 13 18 17 18 16 14 15 3 7 8 9 10 15 14 1 2 3 4 5 6 7 8 9 11 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 10 18 2 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 1 25 26 27 17A 17 13A 13 31 31 8 8A 16 28 40 43 18 17 16 6 7 12A 7A 1B 6 42 9 12 21 22 19 18 15 14 13 12 11 10 9 8 7B 6 5 4 3 2 1 27 26 25 24 23 22 21 20 19 18 16 15 14 13 12 11 10 9 7 6A 5 4 3 2 1A 48 47 46 45 44 41 39 38 37 36 35 34 33 32 31 30 29 27 26 25 24 23 22 21 20 19 15 14 11 10 8 5 4 3 26 25 24 23 22 21 20 19 18 17 16 15 14 13 11 10 9 8 7 6 5 4 3A 3 2A 2 20 19 18 17A 17 15 14 13 12 11 10 8 7 6 5 4 3 2 1 8 6 10A 10 28A 1 2 3 4 5 5A 7 8 9 10 11 12 13 14 32 31 30 29 28 27 26 25 24 23 22A 22 20 19 18 17 21 15 1B 14 13 10A 12A 1A 2 11 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 20 19 18 17 16 15 14 13 12B 11 10 9 8 7 6 5 4 2 1 12 11 9 RECREACIÓN PUBLICA \H1.2;CAMPO DEPORTIVO N 1 1 2 3 4 24 23 22 21 20 19 18 17 9 8 7 6 5 10 11 12 13 14 15 1 2 3 4 5 6 7 22 21 20 19 8 9 10 11 13 14 15 16 17 18 1 2 3 4 5 6 8 9 10 11 12 25 24 23 22 21 20 19 18 17 16 15 1 2 3 4 5 6 7 8 9 10 11 12 13 14B 15 16 17 1 2 3 4 5 6 16 17 18 19 20 21 22 24 25 26 27 28 29 32 31 30 16 1 13 14 15A 16 17 18 19 20 21 22 23 55 56 57 58 7 7A 13-2 7 12 4A 8B 8A 14A 14C 14D 15A 15 59A 59B 59C 1 23A 23 23A 23 2 2A 3 23A 23 2 2A 3 23A 23 23A 23 22 21 3 19 20 23 24 50 49 2 1 1 15 14 13 12 11 10 9 8 7 6 4 3 2 1 26 27 29 30 31 32 33 34 35 36 37 38 39 40 24 25 19 18 17 20 21 22 23 41 28 16 15 14 13 12 11 10 9 8 7 6 5 26 27 29 30 31 32 33 34 35 36 37 38 24 25 18 17 28 20 19 22 23 21 16 15 14 13 12 11 10 9 8 7 6 4 3 26 27 29 30 31 32 33 34 35 36 37 38 39 40 24 25 19 18 17 20 21 22 28 5 28A 1 7 8 9 11 12 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 33 34 42 43 45 46 47 48 49 51 52 53 54 55 6 35 36 37 38 39 40 41 44 14 13 10 50 1 3 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 23 24 25 27 2 4 22 26 28 2 4 6 7 8 9 10 11 12 13 14 15 16 17 18 21 22 25 27 28 29 30 1 3 5 19 20 23 24 26 3 4 5 7 8 9 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 2 1 6 10 11 1 2 3 2 4 5 6 7 8 9 10 12 13 15 18 19 20 22 23 24 25 26 27 28 29 30 31 33 35 38 39 40 3 11 14 16 17 21 32 34 36 37 1 2 3 4 5 6 7 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 9 8 32 31 31 32 8 9 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 7 6 5 4 3 2 1 37 36 34 32 21 17 16 14 3 40 39 38 35 33 31 30 29 28 27 26 25 24 23 22 20 19 18 15 13 12 9 8 7 6 5 4 2 3 2 1 11 10 6 1 2 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 9 8 7 5 4 3 26 24 23 20 19 5 3 1 30 29 28 27 25 22 21 18 17 16 15 14 13 12 11 10 9 8 7 6 4 2 28 26 22 4 2 27 25 24 23 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 3 1 50 10 13 14 44 41 40 39 38 37 36 35 6 55 54 53 52 51 49 48 47 46 45 43 42 34 33 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 12 11 9 8 7 26 27 28 29 25 24 23 41 42 43 44 5 23 44 45 46 47 48 3 2 1 1 16 16A 16 16A 3 1 2 3 4 5 6 7 8 9 10 11 12 13 16 17 18 19 20 21 22 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 13 14 2 1 5 4 3 6 7 16 6 5 4 7 3 2 9 10 11 12 8 15 17 18 16 22 21 19 1 19 20 13 14 16 17 15 20 21 22 18 19 9 11 12 8 7 10 2 1 20 19 15 14 16 13 6 5 4 2 3 22 1 18 21 19 20 17 15 15 39 40 37 38 17 35 36 33 34 16 23 25 24 27 28 29 26 30 31 18 32 41 14 11 12 13 14 6 5 4 15 16 17 22 20 19 21 8 9 10 11 12 13 18 17 18 16 14 15 3 7 8 9 10 15 14 1 2 3 4 5 6 7 8 9 11 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 10 18 2 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 1 25 26 27 17A 17 13A 13 31 31 8 8A 16 28 40 43 18 17 16 6 7 12A 7A 1B 6 42 9 12 21 22 19 18 15 14 13 12 11 10 9 8 7B 6 5 4 3 2 1 27 26 25 24 23 22 21 20 19 18 16 15 14 13 12 11 10 9 7 6A 5 4 3 2 1A 48 47 46 45 44 41 39 38 37 36 35 34 33 32 31 30 29 27 26 25 24 23 22 21 20 19 15 14 11 10 8 5 4 3 26 25 24 23 22 21 20 19 18 17 16 15 14 13 11 10 9 8 7 6 5 4 3A 3 2A 2 20 19 18 17A 17 15 14 13 12 11 10 8 7 6 5 4 3 2 1 8 6 10A 10 28A 1 2 3 4 5 5A 7 8 9 10 11 12 13 14 32 31 30 29 28 27 26 25 24 23 22A 22 20 19 18 17 21 15 1B 14 13 10A 12A 1A 2 11 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 20 19 18 17 16 15 14 13 12B 11 10 9 8 7 6 5 4 2 1 12 11 9 RECREACIÓN PUBLICA \H1.2;CAMPO DEPORTIVO N 1 1 2 3 4 24 23 22 21 20 19 18 17 9 8 7 6 5 10 11 12 13 14 15 1 2 3 4 5 6 7 22 21 20 19 8 9 10 11 13 14 15 16 17 18 1 2 3 4 5 6 8 9 10 11 12 25 24 23 22 21 20 19 18 17 16 15 1 2 3 4 5 6 7 8 9 10 11 12 13 14B 15 16 17 1 2 3 4 5 6 16 17 18 19 20 21 22 24 25 26 27 28 29 32 31 30 16 1 13 14 15A 16 17 18 19 20 21 22 23 55 56 57 58 7 7A 13-2 7 12 4A 8B 8A 14A 14C 14D 15A 15 59A 59B 59C 1 23A 23 23A 23 2 2A 3 23A 23 2 2A 3 23A 23 23A 23 22 21 3 19 20 23 24 5 4 3 2 6 7 1 22 21 5 6 8 9 4 3 7 24 23 2 1 21 20 22 10 11 12 13 9 10 12 11 19 18 10 17 11 12 13 14 8 20 3 5 6 7 8 9 4 44 45 46 47 48 49 50 1 2 3 4 5 6 7 8 9 11 12 13 14 15 16 17 18 19 20 25 26 27 28 29 30 31 32 33 34 2 3 4 5 6 7 8 9 10 12 13 15 17 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 9 1 2 3 4 5 6 7 8 9 10 22 23 24 25 26 27 28 29 30 31 32 34 35 36 37 38 39 40 16 17 18 19 20 21 22 23 24 10 11 14 16 21 33 1 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 39 40 41 42 43 44 45 46 47 48 49 50 51 52 1 1 2 25 26 27 28 29 30 31 32 33 34 35 16 14 14A 6 13 7 18 6 3A 27 27A 24A 4 3 2 1 11 12 13 14 15 16 17 10 9 8 7 6 5 4 3 2 1 15 16 17 18 19 20 21 14 13A 12 11 10 9 8 7 6 5 4 3 2 1 10 9 8 6A 14 15 16 17 18 13 12 11 10 9 8 7 6A 4-5 3 2 1 9 11 10 13 12 7 6 5 4 3 2 1 16 19 18 22 21 20 17 23 26 25 24 28 24B 23 22 21 15 17 18 19 20 21 8 7 6 5 4 3 2 1 5 4 3 2 6 7 1 22 21 5 6 8 9 4 3 7 24 23 2 1 21 20 22 10 11 12 13 9 10 12 11 19 18 10 17 11 12 13 14 8 20 3 5 6 7 8 9 4 44 45 46 47 48 49 50 1 2 3 4 5 6 7 8 9 11 12 13 14 15 16 17 18 19 20 25 26 27 28 29 30 31 32 33 34 2 3 4 5 6 7 8 9 10 12 13 15 17 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 9 1 2 3 4 5 6 7 8 9 10 22 23 24 25 26 27 28 29 30 31 32 34 35 36 37 38 39 40 16 17 18 19 20 21 22 23 24 10 11 14 16 21 33 1 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 39 40 41 42 43 44 45 46 47 48 49 50 51 52 1 1 2 25 26 27 28 29 30 31 32 33 34 35 16 14 14A 6 13 7 18 6 3A 27 27A 24A 4 3 2 1 11 12 13 14 15 16 17 10 9 8 7 6 5 4 3 2 1 15 16 17 18 19 20 21 14 13A 12 11 10 9 8 7 6 5 4 3 2 1 10 9 8 6A 14 15 16 17 18 13 12 11 10 9 8 7 6A 4-5 3 2 1 9 11 10 13 12 7 6 5 4 3 2 1 16 19 18 22 21 20 17 23 26 25 24 28 24B 23 22 21 15 17 18 19 20 21 8 7 6 5 4 3 2 1 15 16 17 20 21 22 23 24 25 27 28 29 18 19 14 26 38 1 40 39 37 36 35 34 33 32 6 7 8 9 10 2 3 4 5 6 7 8 9 11 10 7 8 9 10 11 12 13 15 16 17 18 20 21 23 24 19 22 14 13 14 16 17 18 20 21 22 23 12 15 19 2 1 16 17 18 19 20 21 22 1 2 5 8 9 10 11 12 13 14 15 16 17 18 19 20 24 25 26 27 6 23 21 4 3 7 22 1 2 22 23 2 5 10 1 2 3 17 11 12 13 14 1 1A 16 1 7 5 4 3 2 6 1 1 13 2 28 5 4 3 1 12 5 13 11 10 9 8 7 6 22 21 20 19 5 12 20 19 17 16 15 14 11 10 9 8 7 6 4 3 2 1 12 11 10 9 8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 3 4 5 6 7 8 9 10 11 12 13 14 15 16 2 17 18 19 18 17 16 56 55 60 45 46 47 49 48B 48A 48 59 59 59 59 11 12 15 16 19 24 10 13 14 20 21 22 23 52 54 57 35 37 38 39 50 51 53 58 F A B M C N E D 10 11 15 1 5 2 3 4 10 11 4 3 2 6 7 1 2 10 8 9 52 54 57 35 37 38 39 50 51 53 58 F A B M C N E D 10 11 15 1 5 2 3 4 10 11 4 3 2 6 7 1 2 10 8 9 L K 1 8 9 12 18 14 9A 17 16 13 12 1 L K 1 8 9 12 18 14 9A 17 16 13 12 1 11 12 13 3 4 5 20 21 1 2 6 7 8 1 9 CALLE 12 CALLE 9 CALLE 25 CALLE 11 CALLE 6 AVENIDA 13 CALLE 12 AVENIDA 5 AVENIDA 8 CALLE 8 CALLE 30 AVENIDA 7 AVENIDA INDOAMERICA AVENIDA 8 AVENIDA 5 CALLE 28 AVENIDA 5 CALLE 26 AVENIDA 13 AVENIDA 6 CALLE 24 CALLE 25 CALLE 26 CALLE S/N CALLE 27 PASAJE S/N PASAJE 5 PASAJE 5 AV. INDOAMERICA CA. 22 DE FEBRERO AV. GRAN CHIMU CA. BARREYROS CA. JUAN LAVALLEJA AV. JOSE GABRIEL CONDORCANQUI CA. BENITO JUAREZ CA. JOSE MARTI CA. 22 DE FEBRERO AV. GRAN CHIMU CA. LOS ANGELES CA. SANTA MARIA CA. BARREYROS CA. INDOAMERICA CALLE 29 CALLE 5 PASAJE 4 AVENIDA 9 CALLE 23 CALLE 22 CALLE 21 CALLE 20 CALLE 20 CALLE 21 CALLE 22 CALLE 23 AVENIDA 9 PASAJE 4 CALLE 5 CALLE 8 CALLE 29 VEREDA-8 VEREDA-20C VEREDA-20 ALAMEDA-12 VEREDA-13C VEREDA-5 VEREDA-19C ALAMEDA 4 VEREDA-19 VEREDA-1 VEREDA-6 CALLE D VEREDA-13 VEREDA-5 VEREDA-5 PASAJE 1 PASAJE 9 PASAJE 3 CALLE B PSJE. RUMI AV. JERUSALEN CA. ATLANTIDA CA. GIBRALTAR CA. LOS OLIVOS CA. JERUSALEN CA . PACIFICO CA. CANAL DE SUEZ CA. PACIFICO CA. JERUSALEN CA. AVIACIÓN PASAJE 1 CA. LOS OLIVOS CA. LOS OLIVOS CA. INDOAMERICA CALLE 29 CALLE 5 PASAJE 4 AVENIDA 9 CALLE 23 CALLE 22 CALLE 21 CALLE 20 CALLE 20 CALLE 21 CALLE 22 CALLE 23 AVENIDA 9 PASAJE 4 CALLE 5 CALLE 8 CALLE 29 AV. JOSE GABRIEL CONDORCANQUI VEREDA-8 VEREDA-20C VEREDA-20 ALAMEDA-12 VEREDA-13C VEREDA-5 VEREDA-19C ALAMEDA 4 VEREDA-19 VEREDA-1 VEREDA-6 CALLE D VEREDA-13 VEREDA-5 VEREDA-5 PASAJE 1 PASAJE 9 PASAJE 3 CALLE B PSJE. RUMI AV. JERUSALEN CA. ATLANTIDA CA. GIBRALTAR CA. LOS OLIVOS AV.JOSE GABRIEL CONDORCANQUI CA. JERUSALEN CA . PACIFICO CA. HUANCAVELICA CA. CANAL DE SUEZ CA. PACIFICO CA. JERUSALEN CA. AVIACIÓN PASAJE 1 CA. LOS OLIVOS CA. LOS OLIVOS AV. JOSE GABRIEL CONDORCANQUI CALLE E VEREDA-5 CALLE A PASAJE 7 PASAJE 3 PASAJE 10 CALLE F PASAJE 1 PASAJE C CA. LOS ROBLES CA. CANAL DE SUEZ CA. ATLANTIDA PSJE. GARCILAZO DE LA VEGA CALLE E VEREDA-5 CALLE A PASAJE 7 PASAJE 3 PASAJE 10 CALLE F PASAJE 1 PASAJE C CA. LOS ROBLES CA. LOS CEDROS CA. CANAL DE SUEZ CA. ATLANTIDA PSJE. GARCILAZO DE LA VEGA AV. INDOAMERICA AV. PERU CA. EL SALVADOR AV. PERU CALLE 1 CALLE 7 CALLE 8 CALLE S/N PASAJE 3 CALLE 12 CALLE 11 CALLE 9 CALLE 6 CALLE 4 CALLE 1 CALLE 11 AV. REP DE COLOMBIA PASAJE S/N CA. BENITO JUAREZ CA. JOSE MARTI PSJ. SAN FRANCISCO CA. JOSE ARTIGAS 1 EDUCACION SERVICIOS PUBLICOS COMPLEMENTARIOS PARQUE Nª 1 RECREACION PUBLICA 1 1A POSTA MEDICA AREA= 5,589.10 M2 AREA= 2,425.80 M2 AREA= 940.90m2 A=860.90m2 RECREACION PUBLICA A=1790.60 m2 COMERCIO AREA=265.50m2 RECREACION PUBLICA S. P.C A=560.80m2 OTROS FINES RECREACION PUBLICA A= 2164.70 m2 A=153.50m2 S.P.C. LOCAL COMUNAL SERVICIOS PUBLICOS COMPLEMENTARIOS SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES A=8673.70 m2 RECREACION PUBLICA A= 2576.60 m2 A=2656.20 m2 EDUCACION 28 PLAZUELA 5 PLAZUELA 5 Area =5,645.90m2 Area = 1,884.69m2 AREA=149.30M2 SERVICIO COMUNAL LOCAL COMUNAL A= 324.82m2 S.P.C. COMERCIO A=252.20m2 S.P.C. A= 324.82m2 LOCAL COMUNAL S.P.C. A= 324.82m2 LOCAL COMUNAL COMERCIO PLAZUELA 2 PLAZUELA 1 PLAZUELA 4 PLAZUELA 3 INFANTILES ZONA DE JUEGOS PLAZUELA 6 S.P.C. A=1,264.00m2 EDUCACION AREA= 8966.50 S.P.C COMERCIO RECREACION PUBLICA S.P.C. S.P.C. A=1,067.95m2 A=1,199.95m2 A=2,749.65m2 EDUCACION OTROS USOS A=2,749.65m2 RECREACION PUBLICA Area =5,645.90m2 Area = 1,884.69m2 AREA=149.30M2 SERVICIO COMUNAL LOCAL COMUNAL A= 324.82m2 S.P.C. COMERCIO A=252.20m2 S.P.C. A= 324.82m2 LOCAL COMUNAL S.P.C. A= 324.82m2 LOCAL COMUNAL COMERCIO PLAZUELA 2 PLAZUELA 1 PLAZUELA 4 PLAZUELA 3 INFANTILES ZONA DE JUEGOS PLAZUELA 6 S.P.C. A=1,264.00m2 EDUCACION AREA= 8966.50 S.P.C COMERCIO RECREACION PUBLICA S.P.C. S.P.C. A=1,067.95m2 A=1,199.95m2 A=2,749.65m2 EDUCACION OTROS USOS A=2,749.65m2 RECREACION PUBLICA SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIO GRIFO LOS POSTES SERV. PUB. COMPL. COMERCIAL 151.60 M2 OTROS USOS SERV. PUB. COMPLEMENTARIOS EDUCACION SERV.PUB.COMPL. MINI MERCADO SERV. PUB. COMPL. OTROS FINES GARAJE MUNICIPAL AREA= 3,019.60 M2 AREA= 991.40 M2 AREA=974.60 M2 AREA=7,322.30 M2 AREA= 2,839.90 M2 SERV. PUB. COMPLEMENTARIOS AREA=17601.95 m2 PARQUE ZONAL MENOR (PZm) ZONA ARQUEOLOGICA INTANGIBLE (ZA) Canal Pre inca AREA=1228.80M2 OTROS USOS P.I. LA ESPERANZA SECTOR JERUSALEN BARRIO 1A P.I. LA ESPERANZA SECTOR JERUSALEN BARRIO 3 P.I. LA ESPERANZA SECTOR PUEBLO LIBRE BARRIO 1 P.I. LA ESPERANZA SECTOR JERUSALEN BARRIO 1 P.I. RAMIRO PRIALE P.I. LA ESPERANZA URBANIZACION PARQUE INDUSTRIAL RECREACION PUBLICA AREA=5,958.20m2 RECREACION PUBLICA AREA=2,183.00m2 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES AREA =2076.33 m2 RECREACION PUBLICA (PARQUE-3) AREA = 1,008.23 m2 S.P.C. EDUCACION (C.E-1) AREA = 1,483.73 M2 3 S.P.C. OTROS FINES AREA=290.80m2 COMERCIO AREA=1,155.30M2 SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIO SUB-ESTACION ELECTRICA_AEREA Area=37.50m2 13-1 14 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES AREA =2076.33 m2 RECREACION PUBLICA (PARQUE-3) AREA = 1,008.23 m2 S.P.C. EDUCACION (C.E-1) AREA = 1,483.73 M2 3 S.P.C. OTROS FINES AREA=290.80m2 COMERCIO AREA=1,155.30M2 SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIO SUB-ESTACION ELECTRICA_AEREA Area=37.50m2 13-1 14 RECREACION PUBLICA (PARQUE-2) AREA = 2,960.75 m2 S.P.C. EDUCACION (C.E-2) AREA = 3,791.43 M2 SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIAL VENDIBLE AREA= 2,695.10M2 8 RECREACION PUBLICA (PARQUE-2) AREA = 2,960.75 m2 S.P.C. EDUCACION (C.E-2) AREA = 3,791.43 M2 SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIAL VENDIBLE AREA= 2,695.10M2 8 2 1 1 2 3 4 6 8 11 12 13 30 31 32 34 9 10 33 29 27 26 25 24 23 22 28 5 7 2 3 5 6 7 8 10 11 13 31 1 33 4 12 9 34 32 30 2 4 5 6 7 9 10 11 12 14 15 16 17 18 19 20 21 23 24 26 27 25 13 1 29 28 3 22 8 1 2 3 5 31 33 34 32 4 1A 15 12 9 5 14 13 11 10 8 7 6 4 3 2 31 30 29 28 27 26 17 16 1 2 3 7 8 10 11 12 13 15 17 4 5 9 14 16 18 19 21 22 25 26 27 28 29 30 31 32 33 34 35 37 38 39 41 43 44 45 46 47 48 49 50 54 55 56 52 51 53 40 6 42 36 20 1 2 3 7 8 9 10 11 12 14 15 16 17 18 19 21 22 23 24 25 26 27 28 29 13 1 2 4 3 5 8 9 6 7 12 13 14 16 17 18 19 20 21 24 23 22 10 11 15 5 4 6 23 20 25 1 2 3 4 5 25 6 1 4 5 6 7 9 24 25 26 27 29 2 3 10 11 8 28 1 39 5 6 7 9 13 14 16 17 18 20 21 22 23 24 25 26 27 29 2 40 10 12 15 11 8 19 28 31 30 33 32 38 37 36 34 35 41 3 4 1 2 3 4 6 7 8 9 10 11 12 13 14 15 16 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 38 39 40 41 42 43 44 5 19 37 17 18 36 45 1 2 3 5 6 9 10 11 14 15 16 18 19 20 21 22 23 25 26 28 29 30 31 33 34 35 36 37 38 39 40 41 42 43 45 46 47 48 49 44 4 13 27 24 17 12 8 32 7 2 4 5 8 9 11 13 14 15 24 26 27 28 29 31 32 33 1 3 6 7 10 12 23 25 30 1 2 3 4 6 7 9 13 15 16 17 18 19 20 21 24 25 26 27 28 29 30 31 32 33 34 35 36 37 1 5 8 14 12 11 10 11 10 9 14 15 16 17 18 19 20 21 1 2 4 5 8 9 10 11 12 13 14 16 18 19 20 21 7 15 17 3 6 7 8 11 12 13 14 15 16 17 18 19 20 21 22 23 25 26 27 28 30 29 6 10 9 24 21 16 13 30 15 14 12 11 10 9 8 7 6 5 4 3 2 1 40 39 38 37 36 35 34 33 32 31 29 28 27 26 25 24 23 22 21 20 19 18 17 25 20 24 23 22 21 19 18 10 19 16 22 24 23 26 30 29 35 34 37 29 30 6 22 21 9 12 15 14 13 12 11 9 8 7 6 5 4 3 2 1 40 39 38 36 33 32 31 28 27 25 20 18 17 11 10 8 7 5 4 3 2 1 34 33 32 31 28 27 26 25 24 23 20 19 18 17 16 15 14 13 20 21 22 23 19 24 25 22 23 24 25 26 28 27 1 3 4 5 6 17 19 21 22 23 24 25 28 18 20 26 27 2 16 13 20 1 23 22 21 18 19 17 15 14 4 3 2 1 1 1 1 1 2 4 6 7 10 11 12 13 14 15 9 20 23 22 21 24 25 26 28 5 3 19 18 17 16 8 4 5 6 7 9 8 2 3 3 4 6 8 9 2 5 7 19 1 5 7 8 12 13 14 15 16 17 18 19 20 21 22 24 25 26 27 28 4 3 23 2 6 12 13 14 15 16 17 1 2 3 4 5A 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21A 22 23 24 25 26 27 28 29 30 31 32 8 1 2 3 4 5 7 8 9 10 11 12 13 14 15 16 19 20 21 22 23 24 25 26 28 27 6 18 17 1 2 4 5 6 7 8 9 10 11 19 20 24 26 27 28 29 31 32 30 25 22 23 18 21 3 5 21 1 16 17 18 20 21 22 36 37 38 40 15 19 1 2 4 5 6 7 10 12 15 16 17 18 19 20 21 22 23 13 14 11 8 9 18 17 16 14 13 12 20 21 22 23 24 25 3 4 5 6 8 9 10 11 2 15 7 9 8 7 6 5 4 3 2 1A 1 19 3 1 2 3 4 5 6 7 8 9 10 11 12 13 14 23 26 28 30 24 25 27 29 32 31 33 34 35 1 10 3 16 2 6 5 21 15 17 19 25 24 23 22 20 18 16 14 9 8A 8 7 4 3 2 1 7 18 17 16 13 12 11 10 14 6 3 2 1 13 9 10 6 1 2 3 7 6 8 9 10 10A 7 11 8 14 15 12 9 5 1 2 4 6 7 8 9 2 3 4 6 5 3 4 CA. REPUBLICA DE COLOMBIA CA. ARGENTINA CA. REPUBLICA DE BRASIL CA. MEXICO AV. INDOAMERICA CA. EL SALVADOR CA. REPUBLICA DE COLOMBIA CA. REPUBLICA DE ECUADOR CA. URUGUAY CA. ARGENTINA CALLE 1 CALLE 4 CALLE 2 CALLE 3 PASAJE A CALLE S/N CALLE 5 CALLE S/N CA. URUGUAY CA. MEXICO AV. PERU CA. MEXICO CA. ARGENTINA CA. MANUEL COX CA. DORREGO CALLE 1 CA. REP. DE PANAMA CA. REP. DE VENEZUELA CALLE 5 CALLE 3 AV. PERU CALLE 2 CA. REPUBLICA DE CHILE CA. URUGUAY CA. HAITI CA. REPUBLICA DE PANAMA CA. REPUBLICA DE BOLIVIA CA. REPUBLICA DE VENEZUELA AV. PERU CA. JOSE ARTIGAS A=2994.55m2 OTROS FINES SERV.PUB.COMP. A=941.60m2 RECREACION PUBLICA A=2873.55m2 A=609.30m2 PARQUE RECREACION PUBLICA IGLESIA S.P.C. VENDIBLE A=116.90m2 S.P.C. INSTITUCIONAL SP.C. A= 120.40m2 LOCAL COMUNAL S.P. C. A=1034.70 m2 RECREACION PUBLICA PUBLICA SERVICIOS PUBLICOS COMPLEMENTARIOS SERVICIOS PUBLICOS SERV. PUBL. COMP. A=283.40m2 COMEDOR POPULAR A= 1,382.30 m2 EDUCACION A= 760.70 m2 RECREACION A= 1,790.80 m2 EDUCACION COMPLEMENTARIOS P.I. INDOAMERICA BARRIO 2 P.I. LA ESPERANZA SECTOR INDOAMERICA COMERCIO A=1002.70m2 15C 15B 15A 15 1D 1C 1B 1A 21 21B 21C 21D 47B 47A 7 7A 14A 14 1A 20A 20B 4A 4 1 1A 1 8A 8 9A 17A 17 17B 17A 17 12A 12 16A 16 9A 39A 39 27A 27 20 21 22 22 21 20 59 60 61 62 63 64 1 24 25 2 23 23 2 25 24 1 20 21 22 22 21 20 59 60 61 62 63 64 1 24 25 2 23 23 2 25 24 1 SENATI 7 8 9 10 22 23 24 25 26 27 28 29 30 31 32 6 7 8 9 10 11 12 13 14 15 16 17 18 8 9 10 11 12 13 11 10 9 1 2 3 4 5 20 20A 15 16 19 22 21 20 23 5 6 7 3 4 1 2 16 11 15 16 18 17 19 21 22 23 12A 24 12B 13 15 14 17A 18 16 17 12A 2 14 12 13 11 19A 10 9 7 8 13 14 15 5 6 4 2A 3 18 16 17 19 7 25 26 10 9 27 8 1 6 20 9 5 2 3 4 11 12 21 22 8 7 1 5 6 4 2 3 13 22 19 20 21 1 13 16 15 14 1 14 15 16 11 12 13 14 15 16 17 18 19 20 21 41 2 1 3 4 5 6 7 22 23 24 25 26 27 1 3 2 4 5 6 7 8 9 29 30 31 32 33 34 35 36 37 38 37A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 1 2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 7 8 9 10 22 23 24 25 26 27 28 29 30 31 32 6 7 8 9 10 11 12 13 14 15 16 17 18 8 9 10 11 12 13 11 10 9 1 2 3 4 5 10 12 20 20A 15 16 19 22 21 20 23 5 6 7 3 4 1 2 16 11 15 16 18 17 19 21 22 23 12A 24 12B 13 15 14 17A 18 16 17 12A 2 14 12 13 11 19A 10 9 7 8 13 14 15 5 6 4 2A 3 18 16 17 19 7 25 26 10 9 27 8 1 6 20 9 5 2 3 4 11 12 21 22 8 7 1 5 6 4 2 3 13 22 19 20 21 1 13 16 15 14 1 14 15 16 11 12 13 14 15 16 17 18 19 20 21 41 2 1 3 4 5 6 7 22 23 24 25 26 27 1 3 2 4 5 6 7 8 9 29 30 31 32 33 34 35 36 37 38 37A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 1 2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 17 18 19 20 21 22 23 24 1 1 2 3 4 5 6 7 8 9 10 11 12 13 15 16 17 18 19 20 21 22 23 24 25 26 27 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 26 27 28 29 30 31 32 33 35 36 37 38 40 41 42 43 44 45 46 48 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 2 4 5 6 7 8 10 11 12 13 14 15 16 17 18 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 26 27 28 29 30 31 32 33 34 35 36 37 38 40 41 42 44 45 46 47 48 1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 18 1 2 3 4 5 6 7 8 9 10 11 12 13 14 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 33 11 12 13 14 15 16 17 18 19 20 15 25 34 47 39 16 1 1 43 39 25 19 9 3 14 15 32 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 2 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 1 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 8 9 10 11 12 13 31 32 33 34 35 36 37 1 2 3 4 5 6 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 1 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 18 17 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 38 19 2 1 1 18 18 19 20A 20 2 3 4 5 6 7 8 9 10 11 12 13 14 36 37 38 39 40 41 42 43 44 45 46 47 48 1 2 3 4 5 6 7 8 9 38 39 40 41 42 43 44 21 22 23 24 25 26 27 28 29 30 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 1 2 3 4 5 6 7 8 9 10 11 12 13 33 34 35 36 37 38 39 40 41 42 43 1 1 1 ZONA DE RECREACION PUBLICA PARQUE AREA=7,002.80M2 \H1; 20 18A 17 11A 5A 3 2 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 10 11 12 13 14 15 16 9 8 7 6 5 4 3 2 1 5 6 8 9 10 11 12 13 14 15 14 13 12 11 9 8 7 6 5 4 3 2 15 16 17 18 19 20 1 22 23 24 25 26 19 18 17 16 15 14 13 12 11 1 5 4 3 2 1 14 15 16 17 18 19 20 21 22 23 13 12 11 10 9 8 7 6 5 4 3 2 1 19 20 21 22 23 24 25 26 27 11 12 3 11 14A 14 8A 8 1 7 8 8 10 11 12 13 14 15 9 8 7 6 9 18 5 3 4 17 18 19 1 2 12 10 11 13 15 17 14 16 11 9 10 7 8 4 5 6 2 3 13 10 12 16A 18 14 15 16B 17 9 19 10 8 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES A= 4,584.35 m2 7 2 3 4 1 9 10 5 6 3 4 1 2 15 11 12 13 14 16 17 1 7 8 9 10 5 6 3 4 1 2 11 12 13 15 16 5 3 4 1 2 2A 8 9 6 7 4 5 2 3 13 14 15 16 17 18 20 21 21A 1 8 6 7 4 4A 5 22 8 9 10 11 12 10 11 12 7 8 9 4 5 6 2 3 10 11 12 9 13 14 15 16 1 7 5 6 3 4 7 17 6 8 1 2 3 13 14 14A 1 2 9 10 10A 7 5 6 6A 3 4 2 18 4 5 3 1 2 13 11 12 1 RECREACION PUBLICA PARQUE A= 4,009.55 m2 6 1 2 3 4 5 6 7 8 9 10 11 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 14 15 16 17 18 19 20 22 23 24 25 26 27 28 29 30 2 3 4 5 6 7 8 9 10 12 11 13 14 15 16 17 18 19 20 21 22 22A 22B 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 22C 1 8 9 10 11 12 13 14 15 16 17 18 19 20 21 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 54 55 56 57 58 1 2 3 4 5 6 7 38 39 40 41 42 21 48 21 17 16 15 14 13 12 11 10 9 8 7 6 5 4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 17 18 19 20 21 22 23 24 1 1 2 3 4 5 6 7 8 9 10 11 12 13 15 16 17 18 19 20 21 22 23 24 25 26 27 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 26 27 28 29 30 31 32 33 35 36 37 38 40 41 42 43 44 45 46 48 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 2 4 5 6 7 8 10 11 12 13 14 15 16 17 18 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 26 27 28 29 30 31 32 33 34 35 36 37 38 40 41 42 44 45 46 47 48 1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 18 1 2 3 4 5 6 7 8 9 10 11 12 13 14 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 33 11 12 13 14 15 16 17 18 19 20 15 25 34 47 39 16 1 1 43 39 25 19 9 3 14 15 32 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 2 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 1 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 8 9 10 11 12 13 31 32 33 34 35 36 37 1 2 3 4 5 6 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 1 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 18 17 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 38 19 2 1 1 18 18 19 20A 20 2 3 4 5 6 7 8 9 10 11 12 13 14 36 37 38 39 40 41 42 43 44 45 46 47 48 1 2 3 4 5 6 7 8 9 38 39 40 41 42 43 44 21 22 23 24 25 26 27 28 29 30 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 1 2 3 4 5 6 7 8 9 10 11 12 13 33 34 35 36 37 38 39 40 41 42 43 1 1 1 ZONA DE RECREACION PUBLICA PARQUE AREA=7,002.80M2 \H1; 20 18A 17 11A 5A 3 2 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 10 11 12 13 14 15 16 9 8 7 6 5 4 3 2 1 5 6 8 9 10 11 12 13 14 15 14 13 12 11 9 8 7 6 5 4 3 2 15 16 17 18 19 20 1 22 23 24 25 26 19 18 17 16 15 14 13 12 11 1 5 4 3 2 1 14 15 16 17 18 19 20 21 22 23 13 12 11 10 9 8 7 6 5 4 3 2 1 19 20 21 22 23 24 25 26 27 11 12 3 11 14A 14 8A 8 1 7 8 8 10 11 12 13 14 15 9 8 7 6 9 18 5 3 4 17 18 19 1 2 12 10 11 13 15 17 14 16 11 9 10 7 8 4 5 6 2 3 13 10 12 16A 18 14 15 16B 17 9 19 10 8 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES A= 4,584.35 m2 7 2 3 4 1 9 10 5 6 3 4 1 2 15 11 12 13 14 16 17 1 7 8 9 10 5 6 3 4 1 2 11 12 13 15 16 5 3 4 1 2 2A 8 9 6 7 4 5 2 3 13 14 15 16 17 18 20 21 21A 1 8 6 7 4 4A 5 22 8 9 10 11 12 10 11 12 7 8 9 4 5 6 2 3 10 11 12 9 13 14 15 16 1 7 5 6 3 4 7 17 6 8 1 2 3 13 14 14A 1 2 9 10 10A 7 5 6 6A 3 4 2 18 4 5 3 1 2 13 11 12 1 RECREACION PUBLICA PARQUE A= 4,009.55 m2 6 1 2 3 4 5 6 7 8 9 10 11 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 14 15 16 17 18 19 20 22 23 24 25 26 27 28 29 30 2 3 4 5 6 7 8 9 10 12 11 13 14 15 16 17 18 19 20 21 22 22A 22B 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 22C 1 8 9 10 11 12 13 14 15 16 17 18 19 20 21 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 54 55 56 57 58 1 2 3 4 5 6 7 38 39 40 41 42 21 48 21 17 16 15 14 13 12 11 10 9 8 7 6 5 4 34 34 33 32 31 33 32 37 31 C-34 C-34 34 34 33 32 31 33 32 37 31 C-34 C-34 5 4 6 7 45 44 43 48 46 3 2 13 39 49 49A 22 27 19 16 17 20 40 41 42 47 39A 41A 44A 4A 19A 28 26 21 26 32 28A 28 31 28B 29 27 15 14 4 29 30 12 18 13 3 17 16 14 15 2 1 38 30 36 35 23 24 25 29 38A 25A 30 5 4 6 7 45 44 43 48 46 3 2 13 39 49 49A 22 27 19 16 17 20 40 41 42 47 39A 41A 44A 4A 19A 28 26 21 26 32 28A 28 31 28B 29 27 15 14 4 29 30 12 18 13 3 17 16 14 15 2 1 38 30 36 35 23 24 25 29 38A 25A 30 CA. SAN PABLO PASAJE 41 PASAJE 43 PASAJE 40 PASAJE 42 PISTA DE SERVICIO AV. CAHUIDE CA. SAN PABLO PASAJE 41 PASAJE 43 PASAJE 40 PASAJE 42 PISTA DE SERVICIO CALLE C CALLE J CALLE C CALLE B PASAJE 34 PASAJE 32 PASAJE 37-B PASAJE 5 PASAJE 2 PASAJE 4 CALLE F CALLE G CALLE G PASAJE 17 PASAJE 38 PASAJE 38-A PASAJE 30 PASAJE 13 PASAJE 12 PASAJE 14 PASAJE 16 PASAJE 35 PASAJE 30 PASAJE 33 CALLE G PASAJE 37-A PASAJE 38-B PASAJE 2 PASAJE 15 PASAJE 6 PASAJE 37 CALLE I PASAJE 38 PASAJE 43 PASAJE 31 PISTA DE SERVICIO CALLE A CA. 6 DE ENERO PASAJE 8 PASAJE 16 CA. 25 DE DICIEMBRE CA. INDICO CA. PACIFICO AV. INDOAMERICA PASAJE S/N CA. LOS REYES CA. ATLANTIDA CA. CANAL DE SUEZ CA. INDICO CA. SAN LUCAS CA. SAN PEDRO CA. LOS REYES PASAJE 6 PASAJE 45 PASAJE 46 PASAJE 47 PASAJE 44 PASAJE 18 PASAJE 19 PASAJE 20 CALLE H PASAJE 38 PASAJE 39 PASAJE 39 AV. INDOAMERICA CA. ATLANTIDA CA. 6 DE ENERO CALLE C CALLE J CALLE C CALLE B PASAJE 34 PASAJE 32 PASAJE 37-B PASAJE 5 PASAJE 2 PASAJE 4 CALLE F CALLE G CALLE G PASAJE 17 PASAJE 38 PASAJE 38-A PASAJE 30 PASAJE 13 PASAJE 12 PASAJE 14 PASAJE 16 PASAJE 35 PASAJE 30 PASAJE 33 CALLE G PASAJE 37-A PASAJE 38-B PASAJE 2 PASAJE 15 PASAJE 6 PASAJE 37 CALLE I PASAJE 38 PASAJE 43 PASAJE 31 PISTA DE SERVICIO CALLE A CA. 6 DE ENERO PASAJE 8 PASAJE 16 CA. NICOLAS DE PIEROLA CA. 25 DE DICIEMBRE CA. INDICO CA. PACIFICO AV. INDOAMERICA PASAJE S/N CA. LOS REYES AV. INDOAMERICA CA. ATLANTIDA CA. CANAL DE SUEZ CA. INDICO CA. SAN LUCAS CA. SAN PEDRO CA. LOS REYES PASAJE 6 PASAJE 45 PASAJE 46 PASAJE 47 PASAJE 44 PASAJE 18 PASAJE 19 PASAJE 20 CALLE H PASAJE 38 PASAJE 39 PASAJE 39 AV. INDOAMERICA CA. ATLANTIDA CA. 6 DE ENERO OTROS FINES COMERCIO A=1572.00m2 A=2913.22m2 OTROS FINES COMERCIO A=1572.00m2 A=2913.22m2 MANUEL AREVALO II ETAPA COMERCIO A=342.00m2 COMERCIO A=432.45m2 COMERCIO A=432.00m2 COMERCIO A=432.00m2 COMERCIO A=432.00m2 S.P.C EDUCACION (C.E-5) AREA = 690.27 M2 RECREACION PUBLICA (PARQUE-8) AREA = 841.03 m2 COMERCIO A=342.00m2 COMERCIO A=432.45m2 COMERCIO A=432.00m2 COMERCIO A=432.00m2 COMERCIO A=432.00m2 S.P.C EDUCACION (C.E-5) AREA = 690.27 M2 RECREACION PUBLICA (PARQUE-8) AREA = 841.03 m2 RECREACION PUBLICA (PARQUE-5) AREA = 3,377.68 m2 S.P.C EDUCACION (C.E-4) AREA = 1,038.82 M2 RECREACION PUBLICA (PARQUE-11) AREA = 1,406.56 m2 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES AREA = 4,309.21 m2 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES AREA = 1,513.47 m2 RECREACION PUBLICA (PARQUE-10) AREA = 2,921.43 m2 RECREACION PUBLICA (PARQUE-12) AREA = 2,290.08 m2 S.P.C. EDUCACION (C.E-7) AREA =716.60 M2 RECREACION PUBLICA (PARQUE-1) AREA = 5,327.09 m2 S.P.C. EDUCACION (C.E-3) AREA = 1,072.24 M2 S.P.C EDUCACION (C.E-6) AREA = 3,645.37 M2 RECREACION PUBLICA (PARQUE-4) AREA = 3,568.90m2 S.P.C. EQUIP.URB.VENDIBLE AREA=299.70M2 10 1 1 SERVICIOS PUBLICOS COMPLEMENTARIOS MERCADO AREA= 9,006.90M2 SERVICIOS PUBLICOS SERVICIOS PUBLICOS COMPLEMENTARIOS EDUCACION AREA= 21,193.40M2 COMERCIO SERVICIOS PUBLICOS COMPLEMENTARIOS INDUSTRIAL VENDIBLE A= 785.25 m2 RECREACION PUBLICA (PARQUE-6) AREA = 3,372.64 m2 RECREACION PUBLICA (PARQUE-7) AREA = 1,272.48 m2 RECREACION PUBLICA (PARQUE-9) AREA = 2,275.51 m2 1 SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIAL VENDIBLE AREA= 1,206.80M2 RECREACION PUBLICA (PARQUE-5) AREA = 3,377.68 m2 S.P.C EDUCACION (C.E-4) AREA = 1,038.82 M2 RECREACION PUBLICA (PARQUE-11) AREA = 1,406.56 m2 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES AREA = 4,309.21 m2 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES AREA = 1,513.47 m2 RECREACION PUBLICA (PARQUE-10) AREA = 2,921.43 m2 RECREACION PUBLICA (PARQUE-12) AREA = 2,290.08 m2 S.P.C. EDUCACION (C.E-7) AREA =716.60 M2 RECREACION PUBLICA (PARQUE-1) AREA = 5,327.09 m2 S.P.C. EDUCACION (C.E-3) AREA = 1,072.24 M2 S.P.C EDUCACION (C.E-6) AREA = 3,645.37 M2 RECREACION PUBLICA (PARQUE-4) AREA = 3,568.90m2 S.P.C. EQUIP.URB.VENDIBLE AREA=299.70M2 10 1 1 SERVICIOS PUBLICOS COMPLEMENTARIOS MERCADO AREA= 9,006.90M2 SERVICIOS PUBLICOS SERVICIOS PUBLICOS COMPLEMENTARIOS EDUCACION AREA= 21,193.40M2 COMERCIO SERVICIOS PUBLICOS COMPLEMENTARIOS INDUSTRIAL VENDIBLE A= 785.25 m2 RECREACION PUBLICA (PARQUE-6) AREA = 3,372.64 m2 RECREACION PUBLICA (PARQUE-7) AREA = 1,272.48 m2 RECREACION PUBLICA (PARQUE-9) AREA = 2,275.51 m2 1 SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIAL VENDIBLE AREA= 1,206.80M2 20A 20 19 19A 18 17A 18A 17 8 8A 14 14A 2A 2 6A 6 21A 21 16B 16A 17 17A 12B 12A 4A 4 14A 14 10A 10 C E CALLE 2 CALLE 6 PRIMAVERA III RECREACION PUBLICA AREA VERDE AREA=4532.90m2 4 5 8 14 AV. REPUBLICA DE NICARAGUA CA. REPUBLICA DE PARAGUAY AV. PERU CA. REPUBLICA DE BOLIVIA CALLE B CA. A. PEREZ CALLE 4 CA. DORREGO P.I. LA ESPERANZA SECTOR FRATERNIDAD RECREACION PUBLICA AREA DEPORTIVA=3,792.80 M2 S.P.C. SERVICIOS COMUNALES A=310.80m2 8' 5 4 8 6 3 9 2 23 11 22 6 10 9 8 7 5 4 3 15 14 41 42 43 44 31 1 4 5 20 36 40 21 19 18 17 24 22 23 33 7 13 30 29 28 27 26 14 16 15 25 8 9 10 6 6' 34 2 3 1 4 5 20 36 40 21 19 18 17 24 22 23 33 7 13 30 29 28 27 26 14 16 15 25 8 9 10 6 6' 34 2 3 11 12 1 11 12 1 L 15 21 20 19 18 17 16 14 13 12 1A 1 2 B F D A CA. LOS CIPRESES CA. CIRO ALEGRIA CA. LOS PINOS CA. LOS PINOS CA. MARIA E. MOYANO AV. ARGENTINA CA. MAYTA CAPAC CALLE S/N PSJE. LOS NOGALES CA. LOS LAURELES CA. LOS LAURELES CA. LOS LAURELES CALLE S/N AVENIDA 13 CA. LOS ROSALES CA. LOS LAURELES PSJE. LOS OLIVOS CA. LOS TULIPANES CA. LAS DALIAS CA. LOS JAZMINES CA. LAS GARDENIAS CA. LOS GERANIOS CA. LAS MAGNOLIAS CA. LOS CLAVELES CA. LOS ROSALES CALLE 27 CALLE 19 CALLE 20 CALLE 12 CALLE 12 AVENIDA 13 CALLE 4 AVENIDA 11 AVENIDA 13 CALLE 4 PASAJE I CALLE 19 AVENIDA 4 CALLE 19 CALLE 17 CALLE 16 CALLE 5 CALLE 11 AVENIDA 2 PASAJE 2 CALLE 3 CALLE 10 CALLE 8 CALLE 7 CALLE 6 CALLE 9 CALLE 18 CALLE 17 CALLE 15 CALLE 14 AVENIDA 2 AVENIDA 2 CALLE 14 CALLE 15 CALLE 17 AVENIDA 4 CALLE 6 CALLE 7 CALLE 8 CALLE 9 CALLE 10 CALLE 3 PASAJE 2 PASAJE 3 AVENIDA 2 CALLE 11 CALLE 5 CALLE 16 CALLE 17 CALLE 13 CALLE 5 PASAJE 2 CALLE 3 CALLE 8 CALLE 7 CALLE 6 AVENIDA 3 CALLE 17 CALLE 15 CALLE 14 AVENIDA 2 CALLE 2 CALLE 8 CALLLE 10 AVENIDA 5 CALLE 8 CALLE 9 CALLE 2 CALLE 1 CALLE 4 AVENIDA 11 AVENIDA 13 CALLE 4 PASAJE I CALLE 19 AVENIDA 4 CALLE 19 CALLE 17 CALLE 16 CALLE 5 CALLE 11 AVENIDA 2 PASAJE 2 CALLE 3 CALLE 10 CALLE 8 CALLE 7 CALLE 6 CALLE 9 CALLE 18 CALLE 17 CALLE 15 CALLE 14 AVENIDA 2 AVENIDA 2 CALLE 14 CALLE 15 CALLE 17 AVENIDA 4 CALLE 6 CALLE 7 CALLE 8 CALLE 9 CALLE 10 CALLE 3 PASAJE 2 PASAJE 3 AVENIDA 2 CALLE 11 CALLE 5 CALLE 16 CALLE 17 CALLE 13 CALLE 5 PASAJE 2 CALLE 3 CALLE 8 CALLE 7 CALLE 6 AVENIDA 3 CALLE 17 CALLE 15 CALLE 14 AVENIDA 2 CALLE 2 CALLE 8 CALLLE 10 AVENIDA 5 CALLE 8 CALLE 9 AVENIDA 1 CA. LOS RUBIES CALLE 2 CALLE 1 AV. JOSE GABRIEL CONDORCANQUI CALLE 5 CALLE 5 CALLE 5 CALLE 5 CALLE 5 CALLE 5 CA. LOS OLIVOS CALLE 6 CALLE 13 CA. CIRO ALEGRIA CA. LOS CIPRESES CA. LOS PINOS CA. LOS CIPRESES CA. LOS CIPRESES CA. LOS PINOS CA. LAS MALVAS CA. LAS CHIRAS CA. LOS PINOS CA. LAS AZUCENAS CA. LOS ROSALES CA. LAS ORQUIDEAS CA. LOS GERANIOS CA. LAS GARDENIAS CALLE LAS DALIAS PSJE. LAS LILAS CALLE S/N PASAJE B CALLE 10 CALLE 5 CALLE 4 CALLE 3 CALLE 1 RECREACION PUBLICA A=582.60 m2 1 RECREACION PUBLICA A=612.50 m2 S.P.C. Area=278.00 m2 SERV .COM. A=660.95m2 S.P.C. A=635.75m2 COMERCIO SERVICIO COMUNAL S.P.C. A=273.90m2 EDUCACION S.P.C. A=1,353.25m2 SALUD COMERCIO A=1,391.60m2 S.P.C. 139.85m2 S.P.C. CLUB DE MADRES AREA= 11427.25 m2 691.90m2 PARQUE ZONAL MENOR (PZm) PZm-ZA AREA=3380.75M2 AREA= 946.70 M2 PLAZA DE ARMAS ZONA ARQUEOLOGICA INTANGIBLE (ZA) Canal Pre incaico A=1316.45m2 S.P.C. A=2957.05m2 A=238.95m2 OTROS USOS S.P.C. A=535.75m2 CONVENTO S. P. C. A=577.25m2 OTROS USOS S. P. C. A=1234.10m2 A=2362.85m2 EDUCACION RECREACION PUBLICA EDUCACION S. P. C. RECREACION PUBLICA S.P.C. S.P.C. A=911.50m2 A=5,193.80m2 EDUCACION COMISARIA RECREACION PUBLICA IGLESIA CATOLICA PZm-ZA RECREACION PUBLICA A=1,471.30 m2 A=660.95m2 S.P.C. A=635.75m2 COMERCIO SERVICIO COMUNAL S.P.C. A=273.90m2 EDUCACION S.P.C. A=1,353.25m2 SALUD COMERCIO A=1,391.60m2 S.P.C. 139.85m2 S.P.C. CLUB DE MADRES AREA= 11427.25 m2 691.90m2 PARQUE ZONAL MENOR (PZm) PZm-ZA AREA=3380.75M2 AREA=710.20M2 AREA= 946.70 M2 ZONA ARQUEOLOGICA INTANGIBLE (ZA) Canal Pre incaico A=1316.45m2 S.P.C. A=2957.05m2 A=238.95m2 OTROS USOS S.P.C. A=535.75m2 CONVENTO S. P. C. A=577.25m2 OTROS USOS S. P. C. A=1234.10m2 A=2362.85m2 EDUCACION RECREACION PUBLICA EDUCACION S. P. C. RECREACION PUBLICA S.P.C. S.P.C. A=911.50m2 A=5,193.80m2 EDUCACION RECREACION PUBLICA PZm-ZA RECREACION PUBLICA A=1,471.30 m2 S.P.C. S.P.C. AREA=823.50M2 AREA=832.10M2 OTROS USOS OTROS USOS MERCADO LA MERCED AREA= 4319.80M2 S.P.C. AREA=980.00M2 MUNICIPIO AREA= 5206.35m2 PZm-ZA 26 A=141.30m2 S.P.C. CLUB DE MADRES A=160.10m2 S.P.C. LOCAL COMUNAL AREA= 4408.25m2 RECREACION PUBLICA A=6,495.80m2 SERVICOS PUBLICOS COMPLEMENTARIOS OTROS FINES Area=796.60 m2 P.I. MARIA ELENA MOYANO PRIMAVERA II P.I. WICHANZAO P.I. PRIMAVERA SERVICOS PUBLICOS COMPLEMENTARIOS EDUCACION Area=3,506.70 m2 SERVICOS PUBLICOS COMPLEMENTARIOS OTROS FINES Area=2,328.00 m2 S.P.C. SERVICIOS COMUNALES A=252.65m2 S.P.C. SERVICIOS COMUNALES A=252.65m2 S.P.C. SERVICIOS DE AGUA Y DESAGUE AREA=153.90 m2 RECREACION PUBLICA Area=5,516.30 m2 RECREACION PUBLICA Area=1,156.50 m2 S.P.C. SERVICIOS COMUNALES AREA=788.30m2 S.P.C. EQ. URB. VENDIBLE A=167.30m2 19 18 17 16 56 55 60 45 46 47 49 48B 48A 48 59 59 59 59 11 12 15 16 19 24 10 13 14 20 21 22 23 52 54 57 35 37 38 39 50 51 53 58 F A B M C N E D 10 11 15 1 5 2 3 4 10 11 4 3 2 6 7 1 2 10 8 9 52 54 57 35 37 38 39 50 51 53 58 F A B M C N E D 10 11 15 1 5 2 3 4 10 11 4 3 2 6 7 1 2 10 8 9 L K 1 8 9 12 18 14 9A 17 16 13 12 1 L K 1 8 9 12 18 14 9A 17 16 13 12 1 11 12 13 3 4 5 20 21 1 2 6 7 8 1 9 CALLE 12 CALLE 9 CALLE 25 CALLE 11 CALLE 6 AVENIDA 13 CALLE 12 AVENIDA 5 AVENIDA 8 CALLE 8 CALLE 30 AVENIDA 7 AVENIDA INDOAMERICA AVENIDA 8 AVENIDA 5 CALLE 28 AVENIDA 5 CALLE 26 AVENIDA 13 AVENIDA 6 CALLE 24 CALLE 25 CALLE 26 CALLE S/N CALLE 27 PASAJE S/N PASAJE 5 PASAJE 5 AV. INDOAMERICA CA. 22 DE FEBRERO AV. GRAN CHIMU CA. BARREYROS CA. JUAN LAVALLEJA AV. JOSE GABRIEL CONDORCANQUI CA. BENITO JUAREZ CA. JOSE MARTI CA. 22 DE FEBRERO AV. GRAN CHIMU CA. LOS ANGELES CA. SANTA MARIA CA. BARREYROS CA. INDOAMERICA CALLE 29 CALLE 5 PASAJE 4 AVENIDA 9 CALLE 23 CALLE 22 CALLE 21 CALLE 20 CALLE 20 CALLE 21 CALLE 22 CALLE 23 AVENIDA 9 PASAJE 4 CALLE 5 CALLE 8 CALLE 29 VEREDA-8 VEREDA-20C VEREDA-20 ALAMEDA-12 VEREDA-13C VEREDA-5 VEREDA-19C ALAMEDA 4 VEREDA-19 VEREDA-1 VEREDA-6 CALLE D VEREDA-13 VEREDA-5 VEREDA-5 PASAJE 1 PASAJE 9 PASAJE 3 CALLE B PSJE. RUMI AV. JERUSALEN CA. ATLANTIDA CA. GIBRALTAR CA. LOS OLIVOS CA. JERUSALEN CA . PACIFICO CA. CANAL DE SUEZ CA. PACIFICO CA. JERUSALEN CA. AVIACIÓN PASAJE 1 CA. LOS OLIVOS CA. LOS OLIVOS CA. INDOAMERICA CALLE 29 CALLE 5 PASAJE 4 AVENIDA 9 CALLE 23 CALLE 22 CALLE 21 CALLE 20 CALLE 20 CALLE 21 CALLE 22 CALLE 23 AVENIDA 9 PASAJE 4 CALLE 5 CALLE 8 CALLE 29 AV. JOSE GABRIEL CONDORCANQUI VEREDA-8 VEREDA-20C VEREDA-20 ALAMEDA-12 VEREDA-13C VEREDA-5 VEREDA-19C ALAMEDA 4 VEREDA-19 VEREDA-1 VEREDA-6 CALLE D VEREDA-13 VEREDA-5 VEREDA-5 PASAJE 1 PASAJE 9 PASAJE 3 CALLE B PSJE. RUMI AV. JERUSALEN CA. ATLANTIDA CA. GIBRALTAR CA. LOS OLIVOS AV.JOSE GABRIEL CONDORCANQUI CA. JERUSALEN CA . PACIFICO CA. HUANCAVELICA CA. CANAL DE SUEZ CA. PACIFICO CA. JERUSALEN CA. AVIACIÓN PASAJE 1 CA. LOS OLIVOS CA. LOS OLIVOS AV. JOSE GABRIEL CONDORCANQUI CALLE E VEREDA-5 CALLE A PASAJE 7 PASAJE 3 PASAJE 10 CALLE F PASAJE 1 PASAJE C CA. LOS ROBLES CA. CANAL DE SUEZ CA. ATLANTIDA PSJE. GARCILAZO DE LA VEGA CALLE E VEREDA-5 CALLE A PASAJE 7 PASAJE 3 PASAJE 10 CALLE F PASAJE 1 PASAJE C CA. LOS ROBLES CA. LOS CEDROS CA. CANAL DE SUEZ CA. ATLANTIDA PSJE. GARCILAZO DE LA VEGA AV. INDOAMERICA AV. PERU CA. EL SALVADOR AV. PERU CALLE 1 CALLE 7 CALLE 8 CALLE S/N PASAJE 3 CALLE 12 CALLE 11 CALLE 9 CALLE 6 CALLE 4 CALLE 1 CALLE 11 AV. REP DE COLOMBIA PASAJE S/N CA. BENITO JUAREZ CA. JOSE MARTI PSJ. SAN FRANCISCO CA. JOSE ARTIGAS 1 EDUCACION SERVICIOS PUBLICOS COMPLEMENTARIOS PARQUE Nª 1 RECREACION PUBLICA 1 1A POSTA MEDICA AREA= 5,589.10 M2 AREA= 2,425.80 M2 AREA= 940.90m2 A=860.90m2 RECREACION PUBLICA A=1790.60 m2 COMERCIO AREA=265.50m2 RECREACION PUBLICA S. P.C A=560.80m2 OTROS FINES RECREACION PUBLICA A= 2164.70 m2 A=153.50m2 S.P.C. LOCAL COMUNAL SERVICIOS PUBLICOS COMPLEMENTARIOS SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES A=8673.70 m2 RECREACION PUBLICA A= 2576.60 m2 A=2656.20 m2 EDUCACION 28 PLAZUELA 5 PLAZUELA 5 Area =5,645.90m2 Area = 1,884.69m2 AREA=149.30M2 SERVICIO COMUNAL LOCAL COMUNAL A= 324.82m2 S.P.C. COMERCIO A=252.20m2 S.P.C. A= 324.82m2 LOCAL COMUNAL S.P.C. A= 324.82m2 LOCAL COMUNAL COMERCIO PLAZUELA 2 PLAZUELA 1 PLAZUELA 4 PLAZUELA 3 INFANTILES ZONA DE JUEGOS PLAZUELA 6 S.P.C. A=1,264.00m2 EDUCACION AREA= 8966.50 S.P.C COMERCIO RECREACION PUBLICA S.P.C. S.P.C. A=1,067.95m2 A=1,199.95m2 A=2,749.65m2 EDUCACION OTROS USOS A=2,749.65m2 RECREACION PUBLICA Area =5,645.90m2 Area = 1,884.69m2 AREA=149.30M2 SERVICIO COMUNAL LOCAL COMUNAL A= 324.82m2 S.P.C. COMERCIO A=252.20m2 S.P.C. A= 324.82m2 LOCAL COMUNAL S.P.C. A= 324.82m2 LOCAL COMUNAL COMERCIO PLAZUELA 2 PLAZUELA 1 PLAZUELA 4 PLAZUELA 3 INFANTILES ZONA DE JUEGOS PLAZUELA 6 S.P.C. A=1,264.00m2 EDUCACION AREA= 8966.50 S.P.C COMERCIO RECREACION PUBLICA S.P.C. S.P.C. A=1,067.95m2 A=1,199.95m2 A=2,749.65m2 EDUCACION OTROS USOS A=2,749.65m2 RECREACION PUBLICA SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIO GRIFO LOS POSTES SERV. PUB. COMPL. COMERCIAL 151.60 M2 OTROS USOS SERV. PUB. COMPLEMENTARIOS EDUCACION SERV.PUB.COMPL. MINI MERCADO SERV. PUB. COMPL. OTROS FINES GARAJE MUNICIPAL AREA= 3,019.60 M2 AREA= 991.40 M2 AREA=974.60 M2 AREA=7,322.30 M2 AREA= 2,839.90 M2 SERV. PUB. COMPLEMENTARIOS AREA=17601.95 m2 PARQUE ZONAL MENOR (PZm) ZONA ARQUEOLOGICA INTANGIBLE (ZA) Canal Pre inca AREA=1228.80M2 OTROS USOS P.I. LA ESPERANZA SECTOR JERUSALEN BARRIO 1A P.I. LA ESPERANZA SECTOR JERUSALEN BARRIO 3 P.I. LA ESPERANZA SECTOR PUEBLO LIBRE BARRIO 1 P.I. LA ESPERANZA SECTOR JERUSALEN BARRIO 1 P.I. RAMIRO PRIALE P.I. LA ESPERANZA URBANIZACION PARQUE INDUSTRIAL RECREACION PUBLICA AREA=5,958.20m2 RECREACION PUBLICA AREA=2,183.00m2 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES AREA =2076.33 m2 RECREACION PUBLICA (PARQUE-3) AREA = 1,008.23 m2 S.P.C. EDUCACION (C.E-1) AREA = 1,483.73 M2 3 S.P.C. OTROS FINES AREA=290.80m2 COMERCIO AREA=1,155.30M2 SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIO SUB-ESTACION ELECTRICA_AEREA Area=37.50m2 13-1 14 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES AREA =2076.33 m2 RECREACION PUBLICA (PARQUE-3) AREA = 1,008.23 m2 S.P.C. EDUCACION (C.E-1) AREA = 1,483.73 M2 3 S.P.C. OTROS FINES AREA=290.80m2 COMERCIO AREA=1,155.30M2 SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIO SUB-ESTACION ELECTRICA_AEREA Area=37.50m2 13-1 14 RECREACION PUBLICA (PARQUE-2) AREA = 2,960.75 m2 S.P.C. EDUCACION (C.E-2) AREA = 3,791.43 M2 SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIAL VENDIBLE AREA= 2,695.10M2 8 RECREACION PUBLICA (PARQUE-2) AREA = 2,960.75 m2 S.P.C. EDUCACION (C.E-2) AREA = 3,791.43 M2 SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIAL VENDIBLE AREA= 2,695.10M2 8 13 9 10 6 1 2 3 7 6 8 9 10 10A 7 11 8 14 15 12 9 5 1 2 4 6 7 8 9 2 3 4 6 5 3 4 CA. REPUBLICA DE COLOMBIA CA. ARGENTINA CA. REPUBLICA DE BRASIL CA. MEXICO AV. INDOAMERICA CA. EL SALVADOR CA. REPUBLICA DE COLOMBIA CA. REPUBLICA DE ECUADOR CA. URUGUAY CA. ARGENTINA CALLE 1 CALLE 4 CALLE 2 CALLE 3 PASAJE A CALLE S/N CALLE 5 CALLE S/N CA. URUGUAY CA. MEXICO AV. PERU CA. MEXICO CA. ARGENTINA CA. MANUEL COX CA. DORREGO CALLE 1 CA. REP. DE PANAMA CA. REP. DE VENEZUELA CALLE 5 CALLE 3 AV. PERU CALLE 2 CA. REPUBLICA DE CHILE CA. URUGUAY CA. HAITI CA. REPUBLICA DE PANAMA CA. REPUBLICA DE BOLIVIA CA. REPUBLICA DE VENEZUELA AV. PERU CA. JOSE ARTIGAS A=2994.55m2 OTROS FINES SERV.PUB.COMP. A=941.60m2 RECREACION PUBLICA A=2873.55m2 A=609.30m2 PARQUE RECREACION PUBLICA IGLESIA S.P.C. VENDIBLE A=116.90m2 S.P.C. INSTITUCIONAL SP.C. A= 120.40m2 LOCAL COMUNAL S.P. C. A=1034.70 m2 RECREACION PUBLICA PUBLICA SERVICIOS PUBLICOS COMPLEMENTARIOS SERVICIOS PUBLICOS SERV. PUBL. COMP. A=283.40m2 COMEDOR POPULAR A= 1,382.30 m2 EDUCACION A= 760.70 m2 RECREACION A= 1,790.80 m2 EDUCACION COMPLEMENTARIOS P.I. INDOAMERICA BARRIO 2 P.I. LA ESPERANZA SECTOR INDOAMERICA COMERCIO A=1002.70m2 SENATI 34 34 33 32 31 33 32 37 31 C-34 C-34 34 34 33 32 31 33 32 37 31 C-34 C-34 5 4 6 7 45 44 43 48 46 3 2 13 39 49 49A 22 27 19 16 17 20 40 41 42 47 39A 41A 44A 4A 19A 28 26 21 26 32 28A 28 31 28B 29 27 15 14 4 29 30 12 18 13 3 17 16 14 15 2 1 38 30 36 35 23 24 25 29 38A 25A 30 5 4 6 7 45 44 43 48 46 3 2 13 39 49 49A 22 27 19 16 17 20 40 41 42 47 39A 41A 44A 4A 19A 28 26 21 26 32 28A 28 31 28B 29 27 15 14 4 29 30 12 18 13 3 17 16 14 15 2 1 38 30 36 35 23 24 25 29 38A 25A 30 CA. SAN PABLO PASAJE 41 PASAJE 43 PASAJE 40 PASAJE 42 PISTA DE SERVICIO AV. CAHUIDE CA. SAN PABLO PASAJE 41 PASAJE 43 PASAJE 40 PASAJE 42 PISTA DE SERVICIO CALLE C CALLE J CALLE C CALLE B PASAJE 34 PASAJE 32 PASAJE 37-B PASAJE 5 PASAJE 2 PASAJE 4 CALLE F CALLE G CALLE G PASAJE 17 PASAJE 38 PASAJE 38-A PASAJE 30 PASAJE 13 PASAJE 12 PASAJE 14 PASAJE 16 PASAJE 35 PASAJE 30 PASAJE 33 CALLE G PASAJE 37-A PASAJE 38-B PASAJE 2 PASAJE 15 PASAJE 6 PASAJE 37 CALLE I PASAJE 38 PASAJE 43 PASAJE 31 PISTA DE SERVICIO CALLE A CA. 6 DE ENERO PASAJE 8 PASAJE 16 CA. 25 DE DICIEMBRE CA. INDICO CA. PACIFICO AV. INDOAMERICA PASAJE S/N CA. LOS REYES CA. ATLANTIDA CA. CANAL DE SUEZ CA. INDICO CA. SAN LUCAS CA. SAN PEDRO CA. LOS REYES PASAJE 6 PASAJE 45 PASAJE 46 PASAJE 47 PASAJE 44 PASAJE 18 PASAJE 19 PASAJE 20 CALLE H PASAJE 38 PASAJE 39 PASAJE 39 AV. INDOAMERICA CA. ATLANTIDA CA. 6 DE ENERO CALLE C CALLE J CALLE C CALLE B PASAJE 34 PASAJE 32 PASAJE 37-B PASAJE 5 PASAJE 2 PASAJE 4 CALLE F CALLE G CALLE G PASAJE 17 PASAJE 38 PASAJE 38-A PASAJE 30 PASAJE 13 PASAJE 12 PASAJE 14 PASAJE 16 PASAJE 35 PASAJE 30 PASAJE 33 CALLE G PASAJE 37-A PASAJE 38-B PASAJE 2 PASAJE 15 PASAJE 6 PASAJE 37 CALLE I PASAJE 38 PASAJE 43 PASAJE 31 PISTA DE SERVICIO CALLE A CA. 6 DE ENERO PASAJE 8 PASAJE 16 CA. NICOLAS DE PIEROLA CA. 25 DE DICIEMBRE CA. INDICO CA. PACIFICO AV. INDOAMERICA PASAJE S/N CA. LOS REYES AV. INDOAMERICA CA. ATLANTIDA CA. CANAL DE SUEZ CA. INDICO CA. SAN LUCAS CA. SAN PEDRO CA. LOS REYES PASAJE 6 PASAJE 45 PASAJE 46 PASAJE 47 PASAJE 44 PASAJE 18 PASAJE 19 PASAJE 20 CALLE H PASAJE 38 PASAJE 39 PASAJE 39 AV. INDOAMERICA CA. ATLANTIDA CA. 6 DE ENERO OTROS FINES COMERCIO A=1572.00m2 A=2913.22m2 OTROS FINES COMERCIO A=1572.00m2 A=2913.22m2 MANUEL AREVALO II ETAPA COMERCIO A=342.00m2 COMERCIO A=432.45m2 COMERCIO A=432.00m2 COMERCIO A=432.00m2 COMERCIO A=432.00m2 S.P.C EDUCACION (C.E-5) AREA = 690.27 M2 RECREACION PUBLICA (PARQUE-8) AREA = 841.03 m2 COMERCIO A=342.00m2 COMERCIO A=432.45m2 COMERCIO A=432.00m2 COMERCIO A=432.00m2 COMERCIO A=432.00m2 S.P.C EDUCACION (C.E-5) AREA = 690.27 M2 RECREACION PUBLICA (PARQUE-8) AREA = 841.03 m2 RECREACION PUBLICA (PARQUE-5) AREA = 3,377.68 m2 S.P.C EDUCACION (C.E-4) AREA = 1,038.82 M2 RECREACION PUBLICA (PARQUE-11) AREA = 1,406.56 m2 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES AREA = 4,309.21 m2 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES AREA = 1,513.47 m2 RECREACION PUBLICA (PARQUE-10) AREA = 2,921.43 m2 RECREACION PUBLICA (PARQUE-12) AREA = 2,290.08 m2 S.P.C. EDUCACION (C.E-7) AREA =716.60 M2 RECREACION PUBLICA (PARQUE-1) AREA = 5,327.09 m2 S.P.C. EDUCACION (C.E-3) AREA = 1,072.24 M2 S.P.C EDUCACION (C.E-6) AREA = 3,645.37 M2 RECREACION PUBLICA (PARQUE-4) AREA = 3,568.90m2 S.P.C. EQUIP.URB.VENDIBLE AREA=299.70M2 10 1 1 SERVICIOS PUBLICOS COMPLEMENTARIOS MERCADO AREA= 9,006.90M2 SERVICIOS PUBLICOS SERVICIOS PUBLICOS COMPLEMENTARIOS EDUCACION AREA= 21,193.40M2 COMERCIO SERVICIOS PUBLICOS COMPLEMENTARIOS INDUSTRIAL VENDIBLE A= 785.25 m2 RECREACION PUBLICA (PARQUE-6) AREA = 3,372.64 m2 RECREACION PUBLICA (PARQUE-7) AREA = 1,272.48 m2 RECREACION PUBLICA (PARQUE-9) AREA = 2,275.51 m2 1 SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIAL VENDIBLE AREA= 1,206.80M2 RECREACION PUBLICA (PARQUE-5) AREA = 3,377.68 m2 S.P.C EDUCACION (C.E-4) AREA = 1,038.82 M2 RECREACION PUBLICA (PARQUE-11) AREA = 1,406.56 m2 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES AREA = 4,309.21 m2 SERVICIOS PUBLICOS COMPLEMENTARIOS OTROS FINES AREA = 1,513.47 m2 RECREACION PUBLICA (PARQUE-10) AREA = 2,921.43 m2 RECREACION PUBLICA (PARQUE-12) AREA = 2,290.08 m2 S.P.C. EDUCACION (C.E-7) AREA =716.60 M2 RECREACION PUBLICA (PARQUE-1) AREA = 5,327.09 m2 S.P.C. EDUCACION (C.E-3) AREA = 1,072.24 M2 S.P.C EDUCACION (C.E-6) AREA = 3,645.37 M2 RECREACION PUBLICA (PARQUE-4) AREA = 3,568.90m2 S.P.C. EQUIP.URB.VENDIBLE AREA=299.70M2 10 1 1 SERVICIOS PUBLICOS COMPLEMENTARIOS MERCADO AREA= 9,006.90M2 SERVICIOS PUBLICOS SERVICIOS PUBLICOS COMPLEMENTARIOS EDUCACION AREA= 21,193.40M2 COMERCIO SERVICIOS PUBLICOS COMPLEMENTARIOS INDUSTRIAL VENDIBLE A= 785.25 m2 RECREACION PUBLICA (PARQUE-6) AREA = 3,372.64 m2 RECREACION PUBLICA (PARQUE-7) AREA = 1,272.48 m2 RECREACION PUBLICA (PARQUE-9) AREA = 2,275.51 m2 1 SERVICIOS PUBLICOS COMPLEMENTARIOS COMERCIAL VENDIBLE AREA= 1,206.80M2 5 5 5 5 5 5 5 5 5 5 5 5 5 0.85 V J P V J 5 5 5 5 5 5 5 5 Lot. 09 Propiedad de Terceros USO: VIVIENDA Propiedad de Terceros USO: VIVIENDA Lot. 11 Propiedad de Terceros USO: VIVIENDA Propiedad de Terceros USO: VIVIENDA Lot. 34 Propiedad de Terceros USO: VIVIENDA Propiedad de Terceros USO: VIVIENDA \A1;SECCION VIAL A A 15.40 ml. 5 5 5 5 PLANO DE LOCALIZACION ESCALA : 1/5000 PLANO DE UBICACIÓN ESCALA : 1/500 DOCENTE: ESCALA : PLANO : LOCALIZACION Y UBICACION FECHA : INDICADA JUNIO - 2013 LAMINA : U-01 ESQUEMA DE LOCALIZACION N N AREA MINIMA PARAMETROS RETIRO MINIMO FRONTAL DENSIDAD NETA COEFICIENTE EDIFICACION ALTURA MAXIMA ESTACIONAMIENTO AREA LIBRE USOS PERMITIDOS 1300 hab./Ha. R. N. C. 30 % Avenida: 3.00 ML. SIN RETIRO 3 PISOS 18.56% 2.49 PROYECTO CUADRO NORMATIVO ALINEAMIENTO Volado 0.85m RESIDENCIAL DENSIDAD MEDIA 1300 hab./Ha. VIVIENDA MULTIFAMILIAR 2 PLAZAS --- 120.00 m2 Volado 0.50m PRIMER PISO AREA LIBRE PISO/NIVEL 22.28 M2 CUADRO DE AREAS (m2) TOTALES ÁREA TECHADA TOTAL AREA DE TERRENO 120.00 M2 97.72 M2 299.40 M2 SEGUNDO PISO 100.84 M2 LA LIBERTAD TRUJILLO : : : PROVINCIA DISTRITO DEPARTAMENTO AREA ESTRUCTURACION URBANA ZONIFICACION : : RDM - 2 II A ALUMNOS: TERCER PISO 100.84 M2 2.40 4 pisos TRUJILLO 70.00 m2 10 : LOTE 40 : MANZANA AVENIDA 05 : AV. 2 - WICHANZAO : SECTOR LA ESPERANZA : DISTRITO REVOLLEDO VELARDE, RENE WILLIAM CURSO: ARQUITECTURA CARBAJAL ALVARADO JANMARCO SEVILLANO ROMERO MARBIN SALIRROSAS SALINAS FRANZ CORTE A-A SECCION VIAL Escala: 1/250 UNIVERSIDAD PRIVADA ANTENOR ORREGO FACULTAD DE INGENIERIA CIVIL +0.20 5 +0.20 5 XX 1 2 3 9 10 15 20 30 40 50 60 70 80 10 0 20 30 40 50 60 70 80 10 0 20 30 40 50 1 2 3 4 5 6 7 8 9 10 20 30 40 50 55 55 15 16465 BLANCO 1 2 3 4 5 6 7 9 8 1 2 3 4 5 6 7 9 8 A B C D A B C D VEREDA BLANCO P A S A D I Z O BLANCO 7 6 N.P.T. ±0.00 1 2 3 4 5 1 2.20x2.10 1 1 E-1 2.50x2.45 CL. CL. CL. N.P.T. ±0.00 SALA NPT+0.15 COCINA NPT+0.15 TIENDA NPT+0.15 CARPORT NPT+0.15 COMEDOR NPT+0.15 JARDIN NPT+0.00 DORMITORIO 01 NPT+0.15 PRINCIPAL NPT+0.15 DORMITORIO 01 SS.HH, NPT+0.15 DORMITORIO NPT+0.15 SS.HH. NPT+0.15 JARDIN NPT+0.00 PRIMER PISO DISTRIBUCION esc. 1/50 BLANCO 1.00x2.10 P A S A D I Z O 16 17 18 19 VACIO VACIO VACIO 9 11 12 13 15 BLANCO 20 22 21 CL. CL. CL. 14 10 ESTUDIO NPT+2.95 HALL NPT+2.95 SALA NPT+2.95 COMEDOR NPT+2.95 SS.HH. NPT+2.95 SS.HH. NPT+2.95 DORMITORIO NPT+2.95 DORMITORIO NPT+2.95 PRINCIPAL NPT+2.95 DORMITORIO COCINA NPT+2.95 SEGUNDO PISO DISTRIBUCION esc. 1/50 BLANCO P A S A D I Z O 16 17 18 19 VACIO VACIO VACIO 9 11 12 13 15 BLANCO 20 22 21 CL. CL. CL. 14 10 ESTUDIO NPT+5.65 HALL NPT+5.65 SALA NPT+5.65 COMEDOR NPT+5.65 SS.HH. NPT+5.65 SS.HH. NPT+5.65 DORMITORIO NPT+5.65 DORMITORIO NPT+5.65 PRINCIPAL NPT+5.65 DORMITORIO COCINA NPT+5.65 TERCER PISO DISTRIBUCION esc. 1/50 LAMINA: CAD: DOCENTE: ALUMNOS: ESCALA: PLANO 1/50 J.J.C.A ESPECIALIDAD: DIRECCIÓN: CURSO: ARQUITECTURA ARQUITECTURA REVOLLEDO VELARDE RENE WILIAM ZONIFICACION DE MANZANA : 40 LOTE : SECTOR : 10 URBANIZACION : WICHANZAO DISTRITO : LA ESPERANZA PROVINCIA : TRUJILLO 02 DEPARTAMENTO : LA LIBERTAD EDIFICIO MULTIFAMILIAR A-06 PISO PARQUET PISO PARQUET PISO PARQUET PISO CERAMICO 0.60 x 0.60 PISO CERAMICO 0.30x0.30 PISO PARQUET PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO PARQUET PISO PARQUET PISO PARQUET PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO CERAMICO 0.30x0.30 PISO PARQUET PISO PARQUET CARBAJAL ALVARADO JANMARCO JUNIOR SEVILLANO ROMERO MARBIN ORLANDO SALIRROSAS SALINAS FRANZ MULLER PISO CERAMICO 0.60 x 0.60 PISO CERAMICO 0.60 x 0.60 PISO CERAMICO 0.60 x 0.60 AMBIENTES ZONA INTIMA ZONA SOCIAL ZONA SERVICIO
