Natural Gas Scheme DWG Block for AutoCAD

Natural Gas Scheme DWG Block for AutoCAD

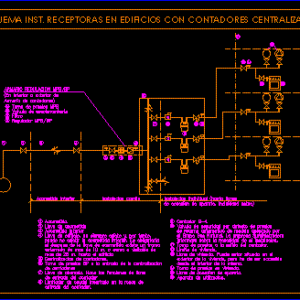

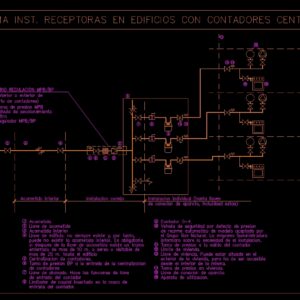

– Reception in buildings with cetralized controls – Out line of installation natural gas

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

wardrobe regulation, rush., Rush key, interior rush, building key does not always exist for, the internal connection may not exist. it is mandatory, If there is a section after the service key, buried more than m. Visitable air, more than m. to the building, centralization of meters., pressure tap bp the entrance of the centralization, of counters, subscriber key. It functions as a key, counter input, flow limiter inserted in the thread of, counter input., accountant, safety valve by default of pressure, of automatic reset of model accepted by, the natural gas group. the supplying company, will inform about the need of if installation., pressure tap the counter output., housing limit., housing key. it can be located in the, outside but it must be accessible, from the inside of it., taking pressure in housing., device connection key., apparatus of use., interior rush, common installation, individual installation keys, Connection Connections, exterior interior, wardrobe, pressure tap mpb, sectioning valve, filter, regulator, inst. Receivers in buildings with centralized meters

Raw text data extracted from CAD file:

Q ARMARIO REGULACION MPB/BP 7 8 9 10 11 Q Q 1 Acometida. 2 Llave de acometida 3 Acometida interior 4 Llave de edificio. no siempre existe y, por tanto, puede no existir la acometida interior. Es obligatoria si despues de la llave de acometida existe un tramo enterrado de mas de 10 m. o aereo o visitable de mas de 25 m. hasta el edificio 5 Centralizacion de contadores. 6 Toma de presion BP a la entrada de la centralizacion de contadores 7 Llave de abonado. Hace las funciones de llave de entrada del contador 8 Limitador de caudal insertado en la rosca de entrada del contador. 9 Contador G-4. 10 Valvula de seguridad por defecto de presion de rearme automatico de modelo aceptado por el Grupo Gas Natural. La empresa Suministradora informara sobre la necesidad de si instalacion. Toma de presion a la salida del contador. Limite de vivienda. Llave de vivienda. Puede estar situada en el exterior de la vivienda, pero ha de ser accesible desde el interior de la misma. Toma de presion en vivienda. 14 Llave de conexion de aparato. Aparato de utilizacion. 11 12 13 15 16 12 13 14 15 16 16 5 1 2 3 4 Acometida interior Instalacion común Instalacion individual (hasta llaves de conexion de aparato, incluidasd estas) (En interior o exterior de Armario de contadores) 6 D C B A A Toma de presion MPB B Valvula de seccionamiento C Filtro D Regulador MPB/BP ESQUEMA INST. RECEPTORAS EN EDIFICIOS CON CONTADORES CENTRALIZADOS

Language	Spanish
Drawing Type	Block
Category	Mechanical, Electrical & Plumbing (MEP)
Additional Screenshots
File Type	dwg
Materials
Measurement Units
Footprint Area
Building Features
Tags	autocad, block, buildings, controls, DWG, einrichtungen, facilities, gas, gesundheit, installation, l'approvisionnement en eau, la sant, le gaz, line, machine room, maquinas, maschinenrauminstallations, natural, provision, RECEPTION, SCHEME, wasser bestimmung, water
