Prada Store DWG Block for AutoCAD

Prada Store DWG Block for AutoCAD

DESIGN OF SCHOOL PRADA STORE

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

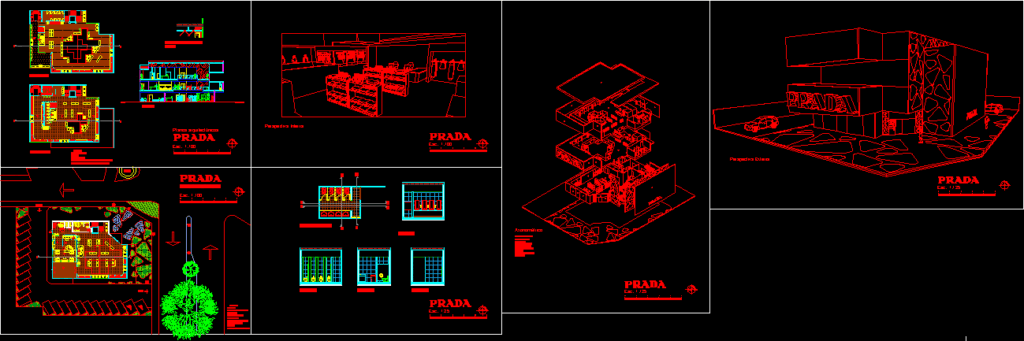

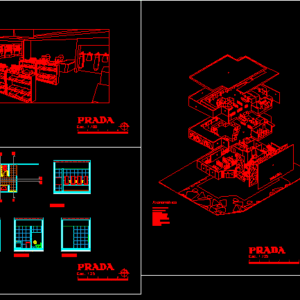

low architectural floor, first floor., second floor, gazebo, architectural plans, drywall plafon detail, spaces :, exit, entrance, axonometric, architectural floor, cut: a-a ‘, cut: b-b’, cut: c-c ‘, cut: d-d’, external perspective, cut a-a ‘, list of materials, interior perspective

Raw text data extracted from CAD file:

Planta Arquitectonica baja Primera Planta. Segunda Planta Esc: 1:100 Glorieta 0 1 2 3 4 5 1 2 4 3 5 6 7 9 Planos arquitectónicos Esc: 1:100 0 1 2 3 4 5 Detalle de plafon de tablaroca Luminaria para empotrar en plafond, modelo Shot Comfort, marca Magg, equipada con una lámpara fluorescente helicoidal de 13 watts, balastro electronico. A A' Espacios: 1.-Bodega 2.-Zona de contabilidad. 3.-Cocineta. 4.-Oficina principal. 5.-Recepción. 6.-Baños de empleados. 7.-Baños públicos. 8.-Cajas. 9.-Zona de venta-calzado. Salida Entrada 8 S S S A A' A A' S 11 12 10 12 7 11 10 13 13 13 B 7.-Baños públicos. 10.-Caja. 11.-Probadores. 12.-Zona de venta-Departamento de caballeros.. 13.-Zona de venta-Departamento de damas. Axonométrico Esc: 1:125 0 1 2 3 4 5 A A' B B' C D C' D' Planta arquitectónica Corte: A-A' Corte: B-B' Corte: C-C' Corte: D-D' Esc: 1:25 0 1 2 3 4 5 Perspectiva Exterior 1.- Mármol blanco 2.-Tablaroca. 3.-Muro de Concreto 4.-Vidrio Traslúcido 5.-Entrepiso de Caoba 6.-Azulejo 7.-Plafón de Tablaroca 8.-Concreto Corte A-A' Esc: 1:125 0 1 2 3 4 5 Esc 1:25 Esc: 1:100 0 1 2 3 4 5 1 1 2 2 2 2 2 2 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 6 6 7 7 7 7 8 Listado de Materiales Espacios: Perspectiva Interior

Language	Spanish
Drawing Type	Block
Category	Retail
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, block, commercial, Design, DWG, mall, market, school, shopping, store, supermarket, trade
