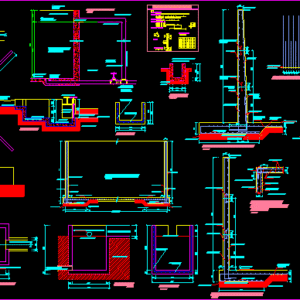

Project reservoir in upper zone. Architecture plans, structures and several details.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

mts., mts, esc., general plant construction reservoir, n.b.t. wall border, concrete wall, concrete floor, box, water outlet for irrigation pipe pvc sap class, concrete wall finished tarrajeo with sica bruña, pvc sap class pipe, projected ditch deviation, water outlet for irrigation, cut, maximum water level m.s.n.m., concrete exposed vibrated finish, exit system see detail, n.p.t., water channel, pending, m.s.n.m., concrete wall, n.p.t. background, n.p.t. edge, n.p.t. water intake, n.p.t. edge, m.s.n.m., n.p.t. edge, reservoir, mts., water intake see, water outlet channel, water outlet the projected drain, metal gate, cut, plant water collection, esc., settler, m.s.n.m., scale, longitudinal cut, mts, water outlet the projected drain, metal gates, rubble finished concrete wall, cut, natural land level, cut, concrete f’c, mts., concrete floor, mts., mts., compacted material, mesh of mts., compacted material, mts., mts., m.s.n.m., detail typical meeting of walls in floor, entrance of water to the reservoir, metal gate, settler, concrete, m.s.n.m., drip irrigation, m.s.n.m., mts., concrete f’c, esc., m.s.n.m., pvcsap class pipe water outlet, m.s.n.m., cut, Filling material, pvc sap class pipe, mt., n.p.t. background, water outlet tub.pvc, concrete f’c, n.p.t. water intake, n.p.t. edge, concrete wall finished exposed vibrated view of sash, max level of cap. of water, concrete floor, mts., mesh of mts., mts., compacted material, mts., cm. in slabs, foundations:, cm. in walls columns plates, cm. in shoes, Technical specifications, fy for any type of armor, f’c for shoes mooring columns, f’c for walls columns, water outlet detail, existing water duct, water entrance plant, m.s.n.m., natural terrain, concrete wall, esc., m.s.n.m., water outlet to the irrigation channel, pvc sap pipe, esc., tee pvc sap, elbow pvc sap, pvc sap pipe, gate valve, existing wall in poor condition, overflow outlet, walls columns, vertical splicing, folds splices, free coatings, reinforcing steel, reinforced concrete, concrete cycle, stirrup, pvc sap pipe, beam, horizontal splicing, large stone, central, beams slabs, beam, maximum water level m.s.n.m., esc., mt., cut, reservoir plant, esc., maximum water level, channel water inlet, mt., maximum water level, cut, esc., cut, esc., pvcsap class pipe water outlet, pvcsap class pipe water outlet, compacted material, channel water inlet, roosevelt pvcsap class, overflow pipe pvcsap class, esc., ground excavation, rocky ground, cut, level of natural terrain, water reservoir, water catchment, overflow to ditch, mts., mesh of mts., concrete floor, n.p.t. background, compacted material, n.p.t. edge, mts., rto., mts., rto., esc., structural wall cut, mts., esc., structural wall cut, mts., concrete floor, n.p.t. background, compacted material, n.p.t. edge, mts., iron spacing, neoprene gasket cover, neoprene gasket cover, see detail

Raw text data extracted from CAD file:

5.00 5.00 30,50 13,45 13,45 30,50 13.45 176°33'0" 140,00 20,00 360,00 60,00 40,00 5,00 mts. 3,00 1.50 1.50 1.50 1.40 .10 .10 1.40 .10 .10 1.40 .10 .70 1.00 .25 ,30 ,30 .25 \A1;0.75 \A1;0.60 \A1;0.15 \A1;0.70 \A1;0.15 \A1;0.40 \A1;0.15 \A1;0.95 \A1;0.80 \A1;0.15 \A1;1.30 \A1;0.15 \A1;1.00 \A1;0.15 \A1;0.50 \A1;1.05 \A1;0.80 \A1;0.25 \A1;0.30 \A1;0.30 \A1;4.50 \A1;5.00 \A1;0.50 ,70 \A1;1.00 \A1;2.00 \A1;2.45 \A1;1.30 \A1;1.00 \A1;0.15 \A1;0.15 \A1;0.15 ,15 ,40 ,15 \A1;0.30 \A1;0.50 \A1;0.50 5,00 ,30 2,00 ,50 ,20 ,35 .25 .25 ,30 2,00 ,35 5,00 ,50 ,20 30.50 MTS 2.00 \A1;0.10 \A1;1.40 \A1;0.10 \A1;1.50 \A1;0.10 \A1;1.00 \A1;1.10 .15 1.50 .15 1.80 1.80 .15 1.50 .15 1.80 .15 1.50 .15 .50 .10 2.00 .15 .50 1.50 .15 .10 .40 .10 .15 1.5 .15 1.80 2.00 .15 13,45 5,00 ,30 ,20 5,00 2,65 ,50 ,25 ,30 ,20 5,00 2,00 ,30 ,20 ,50 ,25 1.60 1.60 .15 .15 .15 .15 .15 .15 .15 .15 1.60 1.60 0.75 0.45 ,30 ,20 5,00 2,65 ,50 ,50 1.25 ESC. 1/100 PLANTA GENERAL - CONSTRUCCION RESERVORIO N.B.T. + 3,348.40 ( BORDE PARED ) muro de concreto f'c=210kg/cm2 piso de concreto f'c=175kg/cm2, e=6" caja 0.40m x 0.40m salida de agua para riego tubería PVC SAP ø 6" clase 5 muro de concreto acabado tarrajeo con sica bruña @ 5.00mt tubería PVC SAP ø 6" - clase 5 desvio de acequia proyectada salida de agua para riego CORTE A - A 3,348.00 nivel maximo de agua 2,254.80 m.s.n.m. concreto f'c=175 kg/cm2 acabado expuesto - vibrado sistema de salida ver detalle N.P.T. + 2259.50 2250 canal de riego 5.00 5.00 pendiente 5% 2,250.30 m.s.n.m. 2255 2260 2265 2275 2280 2285 2290 5 5 5 5 A B C D muro de concreto f'c=210kg/cm2 N.P.T. + 2,250.30 ( FONDO ) N.P.T. + 2,250.20 ( FONDO ) N.P.T. + 2,253.30 BORDE N.P.T. + 2,252.80 ( INGRESO DE AGUA ) N.P.T. + 2,253.30 BORDE 13.45 2,250.30 m.s.n.m. N.P.T. + 2,255.30 BORDE PI1 RESERVORIO PI2 PI3 PI4 5 190°45'0" 190°05'0" PF 5 5 5 5 <> <> mts. 5 1.50 1.50 1.50 ingreso de agua ( ver detalles) SALIDA DE AGUA A CANAL 1.40 .10 .10 1.40 .10 .10 1.40 .10 salida de agua a la acequia proyectada compuerta metálica compuerta metálica .70 1.00 A A CORTE A - A PLANTA CAPTACION DE AGUA ESC. 1/25 sedimentador 3,352.02 m.s.n.m. Escala : 1/50 CORTE LONGITUDINAL 30.50 MTS salida de agua a la acequia proyectada compuertas metálicas 5 5 5 5 5 5 5 muro de concreto f'c=140 kg/cm2 acabado frotachado CORTE 2 - 2 nivel de tierra natural 5 5 5 5 CORTE 4 - 4 5 5 5 concreto f'c = 175 kg/cm2 ø 3/8" @ 0.30 mts. ø 1/2" @ 0.25 mts. 5 5 solado de concreto f'c=140kg/cm2 .25 ø 3/8" @ 0.30 mts. ø 1/2" @ 0.25 mts. 5 ø 1/2" @ 0.20 mts. 5 5 material compactado malla de f° ø 1/2" @ 0.20 mts. material compactado ø 1/2" @ 0.20 mts. 5 5 5 ø 1/2" @ 0.25 mts. ø 3/8" @ 0.30 mts. ø 1/2" @ 0.25 mts. ø 3/8" @ 0.30 mts. 3,352.02 m.s.n.m. DETALLE 2 ( TIPICO ) ENCUENTRO DE MUROS EN PLANTA ingreso de agua al reservorio compuerta metálica sedimentador concreto f'c=175 kg/cm2 3,352.77 m.s.n.m. Ingreso de agua de acequia 5 3,352.27 m.s.n.m. 5 5 5 4 ø 1/2" 5 .25 S ø 1/2" @ 0.25 mts. concreto f'c = 175 kg/cm2 ESC. 1/25 5.00 4.50 3,352.27 m.s.n.m. salida de agua de tubería PVCSAP ø 8" - Clase 5 3,352.27 m.s.n.m. CORTE 3 - 3 material de relleno 2 tubería PVC SAP ø 8" Clase - 5 5 ø 1/2" @ 0.20 mt. ø 1/2" @ 0.20 mt. 5 5 5 5 5 5 5 N.P.T. + 2,250.30 ( FONDO ) 5 5 5 5 5 5 salida de agua tub.PVC ø 6" .25 S concreto f'c = 175 kg/cm2 N.P.T. + 2,254.80 ( INGRESO DE AGUA ) N.P.T. + 2,255.30 BORDE 5 muro de concreto f'c=175kg/cm2 acabado expuesto - vibrado ( ver de talle ) nivel max. de cap. de agua solado de concreto f'c=140kg/cm2 ø 1/2" @ 0.20 mts. malla de f° ø 1/2" @ 0.20 mts. ø 1/2" @ 0.25 mts. ø 3/8" @ 0.30 mts. 5 material compactado 5 ø 3/8" @ 0.30 mts. ø 1/2" @ 0.20 mts. ø 1/2" @ 0.25 mts. 5 5 5 5 .25 2.00 cm. en losas CIMIENTOS CORRIDOS: 4.00 cm. en muros , columnas y placas 7.50 cm. en zapatas ESPECIFICACIONES TECNICAS fy = 4,200 kg/cm2. ; para cualquier tipo de armadura f'c = 175 kg/cm2. ; para zapatas y columnas de amarre f'c = 210 kg/cm2. ; para vigas, aligerados, placas, muros y columnas DETALLE SALIDA DE AGUA Ingreso de agua de acequia existente 5 5 PLANTA INGRESO DE AGUA 3,352.27 m.s.n.m. terreno natural muro de concreto f'c=175kg/cm2 3 3 ESC. 1/25 3,352.27 m.s.n.m. 4 4 2 salida de agua al canal de riego tubería PVC SAP ø 6" esc. 1/20 tee PVC SAP ø 6" codo 90° PVC SAP ø 6" tubería PVC SAP ø 6" valvula compuerta ø 6" muro existente en mal estado salida de rebose ( muros y columnas ) EMPALME VERTICAL EMPALMES Y DOBLECES RECUBRIMIENTOS LIBRES ACERO DE REFURZO CONCRETO ARMADO CONCRETO CICLOPEO \A1;Z ESTRIBO M T 45° \A1;Y tubería PVC SAP ø 6" .90 1" - .90 viga EMPALME HORIZONTAL (r) \A1;r Cemento-Hormigon 1:10 +30% de piedra grande (6"max.) \A1;r - - Z .11 .17 - .60 .60 5/8" .70 .70 3/4" H/3 central \A1;X X Y d .30 .30 .40 .40 .50 .50 1/4" 3/8" 1/2" ( vigas y losas ) viga nivel maximo de agua 2,252.80 m.s.n.m. 2.00 ESC. 1/25 5 5 ø 3/8" @ 0.20 mt. ø 3/8" @ 0.20 mt. 5 5 5 5 5 CORTE B - B B B .15 1.50 .15 1.80 PLANTA DE RESERVORIO 1 y 2 ESC. 1/25 nivel maximo de agua INGRESO DE AGUA DE CANAL ø 3/8" @ 0.20 mt. ø 3/8" @ 0.20 mt. nivel maximo de agua D D C C CORTE D - D ESC. 1/25 ESC. 1/25 CORTE C - C ESC. 1/25 salida de agua de tubería PVCSAP ø 8" - Clase 5 1.50 1.80 .15 .15 1.50 1.80 .15 .15 .50 .10 2.00 .15 .50 1.50 .15 salida de agua de tubería PVCSAP ø 8" - Clase 5 .10 .40 .10 .15 1.5 .15 1.80 2.00 .15 material compactado INGRESO DE AGUA DE CANAL tubería de robose PVCSAP ø 8" - Clase 5 tubería de rebose PVCSAP ø 8" - Clase 5 ESC. 1/25 5,00 11.00 TERRENO A EXCAVAR TERRENO ROCOSO CORTE X - X NIVEL DE TERRENO NATURAL X X A A reservorio de agua 2 (ver detalles) reservorio de agua 1 (ver detalles) 2270 captación de agua (ver detalles) rebose de agua hacia acequia rebose de agua hacia acequia 5 5 2 2 1 1 1 1 1 1 ø 5/8" @ 0.20 mts. ø 5/8" @ 0.20 mts. malla de f° ø 1/2" @ 0.20 mts. solado de concreto f'c=140kg/cm2 N.P.T. + 2,250.30 ( FONDO ) material compactado N.P.T. + 2,255.30 BORDE ø 1/2" @ 0.28 mts. ø 1/2" : 1@ .05, \W5.15464; 13@ .20, \W5.15464; Rto. @ .30 ø 1/2" @ 0.28 mts. ø 1/2" : 1@ .05, \W5.15464; 13@ .20, \W5.15464; Rto. @ .30 5 5 5 5 5 <> ESC. 1/25 CORTE 2-2 MURO ESTRUCTURAL ø 1/2" @ 0.20 mts. ESC. 1/25 CORTE 1-1 MURO ESTRUCTURAL 5 5 5 ø 1/2" @ 0.20 mts. solado de concreto f'c=140kg/cm2 5 5 5 5 N.P.T. + 2,250.30 ( FONDO ) material compactado N.P.T. + 2,255.30 BORDE ø 1/2" @ 0.25 mts. ø 3/8" @ 0.30 mts. ø 1/2" @ 0.25 mts. ø 3/8" @ 0.30 mts. <> 1,45 m ,14 ,14 ,14 ,14 ,14 ,14 Espaciamiento de Fierro 1.60 1.60 .15 .15 Tapa Junta de Neopreno .15 .15 Tapa Junta de Neopreno Ver Detalle de Junta Losa de concreto armado Solado de concreto Relleno de bitumen Tapa junta de Neopreno DETALLE DE JUNTA ESC. 1/20 .15 .15 Tapa Junta de Neopreno (water stop) .15 .15 1.60 1.60 ø 3/8" @ .30 0.75 0.45 ø 3/8" @ .30 malla de f° ø 5/8" @ 0.20 mts. malla de f° ø 1/2" @ 0.20 mts. ø 5/8" @ 0.20 mts. ø 5/8" @ 0.20 mts. malla de f° ø 1/2" @ 0.20 mts. solado de concreto f'c=140kg/cm2 N.P.T. + 2,250.30 ( FONDO ) material compactado N.P.T. + 2,255.30 BORDE ø 1/2" @ 0.20 mts. 5 5 5 5 5 <> REFUERZO CONTRAFUERTE malla de f° ø 5/8" @ 0.20 mts. 1.25 4 de f° ø 5/8" malla de f° ø 3/8" @ 0.20 mts. malla de f° ø 1/2" @ 0.20 mts. Ver Detalle de Refurezo Contrafuerte malla de f° ø 1/2" @ 0.20 mts.de losa fº ø 5/8" @ 0.20 mts.en zapata borde exterior de muro DETALLE DE TRASLAPE EN Fº DE ZAPATA Y LOSA N.P.T. + 2,250.30 ( FONDO ) ESC. 1/100 ESC. 1/100 Tapa Junta de Neopreno (water stop) Ver Detalle de Junta Ver Detalle de Junta
