Retaining Wall DWG Detail for AutoCAD

Retaining Wall DWG Detail for AutoCAD

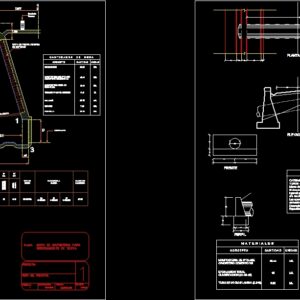

Detail of retaining wall

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

general notes, retaining wall nº, start station, term station, dist. cl-em, elv. after, h m., d cm., d cm., height of the wall, base of the wall, base of the foundation, flight of the heel, flight of the step, thickness min. heel, thickness foundation, area mamp., type of wall, curve data, radius of the curve, curve, data for the project, weight of the earth, weight of masonry, overload, maximum compression, excavation, dry masonry in backrest., pvc tube for drains, filling, chapeo, template, dist., cl, project :, resp. of the project :, scale :, date :, meters, dimension :, plane :, single, maposteria wall for earth support, rebar, wheel of truck, plant, elevation, front, profile, notes, drainage work

Raw text data extracted from CAD file:

50 37 45 93 20 15 35 30 15 95 139.5 91 139.5 370 609 200 200 121 55 \U+220591 185 185 370 15 65 15 95 55 121 NOTAS GENERALES Los muros se construiran de mamposteria de tercera clase con mortero cemento 1:5, para carga viva de H20-S16 en la parte posterior del muro se colocaran una capa de piedra o grava de 30cms. de espesor limitada en su parte inferior por la posicion de los tubos de PVC de 10cms. de diametro, con inclinacion de 10% con la horizontalidad que se colocaran a cada 3 mts. de separacion . Cuando se presente cambios en la resistencia del terreno se dispondra juntas de construccion con objeto de independizar los asentamientos. La ejecuccion de las obras asi como los materiales empleados se sujetaran a las ultimas especificaciones de la S.C.T. Si el terreno es roca sana debe de suprimirse el volado del cimiento siendo la profundidad minima de este de 30 cms. Queda a juicio del ingeniero residente la altura en el empotramiento tanto en el inicio como al final del muro y la elevacion del desplante del mismo. Todas las dimensiones se dan en centimetros excepto las indicadas en otra unidad. MURO DE CONTENCION Nº ESTACION DE INICIO ESTACION DE TERMINO DIST. CL-EM ELV. DESP. H m. B1 cm. B2 cm. e1 cm. e2 Cm. d cm. D cm. VT m². ALTURA DEL MURO BASE DEL MURO BASE DEL CIMIENTO VUELO DEL TALON VUELO DEL ESCALON ESPESOR MIN. TALON ESPESOR CIMIENTO AREA MAMP. TIPO DE MURO DATOS DE LA CURVA RADIO DE LA CURVA 0+500 0+515 2.50 INICIO: 1672333 FINAL: 1555555 3.00 130 190 40 20 50 50 3.46 EN CURVA PC 0+479.638 PT 0+530.703 PI 0+507.007 57.30 DATOS PARA EL PROYECTO PESO DE LA TIERRA PESO DE MAMPOSTERIA SOBRECARGA COMPRESION MAXIMA 1600 KG/M3 2200 KG/M3 13600 KG. 6 KG/M2 \W1.3;\T1.8;CANTIDADES DE OBRA EXCAVACION \T1.5;CONCEPTO \T1.5;CANTIDAD \T1.4;UNIDAD 28.00 M3. MAMPOSTERIA DE 3ª CLASE C/MORTERO CEMENTO 1:5. 48.44 M3. MAMPOSTERIA SECA EN RESPALDO. 13.44 M3. TUBO DE PVC PARA DRENES 6.50 M. RELLENO 31.00 M3. CHAPEO 7.00 M2. PLANTILLA 26.60 M2. D 3 B2 e1 e2 d 5 D H 1 2 4 B1 Tubo de 10 cm d cada 3 m. \T2;TALUD 1:10 30 5 50 1.00 CAPA DE PIEDRA DE 30 CM DE ESPESOR DIST. C L PROYECTO: RESP. DEL PROYECTO: - ESCALA: FECHA: MARZO/09 METROS ACOTACIÓN: PLANO: UNICO 1 PLANO: MURO DE MAPOSTERIA PARA SOSTENIMIENTO DE TIERRA DESPLANTE Rueda de Camion 50 37 45 93 20 15 35 30 15 95 139.5 91 139.5 370 609 200 200 PLANTA ELEVACION 121 55 \U+220591 185 185 370 FRENTE PERFIL 15 65 15 95 55 121 \W1.3;\T1.8;MATERIALES \T1.5;CONCEPTO \T1.5;CANTIDAD \T1.4;UNIDAD MAMPOSTERIA DE 3ª CLASE C/MORTERO CEMENTO 1:5. 48.44 M3. EXCAVACION TOTAL CLASIFICACION (00-88-12) 15 M3. TUBO DE 91 CM Ø LAMINA (0.815) 6.50 ML NOTAS CARGAS.- Tipo H20-S16. PENDIENTE DEL CAMINO = 0.00 % TUBOS.- De lamina Galvanizada Corrugada Muros de Mamposteria de 3ª Clase con mortero de cemento 1:5 El desplante se hara en t. Nat. capaz de una faiga de trabajao de 1.80 kg/cm2 para ello se podra variar su elevacion a juicio del ing. Residente hasta 20 cm. modificando unicamente el espesor del cimiento. Los coronamientos llevaran un chapeo de 3 cm. de espesor con mortero de cemento-arena 1:5. Dimensiones en centimetros, elevaciones en metros referidas al Especificaciones: ultimas especificaciones editadas por la S.C.T. PROYECTO: RESP. DEL PROYECTO: - ESCALA: FECHA: MARZO/09 METROS ACOTACIÓN: PLANO: UNICO 1 PLANO: OBRA DE DRENAJE

Language	Spanish
Drawing Type	Detail
Category	Roads, Bridges and Dams
Additional Screenshots
File Type	dwg
Materials	Masonry, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, DETAIL, DWG, retaining, retaining wall, wall
