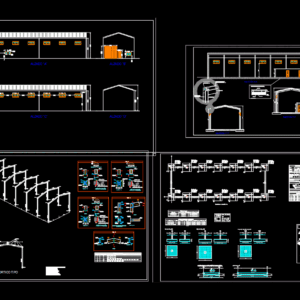

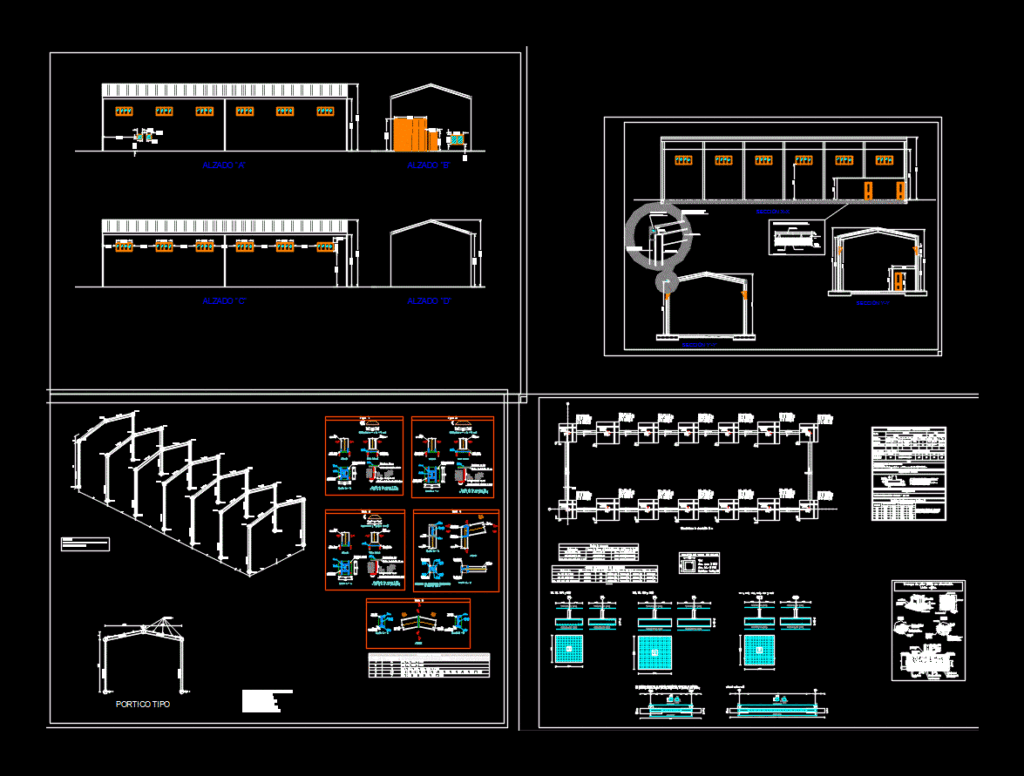

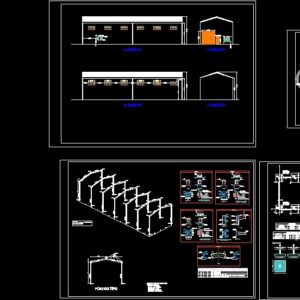

Ship store about 300 m²; includes floor plan; elevations; section; structures foundation and

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

subbase, explanacion, sheet, insulation, pe, concrete, detail hearth semi-heaped, relationship of joints, type, quantity, knots, wall block, cover made base, sheet type sandwich, travel, section xx, section yy, section y’-y ‘, portico type, frame of tie beams, steel, adapted to the instruction ehe, reinforcement, characteristics of the materials – foundation footings, characteristics, coef., ponde., with dynamic actions, consistency, – statistical control in ehe, equivalent to normal control, – overlaps according to ehe, – the steel used must be guaranteed with a recognized badge: cietsid seal, cc-ehe, …, control, geotechnical data, element, statistic, exhibition, environment , concrete, iia, iib, iiia, lengths of overlap in starting pillars. lb, materials, level, normal, note: valid for fck concrete, yes fck, notes, plastic to soft, nominal coatings, coatings, without dynamic actions, size, max. arid, terrain, protected terrain u, cleaning concrete, rough finish, lower reinforcement, shoe, compacted base, support chocks, grate, detail a, detail b, space for, mortar, leveling, space for mortar, leveling expansive, cleaning concrete, bolt, anchor, bolts, metal pillar, plate, support plate, and anchoring, stiffeners, welding, nut and lock nut, to level heights e, inclinations, chamfering in cone, around the drill for, better welding to the face, top of the base plate, expansive, rigid joint., footings, tied beams, straps on covers, rolled steel norm: cte db se-a, base plate, pillar, elevation, side view, anchor bolts, section a – a, orientate anchor to the center of the plate, beam, stiffener, section b – b, sheet metal, starter frame, references, anchor plate bolts, dimension of anchor plates, frame of elements of foundation, armed inf. x, armed inf. and, armed sup. x, armed sup. Y

Raw text data extracted from CAD file:

r 1 SUBBASE EXPLANACION LAMINA AISLANTE DE P.E. HORMIGÓN DETALLE SOLERA SEMIPESADA #d6/cd 15 Pte = 3% hacia desagües 15 cm \A1;1.75 \A1;2.00 \A1;3.00 \A1;2.00 \A1;3.00 \A1;2.00 \A1;3.00 \A1;2.00 \A1;5.63 \A1;0.60 \A1;0.54 \A1;0.60 \A1;4.38 \A1;30.50 \A1;10.00 \A1;1.75 \A1;2.00 \A1;3.00 \A1;2.00 \A1;3.00 \A1;2.00 \A1;3.00 \A1;2.00 \A1;3.00 \A1;2.00 \A1;3.00 \A1;2.00 \A1;1.75 \A1;3.50 \A1;0.80 \A1;3.20 \A1;0.80 \A1;8.50 \A1;3.10 \A1;2.10 \A1;0.80 \A1;1.40 \A1;1.60 \A1;2.20 \A1;1.15 \A1;1.75 \A1;1.75 \A1;3.05 \A1;2.85 \A1;2.80 \A1;0.98 \A1;1.50 \A1;1.72 \A1;1.00 \A1;0.35 \A1;4.00 \A1;0.45 \A1;9.70 \A1;21.70 \A1;8.40 \A1;8.40 \A1;6.50 \A1;1.00 \A1;4.50 \A1;1.75 \A1;2.00 \A1;3.00 \A1;2.00 \A1;3.00 \A1;2.00 \A1;3.00 \A1;2.00 \A1;3.00 \A1;2.00 \A1;3.00 \A1;1.75 \A1;4.00 \A1;2.50 \A1;1.20 \A1;1.50 \A1;1.00 \A1;4.00 \A1;8.40 \A1;6.50 \A1;0.60 \A1;0.60 \A1;0.54 \A1;4.38 \A1;1.50 \A1;2.80 \A1;0.10 \A1;0.90 \A1;6.58 Relación de uniones Tipo Cantidad Nudos 1 4 N1, N3, N31 y N33 2 4 N6, N8, N26 y N28 3 6 N11, N13, N16, N18, N21 y N23 4 14 N2, N4, N7, N9, N12, N14, N17, N19, N22, N24, N27, N29, N32 y N34 5 7 N5, N10, N15, N20, N25, N30 y N35 \A1;2.80 \A1;2.25 \A1;3.10 \A1;6.38 \A1;6.65 \A1;7.88 \A1;4.50 \A1;1.00 \A1;7.88 \A1;6.38 \A1;4.50 \A1;7.67 \A1;7.67 \A1;6.65 PARED DE BLOQUE DE 15 cm ESPESOR CUBIERTA REALIZADA A BASE DE CHAPA TIPO SANDWICH CANALON DE 150mm DE RECORRIDO PILAR HEB-200 VIGA IPE-300 X X Y' Y Y' 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1.72 5 5 5 5 5 5 Y A D B C ALZADO "A" ALZADO "C" ALZADO "D" ALZADO "B" 5 5 6.50 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6.50 5 5 5 5 5 SECCIÓN X-X SECCIÓN Y-Y SECCIÓN Y'-Y' 5 PORTICO TIPO Cota del plano de cimentación: 0 m CUADRO DE VIGAS DE ATADO 40 40 C.1 Arm. sup.: 2 d12 Arm. inf.: 2 d12 Estribos: 1xd8c/30 3 1 2 4 100 cm 100 cm 110 cm 130 cm 25 cm 30 30/40 mm 30/40 mm 30 cm 35 40 40 cm 40 cm 45 45 cm 45 cm 50 cm 50 cm 50 cm 60 cm 60 cm 60 cm 65 cm 70 cm 80 80 cm 80 cm Acero Adaptado a la Instrucción EHE Armadura B 400 S B 400 S B 500 S B 500 S B - 500- S c=1.50 c=1.50 Características de los materiales - Zapatas de Cimentación Características Características Coef. Ponde. Coef. Ponde. Con acciones dinámicas Consistencia - Control Estadístico en EHE, equivale a control normal - Solapes según EHE - El acero utilizado deberá estar garantizado con un distintivo reconocido: Sello CIETSID, CC-EHE, ... Control Control Datos geotécnicos Ejecución (Acciones) Elemento Zona/Planta Estadístico Estadístico Exposición/ambiente Exposición Ambiente d12 d14 d16 d20 d25 G=1.50 HA- 25 HA- 25 Hormigón I IIa IIb IIIa Longitudes de solape en arranque de pilares. Lb Materiales Nivel Control Nivel Control Normal Normal Normal Nota: Válido para hormigón Fck 25 N/mm2 Si Fck 30 N/mm2 podrán reducirse dichas longitudes, de acuerdo al Art. 66 de la EHE Notas Plástica a blanda (9-15 cm) Plástica a blanda (9-15 cm) Q=1.60 1a.- Recubrimiento inferior contacto terreno 8 cm. 1b.- Recubrimiento con hormigón de limpieza 4 cm. 2.- Recubrimiento superior libre 4/5 cm. 3.- Recubrimiento lateral contacto terreno 8 cm. 4.- Recubrimiento lateral libre 4/5 cm. Recubrimientos nominales Recubrimientos nominales (mm) s=1.15 s=1.15 Sin acciones dinámicas Tamaño máx. árido - Tensión admisible del terreno considerada = 0,20 MPa Terreno Terreno protegido u hormigón de limpieza Tipo Tipo Ver Exposición/Ambiente Acabado rugoso Armado inferior zapata Base compactada Calzos de apoyo de parrilla 5 cm Detalle A Detalle A Detalle B Detalle B ec 10 mm ep 12 mm Espacio para mortero de nivelación Espacio para mortero de nivelación expansivo Hormigón de limpieza Perno de anclaje Pernos de anclaje Pernos de anclaje Pilar metálico Pilar metálico Placa de anclaje Placa de apoyo y de anclaje Placa de apoyo y de anclaje Rebosadero d80 Rigidizadores Rigidizadores Soldadura Soldadura Tuerca y contratuerca para nivelar alturas e inclinaciones #e1 #e2 0.10 50 mm 0.20 0.20 0.20 Achaflanar en cono alrededor del taladro para soldar mejor a la cara superior de la placa base Espacio para mortero de nivelación expansivo H h 150 mm Arranque de pilar (HEB) en cimentación. Unión rígida. ZAPATAS VIGAS ATADO B - 500- S IIa IIa 5 5 5 Separación entre pórticos (m): 5.00 Correas en cubiertas Tipo de Acero:S275 Tipo de perfil: IPE 160 Separación: 1.10 m. Número de correas: 10 Peso lineal: 157.79 kg/m Tipo 1 Tipo 4 Tipo 1 Tipo 4 Tipo 6 4.75 4.75 6.5 1 HE 200 B HE 200 B IPE 300 IPE 300 IPE 160 HE 200 B HE 200 B IPE 300 IPE 300 HE 200 B HE 200 B IPE 300 IPE 300 HE 200 B HE 200 B IPE 300 IPE 300 HE 200 B HE 200 B IPE 300 IPE 300 HE 200 B HE 200 B IPE 300 IPE 300 HE 200 B HE 200 B IPE 300 IPE 300 HE 200 B HE 200 B IPE 300 IPE 300 Tipo 1 Tipo 4 Tipo 1 Tipo 4 Tipo 5 Tipo 2 Tipo 4 Tipo 2 Tipo 4 Tipo 5 Tipo 3 Tipo 4 Tipo 3 Tipo 4 Tipo 5 Tipo 3 Tipo 4 Tipo 3 Tipo 4 Tipo 5 Tipo 3 Tipo 4 Tipo 3 Tipo 4 Tipo 5 Tipo 2 Tipo 4 Tipo 2 Tipo 4 Tipo 5 Tipo 1 Tipo 4 Tipo 1 Tipo 4 Tipo 5 5 5 5 5 5 5 4.75 4.75 6.5 1 NAVE-11 Norma de acero laminado: CTE DB SE-A Acero laminado: S275 Tipo 1 Rigidizadores y - y (e = 5 mm) 70 210 70 350 30 70 100 Placa base 350x350x15 Pilar HE 200 B A A Alzado Placa base 350x350x15 Pilar HE 200 B 4 A A Vista lateral 6 30 290 30 350 30 290 30 350 Placa base 350x350x15 Pernos de anclaje 4 d 16 4 Sección A - A 80 Orientar anclaje al centro de la placa 400 6 Placa base: 15 mm Mortero de nivelación: 20 mm Hormigón: HA-25, Yc=1.5 Anclaje de los pernos d 16, B 400 S, Ys = 1.15 (corrugado) Tipo 2 Rigidizadores y - y (e = 6 mm) 100 250 100 450 100 Placa base 450x450x18 Pilar HE 200 B A A Alzado Placa base 450x450x18 Pilar HE 200 B 4 A A Vista lateral 6 40 370 40 450 40 370 40 450 Placa base 450x450x18 Pernos de anclaje 4 d 20 4 Sección A - A 100 Orientar anclaje al centro de la placa 350 7 Placa base: 18 mm Mortero de nivelación: 20 mm Hormigón: HA-25, Yc=1.5 Anclaje de los pernos d 20, B 400 S, Ys = 1.15 (corrugado) Tipo 3 Rigidizadores y - y (e = 5 mm) 100 200 100 400 100 Placa base 400x400x15 Pilar HE 200 B A A Alzado Placa base 400x400x15 Pilar HE 200 B 4 A A Vista lateral 6 40 320 40 400 40 320 40 400 Placa base 400x400x15 Pernos de anclaje 4 d 20 4 Sección A - A 100 Orientar anclaje al centro de la placa 350 6 Placa base: 15 mm Mortero de nivelación: 20 mm Hormigón: HA-25, Yc=1.5 Anclaje de los pernos d 20, B 400 S, Ys = 1.15 (corrugado) Tipo 4 3 3 263 263 5 5 Viga IPE 300 Pilar HE 200 B Sección A - A 15 Rigidizador 173x95x11 Rigidizador 173x95x11 Viga IPE 300 1 4.8 21 % A A d1 d1 B B Pilar HE 200 B Alzado 5 5 80 80 5 5 80 80 4 4 144 144 Rigidizador 173x95x11 5 5 80 80 5 5 80 80 4 4 144 144 Rigidizador 173x95x11 d1.Detalle de soldaduras: rigidizadores a Pilar HE 200 B Rigidizador 173x95x11 Rigidizador 173x95x11 Viga IPE 300 Sección B - B Tipo 5 12.5 16.7 Chapa 175x340x11 Viga (b) IPE 300 3 3 263 263 5 5 Sección A - A Viga (b) IPE 300 1 4.8 21 % Viga (a) IPE 300 1 4.8 21 % A A B B Alzado 12.5 16.7 Chapa 175x340x11 Viga (a) IPE 300 3 3 263 263 5 5 Sección B - B IPE-160 5 5 5 5 6.65 5 5 5 5 6.38 5 225 x 225 x 50 Sup X: 10d12c/22 Sup Y: 10d12c/22 Inf X: 10d12c/22 Inf Y: 10d12c/22 225 x 225 x 50 Sup X: 10d12c/22 Sup Y: 10d12c/22 Inf X: 10d12c/22 Inf Y: 10d12c/22 275 x 275 x 60 Sup X: 15d12c/18 Sup Y: 15d12c/18 Inf X: 15d12c/18 Inf Y: 15d12c/18 275 x 275 x 60 Sup X: 15d12c/18 Sup Y: 15d12c/18 Inf X: 15d12c/18 Inf Y: 15d12c/18 250 x 250 x 55 Sup X: 12d12c/20 Sup Y: 12d12c/20 Inf X: 12d12c/20 Inf Y: 12d12c/20 250 x 250 x 55 Sup X: 12d12c/20 Sup Y: 12d12c/20 Inf X: 12d12c/20 Inf Y: 12d12c/20 250 x 250 x 55 Sup X: 12d12c/20 Sup Y: 12d12c/20 Inf X: 12d12c/20 Inf Y: 12d12c/20 250 x 250 x 55 Sup X: 12d12c/20 Sup Y: 12d12c/20 Inf X: 12d12c/20 Inf Y: 12d12c/20 250 x 250 x 55 Sup X: 12d12c/20 Sup Y: 12d12c/20 Inf X: 12d12c/20 Inf Y: 12d12c/20 250 x 250 x 55 Sup X: 12d12c/20 Sup Y: 12d12c/20 Inf X: 12d12c/20 Inf Y: 12d12c/20 275 x 275 x 60 Sup X: 15d12c/18 Sup Y: 15d12c/18 Inf X: 15d12c/18 Inf Y: 15d12c/18 275 x 275 x 60 Sup X: 15d12c/18 Sup Y: 15d12c/18 Inf X: 15d12c/18 Inf Y: 15d12c/18 225 x 225 x 50 Sup X: 10d12c/22 Sup Y: 10d12c/22 Inf X: 10d12c/22 Inf Y: 10d12c/22 225 x 225 x 50 Sup X: 10d12c/22 Sup Y: 10d12c/22 Inf X: 10d12c/22 Inf Y: 10d12c/22 C.1 40x40 C.1 40x40 C.1 40x40 C.1 40x40 C.1 40x40 C.1 40x40 C.1 40x40 C.1 40x40 C.1 40x40 C.1 40x40 C.1 40x40 C.1 40x40 C.1 40x40 C.1 40x40 N1 (Tipo 1) HE 200 B Cota: 0.00 m N3 (Tipo 1) HE 200 B Cota: 0.00 m N6 (Tipo 2) HE 200 B Cota: 0.00 m N8 (Tipo 2) HE 200 B Cota: 0.00 m N11 (Tipo 3) HE 200 B Cota: 0.00 m N13 (Tipo 3) HE 200 B Cota: 0.00 m N16 (Tipo 3) HE 200 B Cota: 0.00 m N18 (Tipo 3) HE 200 B Cota: 0.00 m N21 (Tipo 3) HE 200 B Cota: 0.00 m N23 (Tipo 3) HE 200 B Cota: 0.00 m N26 (Tipo 2) HE 200 B Cota: 0.00 m N28 (Tipo 2) HE 200 B Cota: 0.00 m N31 (Tipo 1) HE 200 B Cota: 0.00 m N33 (Tipo 1) HE 200 B Cota: 0.00 m A 1 950 500 500 950 1000 1000 950 1500 1500 950 2000 2000 950 2500 2500 950 3000 3000 950 113 113 113 838 363 138 363 813 875 125 875 825 1375 125 1375 825 1875 125 1875 825 2363 138 2363 813 2888 113 2888 838 30 10 2990 3030 10 30 10 30 980 940 980 940 980 940 980 940 10 30 10 30 10 30 10 30 980 940 980 940 Cuadro de arranques Referencias Pernos de Placas de Anclaje Dimensión de Placas de Anclaje N1, N3, N31 y N33 4 Pernos d 16 Placa base (350x350x15) N6, N8, N26 y N28 4 Pernos d 20 Placa base (450x450x18) N11, N13, N16, N18, N21 y N23 4 Pernos d 20 Placa base (400x400x15) CUADRO DE ELEMENTOS DE CIMENTACIÓN Referencias Dimensiones (cm) Canto (cm) Armado inf. X Armado inf. Y Armado sup. X Armado sup. Y N1, N3, N31 y N33 225x225 50 10d12c/22 10d12c/22 10d12c/22 10d12c/22 N6, N8, N26 y N28 275x275 60 15d12c/18 15d12c/18 15d12c/18 15d12c/18 N11, N13, N16, N18, N21 y N23 250x250 55 12d12c/20 12d12c/20 12d12c/20 12d12c/20 N1, N3, N31 y N33 10P1d12c/22 (215) 10P3d12c/22 (215) 113 113 N1 10P2d12c/22 (215) 10P4d12c/22 (215) 113 113 50 N1 225 225 N6, N8, N26 y N28 15P5d12c/18 (265) 15P7d12c/18 (265) 138 138 N6 15P6d12c/18 (265) 15P8d12c/18 (265) 138 138 60 N6 275 275 C [N3-N1] y C [N33-N31] 15 15 2P9d12 (980) 15 15 2P10d12 (980) 8 29 29 26P11d8c/30 (133) 40 40 113 113 725 113 113 1175 10 40 50 N3 N1 N11, N13, N16, N18, N21 y N23 12P1d12c/20 (240) 12P3d12c/20 (240) 125 125 N11 12P2d12c/20 (240) 12P4d12c/20 (240) 125 125 55 N11 250 250 C.1 [N26-N21], C.1 [N6-N1], C.1 [N23-N18], C.1 [N28-N23], C.1 [N8-N3], C.1 [N18-N13], C.1 [N16-N11], C.1 [N31-N26], C.1 [N11-N6], C.1 [N21-N16], C.1 [N33-N28] y C.1 [N13-N8] 15 15 2P5d12 (530) 15 15 2P6d12 (530) 8 29 29 9P7d8c/30 (133) 40 40 138 138 238 125 125 763 5 15 40 60 N26 N21 \A1;0.10 5 6.65 5
