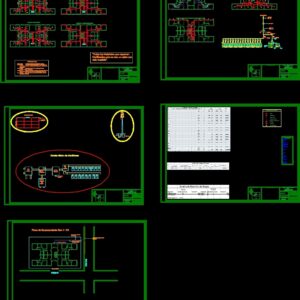

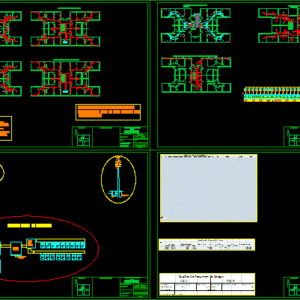

Building – Electric project – Plants – Details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

unilineal, t.d.a, t.g.aux, t.g.a, xtu no awg c.a.g air fuse, xtu # awg c.a.g automat. saime, pw # awg air automat. legrand, note: the lowering of the joint will be used steel pipe cross the street will use a plastic pipe with due resistance to traffic., bar cw rtp:, ta, distribution box, double male plug, double special use plug, flourecent artifact, wall shelter, switch, ceiling, lamp holder, simplecamera, exterior lighting focus, t.d.a, project electrical installation interior house room plant lighting lighting plugs, sheet of, esc:, sector san gregorio commune: ñiquen street dario salas, juan guillermo soto alarcòn rut, andrès of the source sarabia technical industrial electricity lic: ñiquen., installer, owner, andrès font drawing, inscription sec, Location, southern route, san gregorio, the lock, cabreria, the spinal, t.d.a, unilineal, t.d.a, t.g.aux, t.g.a, xtu no awg c.a.g air fuse, xtu # awg c.a.g automat. saime, pw # awg air automat. legrand, note: the lowering of the joint will be used steel pipe cross the street will use a plastic pipe with due resistance to traffic., ta, thhn, detail splicing., cross street, air fuse, of measurement, cm of separation between lines, step chamber, pot installed kw, kw pot., load summary, distribution box, double male plug, double special use plug, flourecent artifact, wall shelter, switch, ceiling, lamp holder, simplecamera, exterior lighting focus, bar cw rtp:, ta, the pipe will be under one meter above the surface. the filling will be carried out according to the respective regulations in force., note:, galvanized steel pipe, power to external lighting circuit, plant lighting circuit., plant plugs in general., project electrical installation interior house room plant lighting lighting plugs, sheet of, esc:, sector san gregorio commune: ñiquen street dario salas, juan guillermo soto alarcòn rut, andrès of the source sarabia technical industrial electricity lic: ñiquen., installer, owner, andrès font drawing, inscription sec, Location, southern route, san gregorio, the lock, cabreria, the spinal, posts every meter, luminaires every meter, flat, t.d.a, distribution line volt, channeling of weak currents, phone box, tel., pushbutton, cytophone, phone, ctf., tel., canalization for weak currents., esc, ctf., citofono box., bar cw rtp:, of laminasde laminas lamina of plant of lighting diagram of detail of splicing electrical simbology. laminating plant currents flat exterior lighting detail weak currents., cross street., weak currents detail plant, wooden post, symbology, focus lighting with distribution box, detail channel of weak currents., distribution line volt, esc, Create alert, telephone derivation box, tel., ctf., fuse lights:, esc:, street, andrès de la fuente sarabi

Raw text data extracted from CAD file:

4 1 x 100w P E 1 2 3 4 P P D P D D \LDiagrama Unilineal 1 x 6(A)"B" 2x25x30mA 2x16x10mA 2x16x10mA T.D.A 1 x 10(A)"B" T.G.AUX 1 x 32(A) "C" M T.G.A 1 x 32(A)"D" L = 25m S = XTU Nº 10 AWG 90Cº D = c.a.g 1" P = Fusible aereo 30(A) \A1;L = 1m S = XTU Nº 10 AWG 90Cº D = c.a.g \S3/4;\H1.429x;" P = Automat. Saime 1x32 (A) L = 80 m S = PW Nº 6 AWG 75Cº, F y N D = Aereo P = Automat. Legrand 1 x 32(A)"D". Nota: La bajada del empalme se usara cañeria de acero galvanizado, la cruzada de la calle se usara una tuberia plastica con la debida resistencia al transito. 1 x 16(A)"B" 1 x 16(A)"B" Barra Cw 1 1/4" x 3m Rtp: 4.3 \U+2126 Ts Tp t.a 1 1/4" x 1.5 m 10 mm² 6 mm² \LSimbologia Caja de Distribucion Enchufe Macho Doble Enchufe uso especial Doble Artefacto Flourecente Portalampara Mural Aplique Interruptor 9/32 Interruptor 9/12 Interruptor 9/15 Plafon Portalampara n luces Portalampara Simple Foco Alumbrado Exterior 1 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 4 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 \C5;1 X 40w \C5;1 X 40w 3 x 40w 3 x 40w 1 x 100w a b a b c 3 x 40w 3 x 40w 2 x 40w 2 x 40w 2 x 40w 1 x 100w 1 x 100w c d e d e f g f g h h i i j j k k l l m n m n ñ o ñ o p p p q q r r s s t t u v w u v w 2 4 A T.D.A 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 PROYECTO INSTALACION ELECTRICA INTERIOR CASA HABITACION PLANTA ALUMBRADO Y ENCHUFES Lamina 1 de 2 Esc: 1:50 24/09/2008 Sector : San Gregorio Comuna: Ñiquen Calle : Dario Salas # 301 Juan Guillermo Soto Alarcòn Rut : 16.827.787- 3 Andrès De la Fuente Sarabia Tecnico Electricidad Industrial Lic : 16845557-7 Cl: B Ñiquen. Instalador Propietario Dibujo : Andrès De La Fuente INSCRIPCION SEC UBICACION N Ruta 5 Sur San Gregorio El Tranque Cabreria El Espinal T.D.A T.D.A E 1 2 3 4 P P D P D D \LDiagrama Unilineal 1 x 6(A)"B" 2x25x30mA 2x16x10mA 2x16x10mA T.D.A 1 x 10(A)"B" T.G.AUX 1 x 32(A) "C" M T.G.A 1 x 32(A)"D" L = 25m S = XTU Nº 10 AWG 90Cº D = c.a.g 1" P = Fusible aereo 30(A) \A1;L = 1m S = XTU Nº 10 AWG 90Cº D = c.a.g \S3/4;\H1.429x;" P = Automat. Saime 1x32 (A) L = 81 m S = PW Nº 6 AWG 75Cº, F y N D = Aereo P = Automat. Legrand 1 x 32(A)"D". Nota: La bajada del empalme se usara cañeria de acero galvanizado, la cruzada de la calle se usara una tuberia plastica con la debida resistencia al transito. 1 x 16(A)"B" 1 x 16(A)"B" Tp t.a 5/8 x 1.5 m THHN 13,3mm² Detalle Empalme. S/Esc N R S T Cruzada de la calle fusible aereo \LEquipo de medida \LT.G.A 50 Cm de separacion entre lineas Camara De Paso Camara De Paso Pot.Instalada 7.85 KW Pot.Demendada 6 KW Resumen De Cargas 3 \LSimbologia Caja de Distribucion Enchufe Macho Doble Enchufe uso especial Doble Artefacto Flourecente Portalampara Mural Aplique Interruptor 9/32 Interruptor 9/12 Interruptor 9/15 Plafon Portalampara n luces Portalampara Simple Foco Alumbrado Exterior Barra Cw 5/8 x 3m Rtp: 4.3 \U+2126 Ts Tp t.a 5/8 x 1.5 m 10 mm² 6 mm² La canalizacion estara bajo un metro de la superficie. El relleno se realizara segun la normativa respectiva vigente. Nota: 40 Cm Tuberia Acero Galvanizado 1" Tuberia Acero Galvanizado 1" 3 Alimentacion al Circuito de Alumbrado Exterior Planta Arquitectura, Circuito de Alumbrado. Planta Arquitectura,Circuitos de Enchufes en general. PROYECTO INSTALACION ELECTRICA INTERIOR CASA HABITACION PLANTA ALUMBRADO Y ENCHUFES Lamina 2 de 2 Esc: 1:50 24/09/2008 Sector : San Gregorio Comuna: Ñiquen Calle : Dario Salas # 301 Juan Guillermo Soto Alarcòn Rut : 16.827.787- 3 Andrès De la Fuente Sarabia Tecnico Electricidad Industrial Lic : 16845557-7 Cl: B Ñiquen. Instalador Propietario Dibujo : Andrès De La Fuente INSCRIPCION SEC UBICACION N Ruta 5 Sur San Gregorio El Tranque Cabreria El Espinal Postes Cada 15 Metros Luminarias Cada 10 Metros Plano Emplazamiento y detalle Alumbrado Exterior 3 A T.D.A Linea De Distribucion 220/380 volt CANALIZACION DE CORRIENTES DEBILES CAJA TELEFONO TEL. PULSADOR DE TIMBRE CITOFONO TELEFONO CTF. TEL. A Canalizacion Para Corrientes debiles. Esc 1:500 CTF. CAJA CITOFONO. Barra Cw 5/8 x 3m Rtp: 4.3 \U+2126 \W5.15464; \LContenido de Laminasde Laminas Lamina 1 de 2 : Planta de Alumbrado y Enchufes, Diagrama Unilinial, Cuadro de Cargas, Detalle de Empalme y Simbologia Electrica. Lamina 2 de 2 : Planta Corrientes Debiles,Simbologia, Plano Emplazamiento, detalle de Alumbrado Exterior y Corrientes debiles. Cruzada De la Calle. Planta de Detalles De Corrientes Debiles 3 3 3 3 2 3 2 2 2 3 2 2 Poste de Madera Simbologia Foco Alumbrado Exterior, con caja de Distribucion 3 3 3 Detalle Canalizacion de Corrientes Debiles. Linea De Distribucion 220/380 volt Esc 1:500 Canalizacion corrientes Debiles Caja Derivacion de telefono A TEL. A CTF. 1 M P D 2x25x30mA 1 2 2 2 2 2 2 2 2 2 Luces Pilotos Fusible: 2 (A) Luces Pilotos Fusible: 2 (A) 1x100W 2 Esc: 1:100 Calle : Carrera # 650 Comuna : Chillan Andrès De la Fuente Sarabia Tecnico Electricidad Industrial Lic : 16845557-7 Cl: B Ñiquen. Instalador Propietario Dibujo : Andrès De La Fuente INSCRIPCION SEC UBICACION S Proyecto Instalacion Electrica \W8.24742; Interior Edificio Don Fiorentino Planta Alumbrado y enchufes Gabriel de la Fuente Rut: 8655850-7 Maipon Carrera Esc: 1:100 Calle : Carrera # 650 Comuna : Chillan Andrès De la Fuente Sarabia Tecnico Electricidad Industrial Lic : 16845557-7 Cl: B Ñiquen. Instalador Propietario Dibujo : Andrès De La Fuente INSCRIPCION SEC UBICACION S Proyecto Instalacion Electrica \W8.24742; Interior Edificio Don Fiorentino Planta Alumbrado y enchufes Gabriel de la Fuente Rut: 8655850-7 Maipon Carrera Esc: 1:100 Calle : Carrera # 650 Comuna : Chillan Andrès De la Fuente Sarabia Tecnico Electricidad Industrial Lic : 16845557-7 Cl: B Ñiquen. Instalador Propietario Dibujo : Andrès De La Fuente INSCRIPCION SEC UBICACION S Proyecto Instalacion Electrica \W8.24742; Interior Edificio Don Fiorentino Planta Alumbrado y enchufes Gabriel de la Fuente Rut: 8655850-7 Maipon Carrera Esc: 1:100 Calle : Carrera # 650 Comuna : Chillan Andrès De la Fuente Sarabia Tecnico Electricidad Industrial Lic : 16845557-7 Cl: B Ñiquen. Instalador Propietario Dibujo : Andrès De La Fuente INSCRIPCION SEC UBICACION S Proyecto Instalacion Electrica \W8.24742; Interior Edificio Don Fiorentino Planta Alumbrado y enchufes Gabriel de la Fuente Rut: 8655850-7 Maipon Carrera Planta 1º Piso Alumbrado Planta 1º Piso Enchufes en General. Planta 2º,3º,4º Piso Alumbrado Planta 2º,3º,4º Piso Enchufes en General. 1 1 1 1 1 1 1 1 A Nicho de Medidores A Nicho de Medidores A Nicho de Medidores A Nicho de Medidores 2 3 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 2 2 2 2 2 2 2 3 3 3 3 3 3 2 2 2 Planta Corrientes Debiles (Plantas en General) TEL. T.V.C TEL. T.V.C TEL. T.V.C TEL. T.V.C A Canalizacion para corrientes Debiles 4 Planta Subterraneo Alumbrado A T.D.A de servicios Comunes Planta Alumbrado Servicios Comunes y de Emergencia;1º,2º,3º,4º Piso. T 3 A Tablero S/C 1 2 E \LDiagrama Unilineal L = 10 m S = XTU Nº 1 AWG 90Cº D = c.a.g 2" P = Fusible aereo 160(A) M M M M M M M M M M M M M M M M M T.D.F S/C 1 X 15(A) 3 X 100(A) 2 1 3 X 125(A) M M 2 1 X 40(A) 1 X 10(A) 1 1 X 1(A) P D 2x25x30mA T.G \fArial|b0|i0|c0|p34;S/C T.G.AUX S/C T.G 3 X 150(A) 4 3 1 X 16(A) Ith 15(A) 3 X 40(A) 3 X 20(A) Ith 25,5(A) L = 25 m S = THHN Nº 10 AWG 90°C D = t.p.r.e 20 mm² P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) P D 2x25x30mA P D 2x25x30mA 1 2 3 1 X 6(A) 1 X 10(A) 1 X 6(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) 1 X 20(A) T.G 16 T.D.A T.G 15 T.D.A T.G 14 T.D.A T.G 13 T.D.A T.G 12 T.D.A T.G 11 T.D.A T.G 10 T.D.A T.G 9 T.D.A T.G 8 T.D.A T.G 7 T.D.A T.G 6 T.D.A T.G 5 T.D.A T.G 4 T.D.A T.G 3 T.D.A T.G 2 T.D.A T.G 1 T.D.A L = 25 m S = THHN Nº 10 AWG 90°C D = t.p.r.e 20 mm² L = 21 m S = THHN Nº 10 AWG 90°C D = t.p.r.e 20 mm² L = 21 m S = THHN Nº 10 AWG 90°C D = t.p.r.e 20 mm² L = 18.5 m S = THHN Nº 10 AWG 90°C D = t.p.r.e 20 mm² L = 18.5 m S = THHN Nº 10 AWG 90°C D = t.p.r.e 20 mm² L = 14.5 m S = THHN Nº 10 AWG 90°C D = t.p.r.e 20 mm² L = 14.5 m S = THHN Nº 10 AWG 90°C D = t.p.r.e 20 mm² L = 12 m S = THHN Nº 10 AWG 90°C D = t.p.r.e 20 mm² L = 12 m S = THHN Nº 10 AWG 90°C D = t.p.r.e 20 mm² L =9 m S = THHN Nº 12 AWG 90°C D = t.p.r.e 20 mm² L =9 m S = THHN Nº 12 AWG 90°C D = t.p.r.e 20 mm² L = 9.5 m S = THHN Nº 12 AWG 90°C D = t.p.r.e 20 mm² L = 9.5 m S = THHN Nº 12 AWG 90°C D = t.p.r.e 20 mm² L = 5.5 m S = THHN Nº 12 AWG 90°C D = t.p.r.e 20 mm² L = 5.5 m S = THHN Nº 12 AWG 90°C D = t.p.r.e 20 mm² Fusible NH 3 x160 (A) Cond THHN Nº 6 AWG 90 ºC L : 9 M Vp : 1,58 v D : t.p.r 1" 1/4 Subestacion particular Potencia :90 KVA Impedancia :3% Marca : Rhona Fusible NH 3 x 100 (A) Medidor 3\U+0278 De energia Activa- Reactica T Interruptor horario de accionamiento para alumbrado de servicios Comunes Circuito 1 Luces Pilotos Fusible: 2 (A) P D 2x25x30mA 27 Metros 12 Metros Junturas Malla a tierra Soldadas Conductor de cobre desnudo Nº 4 AWG (21,2 mm²) Largo Conductor: 156 m² Detalle Malla a Tierra \A1;Poste enterrado segun norma \S1#6;\H1.429x; de su tamaño Camara de Paso Tipo "C" N R S T A/P Detalle de Empalme Trifasico S/E Tablero General \H0.8x; T.D.A Serv. Comunes Tablero General De Fuerza \H0.8x; Caja de Barras \H0.8x; Alimentador Principal Detalle Nicho de Medidores Medidor S/C Caja de Fusibles NH CANALIZACION DE CORRIENTES DEBILES CAJA TELEFONO TEL. PULSADOR DE TIMBRE Conector T.V Cable TELEFONO T.V.C CAJA TV Cable Caja Derivacion T.V Cable Simbologia Corrientes debiles Caja Derivacion de telefono \LSimbologia Caja de Distribucion Enchufe Macho Doble Enchufe uso especial Doble Portalampara Mural Aplique 2 x 40W Interruptor 9/12 Interruptor 9/15 Portalampara Enbutido 1x100W Foco interior 3x40 W con caja de Distribucion Luz Emergencia Autonoma Portalampara Mural Aplique 1X 60W Con caja L = 30 m S = XTU Nº 1 AWG 90Cº D = Shuedelle 80 2" Esc: 1:100 Calle : Carrera # 650 Comuna : Chillan Andrès De la Fuente Sarabia Tecnico Electricidad Industrial Lic : 16845557-7 Cl: B Ñiquen. Instalador Propietario Dibujo : Andrès De La Fuente INSCRIPCION SEC UBICACION S Proyecto Instalacion Electrica \W8.24742; Interior Edificio Don Fiorentino Planta Alumbrado y enchufes Gabriel de la Fuente Rut: 8655850-7 Maipon Carrera \W5.15464; \LContenido de Laminasde Laminas Lamina 1 de 5 : Planta de Alumbrado y Enchufes,1º al 4 Piso Lamina 2 de 5 : Planta Corrientes Debiles,Diagrama unilineal,Planta alumbrado subterraneo, Planta Servicios Comunes Y Alumbrado de emergencia. Lamina 3 de 5 :Detalle de Malla a Tierra, Detalle de Nicho de Medidores, Detalle de Empalme. Lamina 4 de 5 :Cuadro de cargas de Alumbrado, Cuadro de cargas de Fuerza, Cuadro de Resumen de cargas, Simbologia en General. Lamina 5 de 5 :Plano de emplazamiento y detalle del Recorrido del Alimentador Principal. Lamina 1 de 5 \A1;24/11/08 Lamina 2 de 5 24/11/08 Lamina 3 de 5 \A1; 24/11/08 24/11/08 24/11/08 Lamina 5 de 5 Lamina 4 de 5 \A1;Cond THHN Nº 14 AWG \A1;75 ºC \A1;L : 4 M \A1;D : t.p.r.e \A1;\H0.70000x;\S1#2;\A1;" \A1;Cond THHN Nº 10 AWG \A1;75 ºC \A1;L : 4 M \A1;D : t.p.r.e 1" Linea de distribucion C.G.E 220/380V Alimentacion Principal Subterranea A Nicho de medidores Maipon Carrera Entrada principal Plano de Emplazamiento Esc 1: 100 "Todos los Materiales que requieren Certificacion para su uso, cumplen con este requisito". 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 2 3 3 3 Canalizacion Sub.Para Corrientes debiles 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x100W 1x60W 1x60W 1x60W 1x60W 1x60W 1x60W 1x60W 1x60W 3x40W 3x40W 3x40W 1x60W 1x60W 1x60W 1x60W 1x60W 1x60W 1x60W 1x60W 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 A la Instalacion 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 2 2 2 2 2 2 2 2 2 3 3 3 3 3 2 2 2 2 3 3 3 3 3 3 3 3 3 3 TP Barra Cw 3 Met x 5/8

Language	Spanish
Drawing Type	Full Project
Category	Mechanical, Electrical & Plumbing (MEP)
