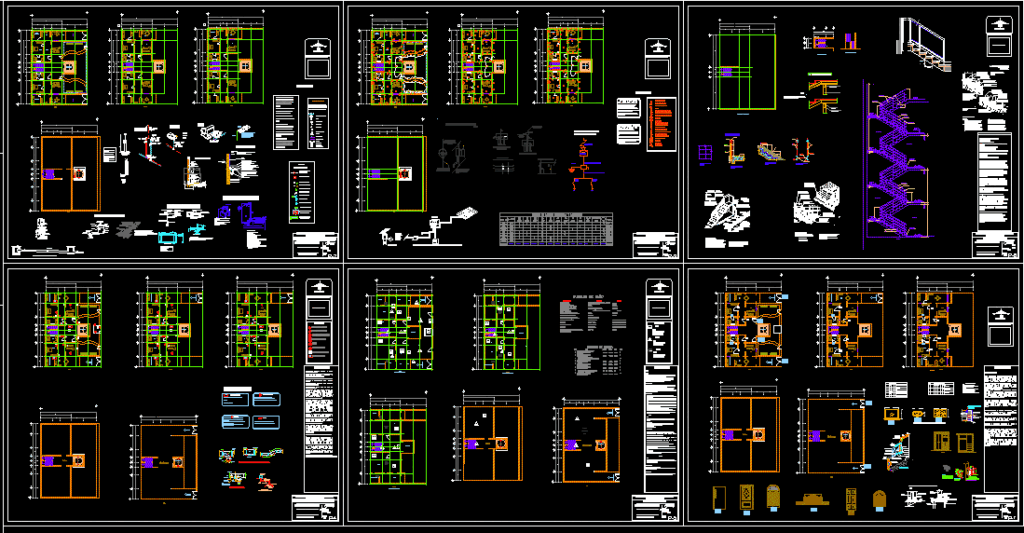

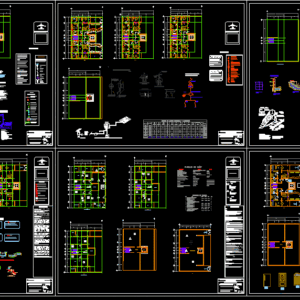

COMPLETE PROJECT OF APARTMENTS 4 LEVELS AND TWO APARTMENTS OF LEVEL.ITS AN EXECUTIVE PROJECT WITH ALL THE PLANES CONTAIN:FOUNDATION;STAIRS ; ARCHITECURAL; EXTERIOR WORK;CARPENTRY , GLASSWERE; ;HERRERIA;FINISHES; SLAB. ALL PLANES WITHDIMENSIONS; SECTIONS;FACADES; AXIS;FURNITURES. Todos los planos tienen diferentes layers para que sea mas facil identificar las caracteristicas de los planos; como la calidad.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

pile lift, spiral, concrete shelf, made on site, doors windows, see plane, see plane, dimensions in cms., record detail, esc:, constructive, with steel angle, Counter frame with, reinforced concrete, from p.v.c., half cana, concrete wall, armed with, rod cms., in both ways, registration plant, esc:, meeting, floor of, concrete, constructive, tube of, p.v.c., variable, dimensions in cms., n.p.t., angle frame, blind cap, wire rod, both senses, do not. cms., blind cover, Counter frame, meeting, detail, structural plant, pile, pile plant detail, rods, spiral, pile raised detail, body, Contension wall detail, armed contension wall, castle projection, detail foundation slab piles, this height is depending on the terrain, red annealing wall, var cm, of foundation. it is used for sandy places that have black earth in abundance. With this type of foundation you can build from the slabs work perimetrally with against the slab recive a load upwards uniformly. the necessary excavation is done is filled with tepetate in layers of compact bench proctor the height of this is has a template of rods of each on both sides the contra trabe is of cm with an armed of rods of rods of with enrrace of rods of every cm., foundation plane, piles wall of contension, Foundation slab, of foundations armed with upper bed f’c, foundation plane, joint project of departments in the cd. from Mexico, north, pile, body, castle, localization map, Specifications, construction workshop ii, A retaining wall is that work responsible for containing the lands that tend to reach their natural slope. on some occasions it will be a natural land in others of an artificial landfill., all measurements are in meters. steel: the steel to be used will be an annealed wire and no. fillings excavations will be the compaction will be machine. The filling will be made with inert material tepetate will be made in layers no greater than cm irrigations with a minimum pressure of one ton. template will be used in all cases. of concrete f’c of cm of thickness. Minimal mass formwork in both dice and counter-spade shoes in case of using plywood will be reinforced with a bar to avoid flapping. the greased will be off the site with a diesel oil drain. The concrete bars will be made using concrete cement. The concrete will be made with a slump of the emptying will be in concrete solid wood trough. do not empty the concrete after minutes of elaboration. The additives will be the risk of the contractor. the curing will be the hours of emptying the concrete. in structural elements the free coating will be cm from the abutments. the slabs will have a thickness of cm. the concrete to use in chains castles will have a f’c the concrete to use in slabs will have a f’c foundations the foundation will be base of footings run with f’c walls the walls will be of red annealing wall of, esc:, n.d, specify

Raw text data extracted from CAD file:

0.400000000232434 0.3999999999999995 ELEVACION PILOTE \A1;e #1; espiral d=1/2'' \A1;18 d=1'';L=6m \A1;0,4m \A1;0,4m \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;4.03 \A1;29.06 \A1;8.57 \A1;8.57 \A1;3.86 \A1;11.85 \A1;21.87 60 cm 30 cm 10 m \A1;10.02 \A1;4.03 \A1;20 \A1;20 \A1;11.85 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 M E CV \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 TV \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;29.06 \A1;1.93 \A1;1.93 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;1.93 \A1;1.93 \A1;4.75 \A1;2.91 \A1;12.95 \A1;.64 \A1;12.95 \A1;.64 \A1;.64 \A1;.64 \A1;5.00 \A1;.18 \A1;.85 \A1;.85 \A1;12.74 \A1;.85 \A1;12.74 \A1;.75 \A1;1.00 \A1;.05 \A1;.10 \A1;.10 \A1;.18 \A1;1.05 \A1;1.05 \A1;1.05 \A1;.18 \A1;.18 \A1;.964 \A1;.275 \A1;.35 \A1;.18 \A1;12.60 \A1;12.61 \A1;.97 \A1;.90 \A1;.90 \A1;.90 \A1;1.00 \A1;4.25 \A1;.751 .30 .18 .18 3.86 7.68 \A1;1.57 \A1;3.00 \A1;0.20 \A1;1.00 \A1;0.50 \A1;0.20 \A1;3.00 \A1;1.25 \A1;0.25 \A1;0.20 \A1;0.20 \A1;0.25 \A1;.30 \A1;.05 \A1;.13 \A1;.05 \A1;.20 \A1;.05 \A1;.13 \A1;.05 P-1 P-6 \A1;11.85 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;3.46 \A1;8.39 \A1;1.58 \A1;3.86 \A1;8.57 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;3.46 \A1;8.39 \A1;1.58 \A1;3.86 \A1;8.57 \A1;11.85 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;3.46 \A1;8.39 \A1;1.58 \A1;3.86 \A1;8.57 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;3.46 \A1;8.39 \A1;1.58 \A1;3.86 \A1;8.57 ESTANTERIA DE CONCRETO HECHA EN OBRA \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;\A1;4" PUERTAS 2 \S1#2;" VENTANAS \A1;\A1;4" PUERTAS 2 \S1#2;" VENTANAS \A1;1.5 \A1;0.50 \A1;0.80 \A1;.01 \A1;3.51 \A1;8.34 \A1;1.58 \A1;3.86 \A1;8.57 \A1;5.00 \A1;3.41 \A1;0.060 \A1;0.050 \A1;0.09 .10 0.35 0.15 .10 .05 0.20 L = VER PLANO .10 .10 0.10 L = VER PLANO P 1% 0.10 0.10 .10 .05 0.15 .05 COTAS EN CMS. detalle de registro ESC: 1:15 CONSTRUCTIVA CON ANGULO DE ACERO CONTRAMARCO CON CONCRETO ARMADO Y DE P.V.C. MEDIA CANA MURO DE CONCRETO ARMADO CON VARILLA d 3/8" @ 10 cms. EN AMBOS SENTIDOS planta de registro ESC: 1:15 JUNTA PISO DE CONCRETO 20 CONSTRUCTIVA TUBO DE P.V.C. VARIABLE 10 COTAS EN CMS. N.P.T. 10 40 MARCO DE ANGULO TAPA CIEGA DE 10 ALAMBRON DEL AMBOS SENTIDOS No. 2 @ 20 cms. 10 40 10 1 1/2"x1 1/2"x1/4" TAPA CIEGA CONTRAMARCO 10 60 10 JUNTA \A1;3.46 \A1;8.39 \A1;1.58 \A1;3.86 \A1;8.57 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;5.00 \A1;2.91 \A1;11.85 \A1;11.85 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;3.46 \A1;8.39 \A1;1.58 \A1;3.86 \A1;8.57 \A1;4.03 \A1;29.06 \A1;5.40 \A1;4.03 \A1;3.17 \A1;3.17 \A1;1.93 \A1;1.93 \A1;5.40 \A1;4.75 \A1;21.87 \A1;4.18 \A1;5.00 \A1;2.91 \A1;11.85 \A1;3.46 \A1;8.39 \A1;1.58 \A1;3.86 \A1;8.57 \A1;90° \A1;0.015 \A1;0.01 \A1;0.015 \A1;1.91 \A1;3.11 \A1;0.7 \A1;0.3 \A1;0.9 \A1;0.3 \A1;20.40 NPT±0.00 MBJ_??_??? Detalle ? .61 .30 .34 NPT±0.00 \A1;29.06 \A1;4.75 \A1;4.18 \A1;2.91 \A1;11.85 \A1;3.46 \A1;8.39 \A1;1.58 \A1;3.86 \A1;8.57 \A1;3.76 \A1;4.50 \A1;2.62 \A1;10.67 \A1;3.41 \A1;24.56 \A1;4.56 \A1;3.41 \A1;2.68 \A1;2.68 \A1;1.63 \A1;1.63 \A1;4.56 \A1;4.02 \A1;18.48 \A1;3.53 \A1;2.92 \A1;7.09 \A1;1.33 \A1;3.26 \A1;7.24 \A1;3.41 \A1;24.56 \A1;4.56 \A1;3.41 \A1;2.68 \A1;2.68 \A1;1.63 \A1;1.63 \A1;4.56 \A1;4.02 \A1;18.48 \A1;3.53 \A1;4.23 \A1;2.46 \A1;10.01 \A1;4.23 \A1;2.46 \A1;10.01 \A1;3.63 \A1;26.15 \A1;4.86 \A1;3.63 \A1;2.85 \A1;2.85 \A1;1.73 \A1;1.73 \A1;4.86 \A1;4.28 \A1;19.68 \A1;2.92 \A1;7.09 \A1;1.33 \A1;3.26 \A1;7.24 \A1;3.41 \A1;24.56 \A1;4.56 \A1;3.41 \A1;2.68 \A1;2.68 \A1;1.63 \A1;1.63 \A1;4.56 \A1;4.02 \A1;18.48 \A1;3.53 \A1;4.23 \A1;2.46 \A1;10.01 \A1;2.92 \A1;7.09 \A1;1.33 \A1;3.26 \A1;7.24 \A1;3.63 \A1;26.15 \A1;4.86 \A1;3.63 \A1;2.85 \A1;2.85 \A1;1.73 \A1;1.73 \A1;4.86 \A1;4.28 \A1;19.68 \A1;3.76 \A1;4.50 \A1;2.62 \A1;1.22 \A1;0.75 \A1;3.00 \A1;3.00 \A1;3.00 \A1;1.85 \A1;0.47 \A1;0.30 \A1;13.59 \A1;11.85 \A1;3.30 \A1;4.94 \A1;3.61 \A1;1.50 \A1;0.50 \A1;1.00 \A1;3.00 \A1;1.50 \A1;0.50 \A1;1.00 \A1;3.00 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 E 2 3 4 8 9 \A1;5.02 5 5 \A1;Parrilla d7/8'' C/30cms. PLANTA ESTRUCTURAL PILOTE-ZAPATA \A1;Proyeccion pilote \A1;e #2; d=3/8'' DETALLE PLANTA PILOTE \A1;18 varillas d=1'', L=10m \A1;Estribo #1, espiral d1/2'' DETALLE ALZADO PILOTE \A1;CT 5 5 5 5 5 6 5 7 5 5 A 1 D 2 3 4 8 9 \A1;Alzado o cuerpo \A1;Talon \A1;Tacón \A1;Puntera DETALLE MURO DE CONTENSION ARMADO MURO DE CONTENSION \A1;\W0.5;\T1.35;varilla de \S3#8;\H1.4286x;" @ 25cm. (ambos sentidos). contra-trabe Proyeccion castillo Detalle Losa de cimentacion y pilotes Esta altura es varible, dependiendo del terreno Muro de tabique rojo recocido \A1;\W0.5;\T1.35;varilla de \S3#8;\H1.4286x;" @ 25cm. (ambos sentidos). 60 cm 30 cm Contra-trabe 6 var 1/2" E 3/8" @ 20 cm 10 m \A1;Losa de cimentación. se utilizar para lugares arenosos y que tiene en abundancia tierra negra. Con este tipo de cimentacion se pueden contruir de 3 a 5 niveles; Las losas trabajan perimetralmente con contra trabe, la losa recive una carga hacia arriba uniformemente. Se hace la excavacion necesaria y se rellena de tepetate en capas de 20cm (Material de banco compacto 95% proctor la altura de esta es variable, tiene una plantilla de varillas de 3/8" a cada 25cm en ambos lados La contra trabe es de 30 * 60 cm con un armado de 4 varillas de 5/8" y 2 varillas de 3/8" con enrrace de varillas de 3/8" a cada 25 cm. PLANO DE CIMENTACION PILOTES Y MURO DE CONTENSION 5 LOSA DE CIMENTACION \A1;\W0.5;\T1.35;Losa de cimentación h= 10 cm, armada con parrilla, lecho superior F'c 250 kg/cm2 PLANO DE CIMENTACION \W2.05657; PROYECTO CONJUNTO DE DEPARTAMENTOS \W2.05657; EN LA CD. DE MEXICO NORTE \A1;Proyeccion pilote \A1;Proyeccion pilote 5 \A1;Alzado o cuerpo \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT \A1;CT 20 4V 3/8, E@20 20 CASTILLO \A1;K-1 \A1;K-2 \A1;K-3 \A1;K-1 \A1;K-1 \A1;K-1 \A1;K-1 \A1;K-1 \A1;K-1 \A1;K-1 \A1;K-1 \A1;K-1 \A1;K-1 \A1;K-2 \A1;K-2 \A1;K-2 \A1;K-2 \A1;K-2 \A1;K-2 \A1;K-3 \A1;K-3 \A1;K-3 \A1;K-3 \A1;K-3 \A1;K-3 \A1;K-3 \A1;K-3 \A1;K-3 CROQUIS DE LOCALIZACION \W8.21780; ESPECIFICACIONES \W6.23304; TALLER DE CONSTRUCCION II P-1 Un muro de contención es aquella obra encargada de contener las tierras que tienden a alcanzar su talud natural. En unas ocasiones se tratará de un terreno natural y en otras de un relleno artificial. 1.- Todas las medidas son en metros. 2.- Acero: a ) El acero a usarse sera de un F'y = 4200 Kg/cm2, alambre recocido del No. 18. 3.- Rellenos y escabaciones a ) La excavacion sera a maquina, la compactacion sera a maquina. b ) El relleno se hara con material inerte ( Tepetate ), y se hara en capas no mayores de 20 cm a 2 riegos con una presion minima de una Tonelada. 4.- Plantilla a ) Se usara en todos los casos. De concreto F'c = 100 Kg/cm2 y de 5 a 7 cm de espesor. 5.- Cimbra a ) Masiza minima de 1" tanto en dados como en zapatas y contratrabes en caso de usar triplay se reforzara con barrote para evitar el flampeo. b ) El engrasado sera fuera de la obra con un 50% de disel y 50% de aceite del 140, los barrotes seran minimo de 1 1/2". 6.- Concreto a ) Sera elaborado a maquina, usando cemento tipo 1 normal, el concreto F'c = 200 Kg/cm2 se elaborara con un TMA 3/4" revenimiento de 10 + o - 2. b ) El vaciado sera en artesa de madera o firme de concreto. c ) No se vaciara el concreto despues de 45 minutos de elaborado. d ) Los aditivos seran a cuenta y riesgo del contratista. e ) El curado sera a las 3 horas de vaciado el concreto. 7.- En elementos estructurales el recubrimiento libre sera de 2 cm a partir de los estribos. 8.- Las losas tendran un espesor de 10 cm. 9.- El concreto a usar en cadenas y castillos tendra un F'c = 150 Kg/cm2. 10.- El concreto a usar en losas tendra un F'c = 200 Kg/cm2. 11.- Cimentacion a ) La cimentacion sera a base de zapatas corridas con F'c = 250 Kg/cm2. 12.- Muros a ) Los Muros seran de tabique rojo recocido de 7x14x28. \W8.37342; Esc: 1:1oo \W8.37342; Esc: 1:1oo 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 Especificaciones Hidráulicas 1.- Todas las tuberías deveran de ser de cobre rigido tipo "M" 2.- Las conexiones serán soldables en el caso de ser de cobre 4.- Esta tabla aplica para instalación de agua fria y caliente 3.- Las conexiones roscables deveran de ser de cuerda estandar Medidor con tuerca Union Universal Valvula de Globo con Tuerca Union Universal Conexion " T " Conexión Codo de 45º hacia abajo Conexión Codo de 45º hacia arriba Conexión Codo de 45º Conexiòn Codo de 90º Conexion " T " hacia arriba SCAC BCAC SCAF BCAF Sube Columna Agua Caliente Baja Columna Agua Calinte Baja Columna Agua Fria Sube Columna Agua Fria Valvula flotador Indica Tuberia de agua fria Llave Jardínera A.F. A.C. Indica Tuberia de agua Caliente 0.90cm PLANTA 0.90cm A.C. A.F. 2% ESPESIFICACIONES: 1- LOCALIZACION SEGUN INDIQUE EL PROYECTO. 2- MANZANA DE REGADERA CON NUDO MOVIBLE, BRAZO Y CHAPETON MARCA Y TIPO SEGUN ESP- ESIFIQUE EL PROYECTO. 3- LOS ACCESORIOS MARACA YTIPO SEGUN ESP- ESIFIQUE EL PROYECTO. a) - LLAVES DE EMPOTRAR CON ROSCA. b) - CHAPETONES Y CRUCETAS CROMADAS. c) - COLADERA DE PISO. A) PARA DETERMINAR LA ALTURA Y UBICACION DE DE MANZANAS Y LLAVES DE EMPOTRAR, DEBERA ATENDERCE A LO ESPESIFICADO EN EL PROYECTO. B) EL DESGUE DE LAS REGADERAS SERA A BASE DE COLADERAS DE PISO. C) LAS TUBERIAS DEBERAN CORTARCE EN LAS LONGITUDES ESTRICTAMENTE NECESARIAS PARA EVITAR DEFORMACIONES. Azotea 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 RAMPA PENDIENTE DEL 15% RAMPA PENDIENTE DEL 15% 5 SALA BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA COMEDOR RECAMARA Planta Baja SALA BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA COMEDOR E 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 RAMPA PENDIENTE DEL 15% RAMPA PENDIENTE DEL 15% Sotano Sotano ELEVADOR PLANO DE INSTALACIONES ESPECIALES \W2.05657; PROYECTO CONJUNTO DE DEPARTAMENTOS \W2.05657; EN LA CD. DE MEXICO NORTE CROQUIS DE LOCALIZACION SIMBOLOGIA \W6.23304; TALLER DE CONSTRUCCION II P-4 \W7.62108; Fecha: 22 de Octubre del 2011. \W6.91189; Escala: \W0.62156; 1:100 \W6.48462; Acotaciones: \W9.84574; Metros \W2.31189; Clave de \W2.31189; Plano: 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 Azotea Los Elevadores Panorámicos permiten a los usuarios admirar una vista exterior: Equipos panorámicos "TOP ENTERPRISE", cuentan con cristales de alta resistencia y pasamanos de seguridad en cada pared de cristal. Capacidad de carga desde 560 Kg, hasta 1,600 Kg. Velocidad de desplazamiento desde 60mts/min hasta 150 Apertura de puertas central de 2 hojas, totalmente automáticas y silenciosas. Dimensiones de la cabina: Desde 1400 X 1350 mm hasta 1600 X 2000 mm Características del carro: Paredes interiores con acabado en acero pintado, Techos a su elección. Luz interior directa o indirecta, Tablero de controles interiores y exteriores en color acero inoxidable o negros, 2 puertas de color de su elección. Cuenta con barandal de seguridad y vidrio templado al fondo completo de piso a techo. Accesorios y dispositivos de seguridad: Cuenta con un dispositivo manual para manejar en caso de emergencia, y una batería que activa una alarma desde el interior del carro que será perfectamente escuchada, para que alguien le pueda auxiliar. Controles digitales automáticos lógicamente programables, censor que indica sobrecarga. Además cuenta con un mecanismo electromecánico para trabar las puertas y prevenir accidentes. Dispositivo de Sobre-Peso que cuando es accionado por exceso de peso en la cabina desprende un sonido y no permite que las puertas se cierren. Sistema Safety beam, que al ser activado por algún obstáculo ya sea una persona, animal o articulo, no permite que las puertas se cierren. Botonera de lujo 7 x 11 Dot Matrix Portero.- Destinado a gestionar las llamadas a la \Lpuerta de entrada de la \Lcasa a \Lpiso, se trata de un \Linterfono de doble comunicación calle - casa - calle, con posibilidad de accionar un \Labrepuertas el\Lé\Lctrico que desbloquea la cerradura y permite que se abra la puerta para permitir el paso al interior. Alarmas con cámaras : sistema de vídeovigilancia   El sistema consiste en varias cámaras colocadas en lugares estratégicos, que filman y transmiten imágenes a los monitores de la oficina central de vigilancia. El sistema ideal de CCTV debe proporcionar imágenes de excelente calidad tanto de día como en la oscuridad, ser flexible y fácil de usar y proporcionar imágenes para grabar evidencias o para ayudar a analizar cualquier incidente. Se colocara una en cada enrada al conjunto habitacional, entrada al elevador y en la escalera. SALIDA PARA TELEFONO SALIDA PARA INTERNET I SALIDA PARA TELEVISION TIMBRE BOCINA DE TIMBRE I I I ELEVADOR PORTERO (Interfon) DETECTOR CONTRA INCENDIOS Los detectores de humo estaran conectados a la cisterna para suministrar agua a los aspersores de los detectores de humo ESPECIFICACIONES A.A A.A A.A A.A A.A A.A AIRE ACONDICIONADO 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 RAMPA PENDIENTE DEL 15% 5 SALA BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA COMEDOR RECAMARA Planta Baja SALA BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA COMEDOR E I I ELEVADOR A.A A.A A.A A.A A.A 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 RAMPA PENDIENTE DEL 15% 5 SALA BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA COMEDOR RECAMARA Planta Baja SALA BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA COMEDOR E I I ELEVADOR A.A A.A A.A A.A A.A 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 RAMPA PENDIENTE DEL 15% RAMPA PENDIENTE DEL 15% 5 SALA BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA RECAMARA Planta Baja SALA BAÑO LAVANDERIA Y COCINA COMEDOR ELEVADOR COMEDOR TERRAZA TERRAZA PLANO DE ACABADOS \W2.05657; PROYECTO CONJUNTO DE DEPARTAMENTOS \W2.05657; EN LA CD. DE MEXICO NORTE CROQUIS DE LOCALIZACION SIMBOLOGIA \W6.23304; TALLER DE CONSTRUCCION II P-5 \W7.62108; Fecha: 22 de Octubre del 2011. \W6.91189; Escala: \W0.62156; 1:100 \W6.48462; Acotaciones: \W9.84574; Metros \W2.31189; Clave de \W2.31189; Plano: MUROS ESPECIFICACIONES 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 Planta Baja 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 RAMPA PENDIENTE DEL 15% RAMPA PENDIENTE DEL 15% Sotano Sotano ELEVADOR 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 Azotea PATIO DE SERVICIO RECAMARA DEPARTAMENTO 1 Y 2 JARDIN JARDIN JARDIN JARDIN A.FN. A.IN. BASE Base Acabado Inicial Acabado Final PISOS Base Acabado Inicial Acabado Final A.FN. A.IN BASE PLAFON Base Acabado Inicial Acabado Final BASE 1.- Muro de tabique de (7,14,21,28cm) de espesor,rojo recocido de 7x14x21, acentado y junteado con mortero-arena, en proporcion 1:6, cuatrapeado, a plomo, hilo y nivel. La junta sera de 1.5 cm. aprox. 2.- Muro de Piedra braza.- La piedra debera quedar bien asentada con cemento-cal-arena prop. 1:2, rellenando los huecos con piedra chica. 3.- Muro divisorio de tablaroca, con poliestireno expandido de 2.44x1.22x7.5cm, 10 cm. de espesor, a 2 caras. MUEBLES DE BAÑO LAVADERO DE PIEDRA DESCRIPCION LAVABO OVALLYN, DE BAJO CUBIERTA. ESPEJO COLOCADO A HUESO CON SILICON TRANSPARENTE, SOBRE MURO BARRA PARA TOALLAS 18" INODORO DE UNA SOLA PIEZA. CON MANERALES DE CRUZ MEZCLADORA PARA LABAVO CUBIERTA DE MARMOL NATURAL. REGADERA CON MANERALES DE CRUZ. MEZCLADORA DE EMPOTRAR PARA LAVABO Y REGADERA. MANERALES PARA JABONERA SOAP DISH CALENTADOR CAP. 60L. ENCENDIDO MANUAL CEPILLERA PAPELERA OVALLYN, CHICO 124 43X37 CM. MEDI INT. MODELO BOLITA, LINEA AMARILIS. BR 257 6 PB. BR 256 5 PB. 5060-V11 BR 258 5 PB. 6 MMS. DE ESPESOR BRIGHTON BR 308 CONTEMPO. 49X43 CM. MED. EXT. SEGUN DISENO 90X60 CMS. ANTIGUA. ANTIGUA. MODELO POLISHED BRASS DORADO. POLISHED BRASS DORADO. POLISHED BRASS DORADO. POLISHED BRASS DORADO. BLANCO COLOR CROMO. CROMADO. BLANCO. WHITE LILA BLANCO. CROMADO. 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 Planta Baja MUROS BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA RECAMARA SALA BAÑO LAVANDERIA Y COCINA COMEDOR ELEVADOR COMEDOR TERRAZA TERRAZA PATIO DE SERVICIO RECAMARA JARDIN JARDIN BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA RECAMARA SALA BAÑO LAVANDERIA Y COCINA COMEDOR ELEVADOR COMEDOR TERRAZA TERRAZA PATIO DE SERVICIO RECAMARA JARDIN JARDIN DEPARTAMENTO 3 Y 4 DEPARTAMENTO 5 Y 6 PZAS. ESTUFA ACROS MOD. AC2210 4 QUEMADORES, ACABADO PORCELANIZADO FREGADERO E.B. DE ACERO INOXIDABLE LINEA ACCENT MOD. ACC-201/2 8 6 7 5 4 2 3 1 CLAVE 150 CM. 101 CM. 60 CM. 65 CM. 35 CM. 60 cm 40 cm. 65 CM. 85 CM. 60 CM. 54 CM. 85 CM. 15" 35 CM. 47 CM. 47 cm 65 cm. 41 CM. 80 CM. 80 cm. 85 cm ANCHO TIPO FONDO ALTO 2 1 1 1 1 1 1 1 MUEBLES DE COCINA GABINETE DE MADERA DE PINO FORRADO CON TRIPLAY DE CAOBILLA DE 4MM DE ESPESOR, APLICAR BARNIZ MATE TRANSPARENTE GABINETE DE MADERA DE PINO FORRADO CON TRIPLAY DE CAOBILLA DE 4MM DE ESPESOR, APLICAR BARNIZ MATE TRANSPARENTE GABINETE DE MADERA DE PINO FORRADO CON TRIPLAY DE CAOBILLA DE 4MM DE ESPESOR, APLICAR BARNIZ MATE TRANSPARENTE GABINETE DE MADERA DE PINO FORRADO CON TRIPLAY DE CAOBILLA DE 4MM DE ESPESOR, APLICAR BARNIZ MATE TRANSPARENTE GABINETE DE MADERA DE PINO FORRADO CON TRIPLAY DE CAOBILLA DE 4MM DE ESPESOR, APLICAR BARNIZ MATE TRANSPARENTE GABINETE DE MADERA DE PINO FORRADO CON TRIPLAY DE CAOBILLA DE 4MM DE ESPESOR, APLICAR BARNIZ MATE TRANSPARENTE Acabado Inicial 1.-Aplanado de mortero-arena en proporcion 1:3 con regla a plomo, nivel, y afinado con esponja con un espesor maximo de 2.5 cm 2.- Aplanado de mortero-arena-cemento en proporcion 1:3:12 con regla a plomo, nivel, y afinado con esponja con un espesor maximo de 2.5 cm 3.-Aplanado fino de yeso a plomo y nivel afinado con acabado pulido de 2cm 4.- Muro divisorio, tlabarroca Acabado Final 1.- Azulejo marca Interceramic, modelo Andalucia de 31 x 61 cm, color Cantabria, pegado con pegazulejo marca Crest Color Blanco, y junteado con boquilla de 3mm. 2.- Azulejo marca Interceramic, modelo Asia de 20 x 30 cm, color Indonesia, pegado con pegazulejo marca Crest Color Blanco, y junteado con boquilla de 3mm. 3- Azulejo marca Interceramic, modelo Duomo de 31 x 61 cm, color Veneto, pegado con pegazulejo marca Crest Color Blanco, y junteado con boquilla de 3mm. 4.- Pintura marca COMEX vinilica interior/exterior reflex al 50% color gris champurrado aplicado a dos manos. 5.- Pintura marca COMEX vinilica color azul grisaceo aplicado a dos manos. 6.-Pintura marca COMEX vinilica color gris champurrado 7.-Pintura marca COMEX vinilic color crema aplicado a dos manos. 8.-Pintura marca COMEX vinilicacolor siena calido aplicado a dos manos. 9.-Pintura marca COMEX vinilica color verde Berilo aplicado a dos manos. 10.- Pintura a la cal exterior color coral aplicado a dos manos PISOS Base 1.- Firme de concreto reforzado F1c= 150 kg/cm2 con espesor de 10cm. 2.- Jardin 1.-Firme de concreto simple con un espesor de 10 cm. F'C-150kg/cm regla y nivel. Terminado escobillado fino. 2.- Cemento Pulido 3.- Acabado para jardin Acabado Inicial \A1;Acabado Final \A1; \A1;1.- Piso Interceramic granito ETT 2 / STS 2, color beige de 33 x 33 cm. \A1;asentado con mortero-aren, proporcion 1:5, emboquillado color blanco \A1;2.-Piso INTERCERAMIC aquarelle Naples Ivory, de 30x45 cm, asentado \A1;pegazulejo y junteado con cemento blanco \A1;3.-Piso INTERCERAMIC antiderrapante, Nuomo Abruzzi de 40x40 cm, \A1;asentado con pegazulejo y junteado con cemento blanco. \A1;4.-Piso INTERCERAMIC Marmoleado Satin, Troya de 30 x 30 cm., \A1;asentado con pegazulejo y junteado con cemento blanco. \A1;5.- Piso INTERCERAMIC Marmoleado Toscana Beige de 40 x 40 cm., \A1;asentado con pegazulejo y junteado con cemento blanco. \A1;6.- Piso INTERCERAMIC Universe 50 x 50 cm., asentado con pegazulejo y \A1;junteado con cemento blanco. \A1;7.- Empedrado de piedra bola, junteado con cemento-cal-arena, en prop: \A1;1.3:12. \A1;8.- Pasto en Rollo. \A1;10.- Duela de madera de pino de 4" x \A1;\H0.70000x;\S3/4;\A1;", sobre un bastido de madera de pino \A1;de 1" x 2" @ .80 m en ambos sentidos. 1.- Losa maciza de concreto armado con varilla de 3/8 a 20 cm en ambos Sentidos y ballonetado del claro con FY 4200kg/cm2 un F'C a 250kg/cm2. 2.- Plafon liso de tablarroca. PLAFON Acabado Inicial 1 - Aplanado con pasta acabado liso. 2 - aplanado con mortero cemento - arena en prop. 1:4 de 2.5cm de espesor y acabado fino con esponja. Base Acabado Final 1 - aplicacion de pintura vinilica lavable a dos manos de color blanco ostio. 21 - aplicacion de pintura vinilica lavable a dos manos de color luna. A.I. A.F. A.B. 8 2 1 8 4 3 5 2 1 5 4 3 8 2 1 8 4 3 8 2 1 8 4 3 8 4 3 8 4 3 1 2 1 1 2 1 1 2 1 1 2 1 1 2 1 1 2 1 1 2 1 5 2 10 1 2 10 1 1 10 1 1 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 1 3 1 1 1 1 1 3 1 1 2 1 1 1 1 1 1 4 1 1 10 1 3 7 y 8 1 A.I. A.F. A.B. 2 5 1 9 2 1 1 4 1 1 10 1 1 10 1 2 5 1 2 5 1 2 5 1 2 5 1 1 2 1 1 2 1 1 2 1 1 2 1 3 7 y 8 1 6 2 1 7 2 1 10 2 1 3 1 5 5 5 6 5 5 5 A 1 5 F 4 9 S B \A1;5.02 5 5 5 DEPARTAMENTO 3 Y 4 PLANO DE ESCALERA \W2.05657; PROYECTO CONJUNTO DE DEPARTAMENTOS \W2.05657; EN LA CD. DE MEXICO \W6.23304; TALLER DE CONSTRUCCION II P-6 \W5.91229; Fecha: 12 de Noviembre del 2011. \W6.91189; Escala: \W5.56213; \W5.56213; VARIAS \W6.48462; Acotaciones: \W9.84574; Metros \W2.31189; Clave de \W2.31189; Plano: NORTE CROQUIS DE LOCALIZACION 5 5 6 5 4 S B 5 5 A B C NPT -3.60 NPT 0.00 NPT 3.60 5 5 5 5 5 5 5 .18 5 5 5 5 5 5 1.00 NPT 1.80 NPT 5.40 NPT + 9.00 DETALLE DE PASO DETALLE BARANDA AZULEJO INTERCERAMIC .20x.30 .05 .10 .10 5 5 5 5 .18 .18 5 .275 5 DETALLE DE PASO PLANTA CORTE CONTRAZOCALO TIPO GRANITO TUBO MET. d2" TUBO MET. d1 1/4" \A1;TUBO MET. d1 1/4" CONTRAZOCALO TIPO GRANITO TUBO MET. d1 1/4" \A1;TUBO MET. d1 1/4" TUBO MET. d2" MURO PINTADO \A1;AZULEJO INTERCERAMIC .20x.30 \A1;\C3;LOSETA .20x.30 \A1;\C3;T 2"x3" \A1;\C3;TUBO d2" \A1;\C3;TUBO d 3/4" \A1;\C3;TUBO MET / 1 1/4"x1 1/4" \A1;\C3;TUBO MET. d 1" 1/8" .18 C 8 x 11.5 L1 1/2 x1 1/ 2 x 3/16 SOLDADAS \A1;TUBO MET. d1 1/4" \A1;PLANCHA ESTRIADA e=1/4" TUBO d2" TUBO d1 1/4" DESCANSO DESCANSO DESCANSO DESCANSO DETALLE BARANDA ELEVACION CORTE DETALLES - ESCALERA 1 NPT -1.80 5 5 NPT 7.20 DESCANSO MURO PINTADO MURO PINTADO MURO PINTADO 5 5 5 5 1.00 5 TUBO MET. d1 1/4" \A1;TUBO MET. d1 1/4" 5 NPT + 10.800 DESCANSO FASE 1 : VIGA DE ACERO SOLDADA DE NUEVO AL PILAR AMORTIGUADOR TIPO VE-1135 PILAR DE ACERO EXISTENTE APOYADO EN EL FORJADO INFERIOR VIGA DE ACERO EXISTENTE SOLDADA AL PILAR 1 DETALLE DE APOYO DE MESETA EN LA VIGA LOS AMORTIGUADORES VE-1135 EN LA ZONA INDICADA. SE APUNTALARAN LAS VIGAS ZANCAS Y SE CORTARA LA DE APOYO DE LAS MISMAS. LA VIGA DE APOYO DE SOLDARA DE NUEVO TENIENDO EN CUENTA LA COLOCACION DE E .18 .30 PERALTE HUELLA .18 PLANTA ESCALERA ALZADO DE ESCALERA Ancho de la escalera = 3.86 [m] Huella = 30 [cm] Contra huella = 18 [cm] Nº de Peldaños = 9 Por tramo, 19 en total, un descanso Pendiente = 66.14 % a = 33,4º Long. Descanso = 1,57 [m] Según las características de la escalera esta es : Escalera Usada : Principal o llamada también de corriente. Tipo : Dos tramos con descanso. \fGeorgia|b0|i0|c0|p18;\H1.00003x;Los agregados a utilizarse estarán limpios de materia orgánica para su uso del cual de la grava se determinara el tamaño del máximo agregado a utilizarse en la mezcla del amasado del concreto, la arena será verificada si no tiene demasiado finos en contenido, el agua a utilizare debe verificarse para su trabajo en el laboratorio, la madera que se utilizara en la cimbra se utilizara como material en su construcción . Serán de diferentes tipos los diámetros del acero estructural empleando en la obra que se realiza la forma de cortar y doblado del acero, para unir será con alambre de amarre en el armado. Y el encajonado o encofrado de la obra se deberá realizar con mucho cuidado, para lograr la escalera planificada. Será medido de acuerdo a los planos de construcción el cubicado se determinara tomando el espesor correspondiente a la sección transversal del encuentro de la huella y contra huella, la longitud será igual a la longitud en plano inclinado de la escalera y el ancho el consignado en los planos de construcción y el área que ocupa en la zona de la escalera de construcción y cuanto espacio ocupara. Las construcciones descansan sobre el suelo a través de los elementos estructurales denominados subestructura, fundaciones o cimientos, que transmiten al terreno los esfuerzos desarrollados por las cargas propias de la obra y las sobre cargas que esta debe soportar 5 5 5 ESCALERA DE CONCRETO. VIGA DE APOYO ACERO DE REFUERZO COMO SE NECESITA VARILLAS HORIZONTALES PENETRAN DENTRO DEL MURO AL LADO ESPESOR PRELIMINAR DE LOSA=26cm. 60° 1 1/2"MAXIMO 1/2"RADIO VARILLA#3 1/2"RADIO MAXIMO 3/4"RADIO TIPICO NARIZ CON ACABADO ABRASIVO LAS ESCALERAS DE CONCRETO REQUIEREN ESCALONES Y NARICES QUE EVITEN RESBALAR POSTE SOPORTE DEL PASAMANOS BALAUSTRADA POSTE o COLADO LOS SOPORTES DE LOS BARANDALES PODRAN SER ANCLADOS EN LA CORONILLA DE LA LOSA DE LA ESCALERA O MURO BAJO O EN EL BORDE DE LA LOSA SOPORTE ANCLADO CON TORNILLOS AL CONCRETO EL CLARO ES IGUAL A LA DISTANCIA HORIZONTAL ENTRE LOS SOPORTES DE LOSA ESPESOR DE LOSA ESTIMADO PRELIMINAR=26cm. 1 1/2" MINIMO @ MURO DE CONCRETO 4" MINIMO @ MUROS DE TABIQUE PRIMERO.- COMO UNA RAMPA O LOSA INCLINADA Y DESPUES FORJARSELE LOS ESCALONES O BIEN INCLUYENDO EL ENCOFRADO O CIMBRA DE LOS ESCALONES, PARA VACIAR EL CONCRETO MONOLITICAMENTE. EL DISENO ESTRUCTURAL DEL ARMADO, DEPENDE DE LAS CONDICIONES DE CARGA, CLARO A LIBRAR Y FORMAS DE ANCLAJE. EXISTEN ACTUALMENTE ESCALERAS PREFABRICADAS DE CONCRETO QUE PERMITEN AGILIZAR LOS PROCESOS CONSTRUCTIVOS. LOS ESCALONES SERAN CON NARIZ; LAS VARIANTES DEL PERFIL DE LOS ESCALONES CON NARIZ, DEPENDEN DEL TAMAÑO DE LA DE LA HUELLA, EN ESTE CASO AZULEJOS DE 20 X 30 cm Y LOS BARANDALES Y PASAMANOS DEBERAN ESTAR MUY BIEN AN- CLADOS AL CONCRETO, POR MEDIO DE UNA CAMISA DE TUBO HEMBRA EMBEBIDA EN EL PRETIL DE CONCRETO PROPIO DE LA ESCALERA O BIEN (EN CASO DE NO EXISTIR PRETIL) DEJANDO AHOGADAS ANCLAS EN LA LOSA DE CONCRETO, PARA LLEGAR A SOLDAR BARANDAL Y PASAMANOS. SE RECOMIENDA FIJAR ESTOS ELEMENTOS @ DOS ESCALONES DE ESPACIAMIENTO MAXIMO. 5 5 5 5 5 RECINTO NEGRO JUNTEADO A HUESO MORTERO DE CEMENTO-ARENA PROPORCION 1:5 PERALTE DE CEMENTO PULIDO ACABADO APARENTE O CON COLOR INTEGRAL HUELLA CON TEXTURA ANTIDERRAPANTE NARIZ CON CHAFLAN A 45° FIRME DE CONCRETO ARMADO F'c= 150 Kg/cm2 VACIADO SOBRE TERRENO MEJORADO CON (TEPETATE O SIMILAR) Y COMPACTADO AL 95% PROCTOR 5 5 5 5 5 HUELLA CON TEXTURA ANTIDERRAPANTE LISA O TERSA PERALTE CON TEXTURA COMPACTADO AL 95% PROCTOR (TEPETATE O SIMILAR) Y TERRENO MEJORADO CON ARMADO ESCALON DE CONCRETO ENTRECALLE A MODO DE CONTRAHUELLA O ZOCLO 5 ESCALON DE CONCRETO ARMADO ESCALON DE RECINTO NEGRO correspondientes) (ver planos estructurales (ver planos estructurales correspondientes) NOTAS DE ESPECIFICACIONES ESCALERAS. 1.- DEFINICION: LA ESCALERA ES UN ELEMENTO DE UNION, TRANSITABLE ENTRE DOS DISTINTAS PLANTAS O NIVELES. LAS ESCALERAS SE DENOMINAN GENERALMENTE, SEGUN SU SITUACION, SU IMPORTANCIA O SU FORMA. 2.- PENDIENTE DE LAS ESCALERAS: EL QUE UNA ESCALERA SEA COMODA Y SEGURA DEPENDE DE SU PENDIENTE O RELACION DE DIMENSIONES DE LOS PELDANOS, ES DECIR, DE LA RELACION ENTRE EL PERALTE O CONTRA HUELLA Y LA HUELLA DE LOS MISMOS. SIRVE DE BASE, A LA DETERMINACION DE TALES RELACIO- NES LA LONGITUD MEDIA DEL PASO DE UN HOMBRE ADUL- TO, QUE EN TERRENO PLANO Y CAMINANDO LENTAMENTE, ES DE 60 A 65cm. CALCULOS DEL TAMANO MEDIO DEL PASO DE LOS NINOS Y DE LOS ADULTOS DE GRAN ESTATURA Y CORPULENCIA. REDUCCION ES DEL DOBLE DE EL DESNIVEL A VENCER. PASE DE UNOS 15°, ES TODAVIA RELATIVAMENTE COMODA LA LONGITUD DEL PASO SE ACOMODA INDIVIDUALMENTE A LA INCLINACION, Y LAS PENDIENTES MAS FUERTES RE- QUIEREN LA FORMACION DE ESCALONES, A FIN QUE SOBRE TODO AL BAJAR, EL PIE PUEDA SER APOYADO CON LA IN- DISPENSABLE SEGURIDAD. CUANDO EL TERRENO SUBE, EL PASO SE ACORTA Y LA POR LO REGULAR SE HACE CASO OMISO, EN ESOS EN TANTO QUE UNA SUBIDA O UNA RAMPA, MIENTRAS NO DE SUBIR. ESCALERAS DE CONCRETO 3. LOSA DE CONCRETO ARMADO DETALLE No. 3.6.1. .30 .05 .13 .05 .20 .05 HUELLA DE AZULEJO 2x20x30 cms. TABIQUE ROJO COMUN DE 6x10x20 cms. CON JUNTAS DE 1 cm. DE ANCHO Y 3 mm. DE PROFUNDIDAD MORTERO DE CEMENTO ARENA PROPORCION 1:5 PEDACERIA DE TABIQUE ROJO COMUN JUNTEADO CON MORTERO DE CEMENTO ARENA PROPORCION 1:5 TERRENO COMPACTADO AL 95% PROTOR CON TEPETATE O SIMILAR MINIMO 20cms. DE ESPESOR TERRENO NATURAL APLANADO DE MORTERO DE CEMENTO ARENA EN PROPORCION 1:5 ACABADO TEXTURIZADO NATURAL .13 .05 NOTAS DE ESPECIFICACIONES DEBIDO A LAS PROPORCIONES DEL CUERPO HUMANO, LAS ESCALERAS DEBERAN GUARDAR UNA RELACION ENTRE HUE- LLAS Y PERALTES QUE SE AJUSTEN A LA SIGUIENTE FOR- INDEPENDIENTEMENTE DEL ACABADO, TODA ESCALERA RESPETARA ESTA RELACION ENTRE HUELLAS Y PERALTES ASEGURANDO CON ESTO EL CORRECTO FUNCIONAMIENTO, HACIENDO DESCANSADO SU RECORRIDO Y EVITANDO TAMBIEN PARA FIJACION DE BARANDALES Y PASAMANOS,VER DETA- LLES CORRESPONDIENTES. TROPIEZOS PELIGROSOS. 2P + H = ±66 Y "H" LAS HUELLAS SIENDO "P" LOS PERALTES MULA: ALZADO Se pueden disponer arbustos perennes o semi-perennes, alineados regularmente de forma que, al ser convenientemente podados den la sensación en su conjunto de una unidad delimitada completamente, se plantarán aislados pues de esta forma realzan su belleza y se desarrollan en mejores condiciones. La distancia de plantacion sera de minimo 1 mt., dependiendo de la altura y el follaje que desarrollará, excavando un hoyo proporcional al tamaño del cepellón y con la tierra que se extraiga mezclarla con abono, apretando bien la tierra con las raíces para que no queden bolsas de aíre. Es preciso realizar una poda ligera manteniendo el porte natural del arbusto y no forzando su forma. Césped natural de alta calidad cultivado durante un año hasta su completa madurez, colocado en rollos que va a permitir disfrutar de forma inmediata de un césped maduro, denso, sano y hermoso. \fTimes New Roman|b0|i0|c0|p16;Tamaño: 8.80 m. x 1,00 m. Superficie: 18,25 m2. Peso: entre 400-575 kg. rollo. Colocación: con maquinaria especializada de alto rendimiento. Consultar Pensado para grandes superficies de jardinería periurbana, campos de deporte, piscinas y campos de golf Espesor normal: 1-1,5 cm de espesor Espesor grueso: 2,5 cm de espesor PLANO DE JARDINERIA \W2.05657; PROYECTO CONJUNTO DE DEPARTAMENTOS \W2.05657; EN LA CD. DE MEXICO NORTE CROQUIS DE LOCALIZACION \W8.21780; ESPECIFICACIONES \W6.23304; TALLER DE CONSTRUCCION II P-8 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 BAÑO RECAMARA Planta Baja SALA BAÑO LAVANDERIA COCINA COMEDOR ELEVADOR 5 5 5 5 5 RECAMARA PATIO DE SERVICIO VESTIBULO 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 BAÑO RECAMARA Planta Baja SALA BAÑO LAVANDERIA COCINA COMEDOR ELEVADOR 5 5 5 5 5 RECAMARA PATIO DE SERVICIO VESTIBULO 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 BAÑO RECAMARA Planta Baja SALA BAÑO LAVANDERIA COCINA COMEDOR ELEVADOR 5 5 5 5 5 RECAMARA PATIO DE SERVICIO VESTIBULO LAVANDERIA COCINA COMEDOR PATIO DE SERVICIO TERRAZA TERRAZA 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 5 5 5 5 5 5 5 5 p5 p6 CLAVE No. p2 p3 p1 p4 Tipo de fabricacion Fanal modelo 1097, codigo 873600-n, acabado laton brillante. Chapa marca laton brillante. 3.5 cm 2.20 .95 3.5 cm 2.20 .95m 2.60m 1.00 1.00 2.10 2.10m Altura Ancho Medidas Espesor 3.5 cm 3.5 cm 4.00 3.5 cm Porton de herreria, 2 hojas, exterior, empotrado en 1.50 1.00 3.5 cm 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 RAMPA PENDIENTE DEL 15% RAMPA PENDIENTE DEL 15% 5 SALA BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA COMEDOR RECAMARA Planta Baja SALA BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA COMEDOR 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 RAMPA PENDIENTE DEL 15% RAMPA PENDIENTE DEL 15% Sotano Sotano ELEVADOR PLANO DE CARPINTERIA, HERRERIA. \W2.05657; PROYECTO CONJUNTO DE DEPARTAMENTOS \W2.05657; EN LA CD. DE MEXICO NORTE CROQUIS DE LOCALIZACION \W6.23304; TALLER DE CONSTRUCCION II P-7 \W5.91229; Fecha: 26 de Noviembre del 2011. \W6.91189; Escala: \W1.21744; VARIAS \W6.48462; Acotaciones: \W9.84574; Metros \W2.31189; Clave de \W2.31189; Plano: 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 Azotea ELEVADOR ESPECIFICACIONES 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 RAMPA PENDIENTE DEL 15% 5 SALA BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA COMEDOR RECAMARA Planta Baja SALA BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA COMEDOR ELEVADOR 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 SALA BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA COMEDOR RECAMARA Planta Baja SALA BAÑO LAVANDERIA Y PATIO DE SERVICIO COCINA COMEDOR ELEVADOR JARDIN JARDIN el muro con varillas solidas como abrazaderas, elaborada con PTR de 1 1/2", con varilla cuadrada P-4 P-4 P-4 CLOSET DE MADERA DE PINO ESTUFADO DE 1ra, CON ENTREPAÑOS DE 30X40X1.5cm. CAJONES CON CORREDORAS METALICAS DE CIERRE AUTOMATICO DE 30x60x1.5cm CAJONERA CON PUERTA DE SEGURIDAD DE 30x60cm TUBO OVAL DE ACERO DE 1.50m Y 3cm DE DIAMETRO PORTATUBO CARGADOR DE ACERO RIEL PARA PUERTA DE 5cm DE ESPERSOR DE ACABADO EN LATON PUERTAS CORREDIZAS DE MADERA DE PINO DE 6mm DE ESPESOR X 2.50 ALTO X IZQUIERDA 2 CL-1 0.80 2.80 DERECHA ANCHO LARGO ESPECIFICACIONES IZQUIERDA ABATIMIENTO DIMENSIONES CLOSET No. CLOSET 2.35 0.80 CL-2 1 X 2.50 X CLOSET HECHO DE MADERA DE PINO ESTUFADO, CON ENTREPAÑOS DE 30X40X1.5cm. CAJONES CON CORREDORAS METALICAS DE CIERRE AUTOMATICO DE 30x60x1.5cm CAJONERA CON PUERTA DE SEGURIDAD DE 30x60cm TUBO OVAL DE ACERO DE 1.50m Y 3cm DE DIAMETRO PORTATUBO CARGADOR DE ACERO RIEL PARA PUERTA DE 5cm DE ESPERSOR DE ACABADO EN LATON PUERTAS CORREDIZAS DE MADERA DE PINO DE 6mm DE ESPESOR X 2.50 X 1 CL-3 0.80 1.40 CLOSET HECHO DE MADERA DE PINO ESTUFADO, CON ENTREPAÑOS DE 30X40X1.5cm. CAJONES CON CORREDORAS METALICAS DE CIERRE AUTOMATICO DE 30x60x1.5cm Puerta reja forjada en herreria, materiales solera de 1 1/2" x 14, para el marco, hojas y divisiones,varillas de 1/2" figura de solera de 1/2" x 1/4" y nudos P-6 P-6 P-6 CL-2 CL-2 CL-3 CL-3 CL-1 CL-1 \A1;MARCOS DE MADERA: \A1; \A1; \A1;Serán fabricados con la madera, dimensiones, acabados y detalles \A1;especificada en los planos, conforme a muestras aprobadas por el \A1;Cliente. Las maderas serán de primera calidad, estufadas, \A1;inmunizadas y cepilladas, libres de grietas, torceduras, nudos, \A1;hongos, insectos, corazones, despeines en el sentido de la fibra, \A1;fisuras u otros defectos que afecten su aspecto estético. \A1;Los marcos se anclarán a los muros de mampostería o elementos \A1;de concreto por medio de tornillos de acero de 3\U+2033 y cabeza \A1;avellanada, con taquetes empotrados en los muros, cada 80 cm. (3 \A1;por cada costado vertical del muro). \A1;Cuando se anclen a elementos de madera únicamente, se suprime \A1;el taquete. \A1;Los marcos se colocarán después de terminados los revoques, \A1;tapaporos y pulimento de los pisos, mediante tornillos de 3\U+2033 con \A1;sus cabezas incrustadas y ocultas, con “damas” o tarugos de \A1;madera. Estarán provistos de tres (3) bisagras Una vez colocados, \A1;se protegerán hasta la entrega de la obra. \A1; Los marcos serán colocados después de terminar los aplanados, fijándolos a los taquetes con tornillos de 3\U+2033, cuidando que sus cabezas queden incrustadas y ocultas para ser taponadas antes de la pintura, y además, observando que la madera quede con un pequeño voladizo a lado y lado del revoque acabado o de acuerdo con lo que señalen los planos. \A1; \A1;Herrería: Sera fabricda con PTR de 1", con redondo de \A1;\H0.70000x;\S1/2;\A1;" y solera \A1;de 1\A1;\fGeorgia|b0|i0|c0|p18;\H0.70001x;\S1/2;\A1;"x \A1;\fGeorgia|b0|i0|c0|p18;\H0.70003x;\S1/4;\A1;", protecciones lineales de \A1;\fGeorgia|b0|i0|c0|p18;\H0.70004x;\S3/8;\A1;", con herreria adornos \A1;(detalle de p-4 y p-6), Todas las piezas de beran estar protegidas \A1;por una mano de pintura anticorrosiva llamado primer \A1; \A1;La herreria tubular se fijara a los muros con mortero \A1;cemento-arena prop. 1:5, este puede cambiar dependiendo del \A1;peso que tenga para que la puerta quede bien fija. \A1; \A1;La herreria se colocara antes de seguir con los aplanados por \A1;cualquier cambio o modificacion en la estructura u obra. \A1; Las mesas, poyos de cocina, lavaderos, lavaplatos, mostradores, bancas, y similares, mostrados en los planos, se construirán sobre apoyos de mampostería de ladrillo o concreto, según se indique, con losas de concreto reforzado de 210 Kg/cm2 de resistencia, con los refuerzos señalados, provistos de las incrustaciones, pozuelos, lavaderos y demás accesorios mostrados, según los planos, y acabándolos con los enchapados especificados particularmente para cada caso. Todos los muebles de madera como closets, roperos, alacenas, estanterías, cajones, cocinetas y en general los trabajos de ebanistería que se encuentren incluidos en los planos, se construirán en maderas de primera calidad, a juicio del cliente, acabados perfectos y siguiendo estrictamente las dimensiones, detalles y accesorios anotados en los proyectos. P-5 P-5 P-5 P-5 P-5 P-5 P-1 P-1 P-1 P-1 P-1 P-1 P-5 P-1 P-2 P-2 P-3 P-2 P-3 P-2 P-3 P-2 P-4 CLOSET TERMINADAS CON SELLADOR Y ACABADO CON VARNIS 2 GLAIROL EN 2 DE LOS COMPARTIMENTOS 4 BISAGRAS EN LAS PUERTAS GRANDES Y 2 EN LAS PUERTAS DE PINO DE 11/4" tipo persiana. DE COLOR CAOBA LAS PEQUEÑAS TABLAS DE MADERA DE PINO DE 1ra DE 1´´ TERMINADO CON SELLADOR Y ACABADO EN EL INTERIOR MOLDURAS DE MADERA EN LAS PUERTAS JALADERAS DE METAL EN LOS CAJONES Y EN LAS PUERTAS CON BARNIZ DE COLOR NATURAL ESPECIFICACIONES CLOSET UNA DE ELLAS Visagra. Muro de Guias de plastico. NPT tabique Acabado en muro. Marco de 1 cajon. de Tambor Puerta Bastidor Triplay de 3mm Vatiente. Bastidor Triplay de 3mm de Tambor Puerta DETALLES DE COLOCACION DE PUERTAS DE MADERA DETALLE DE BISAGRA DE CHAPA FORTE PL 3/32" 1" 1/2" 1/2" (PLATINA HECHA POR EL FABRICANTE 3.1/8" 1.1/8" DE CERRADURAS FORTE) TES DE 3.1/2"x1/4" Y TARUGOS DE MADERA DE - ANCLAJES : TODOS LOS MARCOS DE TODOS LOS VANOS, FIJADOS HACIA PLACAS, COLUMNETAS Y MUROS A TRAVEZ DE TORNILLOS AUTOROSCAN- LAS PERFORACIONES EN LOS MARCOS SE TAPARAN DETALLE 1: 1.1/2"x1/2". CON TACOS REDONDOS DE MADERA. R=5/8" 4 AGUJEROS 1.3/4" 3/8" 3/4" 5/8" 1.3/8" 3.1/8" 3/8" 5/8" DETALLE DE SEGURO DE d3/16" SUELTAS, DEBEN ENTRAR A PRESION LAS BISAGRAS NO DEBEN ESTAR REBAJE EN MARCO DE PUERTA IGUAL A LONG.DE BISAGRA BISAGRA DE Ac ALUMINIZADO PESADO \A1;4" PUERTAS 2 \S1#2;" VENTANAS \A1;4" PUERTAS 2 \S1#2;" VENTANAS LAS BISAGRAS EN PUERTAS SERAN CAPUCHINAS ALUMINIZADAS LAS BISAGRAS EN VENTANAAS SERAN FIJAS ALUMINIZADAS para puerta de interiores fija visagra de 3x3, perno suelto, a la puerta con tornillo de metal de 1" para madera 1.5 V-1 V-1 V-1 V-1 V-1 V-1 BARRERA ANTIVAPOR L.C.V. SARDINEL ARMADO CONTRA-MARCO CONTRA-MARCO ALFÉIZAR DE PIEDRA ARTIFICIAL GOTERÓN VIERTEAGUAS SEPARADOR/SELLADO CONDUCTO EVACUACIÓN VIDRIO CON CÁMARA LAMA RODAPIÉ MARCO JUNQUILLO INGLETE TAPAJUNTAS BISAGRAS CAJA DE PERSIANA CON AISLAMIENTO SOGA TABLA Puerta de tablero, de pino de 1ra. 3mm., bisagra closet en cuadrado de 1/2". codigo mh562d3 acabado laton brillante. fanal cilindrica codigo mh52b3, acabado P-4 Puerta de tambor, triplay de caobilla 3mm., bisagra en laton solido marca fanal modelo 991, codigo 837000-c, acabado laton satinado c4, Chapa de perilla tubular, modelo 620, codigo 620l, acabado laton brillante. de 1/2" y solera de 1 1/2" x 1/4. 2.13 V-2 0.50 0.70 Todas las ventanas interiores llevaran VIDRIO TEMPLADO DE 4MM. V-3 0.80 1.00 V-1 V-2 DETALLE DE COLOCACION .01 TACO DE MADERA e=1/2" FLAT 3.1/2"x1/4" TARUGO DE MADERA DE 1.1/2"x1/2" TORNILLO AUTOROSCANTE DE VENTANA Fanal modelo 1097, codigo 873600-n, acabado laton brillante. Chapa de Seguridad. Puerta de tablero, de pino de 1ra. 3mm., bisagra Fanal modelo 1097, codigo 873600-n, acabado laton brillante. Chapa de Seguridad. Puerta de tablero, de pino de 1ra. 3mm., bisagra DETALLE DE V-1 V-2 V-2 V-2 V-2 V-2 5 5 5 5 5 5 5 RELLENO ACABADO FINAL RELLENO PREPARADO CON A PARTIR DEL TRONCO 3" DE CUBIERTA DE PASTO MANTENER UN AREA DE 12" SIN PASTO NOTA: TODAS LAS BASES DE LAS PLANTAS RECIBIRAN UNA CAPA DE 2" DE TIERRA LAMA COLOCACION DE ARBUSTOS BASE GRANULAR: AFIRMADO CAMA DE ARENA ADOQUINES DE 0.20X0.1X0.06 0.060 0.050 0.09 DETALLE DE PAVIMENTO .10 ACERA PEATONAL CONCRETO F-c = 175 Kg/cm2 PENDIENTE = 1 % RAMPA PARA ESTACIONAMIENTO PENDIENTE = 15 % TERRENO NIVELADO Y COMPACTADO AL 95% DE LA DENSIDAD MAXIMA PROCTOR MODIFICADO 5 .10 .05 5 .05 .10 .10 5 5 5 .10 .05 5 NIVEL DE CEPDED f`c = 140 Kg/ Cm2 L = VER PLANO L = VER PLANO P 1% 5 ASENTADO DE PIEDRA C.A. 1:8 + 70% PM (SEGUN CARACTERISTICAS DE PLANTA) TIERRA COMPACTADA AFIRMADO NIVELADO Y APISONADO f`c = 140 Kg/ Cm2 TIERRA COMPACTADA \LCORTE DE MODULO TIPICO DE VEREDA- JARDINERA PISO ASENTADO DE PIEDRA N.D + 1.50 S B BOMBA 1HP LOSA DE CONCRETO ARMADO var. DE 3/8 @ 30cm. pend.=2% APLANADO CHAFLAN 7x14x28 MURO DE LADRILLO 1.30 0.20 4 var. DE 3/8 EST. no.2 @ 30cm. PICHANCHA TUBERIA DE SUCCION 0.10 1.30 NIVEL LIBRE DEL AGUA TAPA FLOTADOR var. DE 3/8 @ 30cm. LOSA DE CONCRETO ARMADO 0.12 0.20 REGISTRO HOMBRE 0.10 TUERCA DE UNION CODO DE 90° SALIDA HACIA ABAJO CONEXION TEE TUBERIA DE AGUA FRIA VALVULA CHECK VALVULA DE COMPUERTA TUBERIA DE SUCCION SECCION DE CISTERNA CODO DE 90° LA SUPERFICIE UTIL SERA DE 1.5 DE LA ALTURA SE UTILIZARA IMPERMEABILIZANTE INTEGRAL EN LOS APLANADOS. EL APLANADO SERA DE CEMENTO ARENA 1:3 CON APLANADO FINO. EL CONCRETO A UTILIZAR SERA DE f'c= 200 kg/cm2. VALVULA DE COMPUERTA DETALLE DE CARCAMO var. DE 3/8 @ 30cm. LOSA DE CONCRETO ARMADO 0.12 0.10 0.10 4 var. DE 3/8 EST. no.2 @ 30cm. 0.50 0.25 PICHANCHA 1" TUBERIA DE SUCCION NIPLE GALVANIZAD0 13 mm POR 0.325 m. MEDIDOR CODO 90°X13mm COMBINADO DE BRONCE PARA FIERRO GALVANIZADO Y TUBO DE POLIETILENO DE ALTA DENSIDAD CON ALMA DE ALUMINIO VÁLVULA DE ESFERA DE BRONCE EN 13 mm DOMICILIARIA DE PVC FOFO ABRAZADERA P. TOMA LLAVE DE INSERCIÓN TUBERIA DE 13 MM CON ALMA DE ALUMINIO DE POLIETILENO DE ALTA DENSIDAD DE BRONCE PARA TUBERIA DE POLIETILENO DE ALTA DENSIDAD CON ALMA DE ALUMINIO EN 13 mm 90°x13 mm NIPLE F.G. C. CORRIDA CON CANDADO CODO F. GALVANIZAD0 VÁLVULA DE BOLA 13 mm CODO F. GALVANIZAD0 90°x13 mm DE 10 cm x 13 mm NIPLE GALVANIZAD0 LLAVE NARIZ POR 0.65 m. NIPLE GALVANIZAD0 13 mm " T " GALVANIZADA 13 mm \A1;5 \A1;6 \A1;6 \A1;3 \A1;3 \A1;4 \A1;8 \A1;5 \A1;7 \A1;2 \A1;1.- Conector de \S1/2; " con cuerda interior, soldable. 2.- Tubo de \S1/2; ". 3.- Conector de 3/4" soldable a tubo de \S1/2; ". 4.- Filtro. 5.- Llave de globo o compuerta de \S1/2; ", soldable. 6.- Codo de \S1/2; " X 90°, soldable. 7.- Coneccion de 1 \S1/2; " intercambiable. 8.- Jarro de aire. ROTOPLAS 750L DET. DE PENDIENTE CON REGISTROS PENDIENTE AL 2% R MATERIALES: 5.-CUERDA CORRIDA DE 3/4"X2" 4.-REDUCCION DE Fo.Ga. DE 1 1/2" A 3/4" 3.-SALIDA PARA LIMPIEZA 2.-JARRO DE AIRE 1.-TINACO ROTOPLAS DE 600 Lts. 15 BASE DE TINACO SALIDA 11 3 1 14 2 13 12 11 LOSA DE ENTREPISO LINEA DE LLENADO 15.-FLOTADOR 14.-LLAVE DE FLOTADOR DE 1/2" 13.-CONECTOR CUERDA INTERIOR DE COBRE A Fo.Ga. DE 1/2" 12.-TUBO DE COBRE TIPO "M" DE 1/2" 11.-CODO DE COBRE TIPO "M" DE 1/2"X90° 10.-CODO DE COBRE TIPO "M" DE 3/4"X90° 9.-TUBO DE COBRE TIPO "M" DE 3/4" 8.-CONECTOR CUERDA EXTERIOR DE COBRE A Fo.Ga. DE 3/44" 7.-LLAVE COMPUERTA DE 3/4" 6.-TUERCA UNION DE 3/4" 5 PRETIL 7 6 5 6 9 5 5 9 10 12 12 11 Detalle de Tinaco \W2.05657; PROYECTO CONJUNTO DE DEPARTAMENTOS \W2.05657; EN LA CD. DE MEXICO \W6.23304; TALLER DE CONSTRUCCION II P-2 \W5.91229; Fecha: 26 de Noviembre del 2011. \W6.91189; Escala: \W1.21744; VARIAS \W6.48462; Acotaciones: \W9.84574; Metros \W2.31189; Clave de \W2.31189; Plano: ESPECIFICACIONES DETALLE DE TAPADERA TAPA DE LAMINA GALVANIZADA REGISTRO HOMBRE 0.12 0.10 0.14 0.60 pend.= 2% TAPA Y SOLERA BISAGRA SOLDADA A 0.14 AHOGADO EN CONCRETO ANGULAR TIPO "L" DE 1" BOMBA BONASA no.1060 CONECTOR DE COBRE CUERDA EXTERIOR DE 25 mm. VALVULA CHECK PICHANCHA DE 38mm. CONECTOR DE COBRE CUERDA EXTERIOR DE 25 mm. DETALLE DE INSTALACION COBRE DE 38x25mm. REDUCCION CAMPANA DE TUERCA UNION GALV. CODO DE 90° COBRE DE 25 mm. DE 25 mm HACIA EL TINACO DE 1HP Detalle cisterna A.F. A.C. ALZADO FRONTAL 0.90cm 2% N.P.T. 0.30m 1.00m 1.15m 20.5cm 0.90cm 2% 2% ALZADO LATERAL 1.15m 2.15m 1.00m N.P.T. Codo 90° Llave 19 mm. Codo 90° cpvc Reductor 13 mm. Codo 90° 13 mm. 13 mm. Codo Cri° Regadera cpvc cpvc cpvc 13 mm. Codo 90° Lavabo cpvc LAVABO: MATERIAL: LLAVE: Taza tarja de acero inoxidable economica con doble deposito y escurridor llaves economicas de 1.20m 1.60m acero inoxidable B A N Q U E T A FONDO DE LA ZANJA CON INCLINACION HACIA LA LINEA DE DISTRIBUCION CUELLO DE GANSO LINEA DE DISTRIBUCION COMPONENTES DE UNA TOMA DOMICILIARIA 1 ABRAZADERA CON DERIVACION ROSCADA 50 cm min. 50 cm min. DE 1/2"d (OMEGA) 2 VALVULA DE INSERCION DE 1/2"d (OMEGA) 3 ADAPTADOR DE COMPRESION DE 13x16mm (OMEGA) 4 TUBO RAMAL DE POLIETILENO DE ALTA DENSIDAD CLASE 10 Kg/cm2 (OMEGA) 4 1 2 3 3 Detalle de entrada de agua PVC 2"Ø DESCARGA PVC 4"Ø PEND. 2% ALZADO LATERAL 0.305 0.768 0.692 0.076 0.140 0.381 0.292 0.45 CAMARA DE AIRE Cu 11/2"Ø ALIMENTACION Cu 1 1/2"Ø VENTILACION PVC 2"Ø 0.67 N+0.00 LAVABO: MATERIAL: ESPECIFICACIONES. LLAVE: SECCION CAMARA DE AIRE Cu 1/2"Ø 0.40 VALVULA ANGULAR Cu 1/2"Ø LLAVE TEMPORIZADORA MCA. MOEN 0.12 0.78 0.90 LAVABO DE SOBREPONER BLANCO OVALADO MOD. RODALYN MCA. AMERICAN STANDARD 0.10 0.08 0.02 0.02 0.020 0.56 0.60 LAVABO SOBREPONER BLANCO MOD. RODALYN 01-659, MCA. AMERICAN STANDARD TEMPORIZADORA MARACA MOEN, MOD. 8881 CERAMICA VITRIFICADA DE COLOR BLANCO. VER ACABADO DE CUBIERTA EN PLANOS DE ACABADOS CORRESPONDIENTES BARRA DE CONCRETO PARA LAVAMANOS ARMADA CON Ø3/8"@15cms A.S. DE 8 cms DE ESP, EMPOTRADA A MURO MEDIANTE UNA CADENA DE 15x20 cms ARMADA CON 4Ø 3/8" Y e 1/4 @ 15 cms, CONCRETO F'c=200kg/cm². ESPEJO Detalle de lababo Detalle de sanitario NORTE CROQUIS DE LOCALIZACION ALEJADO DE LA CHAROLA. MINIMA DE 2% CON RESPECTO AL PUNTO MAS NIVEL DE LA REJILLA PERMITA LA PENDIENTE H) COLOCACION DE COLADERA, VIGILANDO QUE EL G) PRUEBAS HIDROETATICAS CIVIL. IORES. YA SEAN DE INSTALACIONES O DE OBRA DURANTE LA EJECUCION DE ACTIVIDADES POSTER- PARA QUE NO SE DESPLACEN INDEBIDAMENTE FIJACION DEFINITIVA DE TUBERIA Y ACCESORIOS E) APLICACION DE SOLDADURA. DEL MURO. LACION, PLOMEO Y POSICION RESPECTO AL PAÑO D) PRESENTACION DE PARTES PARA SU NIVE- ORMIDAD EN EL ESPESOR DEL MATERIAL. LA REDUCCION EN SU SECCION Y DE SU UNIF- LA TUBERIA NO SE DEBERA DOBLAR, PARA EVITAR COMERCIAL. TUBERIA NECESARIA REBASE LA DIMENCION EN AQUELLOS CASOS EN QUE LA LONGITUD DE ENTEROS Y SOLAMENTE SE PERMITIRAN UNIONES LOS TUBOS SE EMPLEAN SIEMPRE POR TRAMOS INSTALACION SANITARIA R LINEA DE TUBERIA DE AGUAS REGISTRO DE .60 X .40 M. NEGRAS Y JABONOSAS SIMBOLOGIA REDUCCION DE FOFO DE 4 A 2" YEE REDUCCION DE FOFO DE 4" CON DIAMETRO INDICADO NEGRAS DE 60 x 40 cms TUBERIA DE PVC REFORZADO REGISTRO COLADERA DE AGUAS YEE DE FOFO DE 2 Y 4" CODO DE FOFO DE 90º DE 4" CODO DE FOFO DE 45º DE 4" CESPOOL COLADERA DE BOTE BAJADA DE AGUAS NEGRAS BAJADA DE AGUAS PLUVIALES B.A.N. B.A.P. DIAGRAMA UNIFILAR PARA CADA DEPARTAMENTO ACOMETIDA INTERRUPTOR DE CAJA TIERRA 3 CONDUCTORES # 8 (Legada) C1 2 # 12 1 # 14 MEDIDOR C2 2 # 12 1 # 14 5 5 5 5 5 5 5 5 5 5 5 5 D 9 N.D + 1.50 \A1;5.02 5 5 5 Azotea 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 BAÑO RECAMARA Planta Baja SALA BAÑO LAVANDERIA COCINA COMEDOR ELEVADOR 5 5 5 5 5 RECAMARA PATIO DE SERVICIO VESTIBULO 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 BAÑO RECAMARA Planta Baja SALA BAÑO LAVANDERIA COCINA COMEDOR ELEVADOR 5 5 5 5 5 RECAMARA PATIO DE SERVICIO VESTIBULO 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 BAÑO RECAMARA Planta Baja SALA BAÑO LAVANDERIA COCINA COMEDOR ELEVADOR 5 5 5 5 5 RECAMARA PATIO DE SERVICIO VESTIBULO LAVANDERIA COCINA COMEDOR PATIO DE SERVICIO TERRAZA TERRAZA \W2.05657; PROYECTO CONJUNTO DE DEPARTAMENTOS \W2.05657; EN LA CD. DE MEXICO \W6.23304; TALLER DE CONSTRUCCION II P-3 \W5.91229; Fecha: 26 de Noviembre del 2011. \W6.91189; Escala: \W1.21744; VARIAS \W6.48462; Acotaciones: \W9.84574; Metros \W2.31189; Clave de \W2.31189; Plano: ESPECIFICACIONES NORTE CROQUIS DE LOCALIZACION E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E F E E E E E E E E E E E E E E E E E E E E E F E E E E E E E E E E E E E E E E E E E E E F Centro de carga Interruptor Acometida Medidor Arbotante exterior Arbotante interior Apagador Contacto (Dobles) Salida de centro Contacto para Interperie I Salida de Luz en fuente F Spot Contacto para Piso P Contacto para Bomba B Salida de Luz Automatica Abanico Salida de Luz Empotrado E A Apagador Contacto Apagador Escalera Apagador 4 vias MEDIDOR A FIN DE PERMITIR LA CORRECTA ENTORNO A LA BASE DE MEDIDOR SE DEBE MANEJAR UN ABOCINADO DETALLE DE COLOCACIÓN DE DE BANQUETA. Y PERPENDICULARES A LA LINEA PERFECTAMENTE APLOMADAS PARA MEDIDOR DEBEN ESTAR LAS TERMINALES DE BASE N.P.T. BANQUETA TOTAL 90° 0.015 0.01 0.015 COLOCACIÓN DEL ARILLO DE DIAGRAMA DE CONEXIONES N F C-4 \A1;2-8 1-14T.F. POLIDUCTO NARANJA d \S3#4;\H1.429x;" DIAGRAMA UNIFILAR 1X10A 1X20A BASE PARA WATTHORIMETRO 100AMP 127V CENTRO DE CARGA TIPO QO-2, 127 V, 1F, 3H. SQUARE'D COMISION FEDERAL DE ELECTRICIDAD 5 ALTURA DE APAGADOR 5 CENTRO DE CARGA DETALLE ALTURA CENTRO DE CARGA \A1;2-8 1-14 d DIAGRAMA UNIFILAR 1X10A 1p-20A DE TABLERO 1p-25A F C-1 C-2 C-3 C-5 C-1 C-2 C-3 C-4 C-5 1p-20A 1p-20A 1p-35A C-1 C-2 C-3 C-4 C-5 1-12F 1-12N 1-14T 1-12F 1-12N 1-14T 1-12F 1-12N 1-14T 1-12F 1-12N 1-14T 1-12F 1-12N 1-14T CUADRO DE CARGAS ALUMBRADO Y CONTACTOS No. CTOS. 100W 60W 50W 300W 100W 2 TOTAL C-1 2 Planta Baja 1 300W I P 58W 1W 120W 200W 1 1 1,341 w 4 C-3 9 2 2 1 3,608 w 1 C-2 5 1 3 1 2 2,496 w 300W B 1 BAÑO COMEDOR BALCON TERRAZA 1 300W P 1 2 VESTIBULO RECAMARA SALA 2 C-5 2 1 1 1 1,341 w 4 C-7 9 2 2 1 3,608 w 1 C-6 5 1 3 1 2 2,496 w 1 BAÑO COMEDOR BALCON TERRAZA 1 1 2 VESTIBULO RECAMARA SALA LVR-905/S PTL-7080/S MICROFLEX. MOD. 140 HOTTEST TL-8477/S 100 W /127 V 50 W / 12 V MR-16 I102/07-N 100W / 127 V LVR-704/S 200 W/ 127 V 120w / 127 v H-800/ACI 60w / 127 v ILINTE FE020 58W SMD50 1W 7,445 w MR-16 I102/07-N MR-16 I102/07-N MR-16 I102/07-N MODELOS TECNO LITE ILUMINACION 2 C-4 2 1 1 1 1 BAÑO 1,341 w MATERIALES A EMPLEAR : * TUBO CONDUIT DE ACERO ESMALTADO PARED DELGADA MARCA OMEGA REG. S.C.-D.G.E. N° 698 O SIMILAR, UDO EXTERIOR. * CAJAS DE CONEXION GALVANIZADA MARCA OMEGA REG. S.C.-D.G.E. N° 698 O SIMILAR. * CONDUCTORES DE COBRE SUAVE CON AISLAMIENTO TIPO TW MARCA CONDUCTORES MONTERREY REG. S.C.-D.G.E. N° 3593 O SIMILAR. * DISPOSITIVOS INTERCAMBIABLES MARCA ROYER REG. S.C.-D.G.E. N° 2893 O SIMILAR * INTERRUPTOR DE SEGURIDAD Y TABLERO DE DISRIBUCION MARCA SQUARED REG. S.C.-D.G.E. N° 4364 O SIMILAR \W4.00000; ARBOTANTE A2 (+) (-) REGULADOR PANEL (+) (-) CONSUMO (+) (-) BATERIA BATERIA INVERSOR Televisores Computadoras Impresoras Copiadoras Cafeteras CIRCUITO DE CONEXION DE UN PANEL FOTOVOLCAICO ESPECIFICACIONES TECNICAS * LAS TUBERIAS AL INTERIOR SERAN DE TIPO PVC SEL y SAP, NO SE PERMITE EL USO DE TUBERIAS SEL SUPERIORES A 20mm * LOS INTERRUPTORES A USAR EN LOS TABLEROS SERA DEL TIPO TERMOMAGNETICOS. * LOS CONDUCTORES ERAN DEL TIPO THW PARA UNA TEMPERATURA MAXIMA DE OPERACION DE 75*. * SE A CONSIDERADO UN Fd=0.85 PARA LOS 7800W INSTALADOS, Y UN En=0.75 DE ACUERDO A LAC.F.E. * PARA EL CALCULO DE LA POTENCIA INSTALADA, SE A CONSIDERADO POR CADA SALIDA DE LUZ DE 60W, ASI COMO 100W POR CADA SALIDA DE TOMACORRIENTE Especific aciones: El suministro y colocacion de la linea telefonica y especificaciones Telefono Los detectores de humo estaran conectados a la cisterna para suministrar agua a los aspersores de los detectores de humo mediante tuberia de cobre de 1/2", con las conexiones correspondientes. Detectores de humo Los detectores de humo estaran conectados a las alarmas, que desarrolla el artefacto conectado a gas, y para el normal Alarmas de los hilos de conduccion, son responsabilidad de la compañia telefonica TELMEX. El diametro de la tuberia de la acometida general es 3/4", tuberia conduit de acero esmaltado, pared gruesa. El diametro de las lineas de conduccion es de 2", tuberia "Conduit de acero esmaltado, pared gruesa. T Aire Acondicionado A.A Aire acondicionado tipo "Split", marca DAEWO, mod. 095 LH Con control remoto y pantalla LCD Color: Blanco Dimensiones: 290 x 600 x 815 mm Potencia electrica 2800 Watts D E T A L L E S T I P I C O S D E C O N S T R U C C I O N D E D U C T O S COLGADOR (TIPICO) DUCTO PRINCIPAL COMPUERTA DE METAL GALV. CAL. 14 CON ALTURA IGUAL A LA DEL DUCTO DIMENSION VERTICAL 12 @ 36" MAX. CONTROL VARILLA DE ACERO GALV. DE 5/16"d RAMAL PRINCIPAL LOCALIZACION DEL COLGADOR (TIPICO) DUCTO JUNTAS DE DUCTOS (TIP.) X 3 @ 12" MAX. X= ESPACIO MAXIMO DE LOS COLGADORES PARA LOS DUCTOS 20 O MENOS X X LA MEDIDA/LONGITUD X A LO LARGO DEL ARCO EXTERIOR DEL CODO 3/4 D D INSTALADA CON BISAGRA DE METAL DEBE SER 1 1/2"x D EL LARGO DE LA COMPUERTA NOTA: CON TORNILLO DE FIJACION LA MANGA DE METAL ESPACIADOR ANCLADO A DETALLE DE RAMAL PRINCIPAL INTERIOR RADIO AC. GALV. 5/16" DIAM. VERTICAL DEL DUCTO. CONTROL Y VARILLA DE D + 3/4 D DE AIRE FLUJO 1 D 1 EXTERIOR RADIO 15% DECL. S/E CON UNIONES SOLDADAS LAMINA NEGRA CALIBRE 16 REJISTROS DE 12"X8" CADA 3 MTS CAMPANAS POR OTROS FILTRO METALICO TRAMPAS PARA GRASA DREN CON TAPON PARA GRASA Y BASE VENTILADOR CON TRAMPA POR EL FABRICANTE DE VENTILADOR PARA CAMPANA INSTALACION TIPO LOSA AZOTEA ARBOL EN EXTERIOR PLANO DE INSTALACIONES HIDRAULICAS PLANO DE INSTALACIONES ELECTRICAS \W6.91189; Escala: \W1.21744; VARIAS \W6.48462; Acotaciones: \W9.84574; Metros \W2.31189; Clave de \W2.31189; Plano: NOTAS DE ESPECIFICACIONES UNA VEZ CONCLUIDA LA COLOCACION DEL ENLADRILLADO EL CUAL DEBERA TERMINARSE ANTES DE LLEGAR AL PRETIL, SE PROCEDERA A LA CONSTRUCCION DEL CHAFLAN QUE SERA DE MORTERO CEMENTO-ARENA Y PROTEGIDO CON UNA TAPA DE LADRILLO. 1.- PREVIO A LA COLOCACION DEL MORTERO, LA SUPERFICIE DEBERA HUMEDECERSE ABUNDANTEMENTE. 2.- LA SUPERFICIE DEL PRETIL QUE QUEDARA EN CONTACTO CON EL CHAFLAN, SERA PICADA E INMEDIATAMENTE DES- PUES SERA LIMPIADA TALLANDO VIGOROSAMENTE CON CE- PILLO DE ALAMBRE, QUITANDO A LA VEZ CUALQUIER PAR- TICULA SUELTA O FLOJA. EN PROPORCION 1:1:9. EN PROPORCION 1:1:6 TERMINADO CON UN ESCOBILLADO CARA UNA LECHADA DE CEMENTO-CAL-ARENA CERNIDA 3.- SOBRE EL ENLADRILLADO Y TAPA DEL CHAFLAN, SE APLI- PRETILES Y FALDONES E E E E E E E E E E E E E E E E E E E E E E E E E E 5 5 5 5 RAMPA PENDIENTE DEL 15% 5 \W5.79381; DETALLE DE LAMPARA \W8.62973; Lámpara empotrada con taquete y tornillo de Pavimento a base de piedra bola de Ø3" a 4" promedio, asentada con concreto f´c=250kg/cm² y emboquillada conlechada de cemento - arena cernida. Empastado de 2.5cm de espesor a base de mortero cemento - arena negra - granzón acabado con llana y posteriormente pulido por medios mecánicos a los dos días de su aplicación. NPT 102.163 NPT 102.109 NPT 102.259 NPT 102.077 Empastado de 2.5cm de espesor a base de mortero cemento - arena negra - granzón acabado con llana y posteriormente pulido por medios mecánicos a los dos días de su aplicación. Cama de 7.5cm de espesor a base de Piedra titurada varios tonos (óxido, pizarra negra y canela)ؾ" promedio, colocada sin mortero. Base para pavimento de 30cm de espesor de material de banco (Tepetate) compactado al 90%p.v.s.m., en capas no mayores de 20cm. Terreno Natural. Pavimento a base de piedra bola de Ø3" a 4" promedio, asentada con concreto f´c=250kg/cm² y emboquillada conlechada de cemento - arena cernida. Pavimento capa de 30cm de tepetate compactado al 90% p.v.s.m. en capas no mayores de 20cm de espesor, con medios mecanicos, aplicando estabilizador y petrificante para suelos marca MAXEH Firme de 7.5cm de espesor de concreto f´c=150kg/cm² T.M.A.ؾ", armada con malla electrosoldada 6-6/10-10, acabado común. 5 5 5 \W2.05657; PROYECTO CONJUNTO DE DEPARTAMENTOS \W2.05657; EN LA CD. DE MEXICO \W6.23304; TALLER DE CONSTRUCCION II P-2 \W5.91229; Fecha: 26 de Noviembre del 2011. \W6.91189; Escala: \W1.21744; VARIAS \W6.48462; Acotaciones: \W9.84574; Metros \W2.31189; Clave de \W2.31189; Plano: NORTE CROQUIS DE LOCALIZACION PLANO DE INSTALACIONES HIDRAULICAS 5 6 5 7 5 A 1 5 2 3 4 8 9 \A1;5.02 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 Azotea 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 BAÑO RECAMARA Planta Baja SALA BAÑO LAVANDERIA COCINA COMEDOR ELEVADOR 5 5 5 5 5 RECAMARA PATIO DE SERVICIO VESTIBULO 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 BAÑO RECAMARA Planta Baja SALA BAÑO LAVANDERIA COCINA COMEDOR ELEVADOR 5 5 5 5 5 RECAMARA PATIO DE SERVICIO VESTIBULO 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 5 BAÑO RECAMARA Planta Baja SALA BAÑO LAVANDERIA COCINA COMEDOR ELEVADOR 5 5 5 5 5 RECAMARA PATIO DE SERVICIO VESTIBULO LAVANDERIA COCINA COMEDOR PATIO DE SERVICIO TERRAZA TERRAZA 5 5 5 5 5 5 5 5 6 5 7 5 5 5 A 1 5 D 2 3 4 8 9 N.D + 1.50 S B \A1;5.02 5 5 RAMPA PENDIENTE DEL 15% RAMPA PENDIENTE DEL 15% Sotano Sotano ELEVADOR CORTE TRANSVERSAL B-B´ 5 5 5 5 5 5 5 5 5 N.R - 1.22 N.T.N +/- 0.00 N.P.T +0.75 N.P.T + 3.75 N.P.T + 6.75 N.L.A + 9.75 N.P + 11.60 N.L.A + 12.07 5 5 5 5 A B C D FACHADA NORTE EDIFICIO A 5 5 5 5 N.P.T + 6.75 N.P.T + 3.75 ESTUDIO BIBLIOTECA RECAMARA COCINETA COMEDOR CORTE TRANSVERSAL B-B´ 5 5 5 5 N.P.T + 6.75 N.P.T + 3.75 ESTUDIO BIBLIOTECA RECAMARA COCINETA COMEDOR

Language	Spanish
Drawing Type	Full Project
Category	Condominium
Additional Screenshots
File Type	dwg
Materials	Concrete, Glass, Plastic, Steel, Wood, Other
