Multifamily Housing Development Hiraoka DWG Section for AutoCAD

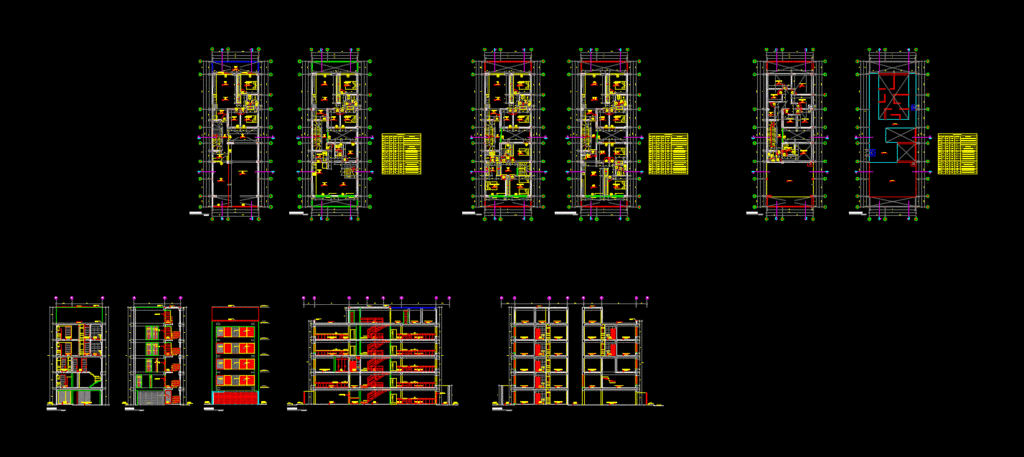

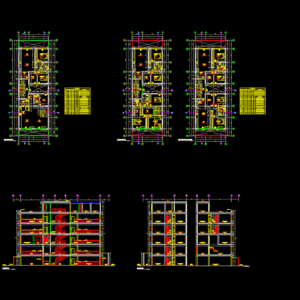

Development multifamily housing – plants;sections and one elevation

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

owner :, address :, project :, title :, professional :, lamina :, scale :, drawing :, department :, province :, district :, environment, pimentel, chiclayo, lambayeque, gzb, martin ramirez bouquets, plane cuts , housing, multifamily, hiraoka, urb. the willows, rodolfo hiraoka and sra, and elevation, sixth level, ceiling plan, box vain, cod, count, width, height, alfeizer, description, —, tempered glass screen – two sheets, tempered glass screen – three sheets, metal door, metal lift door, wooden counterplate door, —-, bathroom visit, bathroom, parking, patio, study, dining room, property, third-party, first level, lobby, kitchen, w.closet , hall, dining room, wall plated with stone, laundry, wc, dormit. main, deposit, pastry brick edge, reception, lintel projection, beam projection, second level, third level, fourth and fifth level, ceiling projection, roof floor, elevation, cut c-c, d-d cut, sidewalk, cut a-a, cut b-b

Raw text data extracted from CAD file:

\T0.90000;arquitectura & \T0.90000;construccion PROPIETARIO: DIRECCION: PROYECTO: TITULO: PROFESIONAL: LAMINA: ESCALA: DIBUJO: DEPARTAMENTO: PROVINCIA: DISTRITO: AMBIENTE NPT + P-1 1,55 ,15 ,25 3,35 ,25 ,25 ,25 2,80 2,40 2,80 ,25 3,20 ,25 1,94 ,15 ,35 ,15 1,70 ,15 24,39 1,55 ,15 ,25 5,55 ,25 ,25 ,15 1,55 4,90 1,65 ,25 5,55 ,25 1,94 ,15 24,39 2,20 1,20 ,28 ,28 ,28 ,28 ,28 ,28 ,28 ,28 ,28 1,20 1,20 1,17 1,40 1,22 ,15 7,78 ,15 7,48 ,15 7,78 ,15 7,48 PIMENTEL CHICLAYO LAMBAYEQUE G.Z.B 1/50 A-4 ARQUITECTO CAP 6586 MARTIN RAMIREZ RAMOS PLANO DE CORTES VIVIENDA MULTIFAMILIAR HIRAOKA URB. LOS SAUCES RODOLFO HIRAOKA Y SRA PIMENTEL CHICLAYO LAMBAYEQUE 1/50 A-6 ARQUITECTO CAP 6586 MARTIN RAMIREZ RAMOS PLANO DE CORTES Y ELEVACION VIVIENDA MULTIFAMILIAR HIRAOKA URB. LOS SAUCES RODOLFO HIRAOKA Y SRA PIMENTEL CHICLAYO LAMBAYEQUE G.Z.B 1/50 A-2 ARQUITECTO CAP 6586 MARTIN RAMIREZ RAMOS PLANTA 3ER, 4TO Y 5TO NIVEL VIVIENDA MULTIFAMILIAR HIRAOKA URB. LOS SAUCES RODOLFO HIRAOKA Y SRA 1,52 2,55 ,15 2,41 1,20 ,28 ,28 ,28 ,28 ,28 ,28 ,28 ,28 ,28 1,20 1,20 ,28 ,28 ,28 ,28 ,28 ,28 ,28 ,28 ,28 1,20 1,20 ,28 ,28 ,28 ,28 ,28 ,28 ,28 ,28 ,28 1,20 3,25 2,10 ,20 1,70 16,35 ,20 ,40 ,20 ,40 ,20 ,40 ,20 2,70 ,40 ,40 1,70 1,70 ,40 1,70 ,40 ,40 ,40 ,15 2,25 ,20 1,70 14,05 ,40 ,40 ,20 ,40 1,70 ,40 ,20 ,40 1,70 ,40 ,20 ,40 1,70 ,40 ,20 ,40 PIMENTEL CHICLAYO LAMBAYEQUE G.Z.B 1/50 A-3 ARQUITECTO CAP 6586 MARTIN RAMIREZ RAMOS SEXTO NIVEL PLANO DE TECHOS VIVIENDA MULTIFAMILIAR HIRAOKA URB. LOS SAUCES RODOLFO HIRAOKA Y SRA ,60 2,55 ,15 2,55 ,61 ,25 3,20 ,15 1,25 ,15 ,15 1,76 ,90 ,15 1,16 ,15 ,45 ,15 1,00 ,70 ,15 ,60 ,90 1,00 ,90 ,40 ,15 1,20 ,28 ,28 ,28 ,28 ,28 ,28 ,28 ,28 ,28 1,20 ,60 2,55 ,15 2,55 ,61 ,25 ,60 2,55 ,76 2,55 ,25 1,825 24,39 1,55 ,15 ,25 5,55 ,25 ,25 ,15 1,55 4,90 1,65 ,25 5,55 ,25 1,94 ,15 2,900 3,050 2,650 3,050 5,800 2,215 24,39 2,900 3,050 2,650 3,050 2,400 2,215 1,55 ,15 ,25 5,55 ,25 ,25 ,25 2,80 2,40 2,80 ,25 3,20 ,25 1,94 ,15 ,35 ,15 1,70 ,15 1,825 ,15 7,78 5,135 ,15 7,48 ,15 7,78 5,135 ,15 7,48 2,645 2,645 24,39 1,55 ,15 ,25 3,20 2,20 ,25 ,15 1,55 4,90 1,65 ,25 5,55 ,25 1,94 ,15 24,39 1,55 ,15 ,25 3,20 ,25 ,25 ,25 2,80 2,40 2,80 ,25 3,20 ,25 1,94 ,15 ,35 ,15 1,70 ,15 2,20 ,15 7,78 ,15 7,48 ,15 7,78 ,15 7,48 ,15 ,15 ,25 ,60 2,55 ,15 2,55 ,61 ,25 1,94 1,55 7,48 24,39 ,15 ,25 5,55 ,25 ,15 1,55 4,90 1,65 ,25 5,55 ,25 ,15 24,39 1,55 ,15 ,25 3,20 ,25 ,25 ,25 2,80 2,40 2,80 ,25 3,20 ,25 1,94 ,15 ,35 ,15 1,70 ,15 2,20 ,15 7,78 ,15 7,48 ,15 7,78 ,15 ,15 ,25 ,25 24,39 1,94 1,55 7,48 ,15 ,25 5,55 ,25 ,15 1,55 4,90 1,65 ,25 5,55 ,25 ,15 24,39 1,55 ,15 ,25 ,25 ,25 ,25 2,80 2,40 2,80 ,25 3,20 ,25 1,94 ,15 ,35 ,15 1,70 ,15 5,55 ,15 7,78 ,15 7,48 ,15 7,78 ,15 24,39 1,94 1,55 7,48 ,15 5,80 ,25 1,00 12,65 ,15 24,39 1,55 ,15 ,25 ,25 2,80 2,40 3,05 ,25 5,30 1,94 ,15 ,35 ,15 5,80 ,15 7,78 ,15 7,48 ,15 7,78 ,15 2,900 3,400 2,900 2,215 5,800 3,050 2,650 3,050 2,900 2,900 1,825 2,645 5,135 2,215 3,400 2,400 3,050 2,650 3,050 2,900 2,900 1,825 2,645 5,135 2,645 5,135 2,650 2,645 5,135 3,050 2,650 3,050 2,900 2,900 1,825 2,215 3,400 2,400 2,215 5,800 3,050 3,050 2,900 2,900 1,825 2,645 5,135 2,650 2,645 5,135 3,050 2,650 3,050 2,900 2,900 1,825 2,215 3,400 2,400 2,215 5,800 3,050 3,050 2,900 2,900 1,825 2,645 5,135 2,650 2,645 5,135 3,050 2,650 3,050 2,900 2,900 1,825 2,215 3,400 2,400 2,215 5,800 3,050 3,050 2,900 2,900 1,825 2,645 5,135 2,650 2,645 5,135 3,050 2,650 3,050 2,900 2,900 1,825 2,215 3,400 2,400 2,215 5,800 3,050 3,050 2,900 2,900 1,825 01 3,00 2,215 5,800 3,050 2,650 3,050 5,800 1,825 2,50 ,20 2,50 16,35 ,15 ,20 2,50 ,20 2,50 ,20 2,50 ,20 2,70 2,65 ,20 2,20 16,35 ,50 2,50 ,20 2,50 ,20 2,50 ,20 2,70 2,645 5,135 2,20 ,20 2,20 16,35 ,15 ,20 2,20 ,20 2,20 ,20 2,20 ,20 2,20 ,20 2,35 ,50 2,20 16,35 ,50 2,20 ,50 2,20 ,50 2,20 ,50 2,20 ,50 ,30 ,30 ,30 ,30 ,30 ,30 5,135 2,645 2,10 ,20 1,70 16,35 ,20 ,40 ,20 ,40 ,20 ,40 ,20 2,70 ,40 ,40 1,70 1,70 ,40 1,70 ,40 ,40 ,40 ,15 3,25 2,20 ,20 1,70 13,90 ,30 ,40 ,40 ,40 1,70 ,20 ,40 1,70 ,40 ,20 ,40 1,70 ,40 ,20 ,40 2,20 ,20 ,30 ,40 ,20 1,825 5,800 3,050 2,650 3,050 5,800 2,215 PIMENTEL CHICLAYO LAMBAYEQUE G.Z.B 1/50 A-5 ARQUITECTO CAP 6586 MARTIN RAMIREZ RAMOS PLANO DE CORTES VIVIENDA MULTIFAMILIAR HIRAOKA URB. LOS SAUCES RODOLFO HIRAOKA Y SRA ,25 1,00 ,90 ,15 ,90 1,91 ,40 2,80 7,20 5,11 ,15 ,60 ,77 ,77 ,55 2,55 1,28 2,55 ,55 ,25 1,00 ,90 ,15 ,90 1,91 3,20 ,15 1,25 ,15 ,77 ,77 ,15 1,76 ,90 ,15 1,00 ,70 ,15 ,60 ,15 ,60 1,00 ,90 ,90 ,15 1,16 ,15 3,00 1,37 1,00 1,35 ,15 ,80 ,30 1,36 ,90 ,25 3,20 ,15 1,25 ,15 ,25 1,65 ,15 1,15 2,10 ,90 1,10 ,55 ,70 1,00 ,60 ,80 ,97 1,55 3,76 ,25 ,25 ,25 ,25 ,58 ,42 1,00 1,00 ,70 ,15 1,76 ,90 ,15 ,15 1,00 ,60 ,15 1,16 ,15 ,90 3,00 1,00 ,90 1,37 1,00 ,25 1,00 ,90 ,15 ,90 1,91 2,36 ,90 ,25 1,30 ,30 ,60 1,17 ,85 ,15 2,20 1,00 ,90 3,00 1,37 1,00 ,70 ,15 1,76 ,90 ,15 ,15 1,00 ,60 ,90 ,15 1,16 ,15 ,45 ,45 ,45 ,80 ,55 ,15 ,80 ,46 ,70 ,60 ,80 2,61 ,15 ,55 2,55 ,22 ,15 ,91 2,55 ,55 ,15 ,15 ,15 ,25 1,00 ,90 ,15 ,90 1,91 ,15 1,10 ,90 ,15 ,90 1,91 2,80 ,25 ,15 1,10 ,90 ,15 ,90 2,37 ,15 1,10 ,15 3,20 ,29 ,15 ,15 1,16 ,15 ,45 1,76 ,90 ,53 ,15 ,60 ,15 ,55 2,55 2,55 ,55 ,15 ,15 1,25 3,20 ,15 ,15 ,60 ,15 ,60 ,80 ,97 ,80 ,70 ,97 ,60 ,15 ,70 1,00 3,92 ,15 3,41 ,15 2,35 ,15 ,80 2,52 ,80 ,60 3,41 ,80 1,20 ,15 1,00 1,25 2,03 ,15 ,45 ,15 2,05 ,25 2,23 ,15 2,48 ,85 1,38 1,22 ,80 2,10 ,15 ,15 2,00 ,15 2,81 1,03 ,90 ,15 ,82 1,55 ,82 ,80 ,15 ,80 ,25 ,85 ,80 ,15 ,80 1,35 2,37 1,00 3,86 ,25 2,51 CUADRO DE VANOS COD Count ANCHO ALTURA ALFEIZER DESCRIPCION M-01 1 2.12 2.20 --- Mampara de cristal templado - dos hojas M-02 1 2.80 2.20 --- Mampara de cristal templado - tres hojas M-03 5 2.40 2.20 --- Mampara de cristal templado - dos hojas M-04 2 2.55 2.20 --- Mampara de cristal templado - tres hojas P-01 1 1.00 2.20 --- Puerta metálica P-02 1 4.86 2.20 --- Puerta levadiza metálica P-03 5 1.00 2.20 --- Puerta de madera contraplacada P-04 16 0.90 2.20 --- Puerta de madera contraplacada P-05 1 0.97 2.20 --- Puerta de madera contraplacada P-06 14 0.80 2.20 --- Puerta de madera contraplacada P-07 7 0.70 2.20 --- Puerta de madera contraplacada P-08 1 0.82 2.20 --- Puerta de madera contraplacada V-01 12 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm V-02 5 0.35 0.30 1.90 Ventana de vidrio de 8mm V-03 12 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm V-04 2 0.30 2.20 ---- Ventana de vidrio incoloro de 8mm V-05 2 0.50 0.40 2.10 Ventana de vidrio incoloro de 8mm V-06 1 0.90 1.50 1.00 Ventana de vidrio incoloro de 8mm CUADRO DE VANOS COD Count ANCHO ALTURA ALFEIZER DESCRIPCION M-01 1 2.12 2.20 --- Mampara de cristal templado - dos hojas M-02 1 2.80 2.20 --- Mampara de cristal templado - tres hojas M-03 5 2.40 2.20 --- Mampara de cristal templado - dos hojas M-04 2 2.55 2.20 --- Mampara de cristal templado - tres hojas P-01 1 1.00 2.20 --- Puerta metálica P-02 1 4.86 2.20 --- Puerta levadiza metálica P-03 5 1.00 2.20 --- Puerta de madera contraplacada P-04 16 0.90 2.20 --- Puerta de madera contraplacada P-05 1 0.97 2.20 --- Puerta de madera contraplacada P-06 14 0.80 2.20 --- Puerta de madera contraplacada P-07 7 0.70 2.20 --- Puerta de madera contraplacada P-08 1 0.82 2.20 --- Puerta de madera contraplacada V-01 12 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm V-02 5 0.35 0.30 1.90 Ventana de vidrio de 8mm V-03 12 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm V-04 2 0.30 2.20 ---- Ventana de vidrio incoloro de 8mm V-05 2 0.50 0.40 2.10 Ventana de vidrio incoloro de 8mm V-06 1 0.90 1.50 1.00 Ventana de vidrio incoloro de 8mm CUADRO DE VANOS COD Count ANCHO ALTURA ALFEIZER DESCRIPCION M-01 1 2.12 2.20 --- Mampara de cristal templado - dos hojas M-02 1 2.80 2.20 --- Mampara de cristal templado - tres hojas M-03 5 2.40 2.20 --- Mampara de cristal templado - dos hojas M-04 2 2.55 2.20 --- Mampara de cristal templado - tres hojas P-01 1 1.00 2.20 --- Puerta metálica P-02 1 4.86 2.20 --- Puerta levadiza metálica P-03 5 1.00 2.20 --- Puerta de madera contraplacada P-04 16 0.90 2.20 --- Puerta de madera contraplacada P-05 1 0.97 2.20 --- Puerta de madera contraplacada P-06 14 0.80 2.20 --- Puerta de madera contraplacada P-07 7 0.70 2.20 --- Puerta de madera contraplacada P-08 1 0.82 2.20 --- Puerta de madera contraplacada V-01 12 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm V-02 5 0.35 0.30 1.90 Ventana de vidrio de 8mm V-03 12 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm V-04 2 0.30 2.20 ---- Ventana de vidrio incoloro de 8mm V-05 2 0.50 0.40 2.10 Ventana de vidrio incoloro de 8mm V-06 1 0.90 1.50 1.00 Ventana de vidrio incoloro de 8mm 1,15 ,25 ,65 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 area terreno: 192 m2 (7.84x24.42) 5 5 5 5 5 5 5 5 5 5 5 5 \W8.40273; ESTACIONAMIENTO NPT \U+00B1 0.00 101 \W9.86954; LOBBY NPT + 0.15 100 \W7.58345; RECEPCION NPT + 0.15 102 \W7.09215; HALL NPT + 0.15 103 \W7.05692; SALA NPT + 0.15 107 \W8.98809; KITCHEN NPT + 0.15 105 \W8.89917; ESTUDIO NPT + 0.15 111 \W6.42624; DORMITORIO 1 NPT + 0.15 110 \W6.90228; BAÑO NPT + 0.15 109 \W6.30897; DORMITORIO 2 NPT + 0.15 108 \W6.79962; PATIO NPT \U+00B1 0.00 104 \W6.79962; PATIO NPT \U+00B1 0.00 112 \W7.09215; HALL NPT + 2.85 200 \W8.89917; ESTUDIO 213 \W6.42624; DORMITORIO 1 212 \W6.90228; BAÑO 211 \W7.16271; LAVANDERIA 206 \W8.98809; KITCHEN 205 BAÑO VISITA 201 202 \W8.89917; ESTUDIO NPT + 2.85 NPT + 2.85 NPT + 2.85 NPT + 2.85 \W8.98809; KITCHEN NPT + 2.85 207 NPT + 2.85 NPT + 2.85 NPT + 2.85 \W6.30897; DORMITORIO 2 NPT + 2.85 210 \W7.09215; HALL NPT + 5.55 300 \W8.89917; ESTUDIO 314 \W6.42624; DORMITORIO 1 313 \W6.90228; BAÑO 312 \W9.61051; BAÑO 2 305 \W7.46887; W.C 304 302 306 307 \W6.42624; DORMITORIO 1 \W8.98809; KITCHEN NPT + 5.55 308 NPT + 5.55 NPT + 5.55 \W6.30897; DORMITORIO 2 311 \W9.72778; BAÑO 1 \W9.78804; DORM. PRINCIPAL 303 NPT + 5.55 NPT + 5.55 NPT + 5.55 NPT + 5.55 NPT + 5.55 NPT + 5.55 \W7.09215; HALL 301 NPT + 5.55 \W6.30897; DORMITORIO 2 NPT + 5.55 NPT + 5.55 \W8.89917; ESTUDIO \W6.42624; DORMITORIO 1 \W6.90228; BAÑO \W8.98809; KITCHEN \W6.42624; DORMITORIO 1 \W8.98809; KITCHEN \W6.30897; DORMITORIO 2 \W8.89917; ESTUDIO \W8.19750; COMEDOR \W6.90228; BAÑO \W6.30897; DORMITORIO 2 \W7.09215; HALL NPT + 8.25 400 500 NPT + 8.25 401 501 NPT + 8.25 402 502 NPT + 8.25 407 507 NPT + 8.25 406 506 NPT + 8.25 405 505 NPT + 8.25 404 504 NPT + 8.25 408 508 NPT + 8.25 414 514 NPT + 8.25 413 513 NPT + 8.25 412 512 NPT + 8.25 411 511 NTT + 13.65 NTT + 16.35 01 02 03 04 05 06 07 08 16 17 18 19 20 21 22 23 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 09 10 11 12 13 14 15 31 32 33 34 35 36 37 38 24 25 26 27 28 29 30 46 47 48 49 50 51 52 53 39 40 41 42 43 44 45 C B A C D D B A \W1.17440; CL 1 \W0.93986; CL 2 \W0.92569; CL 3 \W1.17440; CL 1 \W0.93986; CL 2 \W0.92569; CL 3 \W1.17440; CL 1 \W0.93986; CL 2 \W0.92569; CL 3 \W1.17440; CL 1 \W0.93986; CL 2 \W0.92569; CL 3 \W1.17440; CL 1 \W0.93986; CL 2 \W0.92569; CL 3 \W0.92569; CL 3 \W0.93084; CL 4 \W0.93084; CL 4 \W0.91667; CL 5 DORMITORIO 2 NPT + 0.15 BAÑO NPT + 0.15 DORMITORIO 1 NPT + 0.15 ESTACIONAMIENTO NPT ± 0.00 PATIO NPT ± 0.00 DORMITORIO 2 NPT + 2.85 BAÑO NPT + 2.85 DORMITORIO 1 NPT + 2.85 ESTUDIO NPT + 2.85 SALA COMEDOR NPT + 2.85 DORMITORIO 2 NPT + 5.55 BAÑO NPT + 5.55 DORMITORIO 1 NPT + 5.55 DORMITORIO 2 NPT + 5.55 DORMITORIO 1 NPT + 5.55 DORMITORIO 2 NPT + 8.25 BAÑO NPT + 8.25 DORMITORIO 1 NPT + 8.25 DORMITORIO 2 NPT + 10.95 BAÑO NPT + 10.95 DORMITORIO 1 NPT + 10.95 DORMITORIO 1 NPT + 10.95 BAÑO NPT + 10.95 DORMITORIO 2 NPT + 10.95 DORMITORIO 1 NPT + 8.25 BAÑO NPT + 8.25 DORMITORIO 2 NPT + 8.25 LAVANDERIA 3 NPT + 13.65 LAVANDERIA 5 NPT + 13.65 LAVANDERIA 1 NPT + 13.65 NTT + 13.65 N.P.T. ± 0.00 PROPIEDAD DE TERCEROS 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 N.P.T. ± 0.00 PROPIEDAD DE TERCEROS N.P.T. ± 0.00 PROPIEDAD DE TERCEROS \W9.12436; BORDE DE LADRILLO \W9.12049; PASTELERO \W9.12436; BORDE DE LADRILLO \W9.12049; PASTELERO \W9.12436; BORDE DE LADRILLO \W9.12049; PASTELERO 01 02 03 04 05 06 07 08 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \W7.09215; HALL NPT + 13.65 600 \W6.90228; BAÑO \W6.84344; SERV. NPT + 13.65 601 \W6.21361; CUARTO SERV. NPT + 13.65 602 \W6.57894; LAVANDERIA 1 NPT + 13.65 603 \W6.45008; LAVANDERIA 5 NPT + 13.65 609 \W6.45716; LAVANDERIA 4 NPT + 13.65 608 NTT + 13.65 5 5 5 5 5 5 5 5 5 5 5 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 \W6.45459; LAVANDERIA 3 NPT + 13.65 607 \W6.46167; LAVANDERIA 2 NPT + 13.65 606 \W6.57894; LAVANDERIA 1 NPT + 13.65 605 \W6.45459; LAVANDERIA 6 NPT + 13.65 610 \W8.25033; DEPÓSITO NPT + 13.65 604 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 2 4 5 6 7 8 9 2 4 5 6 7 8 9 1 1 5 5 5 A 5 B C 5 5 5 5 5 A B C 5 5 5 ESC. 1/50 PRIMER NIVEL 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 3 5 5 7' 5 3 5 5 5 5 5 5 5 5 2 4 5 6 7 8 9 1 3 5 5 A B C 5 5 5 5 5 5 5 5 2 4 5 6 7 8 9 1 3 7' 5 5 5 A B C 5 5 5 5 5 5 5 5 2 4 5 6 7 8 9 1 3 5 5 A B C 5 5 5 5 5 5 5 5 2 4 5 6 7 8 9 1 3 7' 5 5 5 A B C 5 5 5 5 5 5 5 5 2 4 5 6 7 8 9 1 3 5 5 A B C 5 5 5 5 5 5 5 5 2 4 5 6 7 8 9 1 3 7' 5 5 5 A B C 5 5 5 5 5 5 5 5 2 4 5 6 7 8 9 1 3 5 5 A B C 5 5 5 5 5 5 5 5 2 4 5 6 7 8 9 1 3 7' 5 5 5 A B C 5 5 5 5 5 5 5 5 2 4 5 6 7 8 9 1 3 5 5 A B C 5 5 5 5 5 5 5 5 2 4 5 6 7 8 9 1 3 7' 5 5 5 A B C \W8.19750; COMEDOR NPT + 0.15 106 \W7.05692; SALA NPT + 2.85 209 \W8.19750; COMEDOR NPT + 2.85 208 \W7.05692; SALA NPT + 2.85 203 \W8.19750; COMEDOR NPT + 2.85 204 5 \W7.05692; SALA NPT + 8.25 403 503 8 1 2 3 4 5 6 7 5 5 5 5 5 5 5 LOBBY NPT + 0.15 ESTACIONAMIENTO NPT ± 0.00 KITCHEN NPT + 2.85 W.CLOSET NPT + 5.55 HALL NPT + 5.55 BAÑO NPT + 8.25 COMEDOR NPT + 8.25 DORMIT. 2 NPT + 8.25 BAÑO NPT + 10.95 COMEDOR NPT + 10.95 DORMIT. 2 NPT + 10.95 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 NTT + 13.65 NTT + 16.35 \W9.12436; BORDE DE LADRILLO \W9.12049; PASTELERO \W9.12436; BORDE DE LADRILLO \W9.12049; PASTELERO A B C 5 5 N.P.T. ± 0.00 PROPIEDAD DE TERCEROS N.P.T. ± 0.00 PROPIEDAD DE TERCEROS 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 N.P.T. ± 0.00 PROPIEDAD DE TERCEROS HALL NPT + 0.15 PATIO NPT ± 0.00 NTT + 16.35 HALL NPT + 10.95 HALL NPT + 13.65 HALL NPT + 8.25 HALL NPT + 5.55 HALL NPT + 2.85 5 5 5 5 5 5 \W9.12436; BORDE DE LADRILLO \W9.12049; PASTELERO C B A 5 5 VENTANA DE CRISTAL INCOLORO 8mm CELOS\U+00CDA METALICA CORREDIZA CELOS\U+00CDA METALICA CORREDIZA VENTANA DE CRISTAL INCOLORO 8mm VENTANA DE CRISTAL INCOLORO 8mm CELOS\U+00CDA METALICA CORREDIZA CELOS\U+00CDA METALICA CORREDIZA VENTANA DE CRISTAL INCOLORO 8mm VENTANA DE CRISTAL INCOLORO 8mm CELOS\U+00CDA METALICA CORREDIZA CELOS\U+00CDA METALICA CORREDIZA VENTANA DE CRISTAL INCOLORO 8mm CELOS\U+00CDA METALICA CORREDIZA MURO ENCHAPADO CON PIEDRA VENTANA CRISTAL INCOLORO 8MM N.T.T. + 16.35 N.T.T. + 10.95 N.T.T. + 8.25 N.T.T. + 5.55 N.T.T. + 2.85 LOBBY NPT + 0.15 HALL NPT + 0.15 SALA COMEDOR NPT + 0.15 KITCHEN NPT + 0.15 SALA COMEDOR NPT + 2.85 KITCHEN NPT + 2.85 SALA COMEDOR NPT + 5.55 KITCHEN NPT + 5.55 SALA COMEDOR NPT + 8.25 KITCHEN NPT + 8.25 SALA COMEDOR NPT + 10.95 KITCHEN NPT + 10.95 NTT + 16.35 HALL NPT + 13.65 HALL NPT + 2.85 HALL NPT + 5.55 HALL NPT + 8.25 HALL NPT + 10.95 LAVANDERIA NPT + 2.85 KITCHEN NPT + 2.85 BAÑO 2 NPT + 5.55 W.C NPT + 5.55 DORMIT. PRINCIPAL NPT + 5.55 SALA COMEDOR NPT + 8.25 KITCHEN NPT + 8.25 SALA COMEDOR NPT + 10.95 KITCHEN NPT + 10.95 NTT + 13.65 PATIO NPT ± 0.00 DEPÓSITO NPT + 13.65 LAVANDERIA 2 NPT + 13.65 LAVANDERIA 2 NPT + 13.65 N.P.T. ± 0.00 PROPIEDAD DE TERCEROS 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 N.P.T. ± 0.00 CALLE 11 \W9.12436; BORDE DE LADRILLO \W9.12049; PASTELERO BORDE DE LADRILLO PASTELERO 5 5 1 2 3 4 5 6 7 8 5 5 5 5 5 5 5 RECEPCION NPT + 0.15 5 5 5 5 5 5 5 5 5 5 5 5 C B A C D D B A C B A C D D B A C B A C D D B A C B A C D D B A C B A C D D B A 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION DINTEL PROYECCION DINTEL PROYECCION DINTEL PROYECCION VIGA PROYECCION VIGA CELOS\U+00CDA METALICA CORREDIZA MURO ENCHAPADO CON PIEDRA VENTANA CRISTAL INCOLORO 8MM CELOS\U+00CDA METALICA CORREDIZA MURO ENCHAPADO CON PIEDRA VENTANA CRISTAL INCOLORO 8MM CELOS\U+00CDA METALICA CORREDIZA MURO ENCHAPADO CON PIEDRA VENTANA CRISTAL INCOLORO 8MM PROYECCION DINTEL PROYECCION DINTEL PROYECCION VIGA PROYECCION VIGA 5 5 5 5 5 5 5 5 5 5 PROYECCION DINTEL 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION DINTEL PROYECCION DINTEL PROYECCION VIGA PROYECCION DINTEL 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION VIGA PROYECCION VIGA 5 5 5 PROYECCION DINTEL 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION DINTEL PROYECCION DINTEL PROYECCION VIGA PROYECCION VIGA PROYECCION VIGA PROYECCION DINTEL PROYECCION DINTEL 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION VIGA PROYECCION VIGA 5 5 5 PROYECCION DINTEL 5 5 PROYECCION DINTEL 5 5 5 \W7.05692; SALA NPT + 5.55 310 \W8.19750; COMEDOR NPT + 5.55 309 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 ESC. 1/50 SEGUNDO NIVEL \W7.05692; SALA NPT + 8.25 310 \W8.19750; COMEDOR NPT + 8.25 309 310 309 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION DINTEL PROYECCION DINTEL 5 5 5 5 5 5 5 5 ESC. 1/50 TERCER NIVEL ESC. 1/50 CUARTO Y QUINTO NIVEL 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION TECHO 5 5 5 5 5 5 5 5 5 PROYECCION DINTEL 5 5 5 5 5 5 PROYECCION DINTEL 5 NTT + 16.35 5 5 5 5 P-01 1.00 2.20 --- Puerta metálica P-02 4.86 2.20 --- Puerta levadiza metálica P-06 0.80 2.20 --- Puerta de madera contraplacada P-03 1.00 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada V-01 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm M-04 2.55 2.20 --- Mampara de cristal templado - tres hojas M-01 2.12 2.20 --- Mampara de cristal templado - dos hojas M-02 2.80 2.20 --- Mampara de cristal templado - tres hojas M-03 2.40 2.20 --- Mampara de cristal templado - dos hojas M-04 2.55 2.20 --- Mampara de cristal templado - tres hojas V-01 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm V-02 0.35 0.30 1.90 Ventana de vidrio de 6mm P-04 0.90 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada P-03 1.00 2.20 --- Puerta de madera contraplacada P-03 1.00 2.20 --- Puerta de madera contraplacada P-07 0.70 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada P-07 0.70 2.20 --- Puerta de madera contraplacada V-01 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm V-03 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm V-04 0.30 2.20 ---- Ventana de vidrio incoloro de 8mm P-06 0.80 2.20 --- Puerta de madera contraplacada V-03 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm V-03 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm P-04 0.90 2.20 --- Puerta de madera contraplacada V-03 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm V-01 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm V-01 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm M-03 2.40 2.20 --- Mampara de cristal templado - dos hojas V-02 0.35 0.30 1.90 Ventana de vidrio de 6mm P-07 0.70 2.20 --- Puerta de madera contraplacada P-03 1.00 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada P-07 0.70 2.20 --- Puerta de madera contraplacada P-06 0.80 2.20 --- Puerta de madera contraplacada P-06 0.80 2.20 --- Puerta de madera contraplacada P-06 0.80 2.20 --- Puerta de madera contraplacada V-04 0.30 2.20 ---- Ventana de vidrio incoloro de 8mm V-05 0.50 0.40 2.10 Ventana de vidrio incoloro de 6mm V-03 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm V-03 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm V-03 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm V-01 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm V-01 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm V-01 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm P-07 0.70 2.20 --- Puerta de madera contraplacada M-03 2.40 2.20 --- Mampara de cristal templado - dos hojas V-02 0.35 0.30 1.90 Ventana de vidrio de 6mm V-03 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm P-07 0.70 2.20 --- Puerta de madera contraplacada P-03 1.00 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada P-07 0.70 2.20 --- Puerta de madera contraplacada P-04 0.90 2.20 --- Puerta de madera contraplacada P-05 0.97 2.20 --- Puerta de madera contraplacada V-02 0.35 0.30 1.90 Ventana de vidrio de 6mm V-03 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm V-03 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm V-03 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm V-01 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm V-01 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm V-01 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm V-01 0.90 2.20 ---- Ventana de vidrio incoloro de 8mm M-03 2.40 2.20 --- Mampara de cristal templado - dos hojas V-02 0.35 0.30 1.90 Ventana de vidrio de 6mm V-03 2.55 1.70 0.40 Ventana de vidrio incoloro de 8mm P-06 0.80 2.20 --- Puerta de madera contraplacada P-06 0.80 2.20 --- Puerta de madera contraplacada P-08 0.82 2.20 --- Puerta de madera contraplacada V-05 0.50 0.40 2.10 Ventana de vidrio incoloro de 6mm V-06 0.90 1.50 1.00 Ventana de vidrio incoloro de 8mm P-06 0.80 2.20 --- Puerta de madera contraplacada P-06 0.80 2.20 --- Puerta de madera contraplacada P-06 0.80 2.20 --- Puerta de madera contraplacada P-06 0.80 2.20 --- Puerta de madera contraplacada P-06 0.80 2.20 --- Puerta de madera contraplacada P-06 0.80 2.20 --- Puerta de madera contraplacada P-06 0.80 2.20 --- Puerta de madera contraplacada M-03 2.40 2.20 --- Mampara de cristal templado - dos hojas ESC. 1/50 SEXTO NIVEL ESC. 1/50 PLANTA TECHO 5 5 5 N.T.T. + 13.65 ESC. 1/50 ELEVACIÓN ESC. 1/50 CORTE C-C ESC. 1/50 CORTE D-D N.P.T. + 0.15 VEREDA ESC. 1/50 CORTE A-A LAVANDERIA 4 NPT + 13.65 NTT + 16.35 NTT + 16.35 N.P.T. ± 0.00 CALLE 11 N.P.T. + 0.15 VEREDA ESC. 1/50 CORTE B-B PATIO NPT ± 0.00 PIMENTEL CHICLAYO LAMBAYEQUE G.Z.B 1/50 A-1 ARQUITECTO CAP 6586 MARTIN RAMIREZ RAMOS PLANTA 1ER Y 2DO NIVEL VIVIENDA MULTIFAMILIAR HIRAOKA URB. LOS SAUCES RODOLFO HIRAOKA Y SRA

Language	Spanish
Drawing Type	Section
Category	Condominium
